AN/URT-23 transmitter restoration

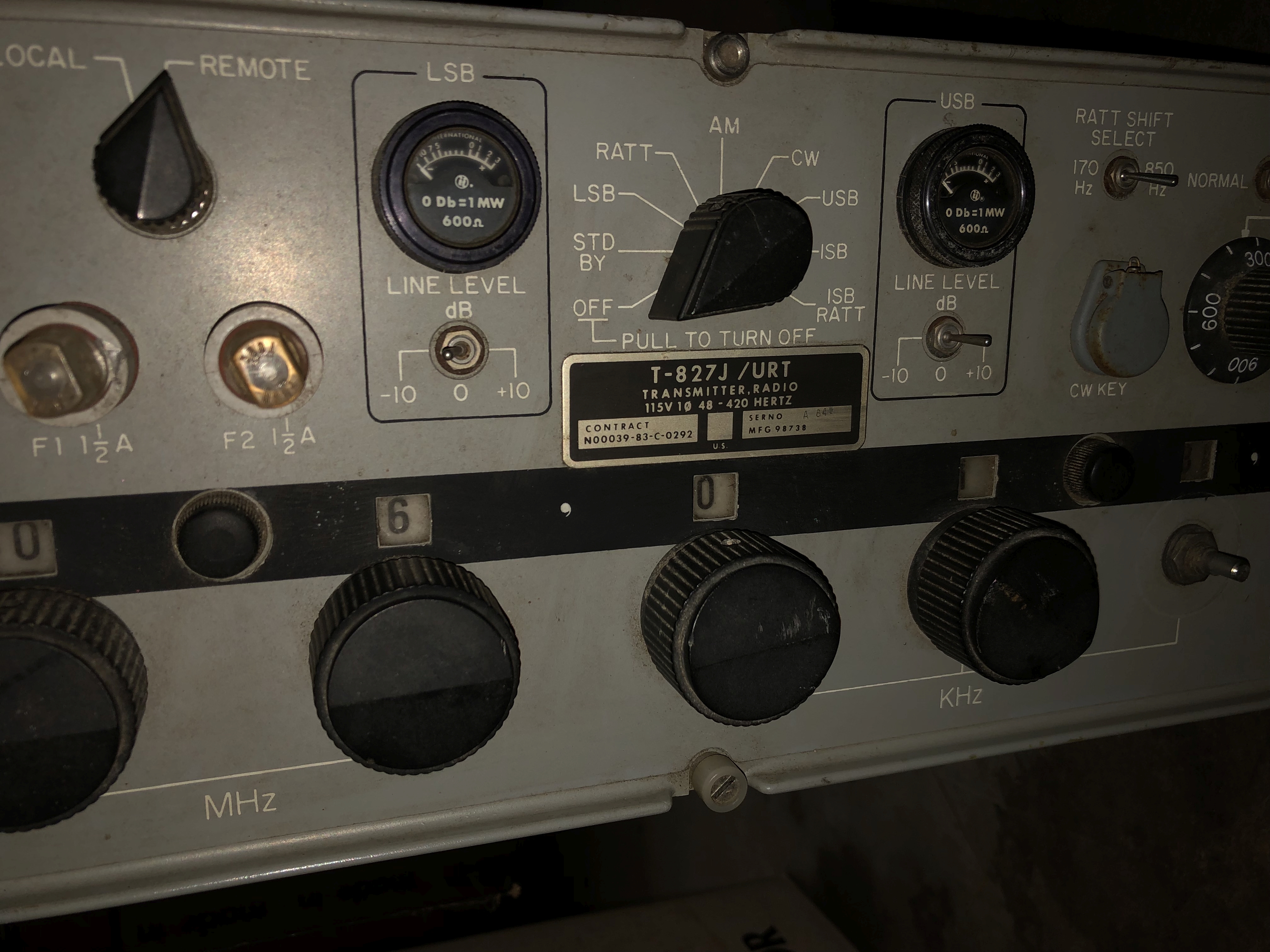

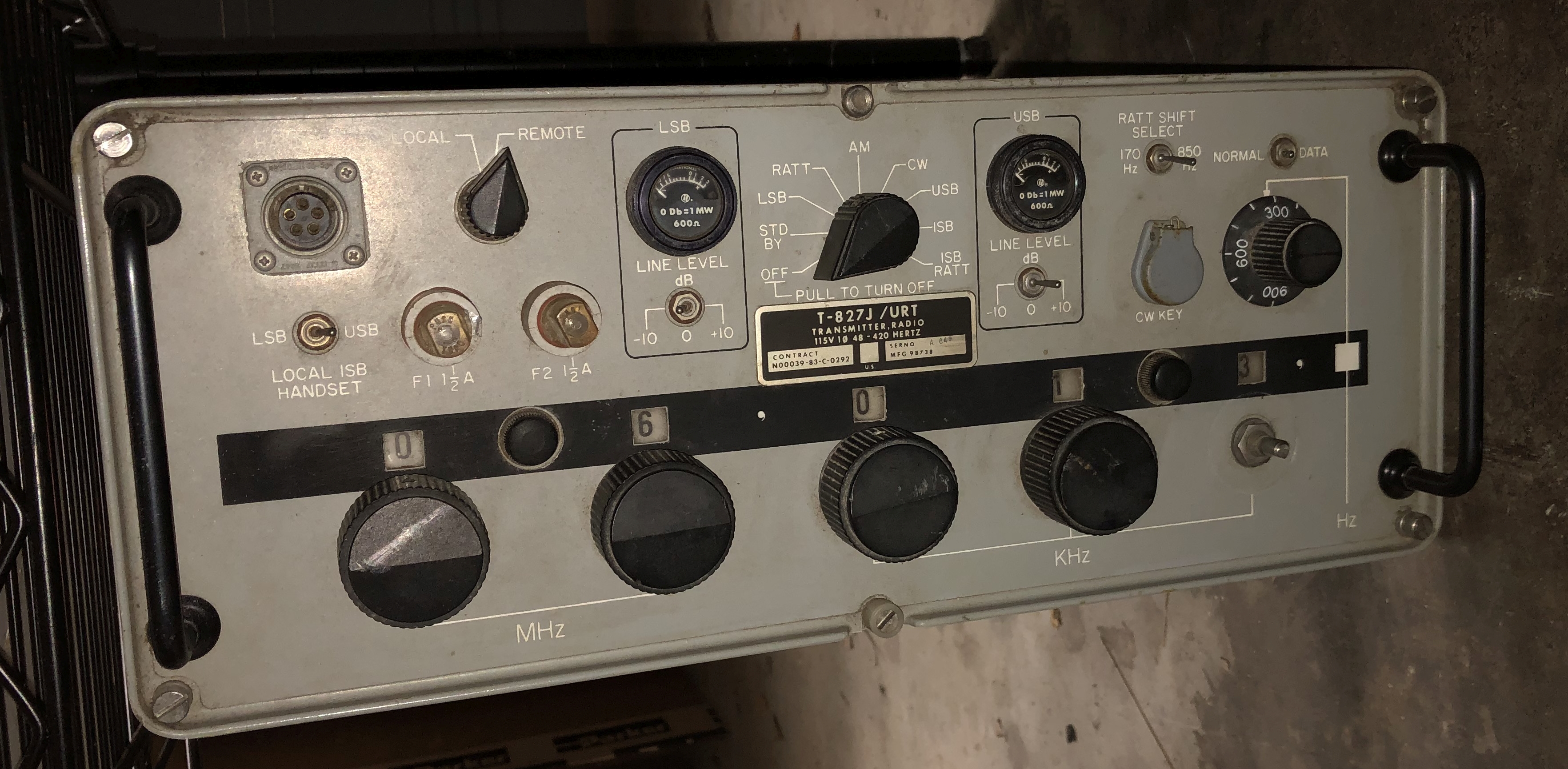

Exciter - T-827J/URT


Amplifier - PP-5237/URC power supply plus AM-6909/URT amplifier

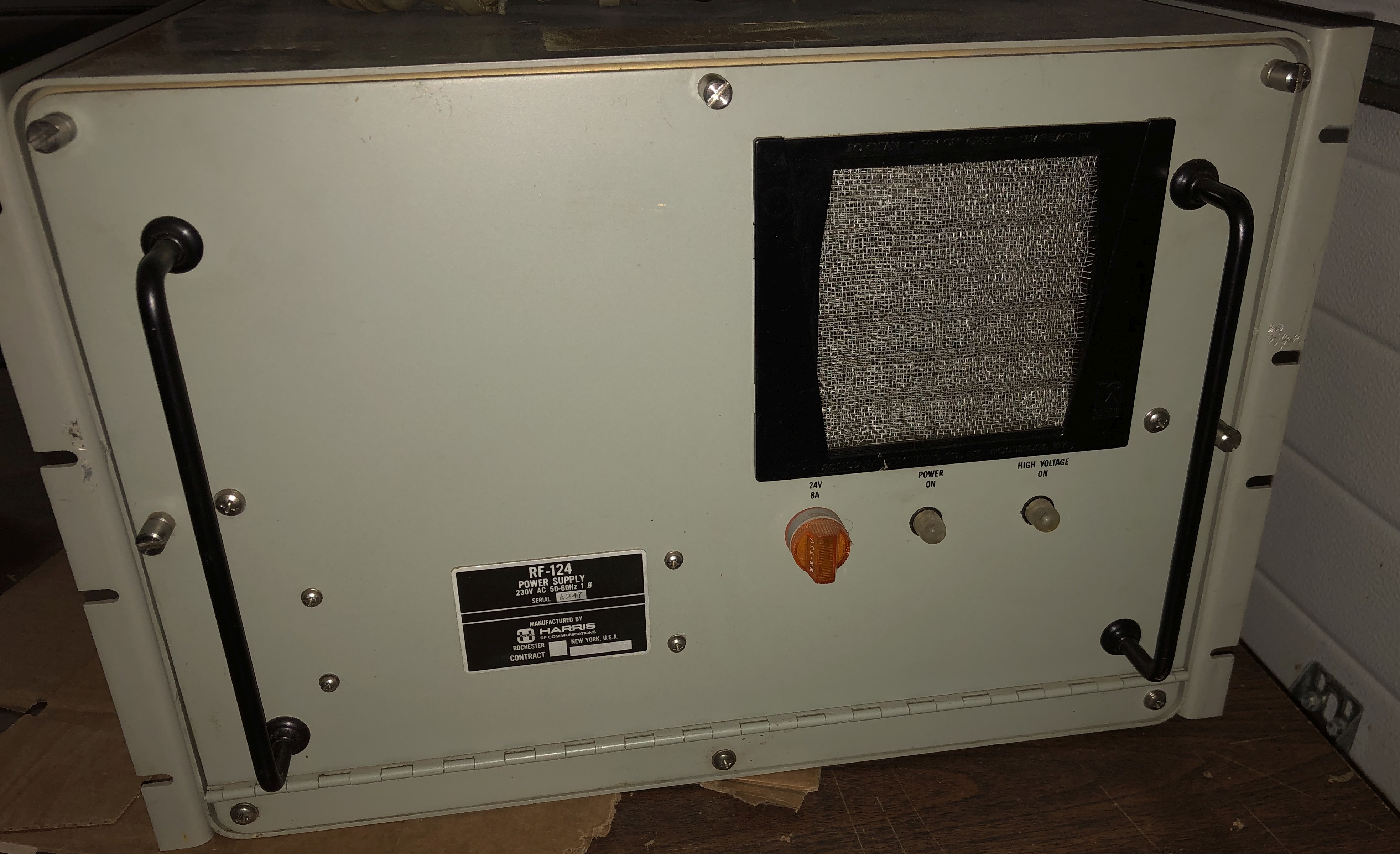

Power Supply - 230vac, 1-phase, 60Hz, 200 lbs. (Harris RF-124)

  • 2250vdc, 1200ma
  • 500vdc, 900ma
  • 115vac, 60 Hz
  • 115vac, 400Hz for amp blower
--

Amplifier - AM-6909/URT is AM-3924/URT with FC14 installed (Harris RF-110)

Front view

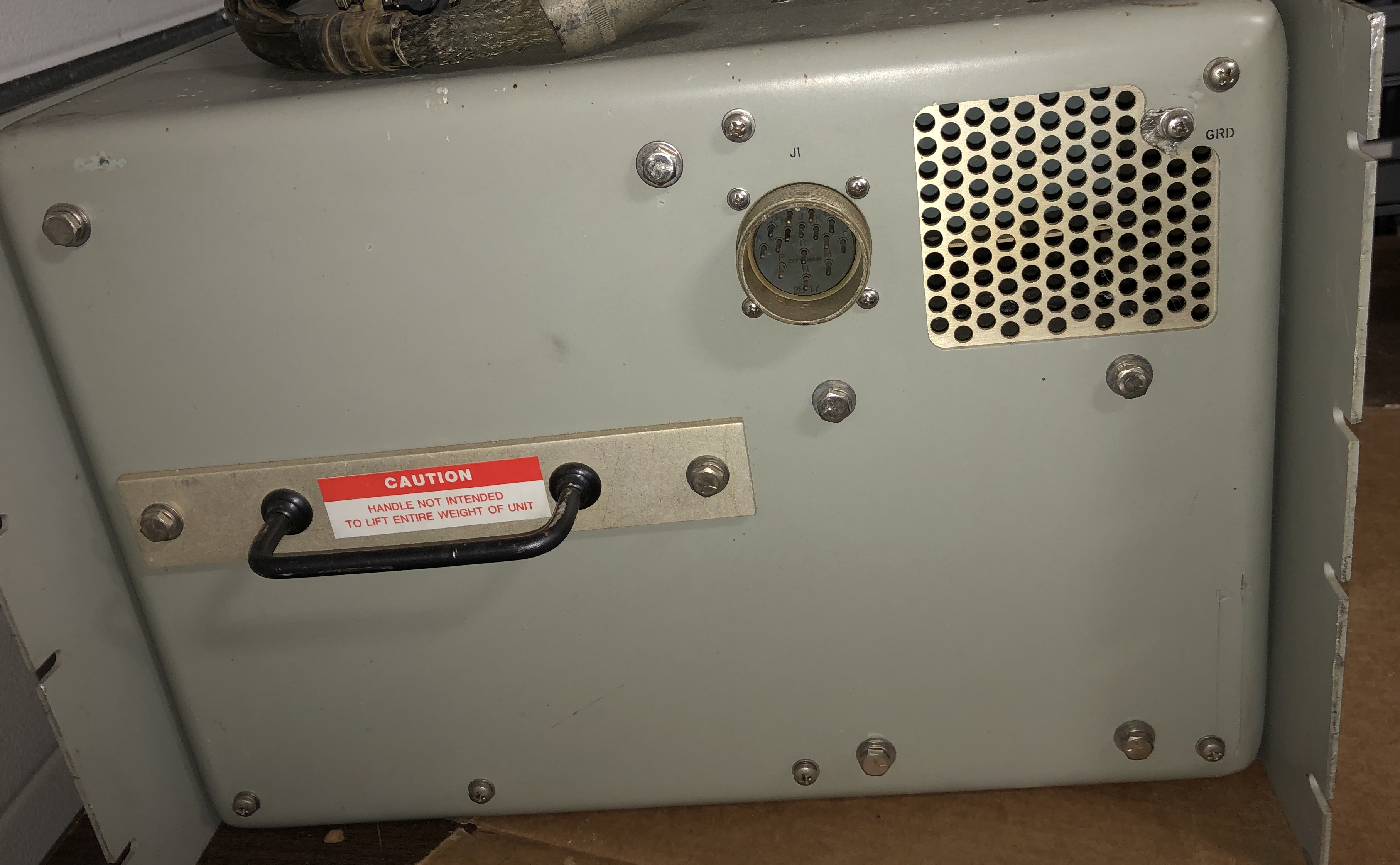

Rear view
Top view - output RF transformers

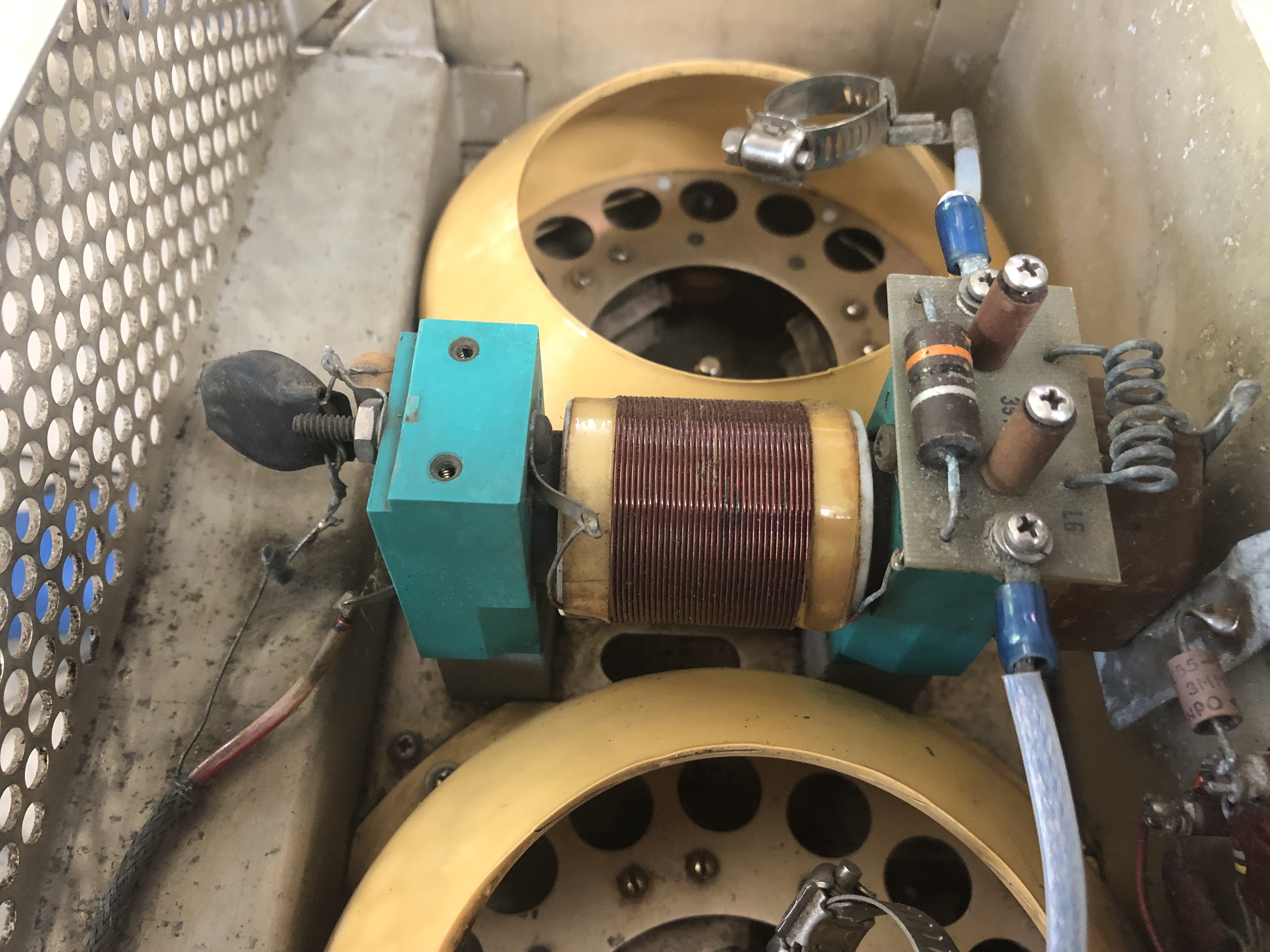

Finals - two 4CX1500B beam power tetrodes
Bottom view - empty space is used for 400Hz p/s (PP-3917) in AM-3924
Terminal board installed (in FC14) turns AM-3924 into AM-6909
Left side view - filament/bias transformer & control logic boards
Right side view - output RF transformers
Inside rear of cabinet showing T-R relay
Bottom view with driver assemblies and cover removed

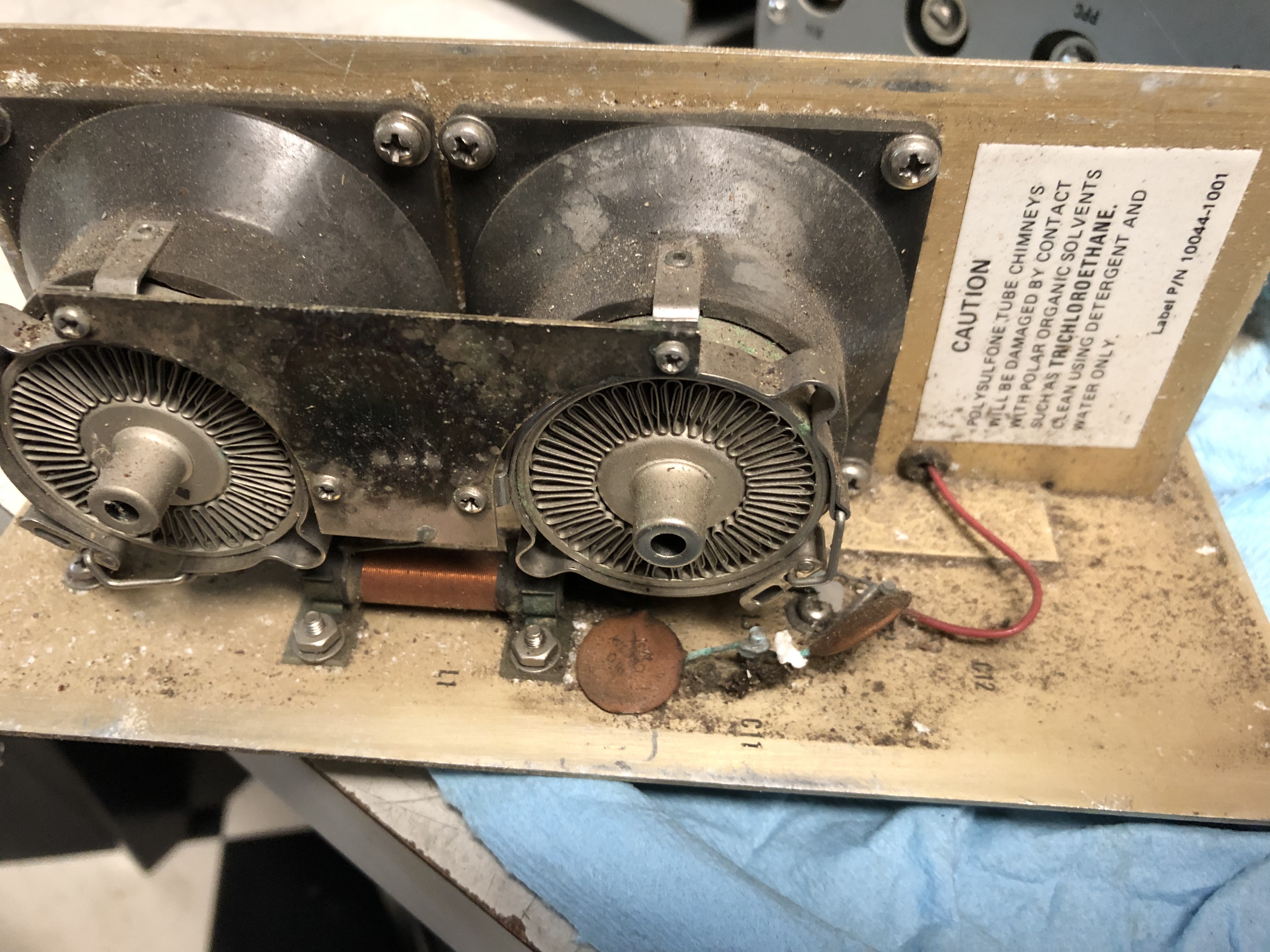

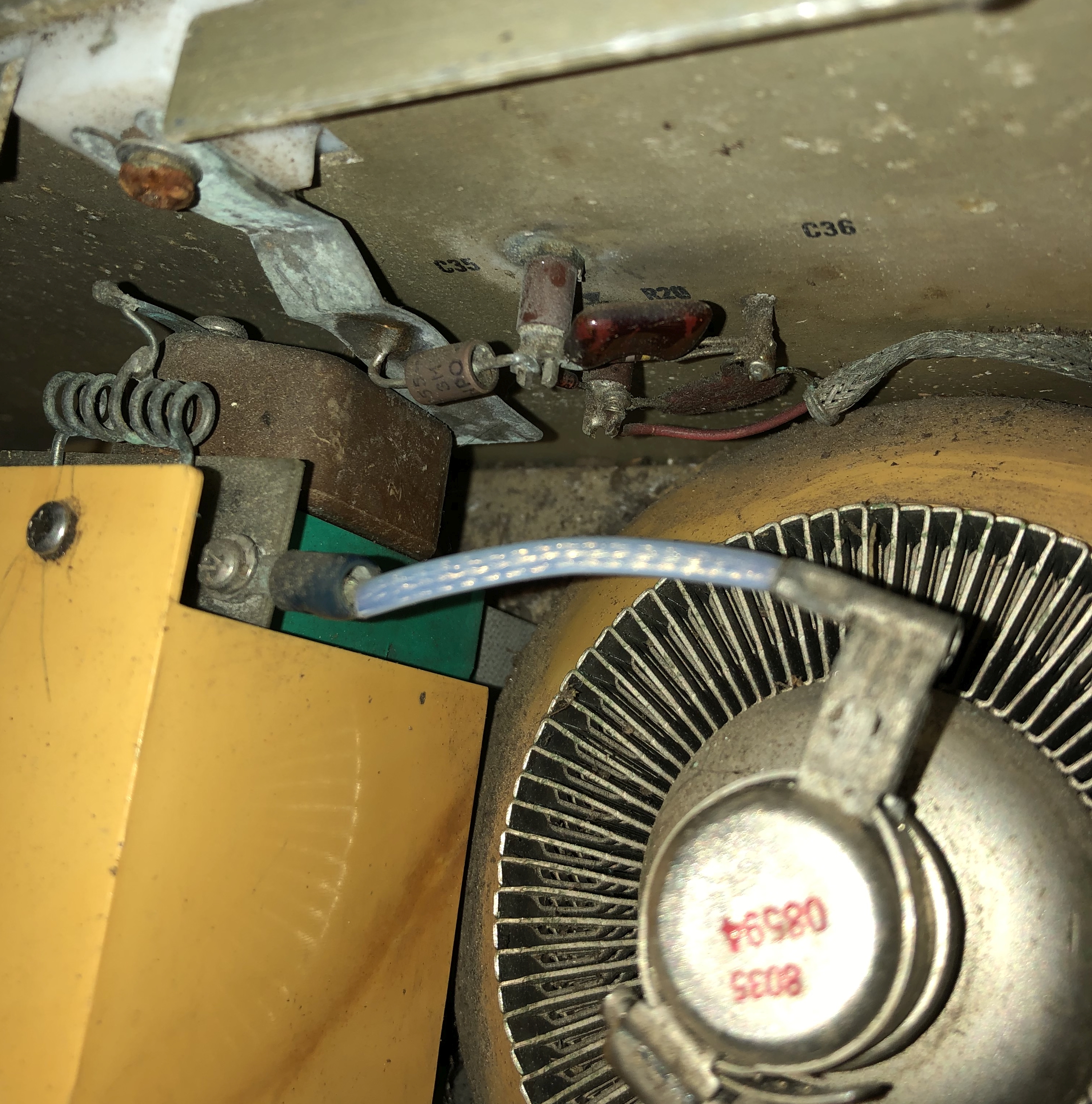

Driver assembly - two 8122 beam power tetrodes

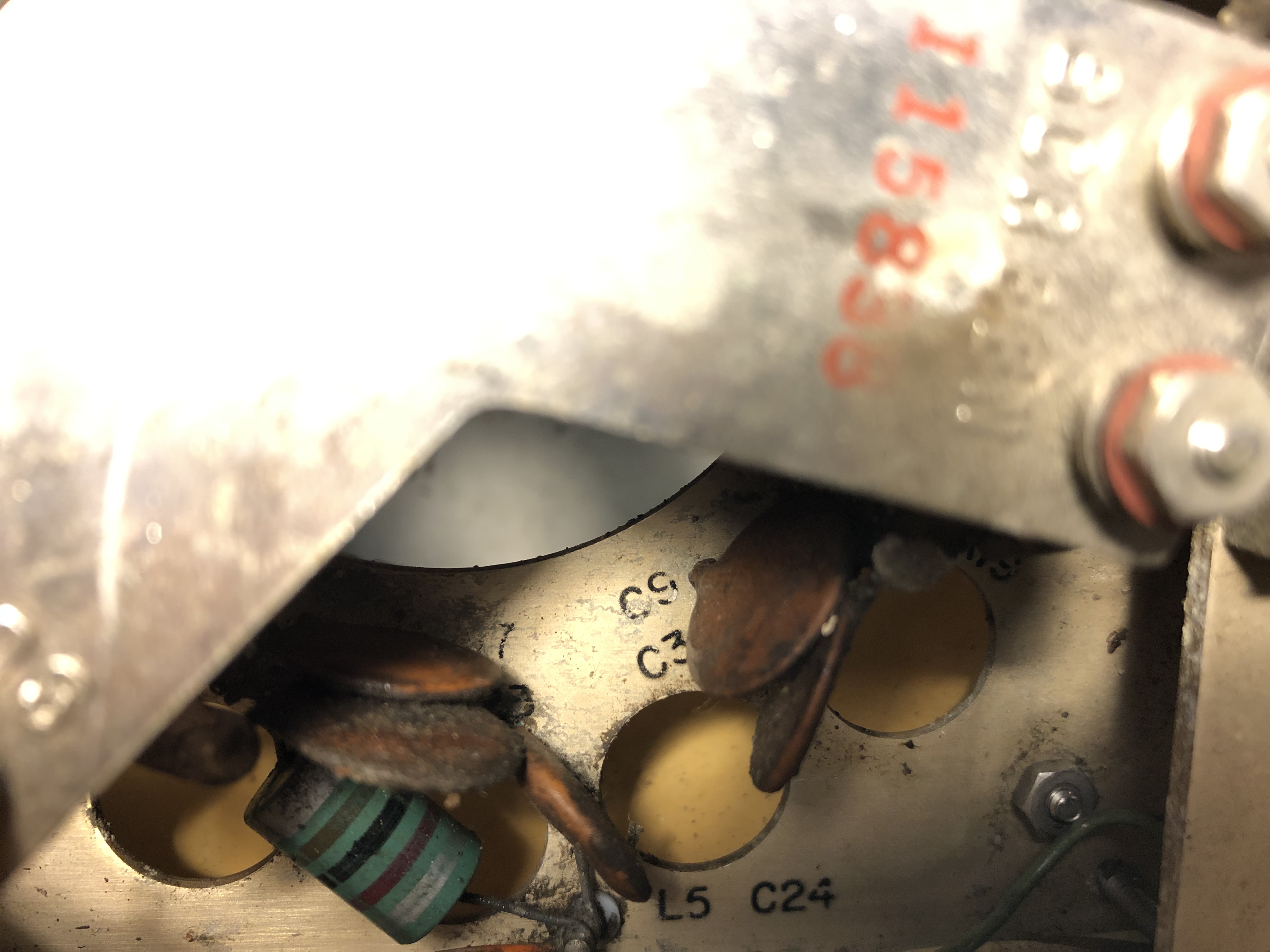

Driver RF transformer assembly

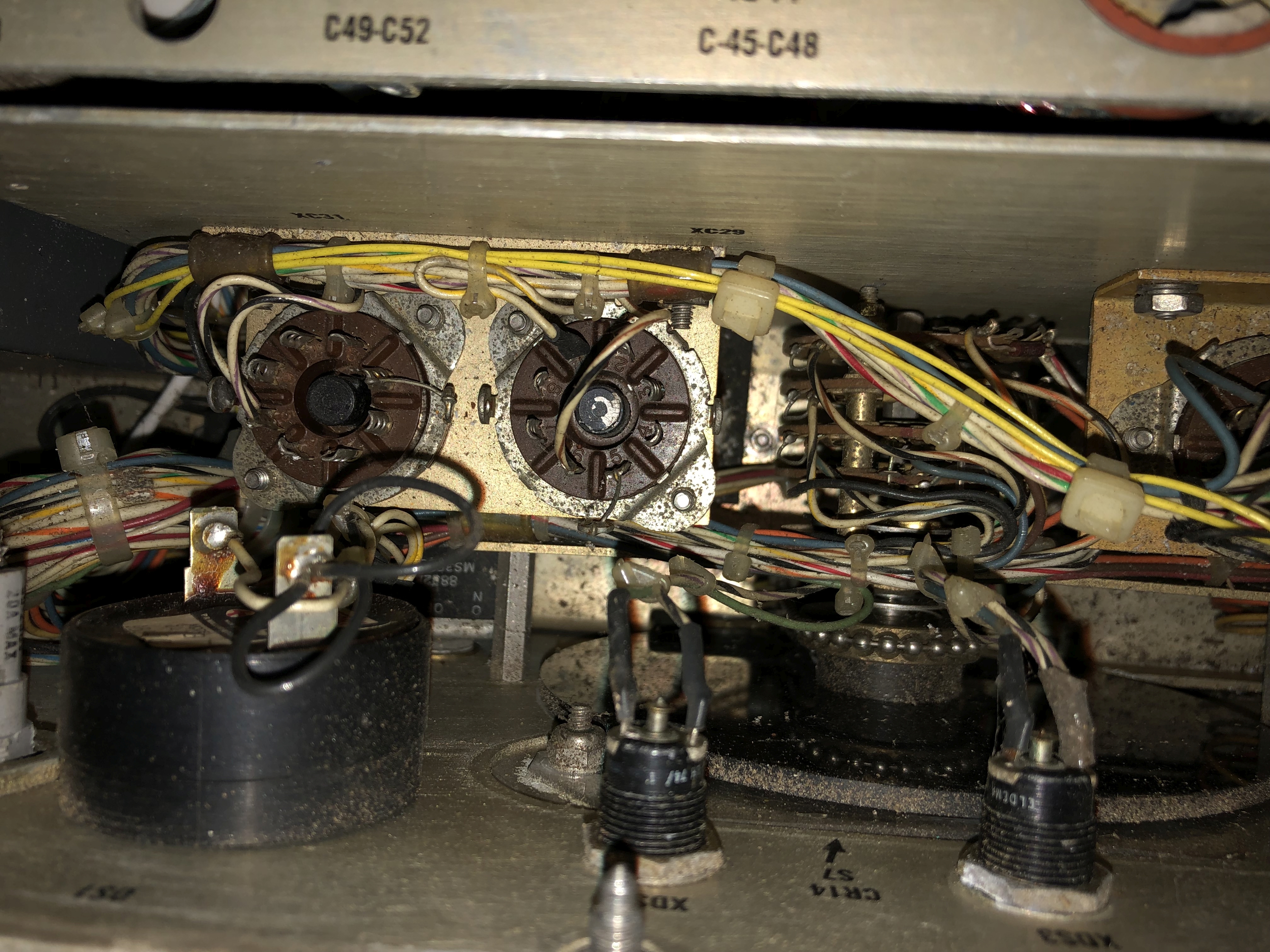

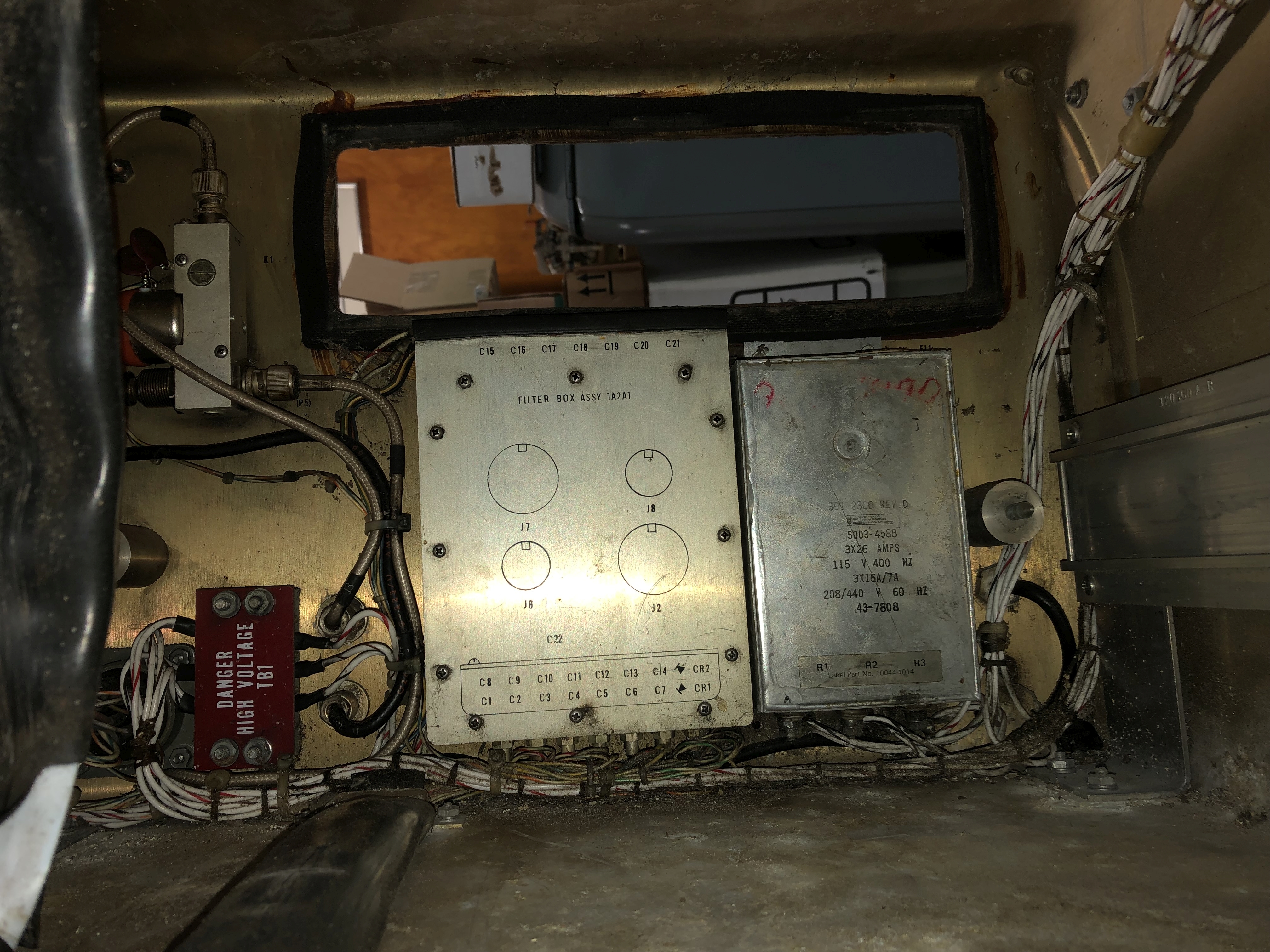

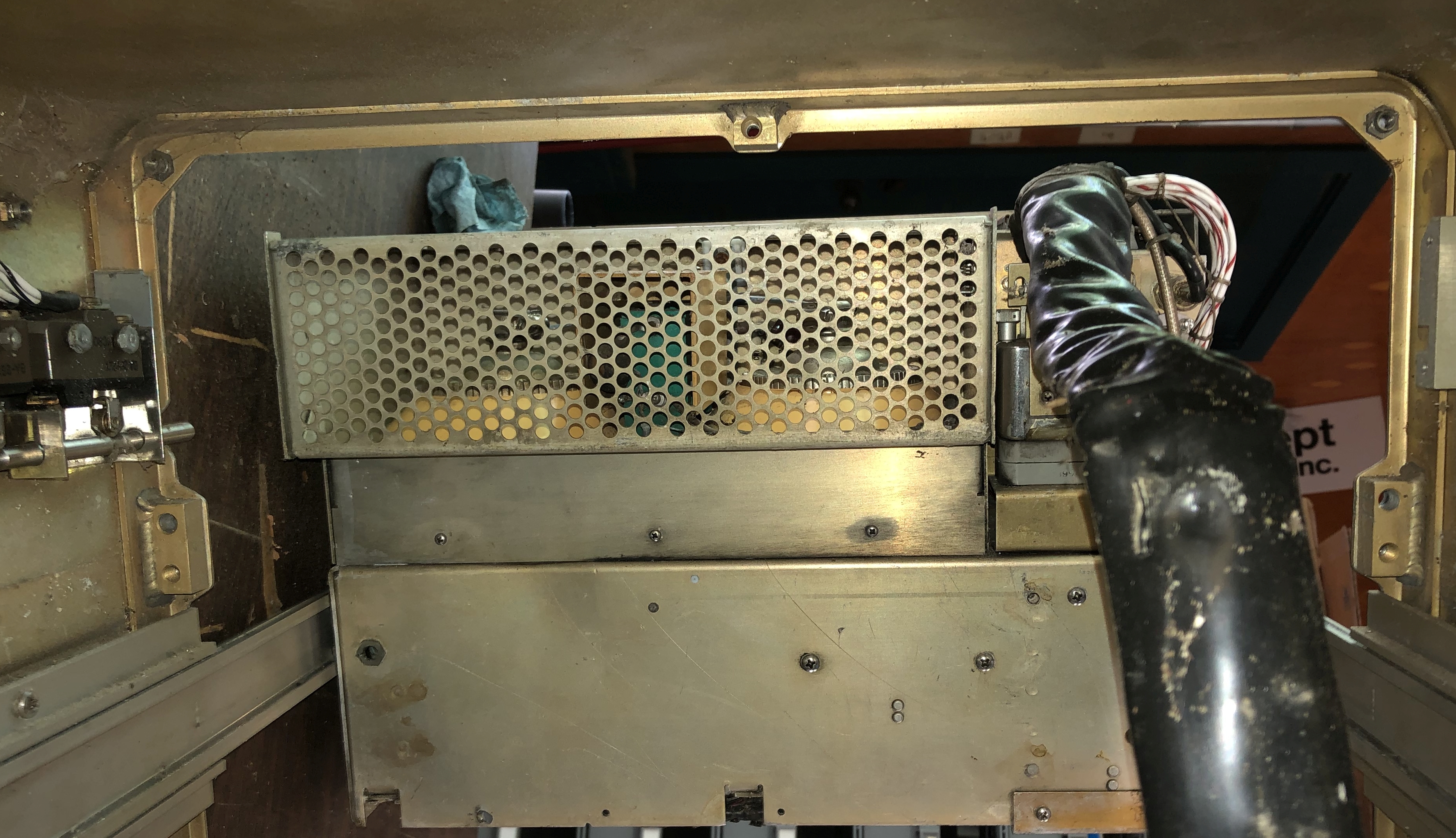

Miscellaneous photos to help with restoration and re-assembly

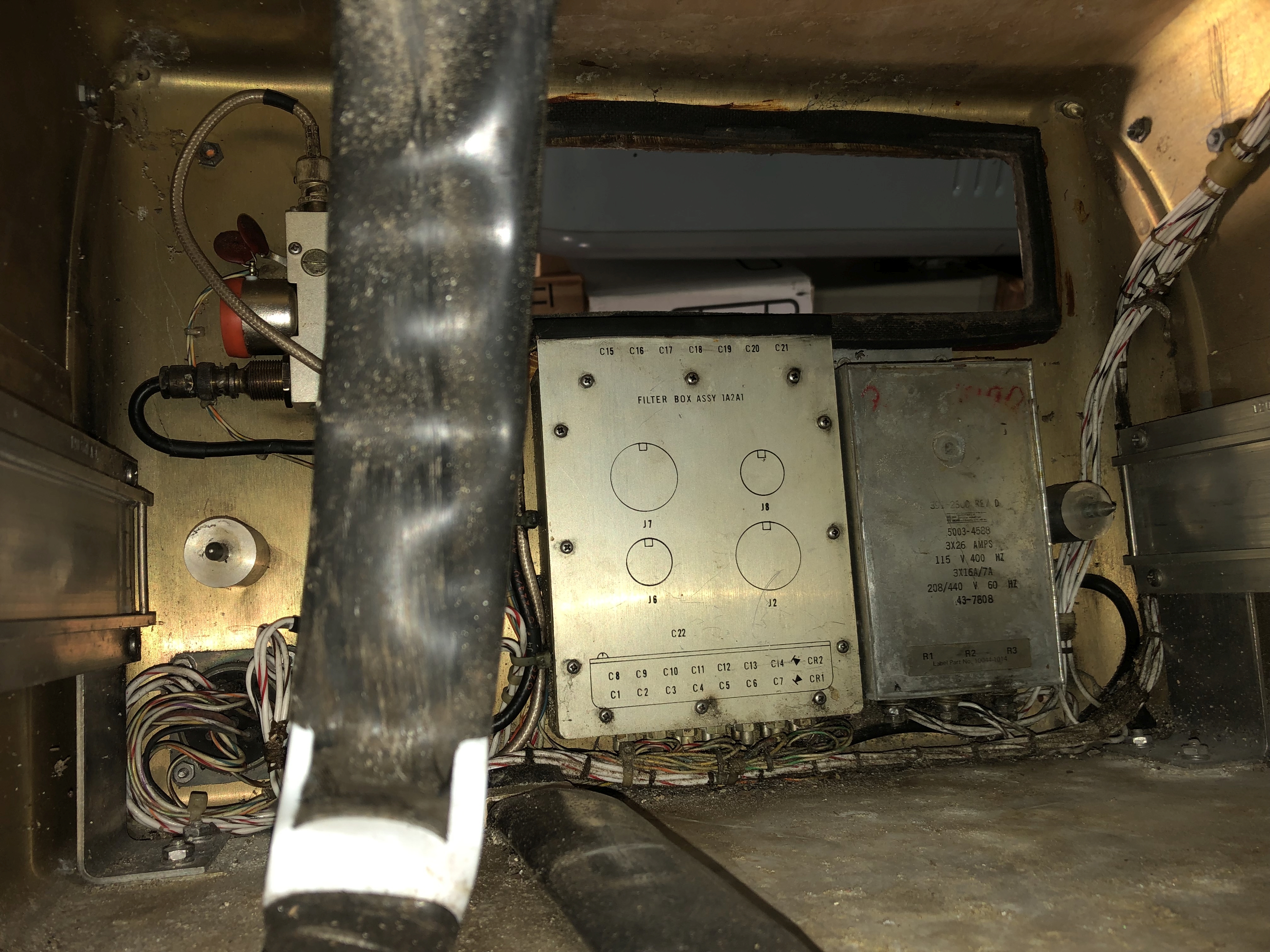

IMG_5966.JPG (5766547 bytes) IMG_5970.JPG (5478057 bytes) IMG_5971.JPG (5471417 bytes) IMG_5972.JPG (6114781 bytes)

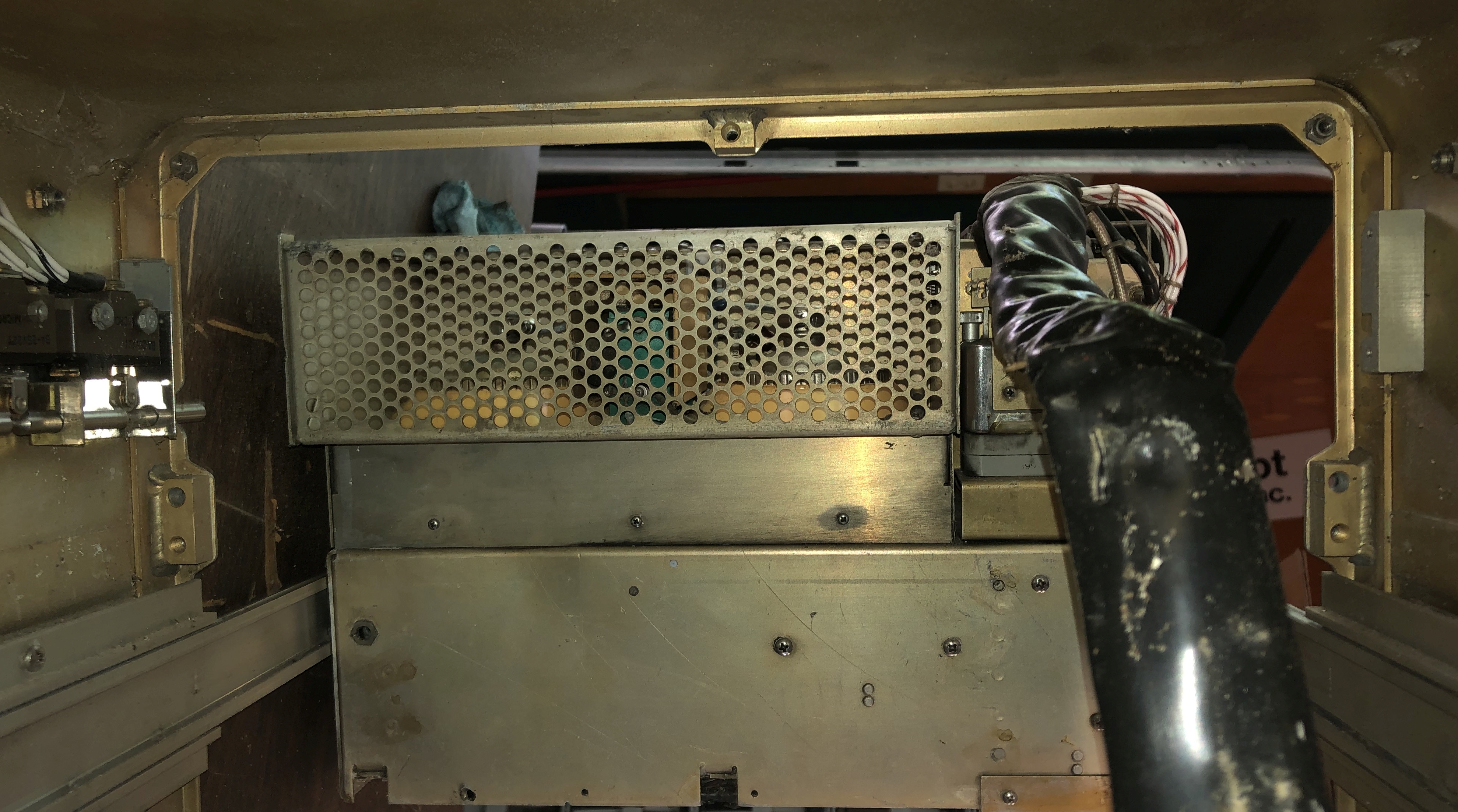

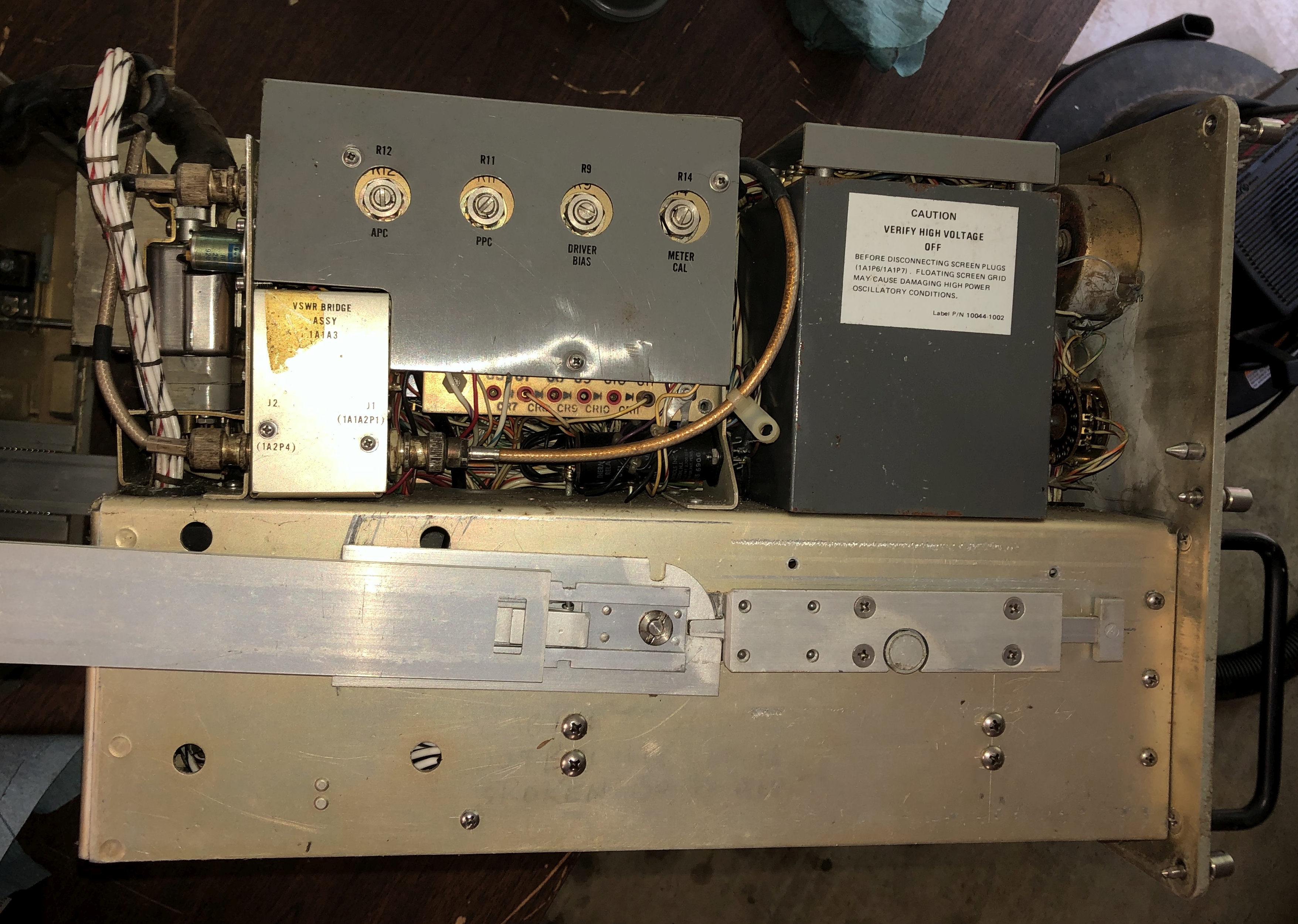

IMG_5973.JPG (4868332 bytes) IMG_5974.JPG (4711966 bytes) IMG_5975.JPG (4940823 bytes) IMG_5976.JPG (4938364 bytes)

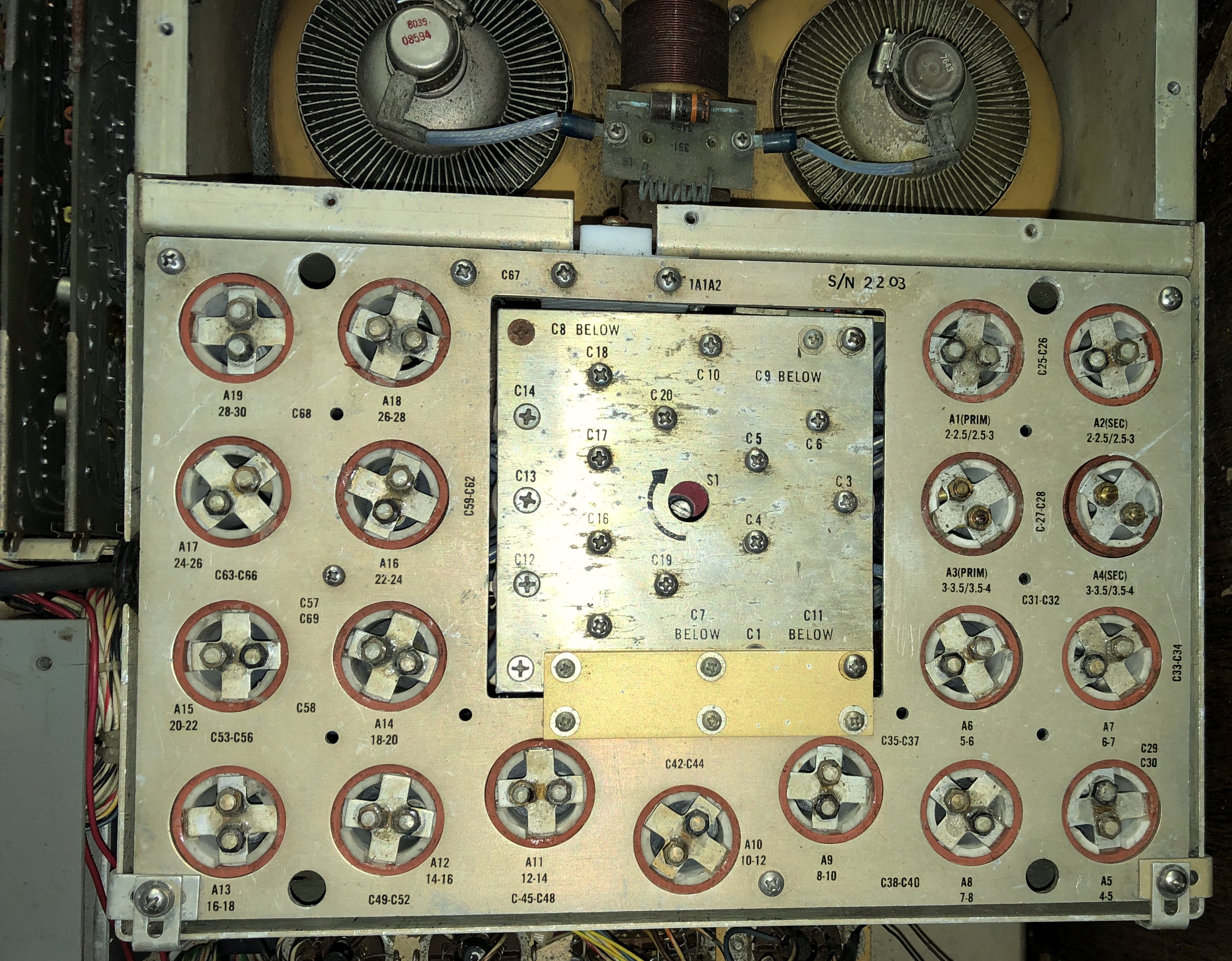

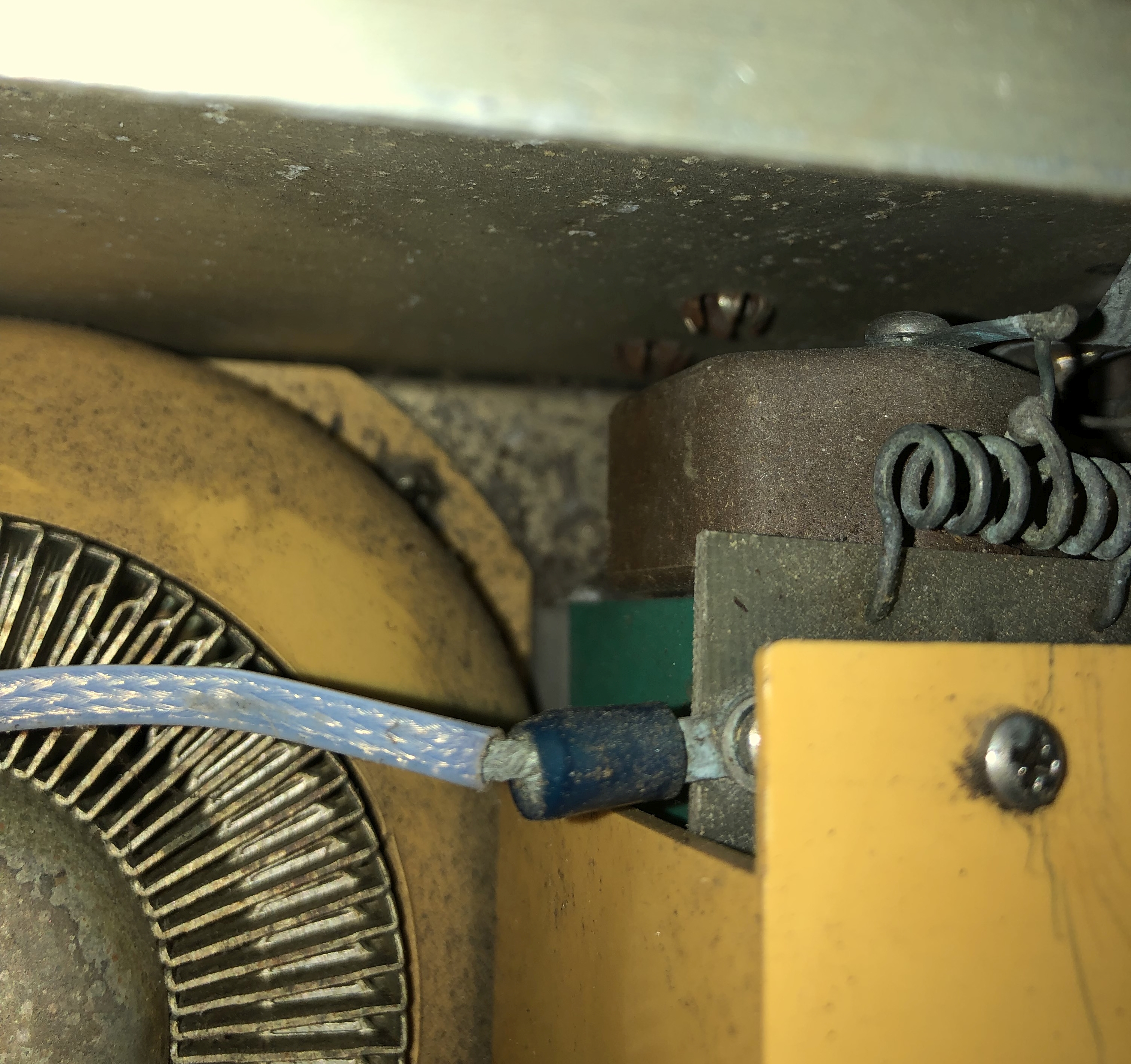

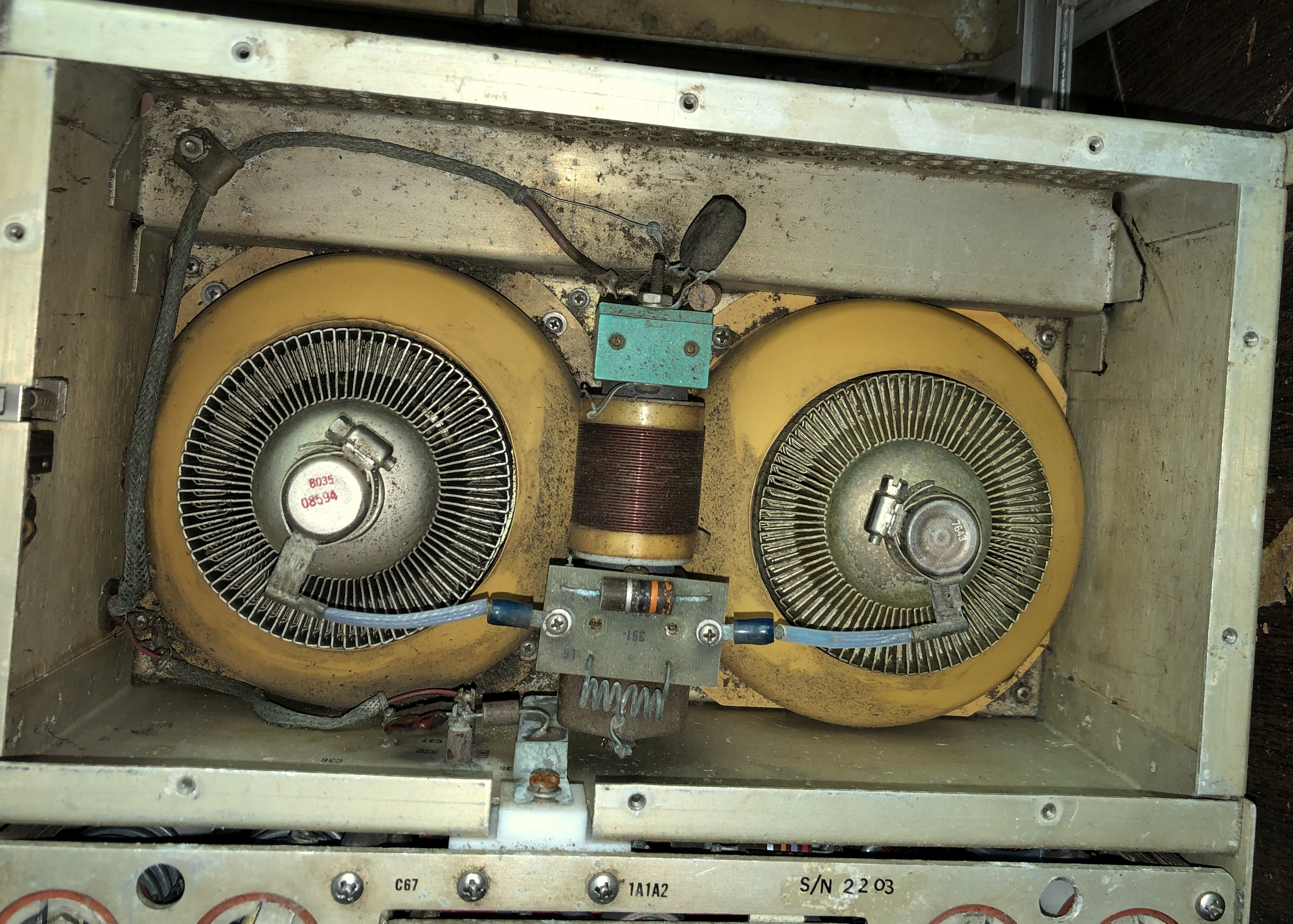

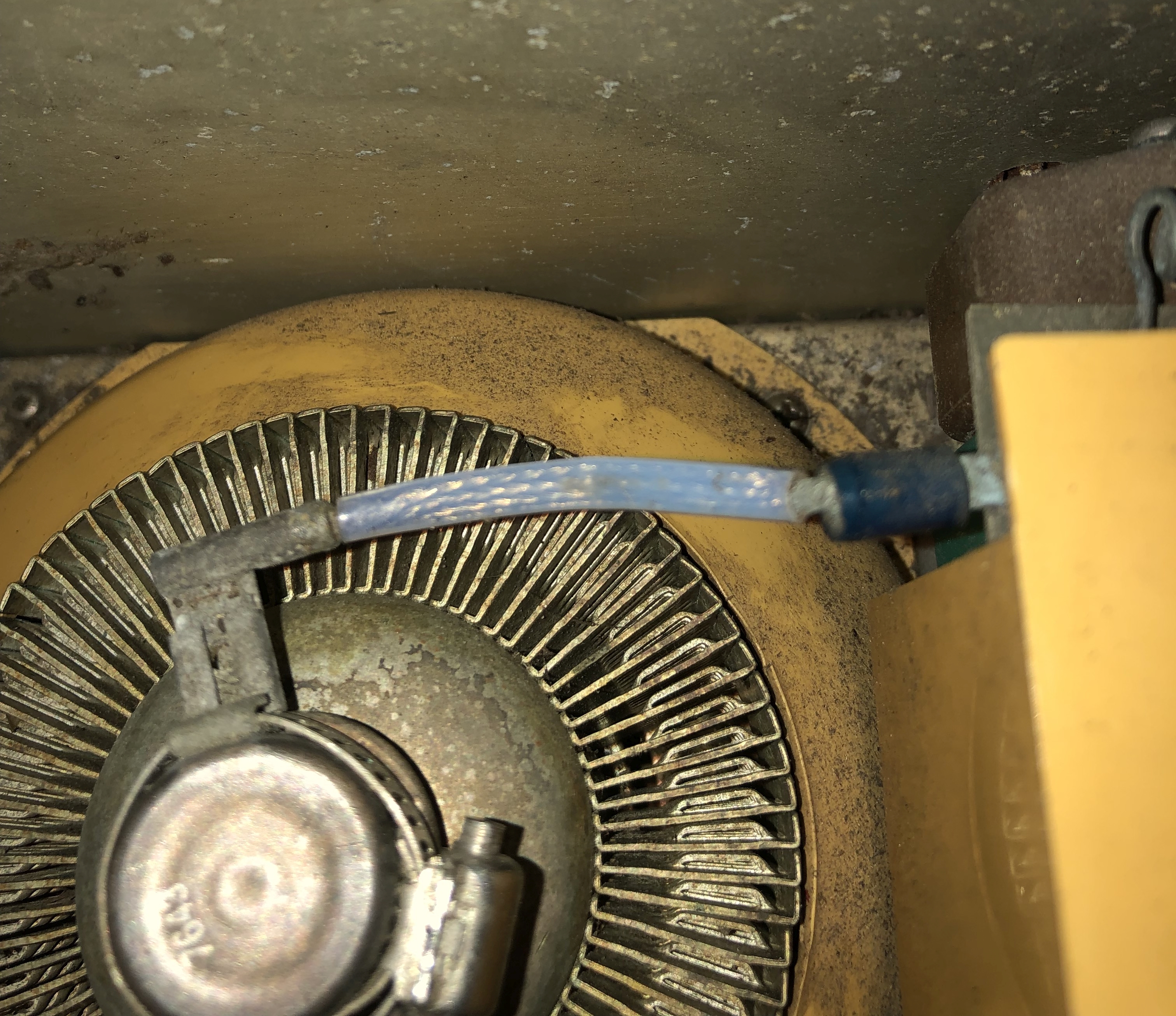

IMG_5977.JPG (4477165 bytes) IMG_5981.JPG (3938671 bytes) IMG_5985.JPG (5781506 bytes) Output RF transformers

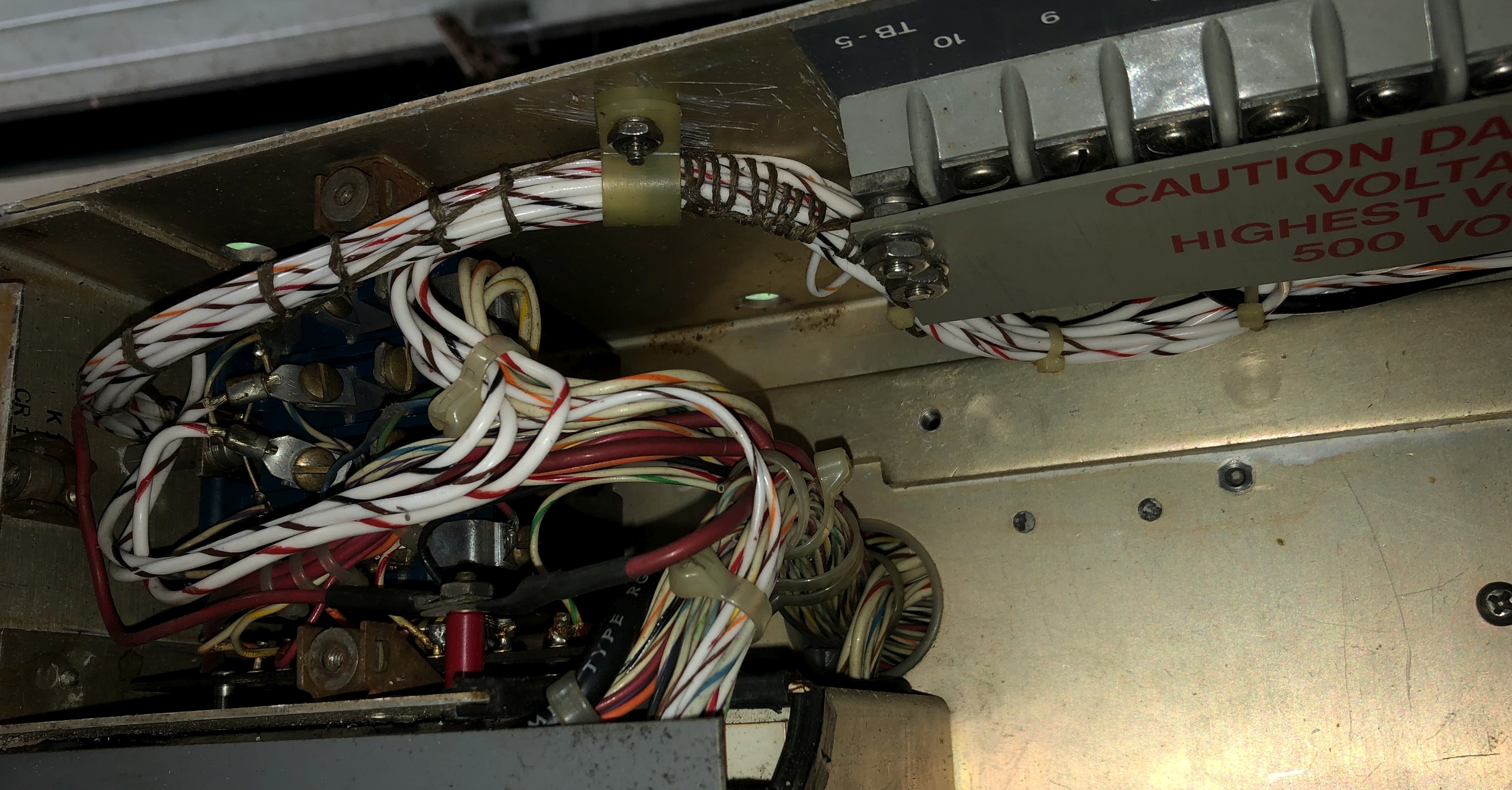

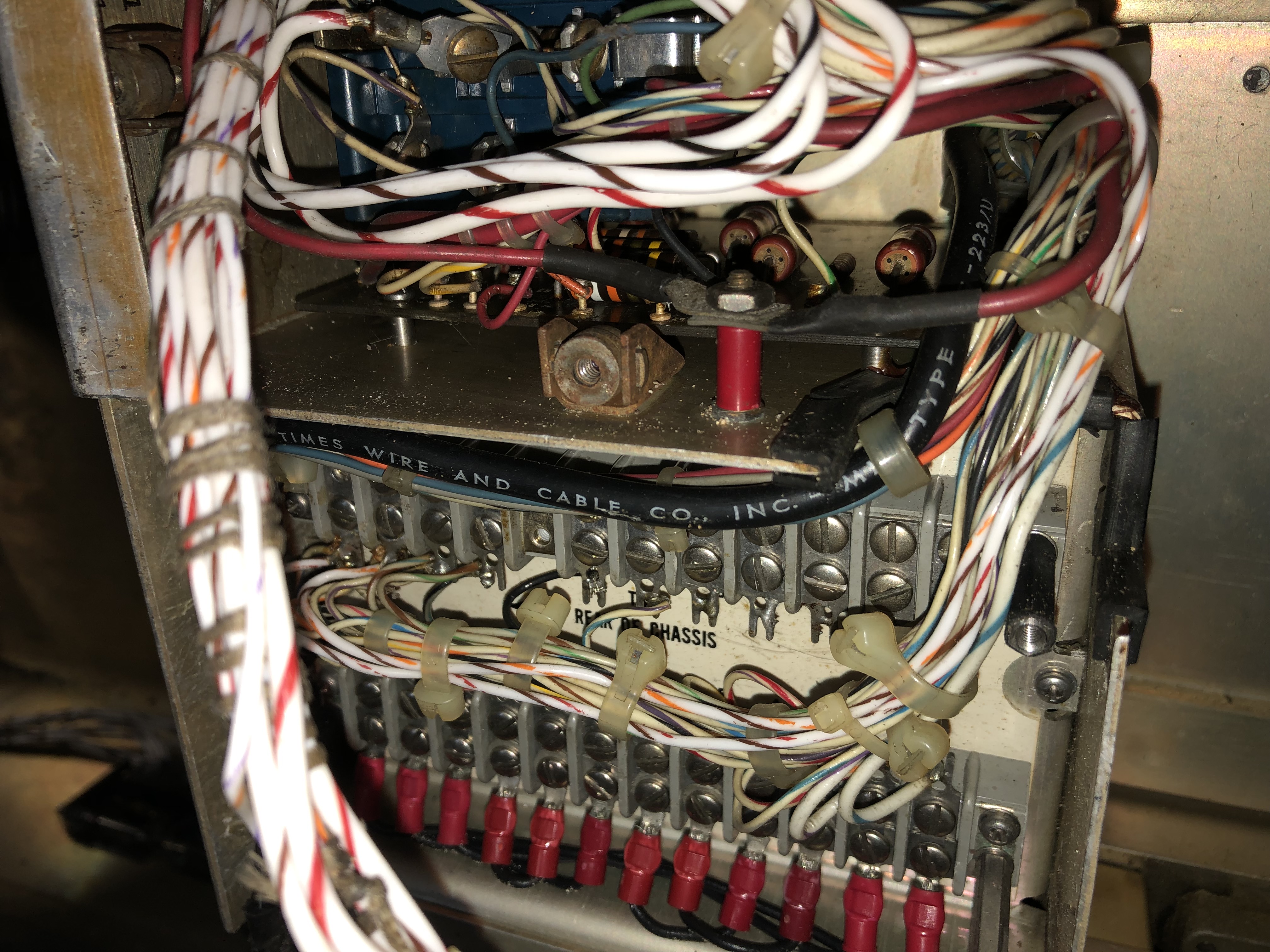

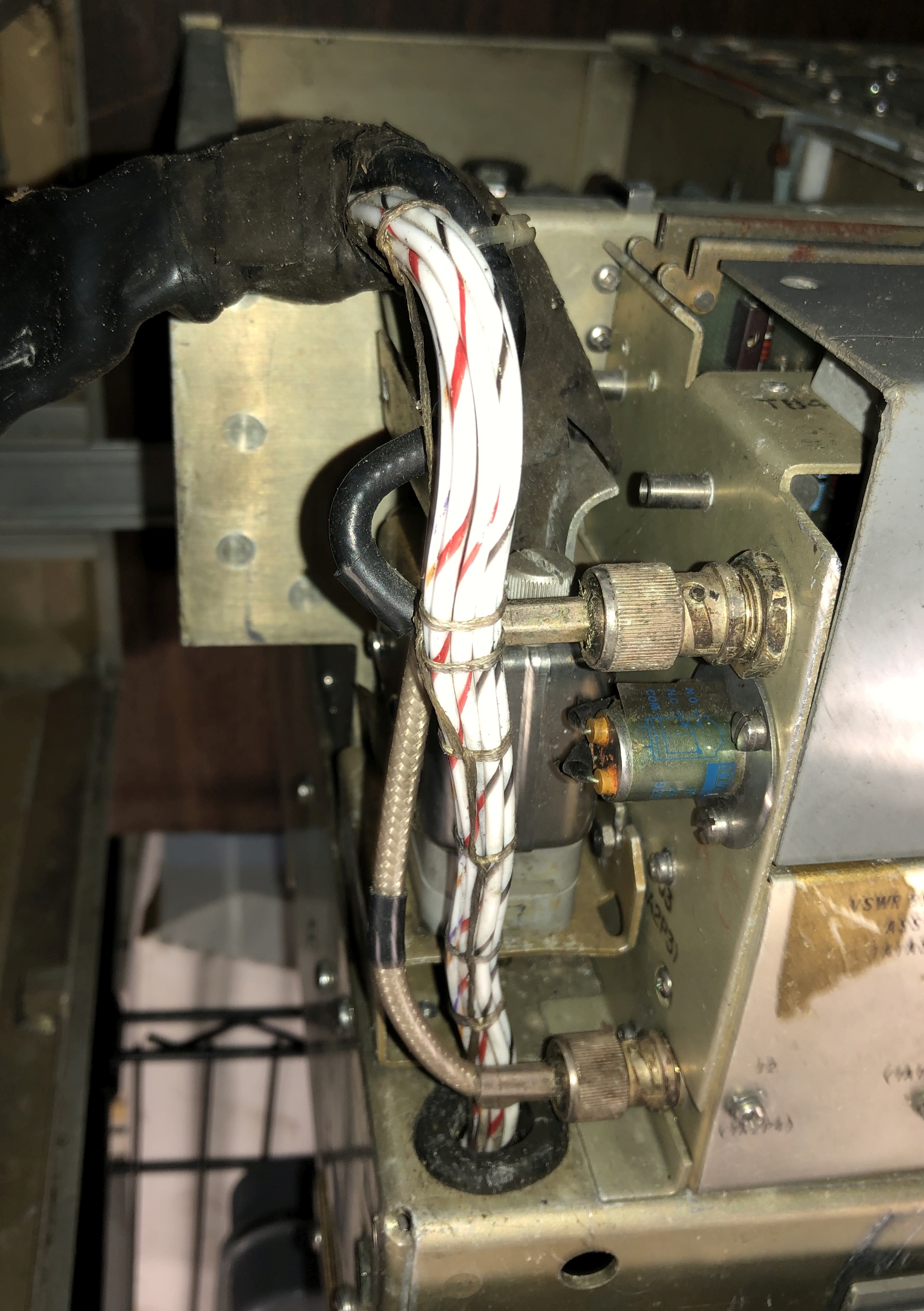

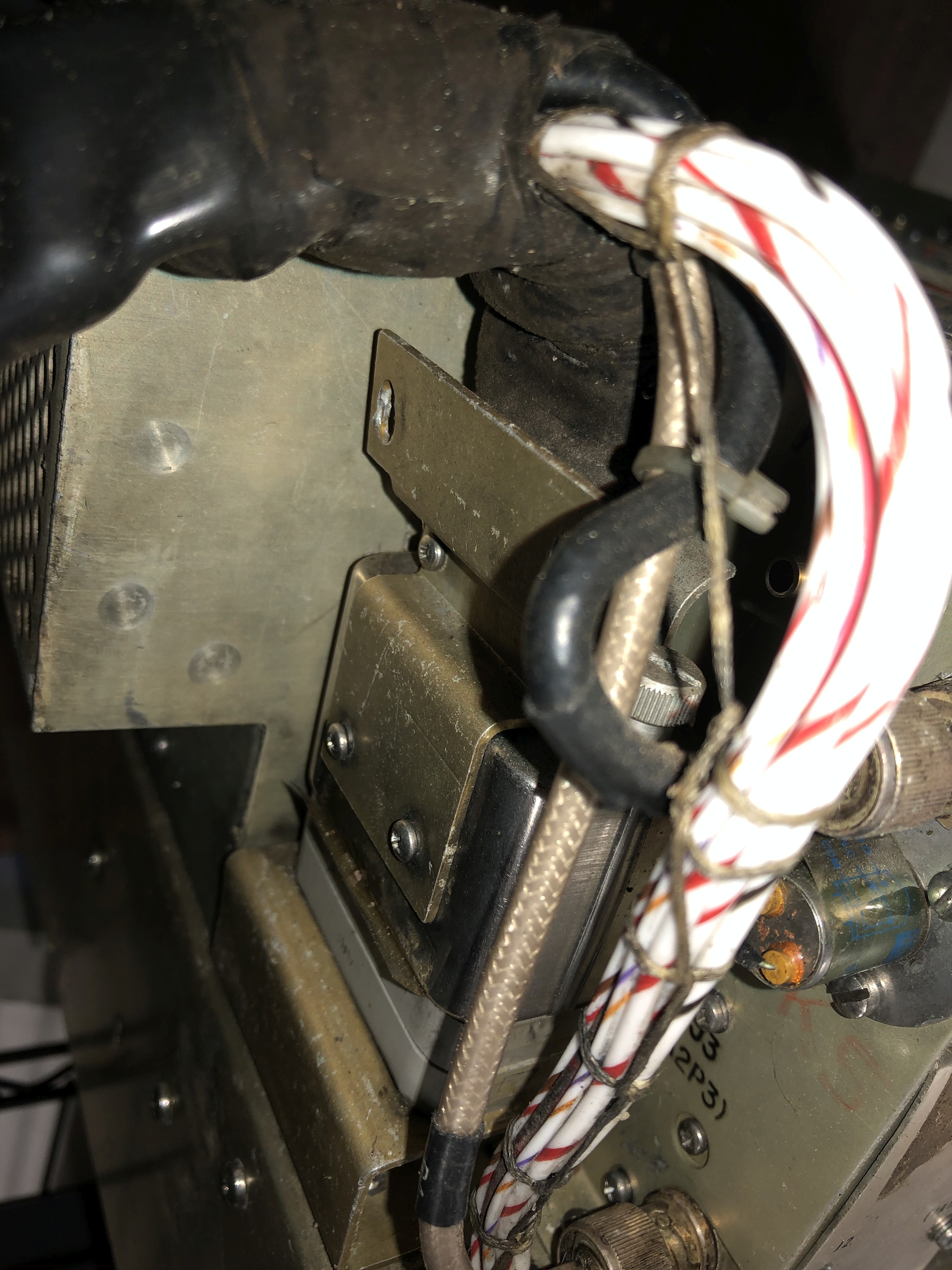

Umbilical connections
IMG_5987.JPG (4493808 bytes) IMG_5988.JPG (3827841 bytes) IMG_5990.JPG (4010171 bytes) IMG_5991.JPG (4314622 bytes)

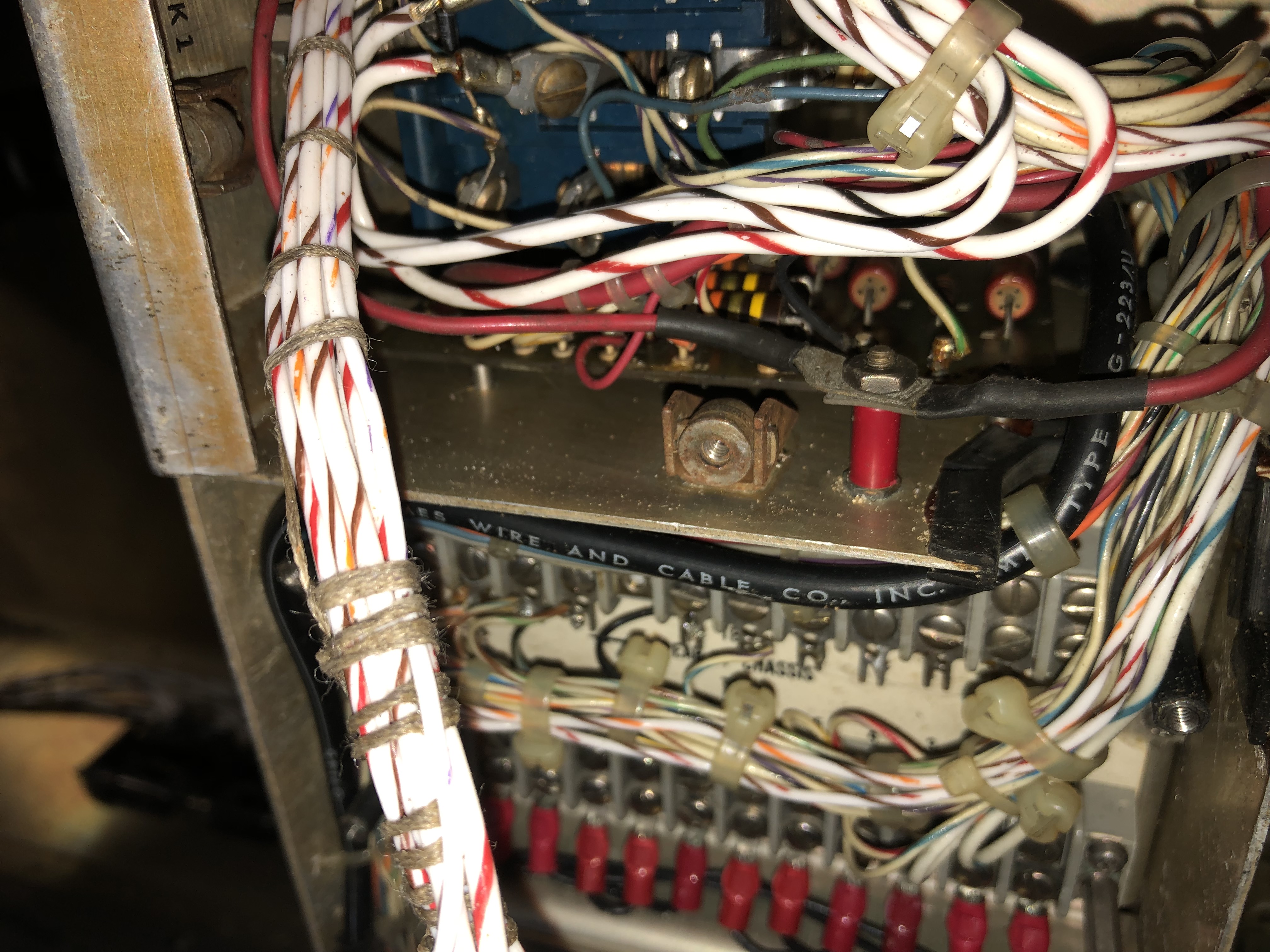

IMG_5992.JPG (4192562 bytes) IMG_5993.JPG (4616769 bytes) IMG_5994.JPG (3997103 bytes) IMG_5995.JPG (3228680 bytes)

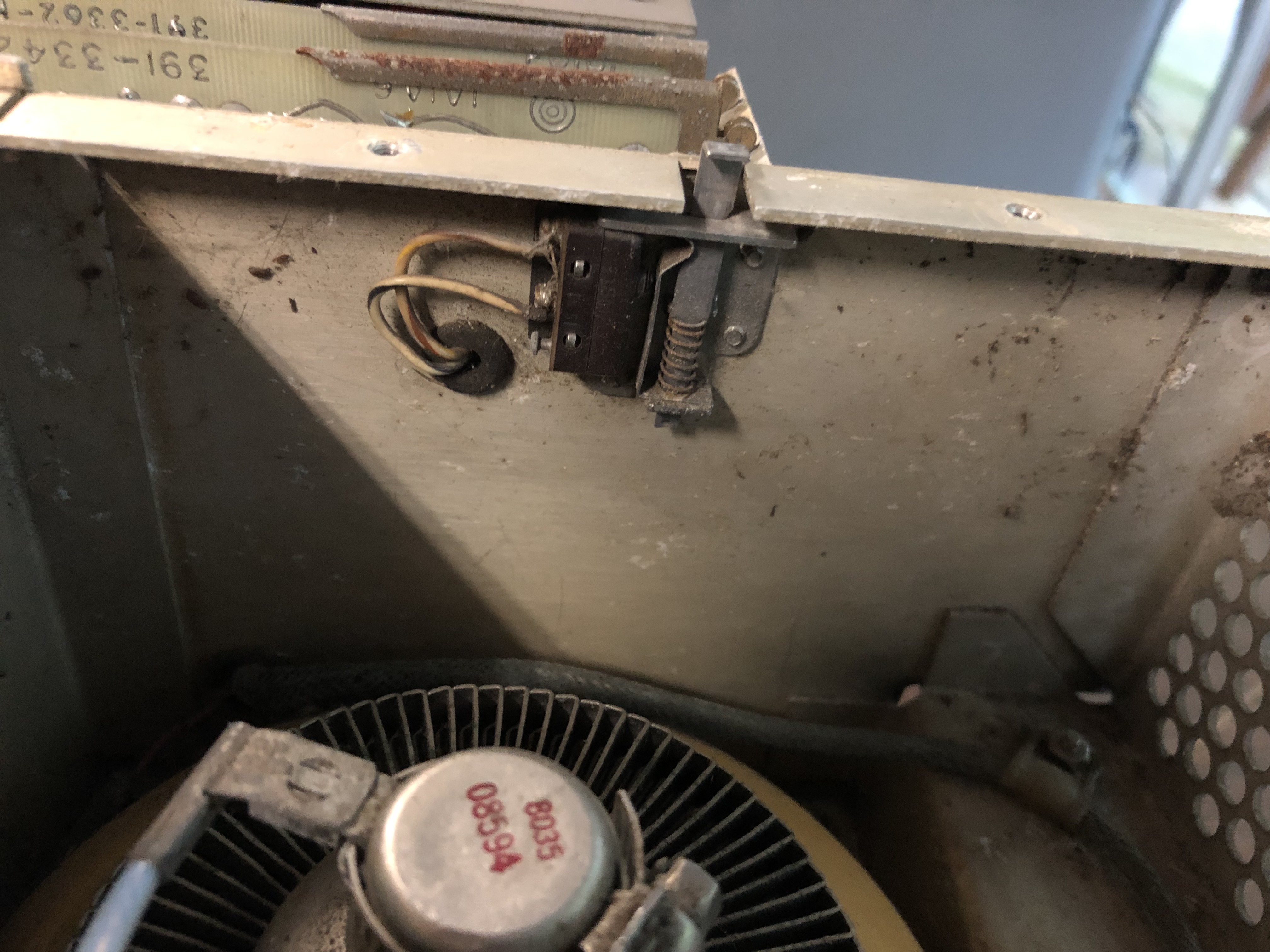

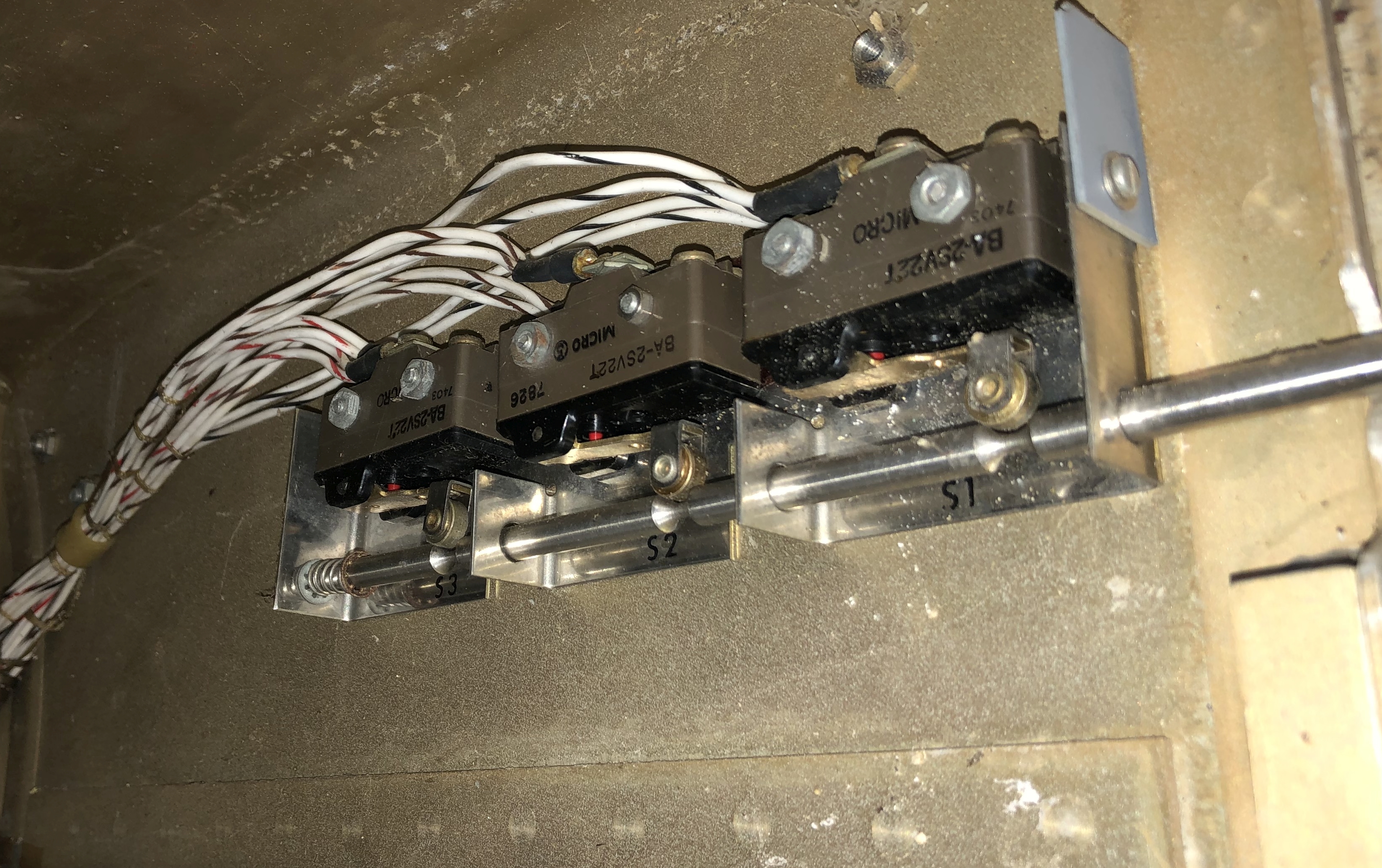

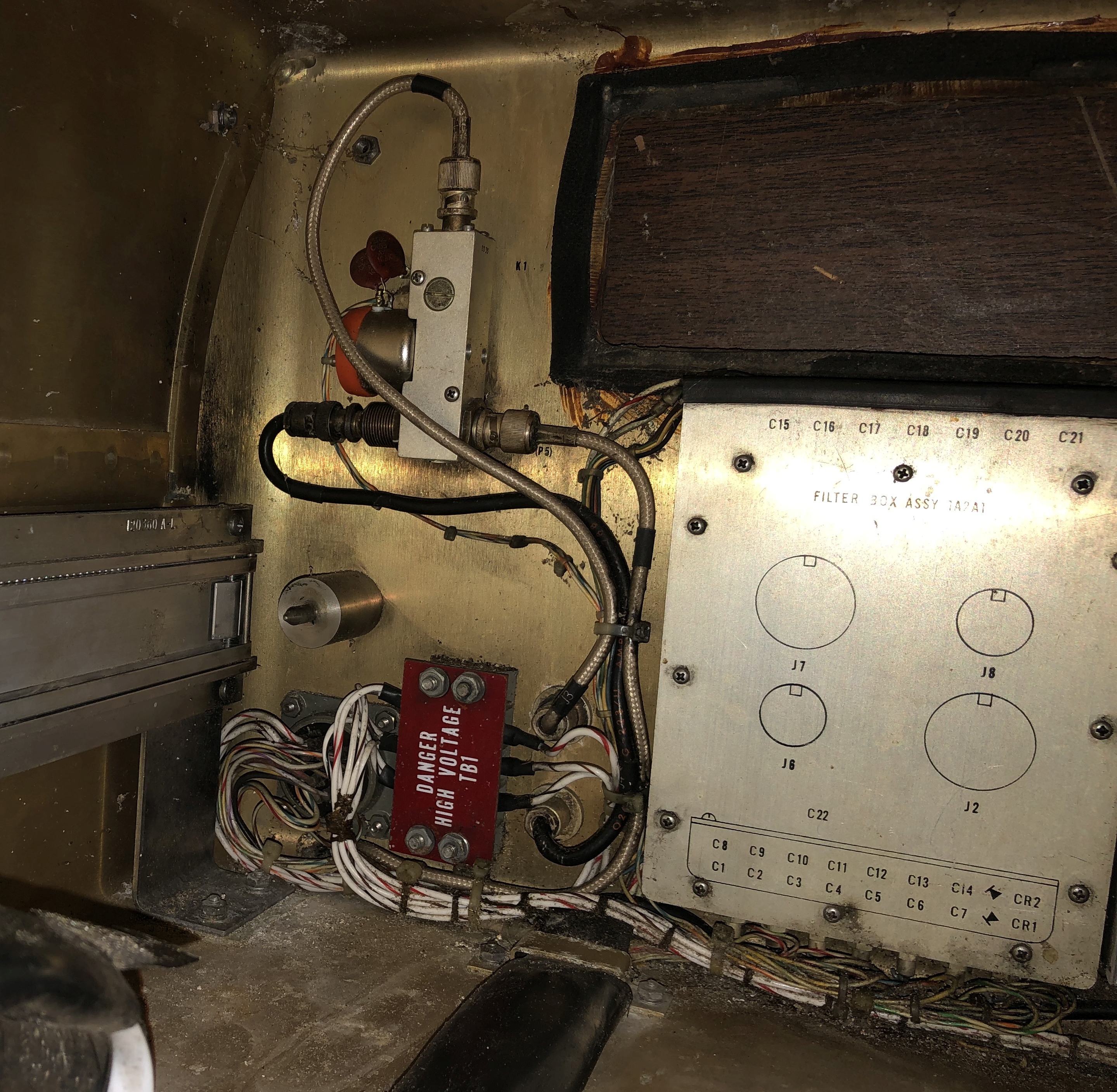

Cabinet interlock

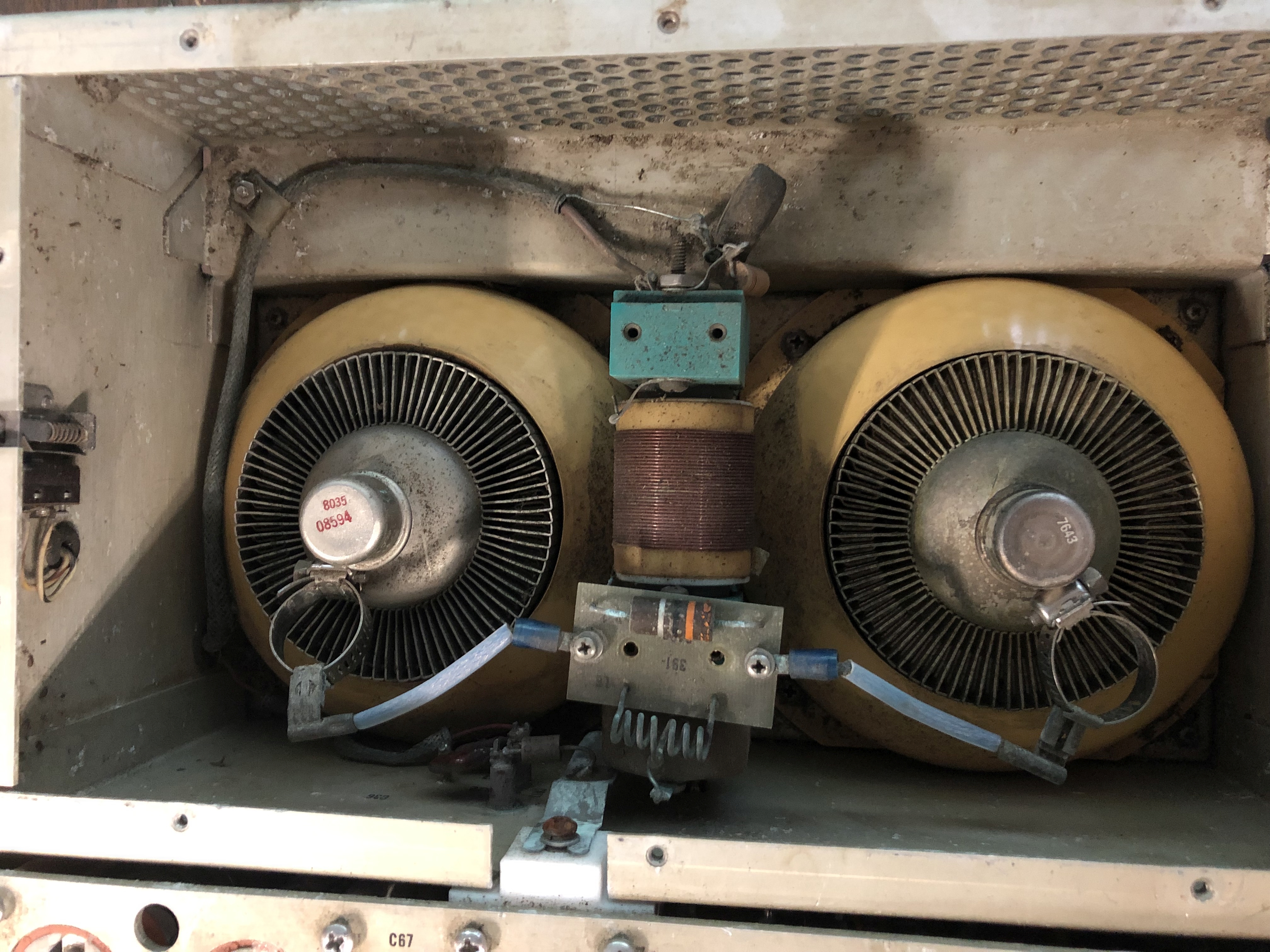

Finals
Final sockets
Left
Right

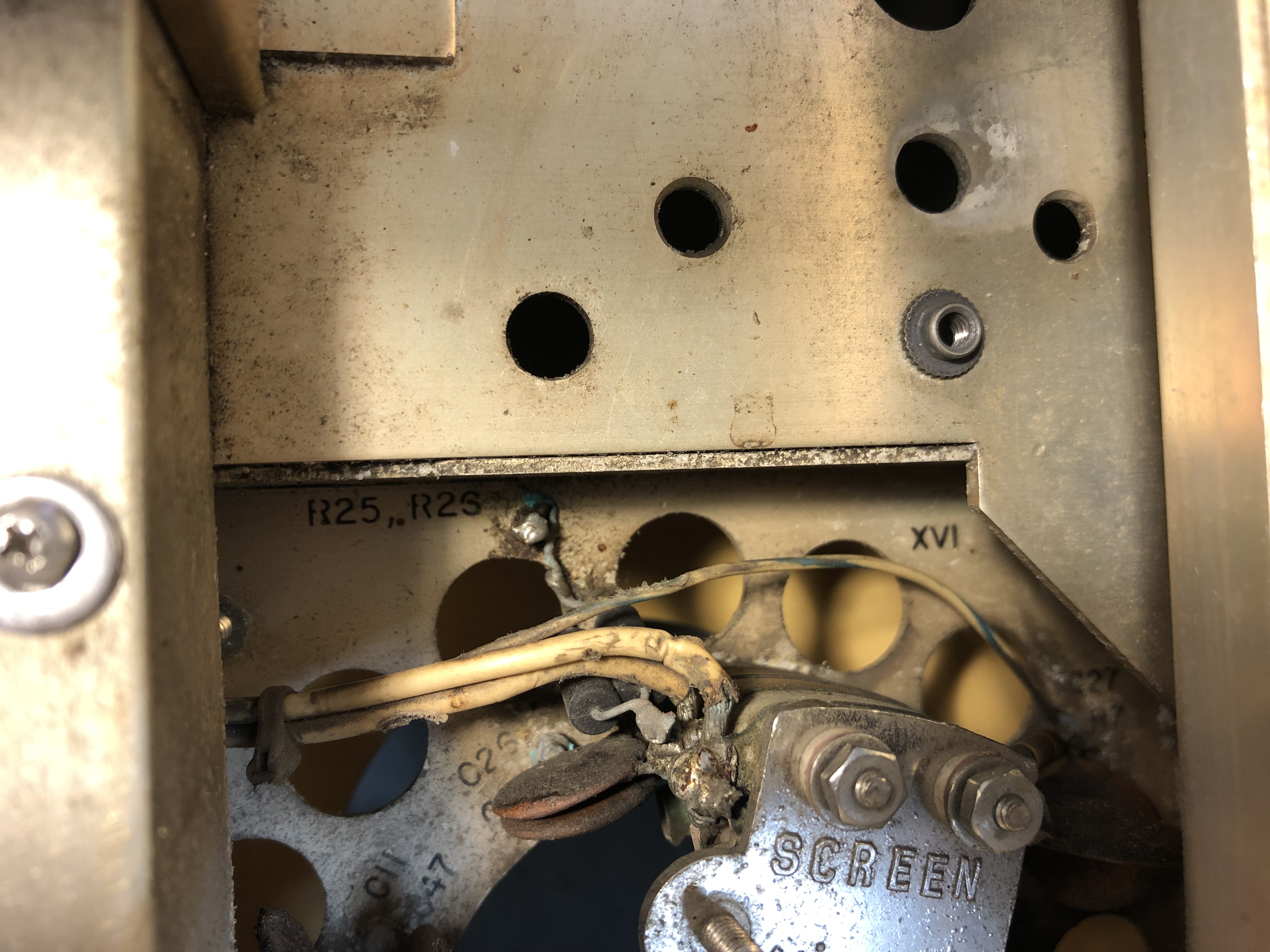

Driver sections

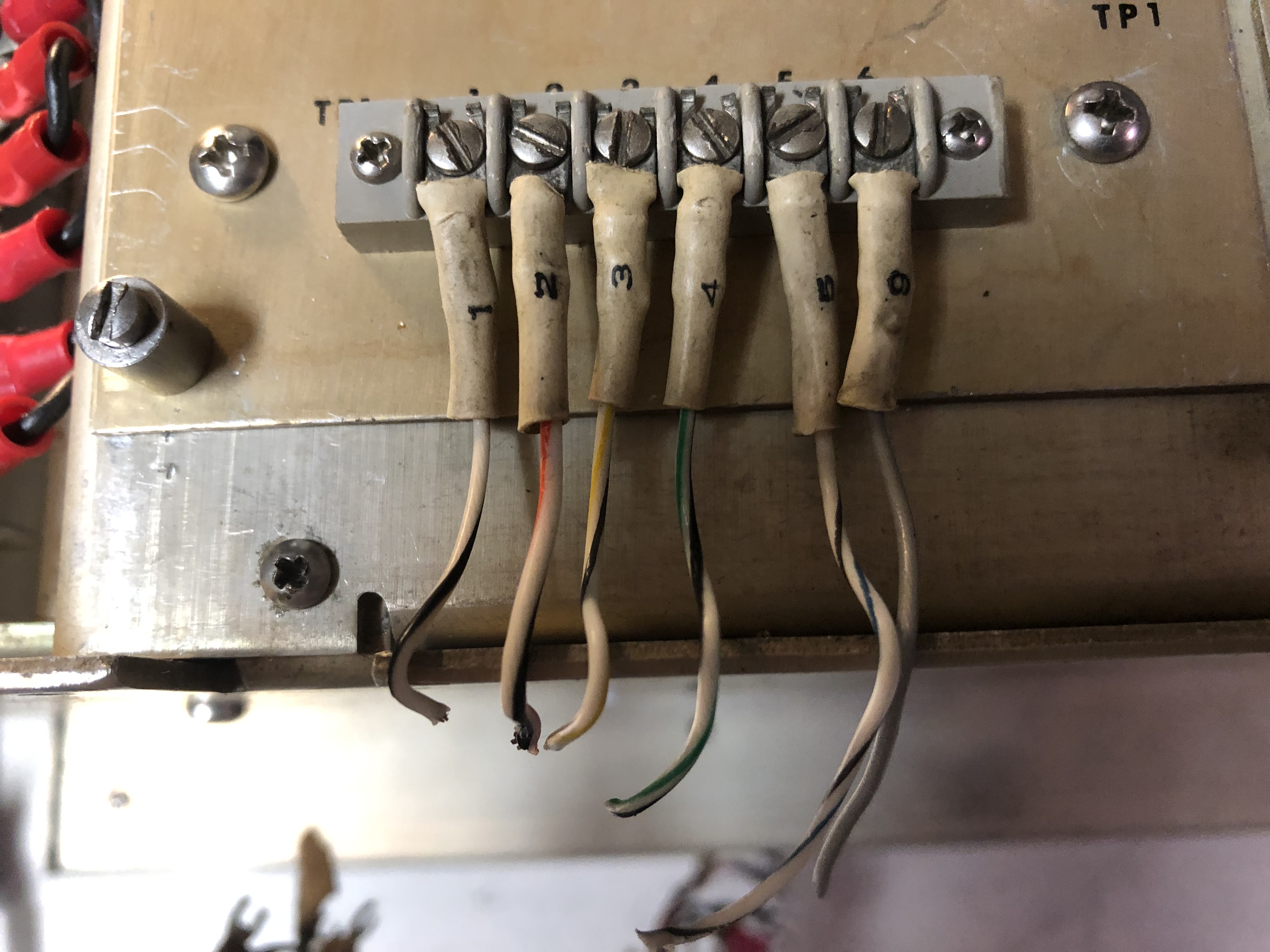

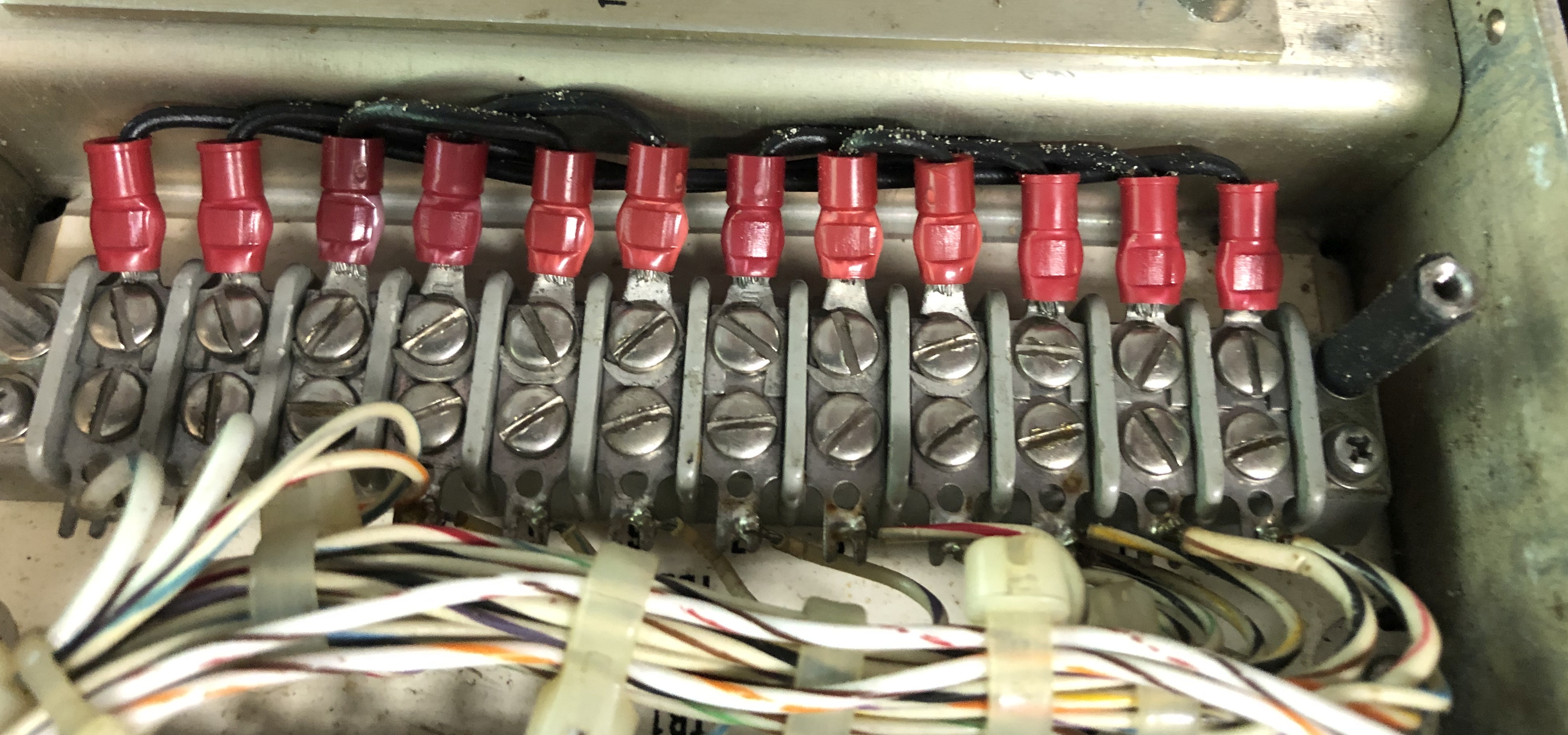

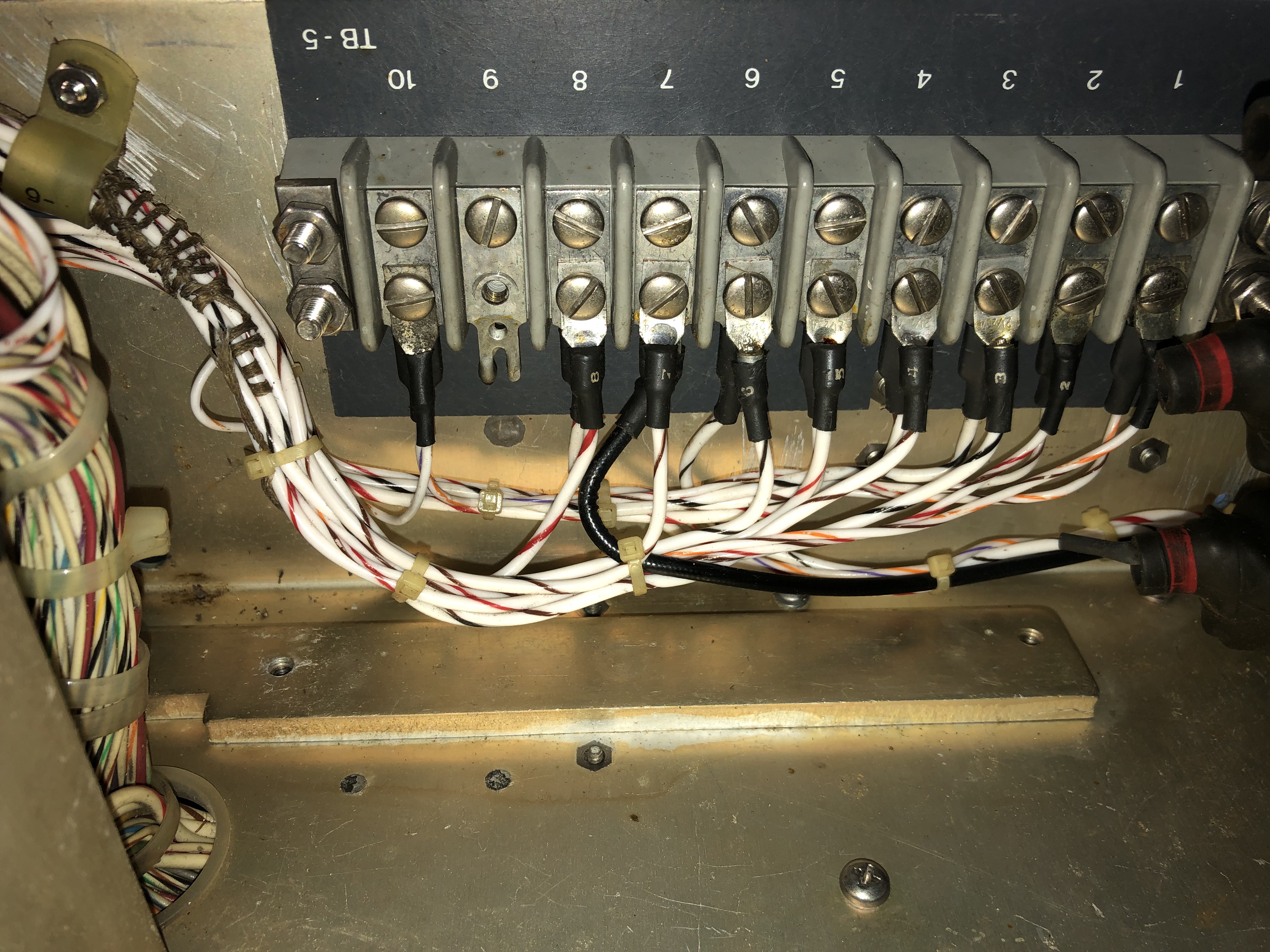

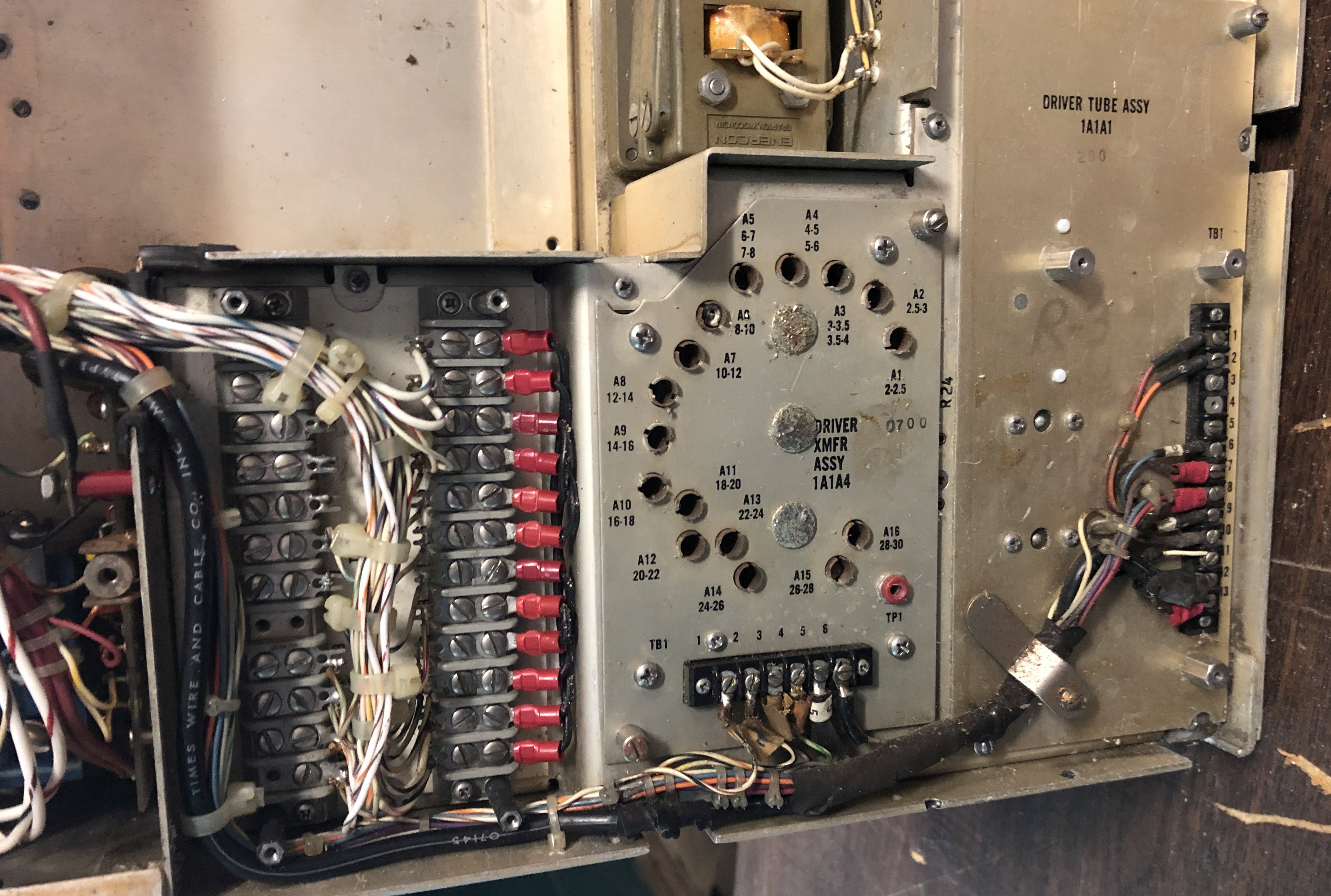

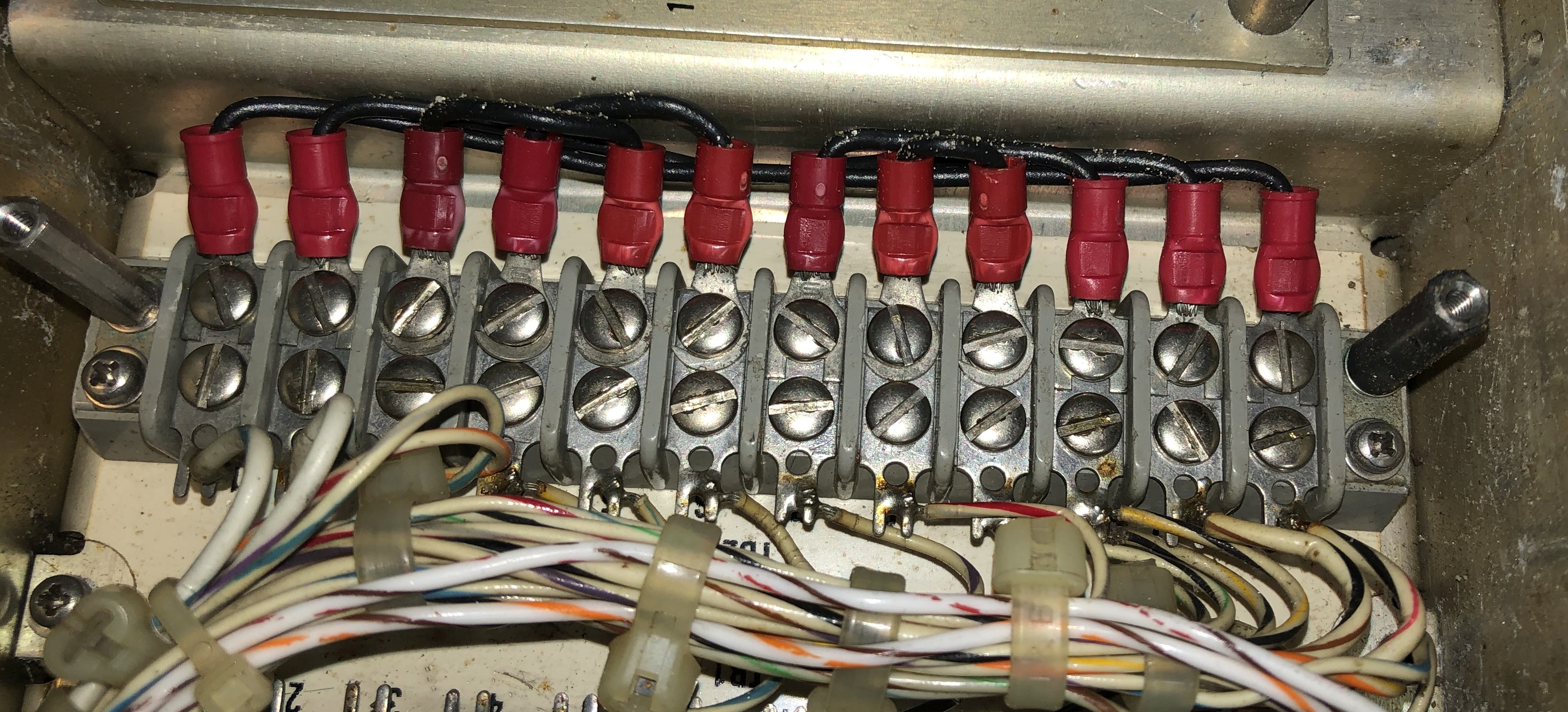

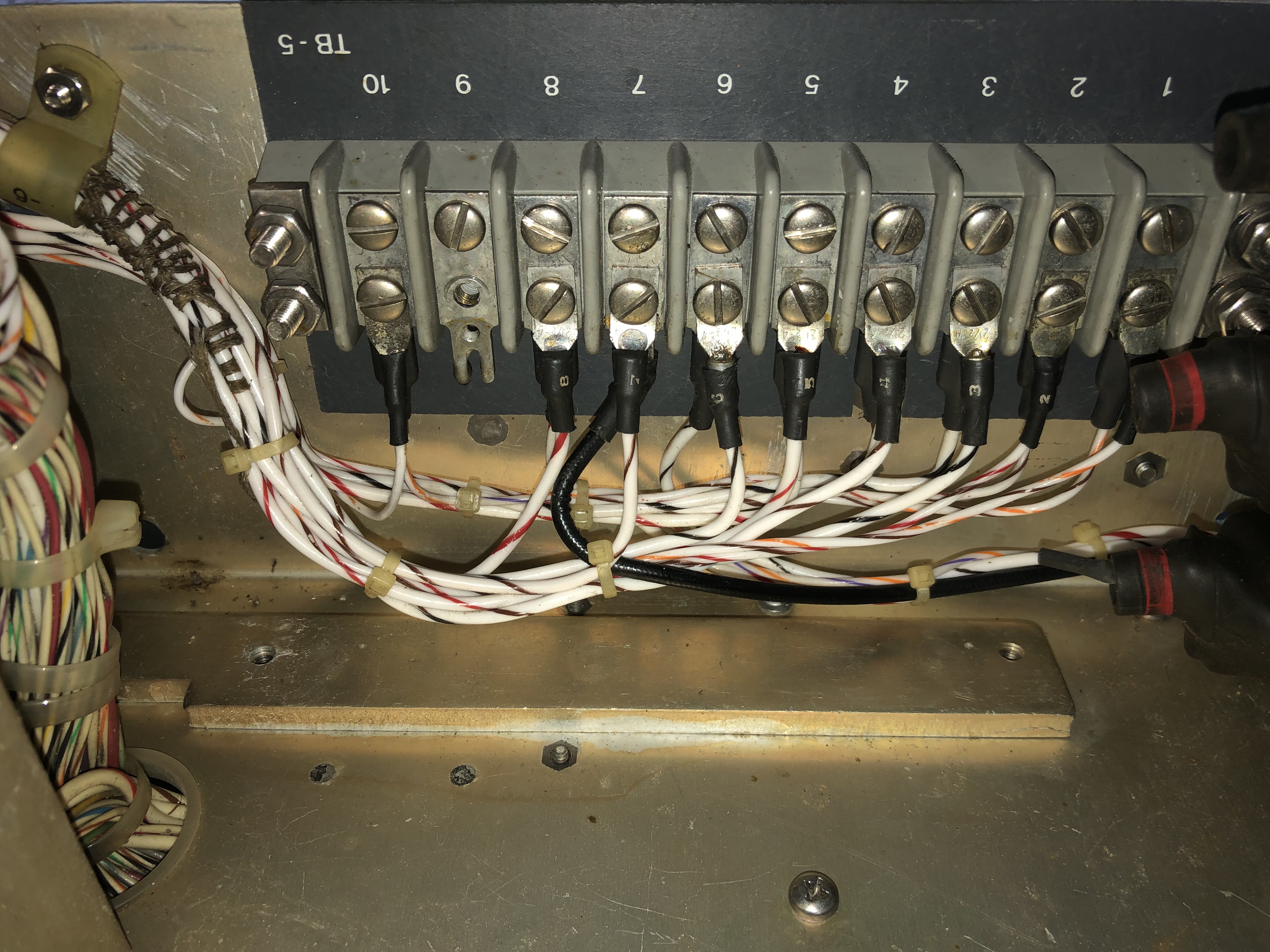

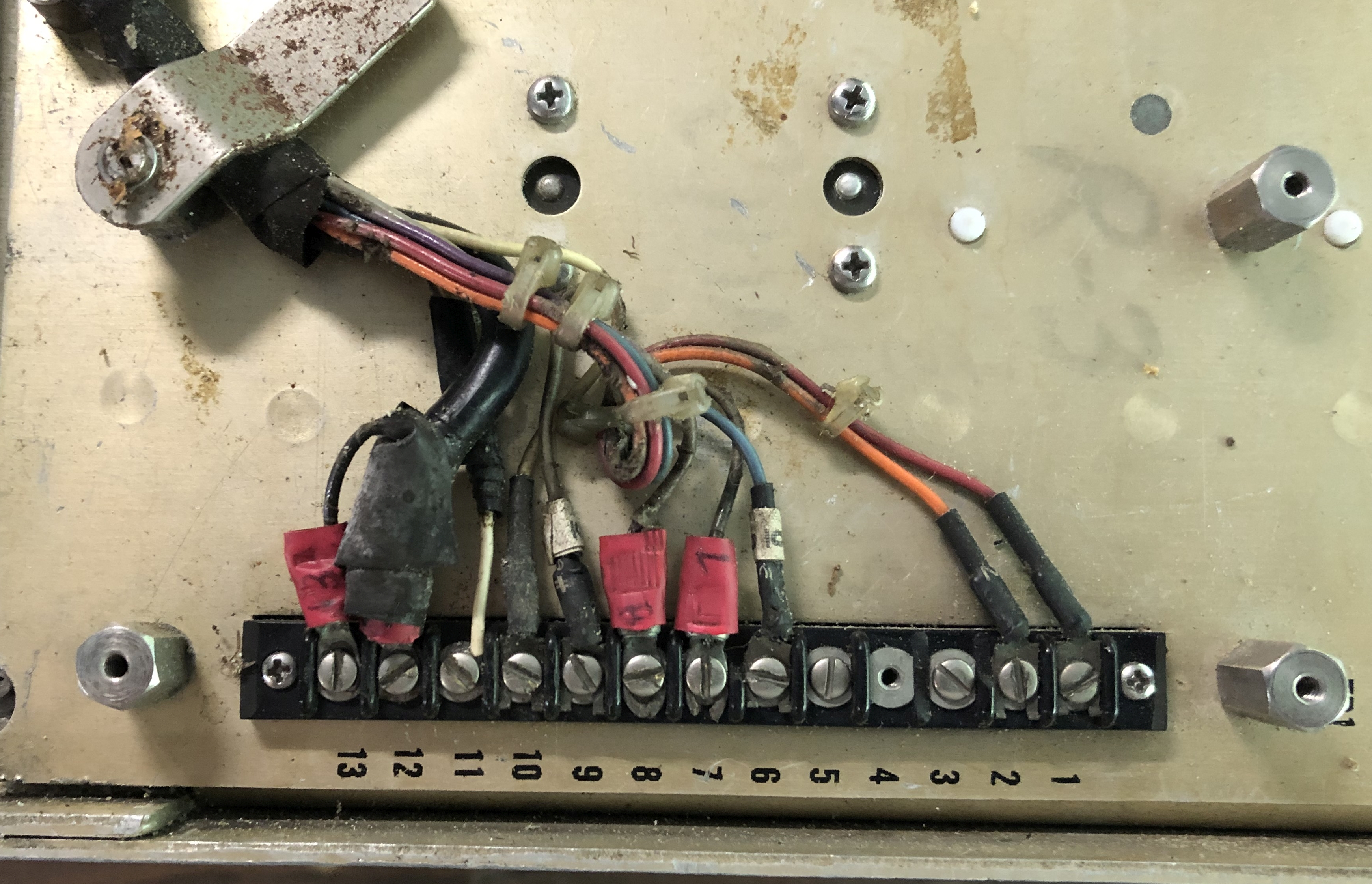

Terminal strip connections before disassembly
IMG_6007.JPG (3781087 bytes) IMG_6008.JPG (3379806 bytes) IMG_6009.JPG (3985738 bytes) IMG_6010.JPG (3749384 bytes)

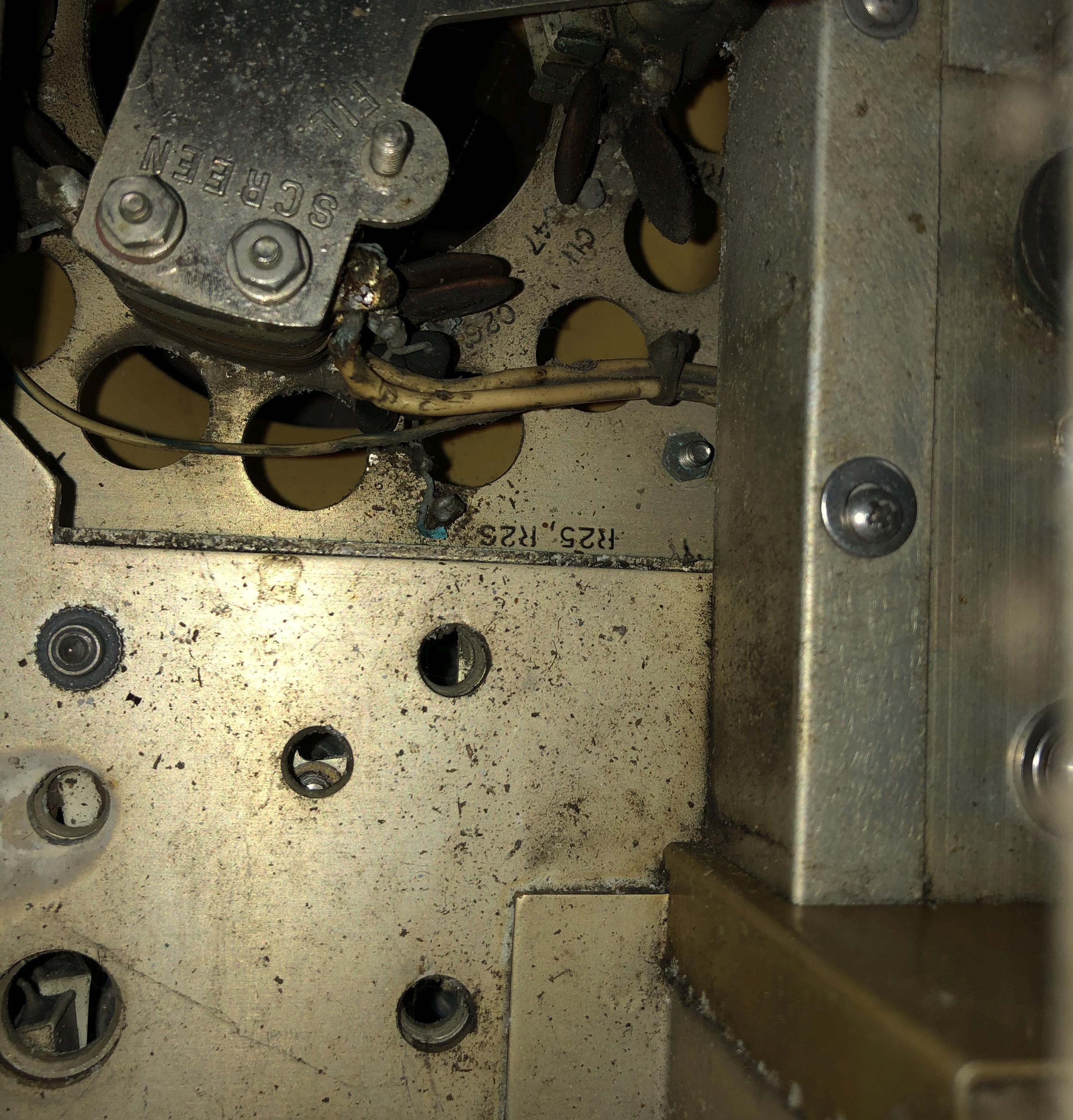

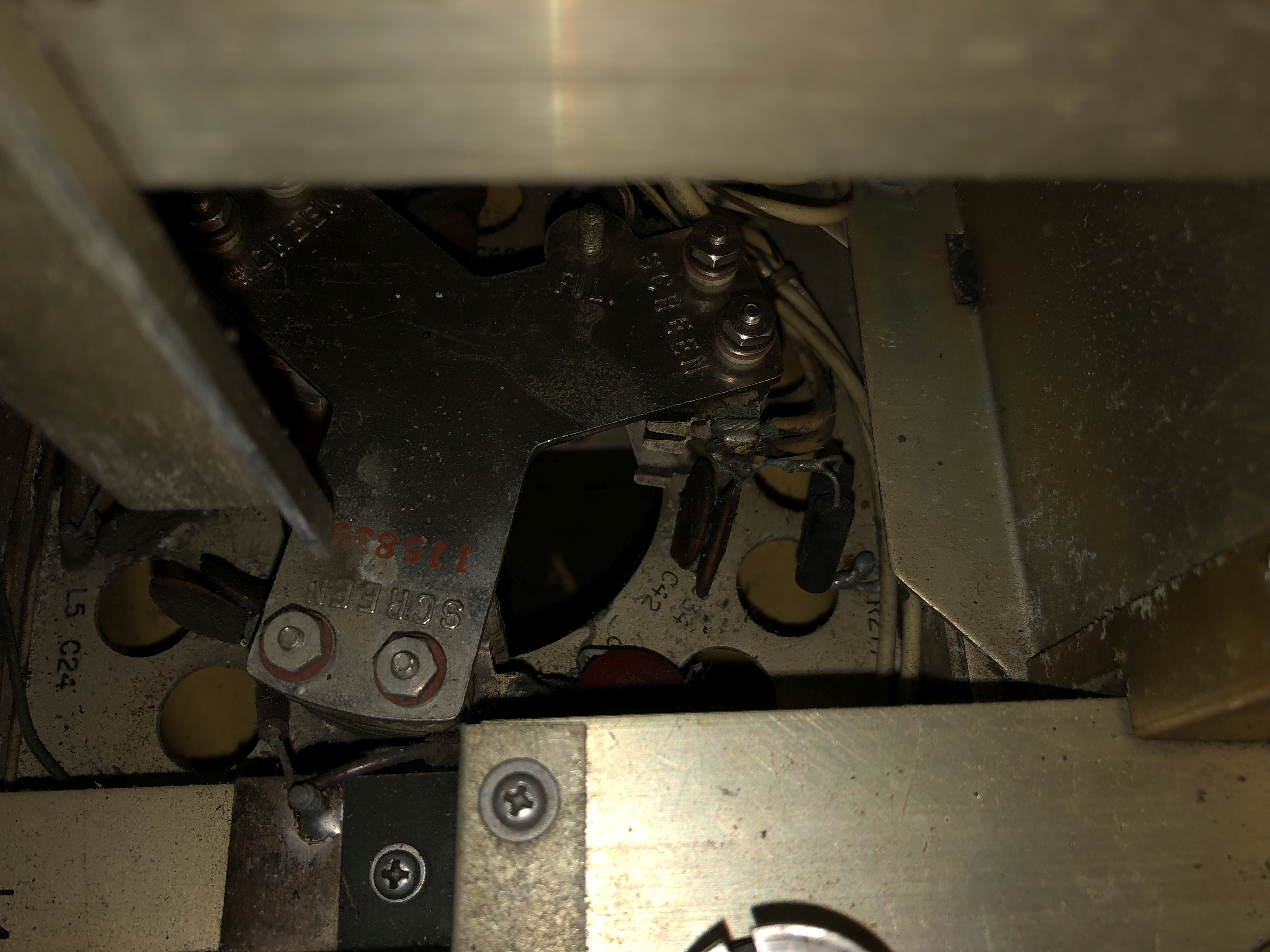

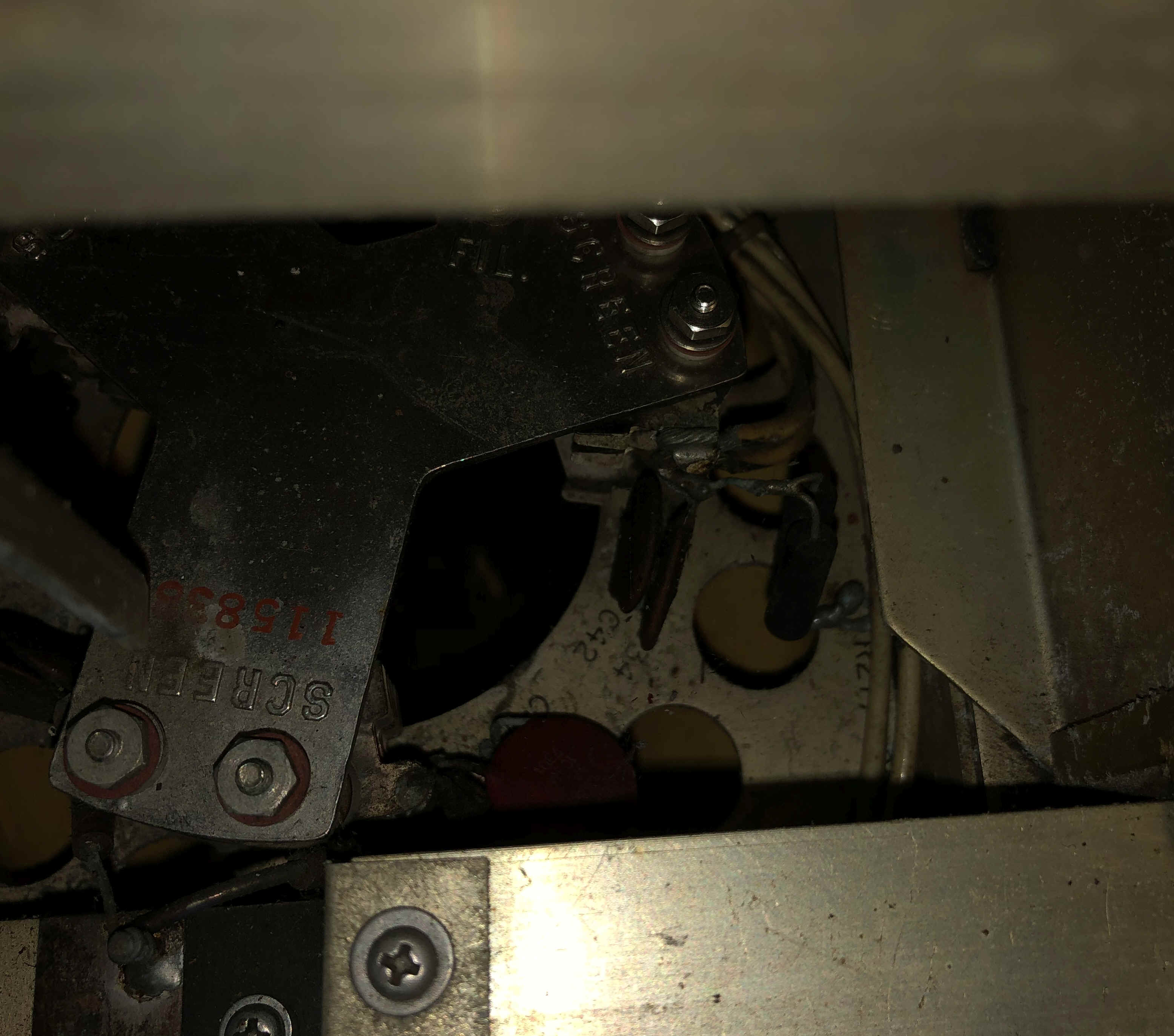

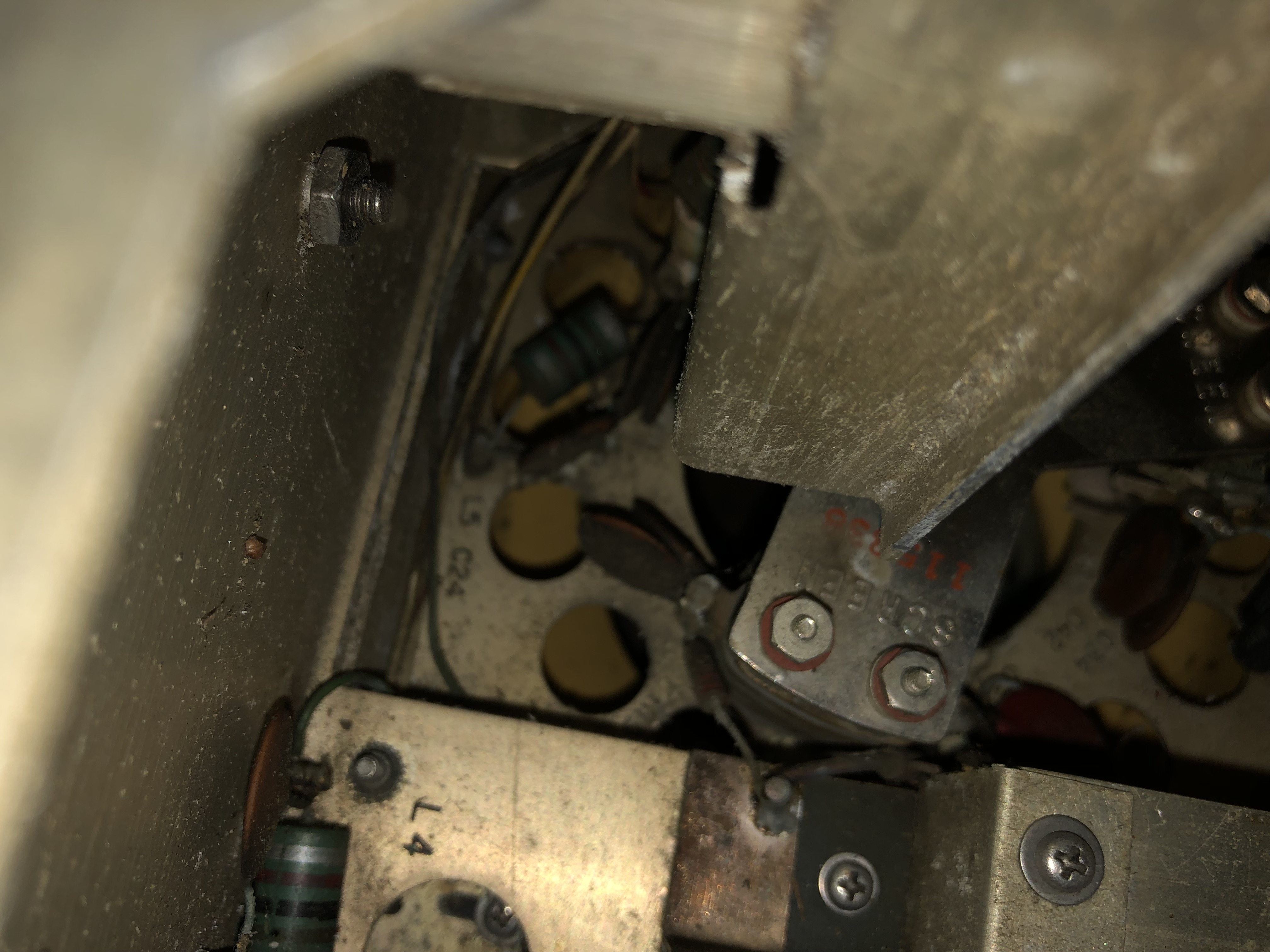

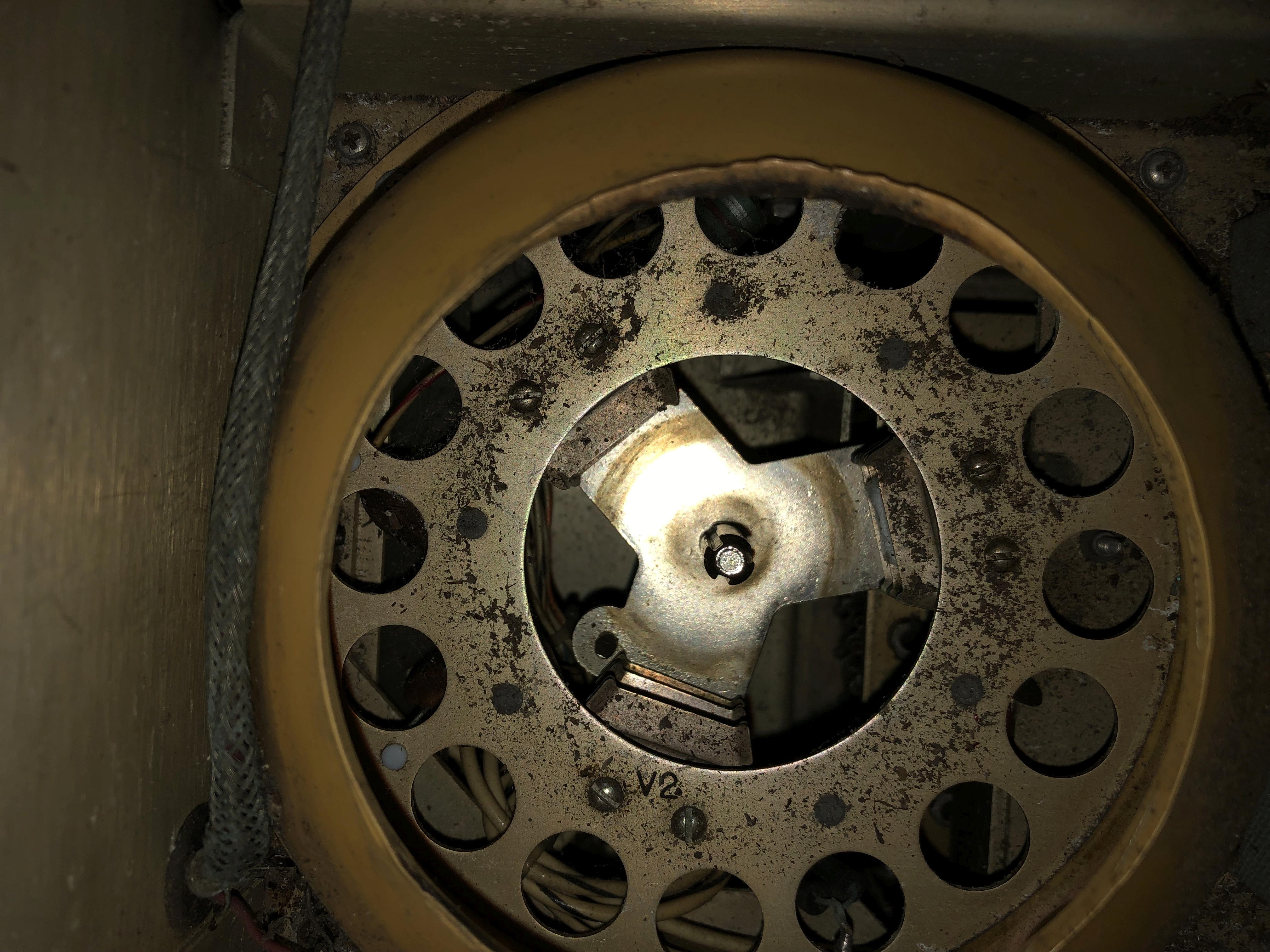

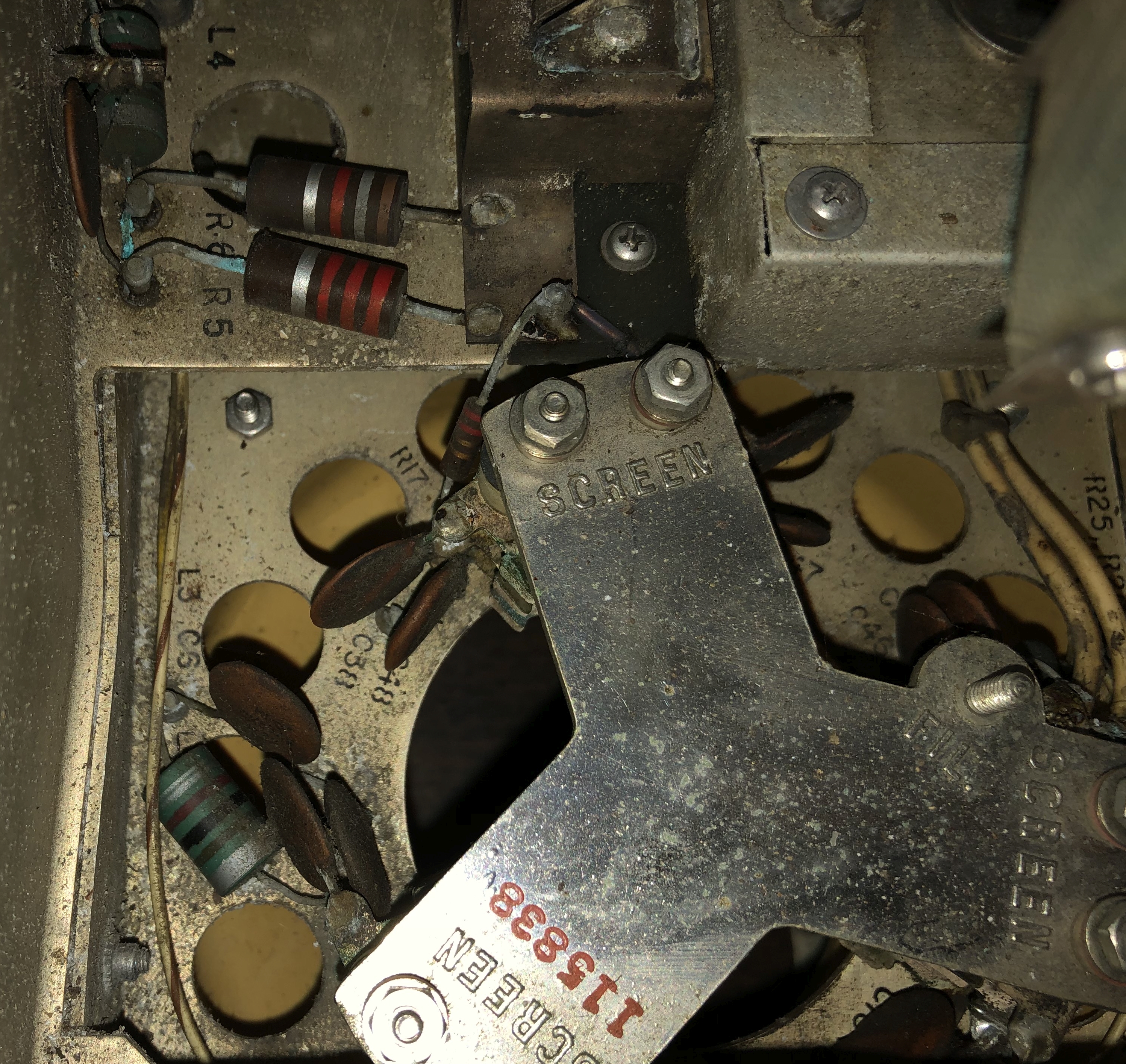

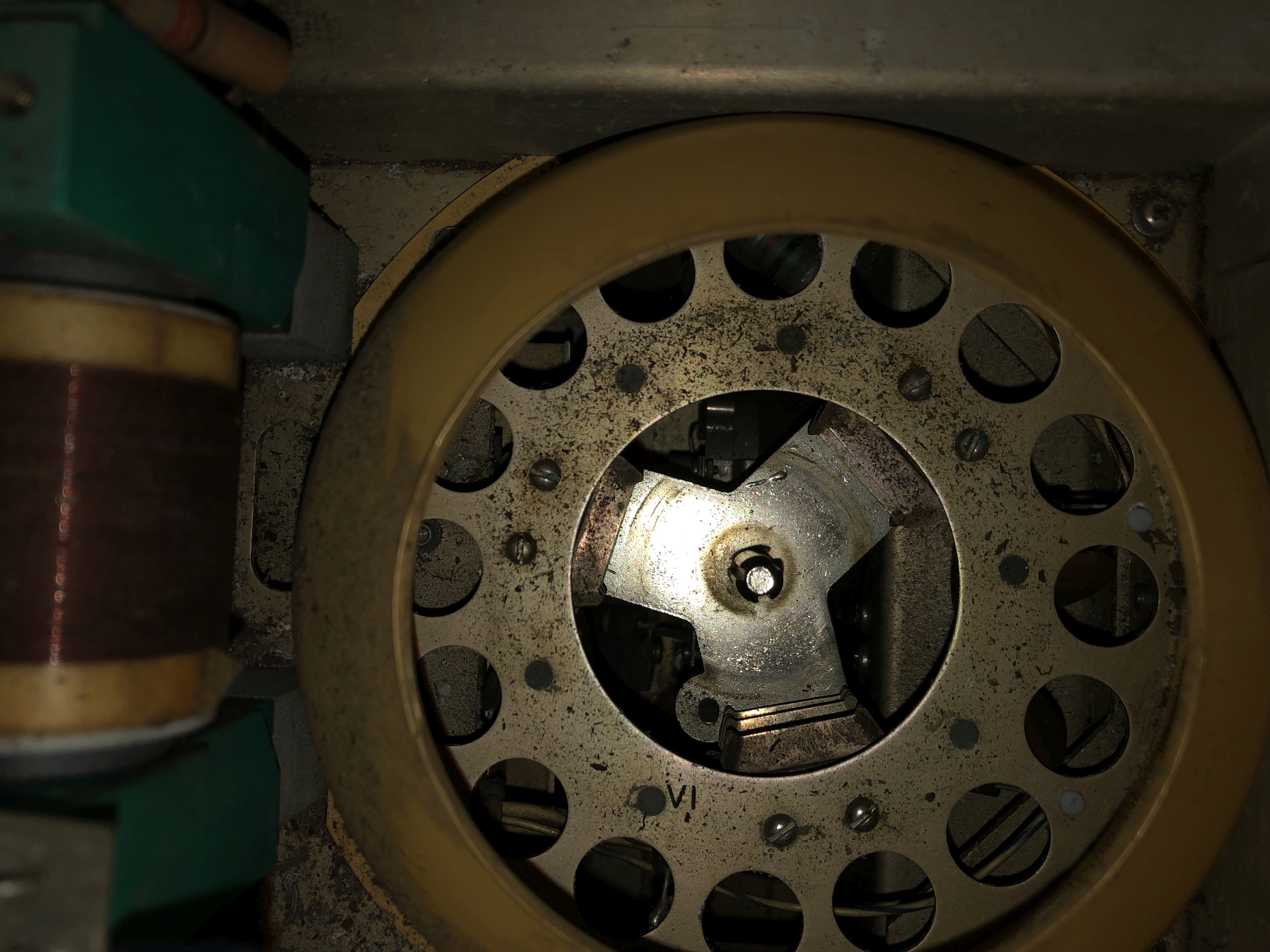

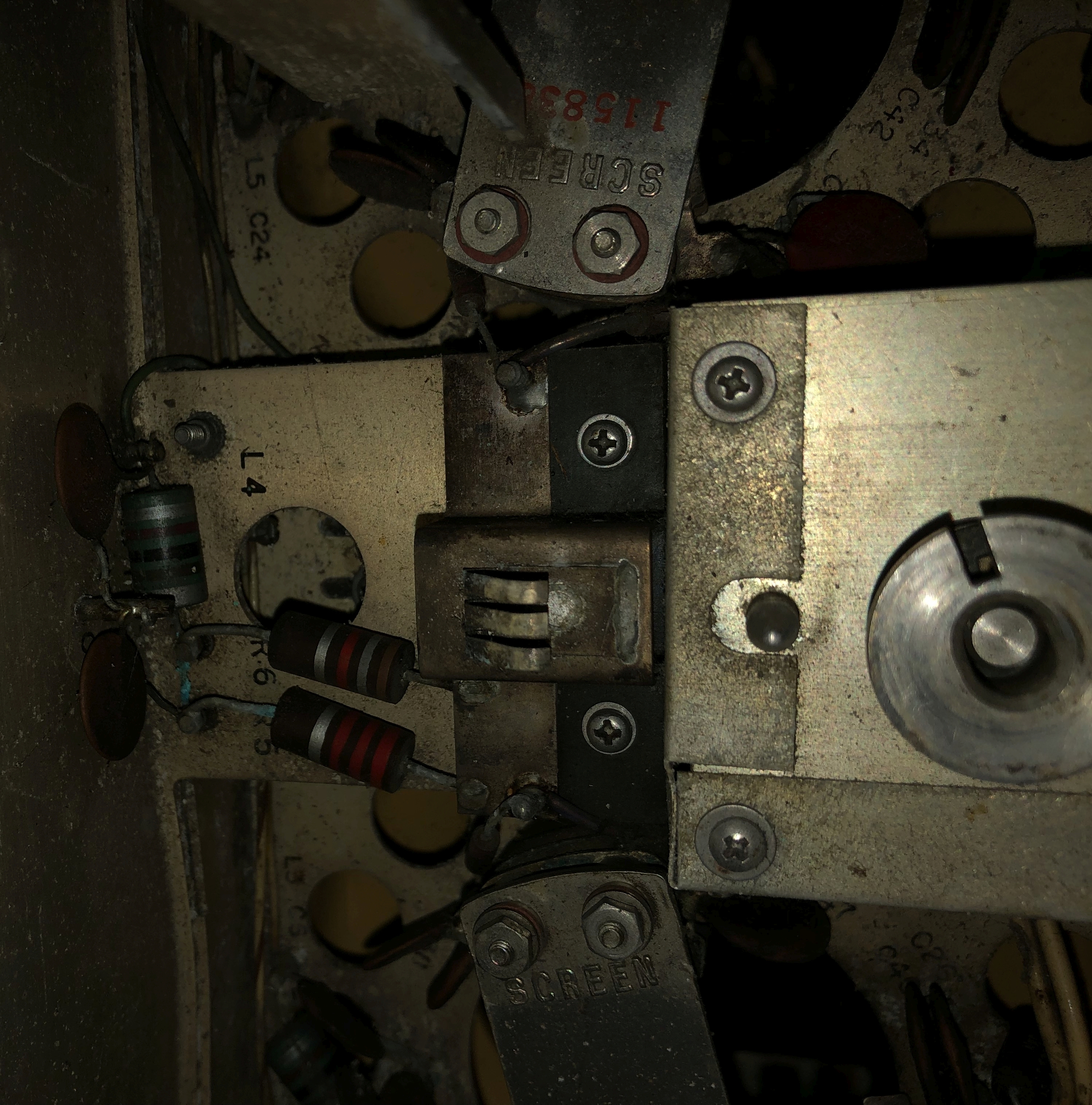

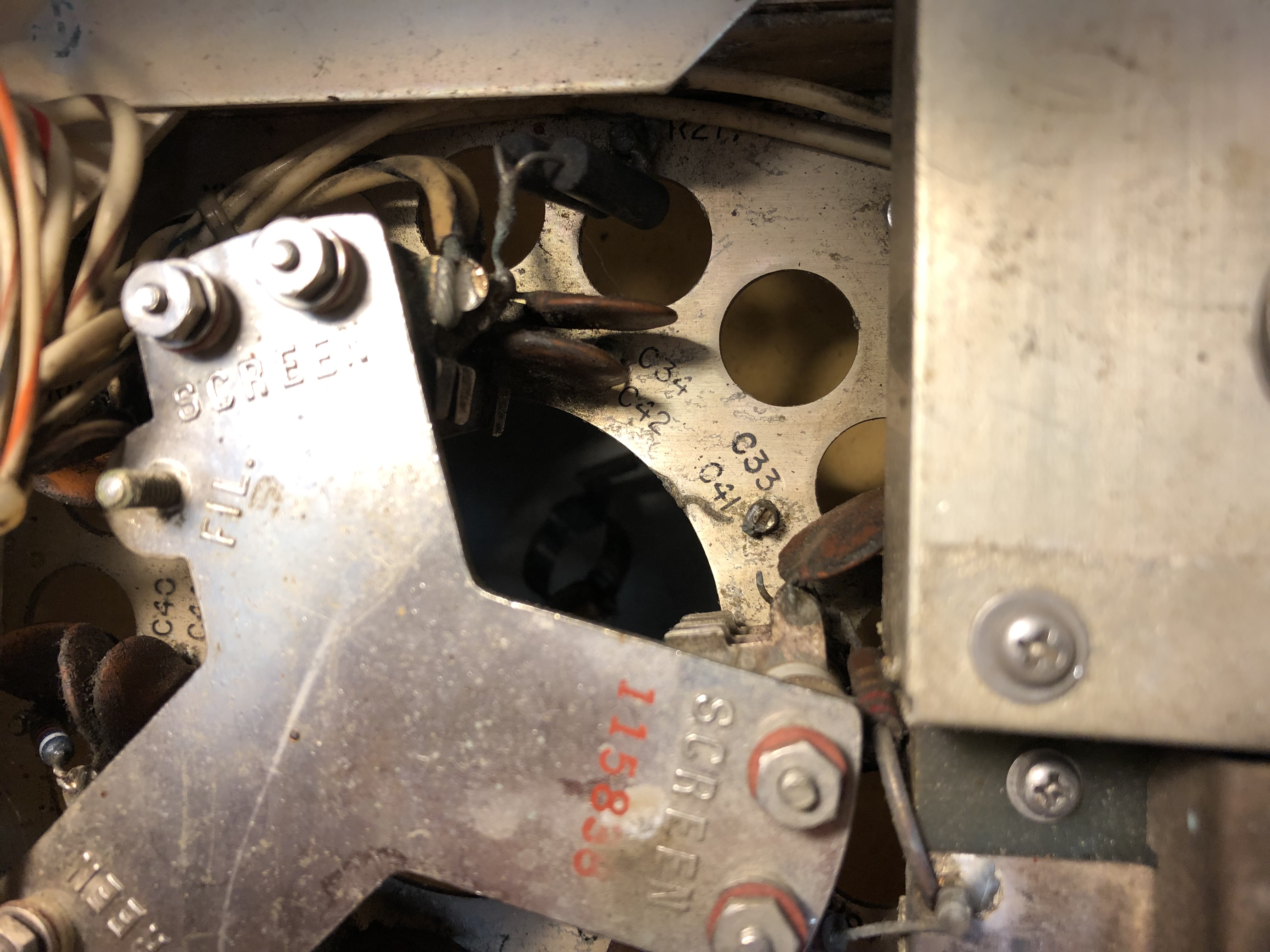

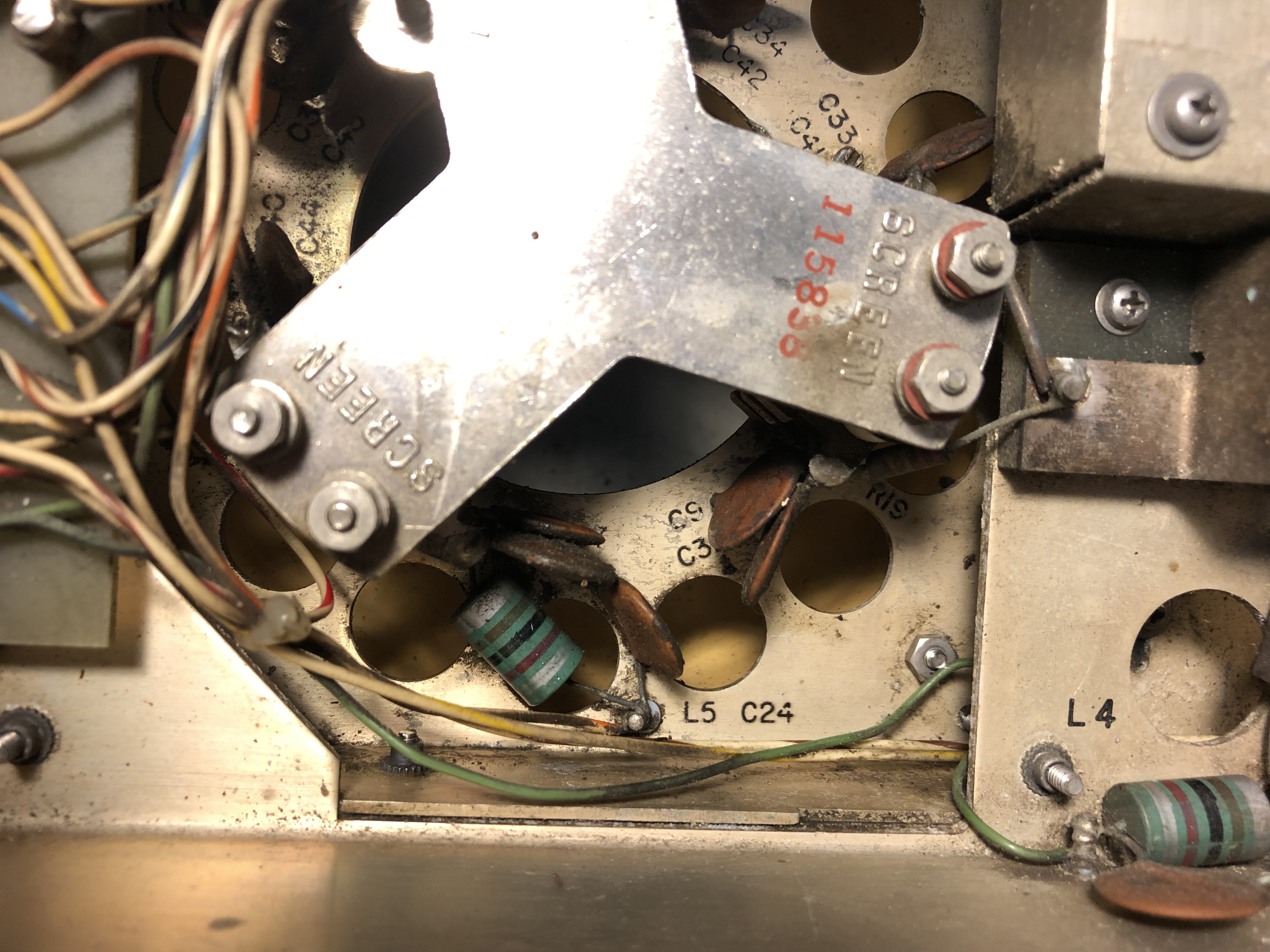

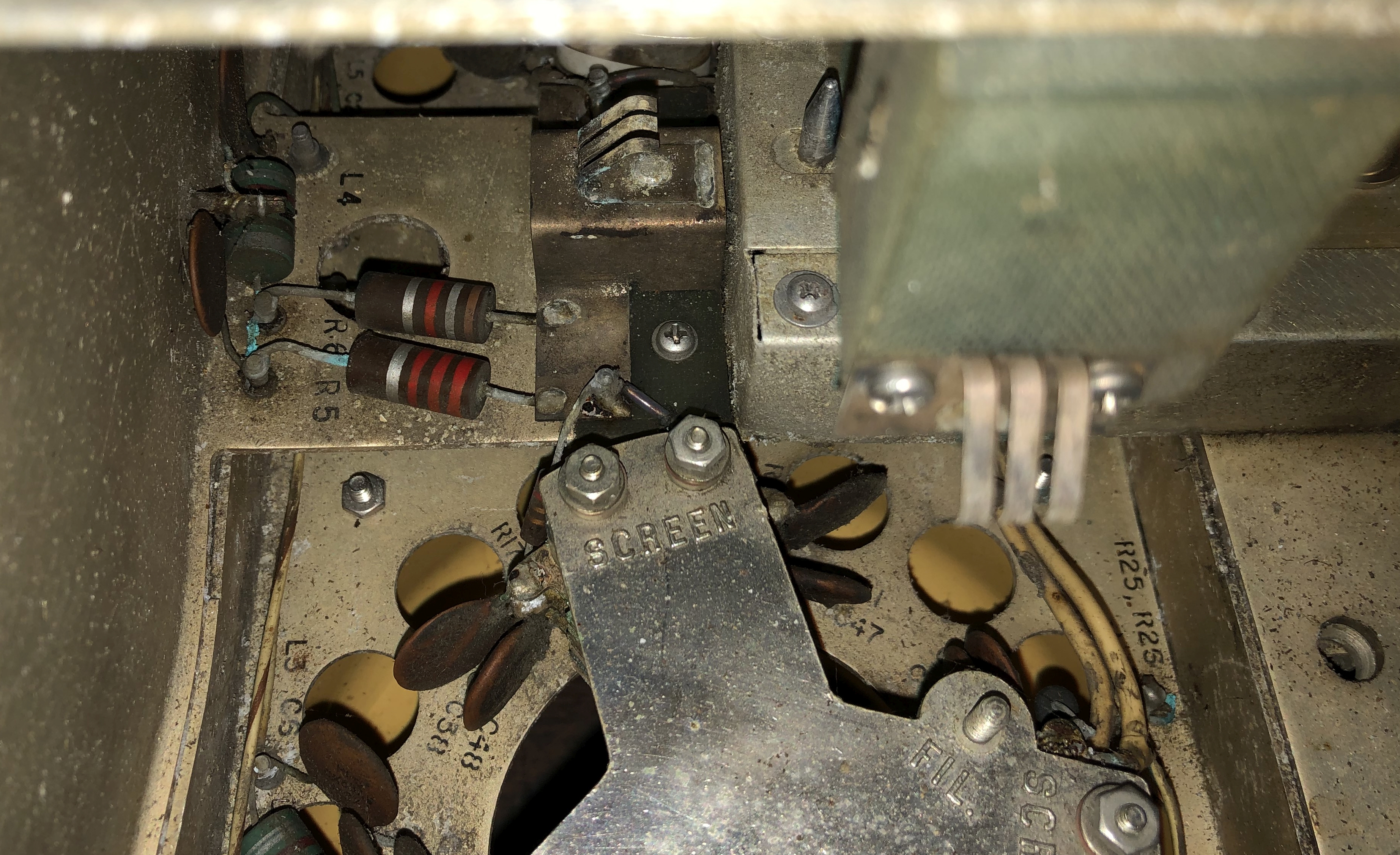

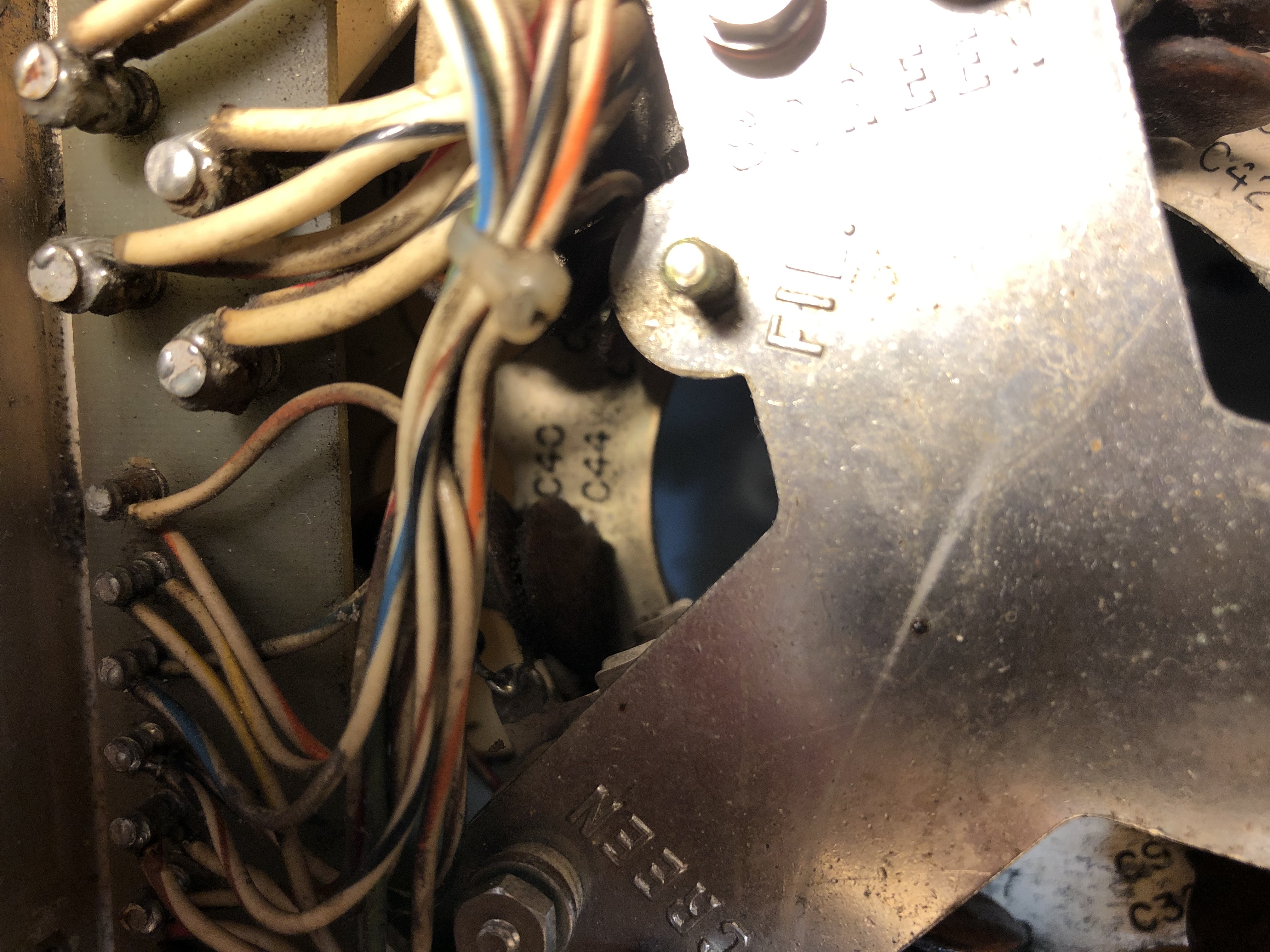

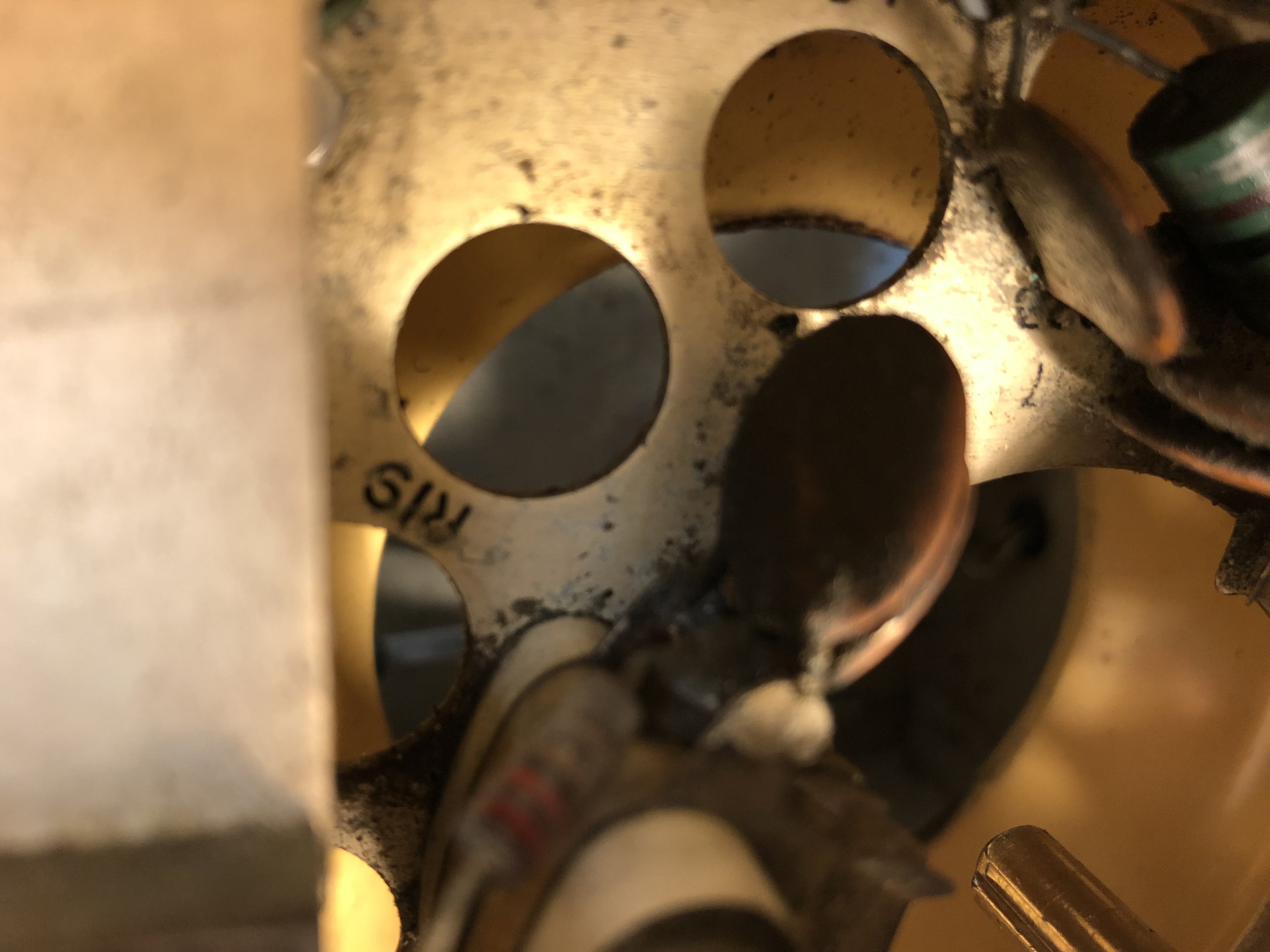

Final tube sockets from below
IMG_6011.JPG (4950832 bytes) IMG_6012.JPG (4403546 bytes) IMG_6013.JPG (5928820 bytes) IMG_6014.JPG (5958641 bytes)
IMG_6015.JPG (2576487 bytes) IMG_6016.JPG (423404 bytes) IMG_6017.JPG (5981537 bytes) IMG_6018.JPG (5264793 bytes)

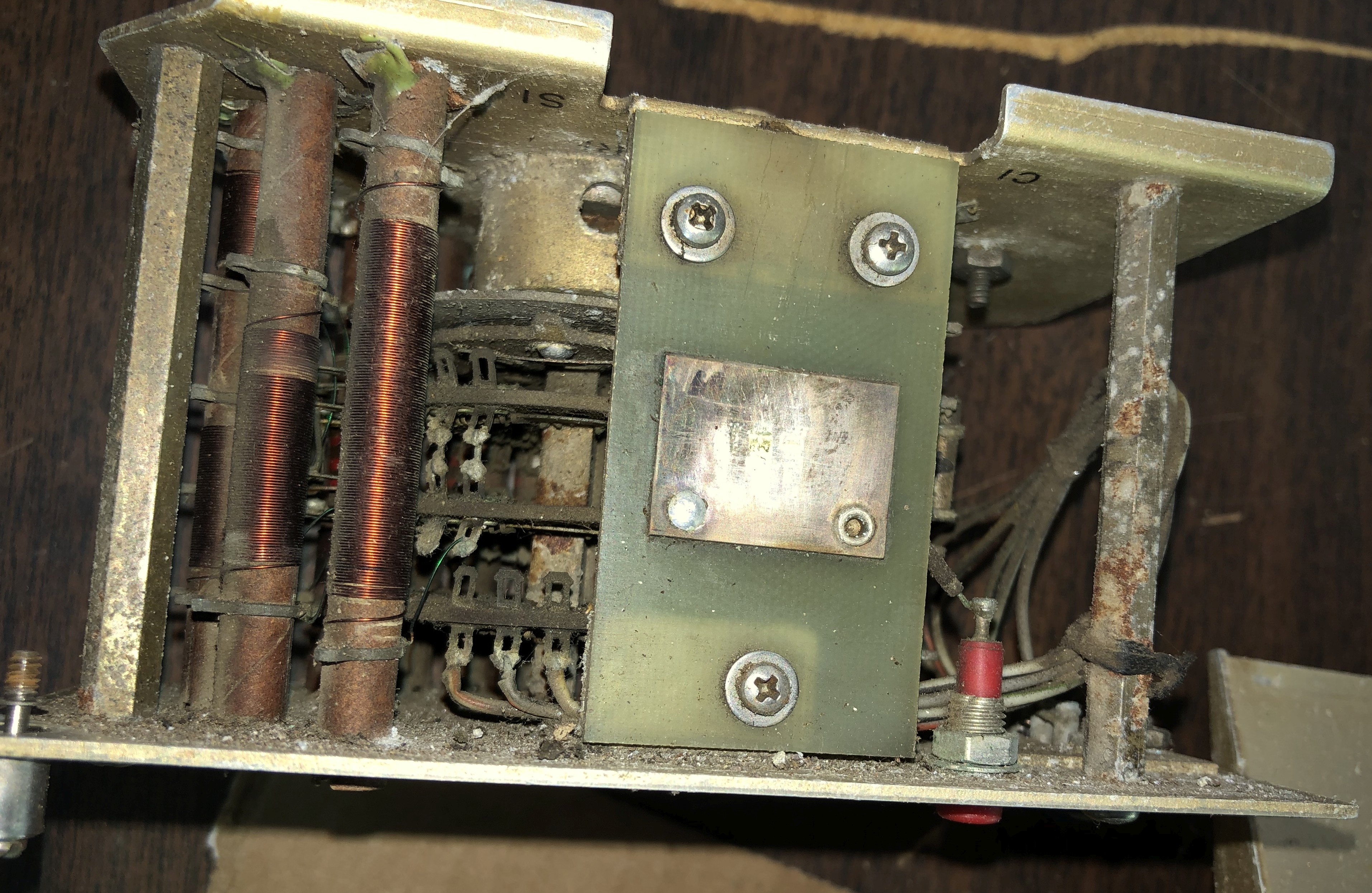

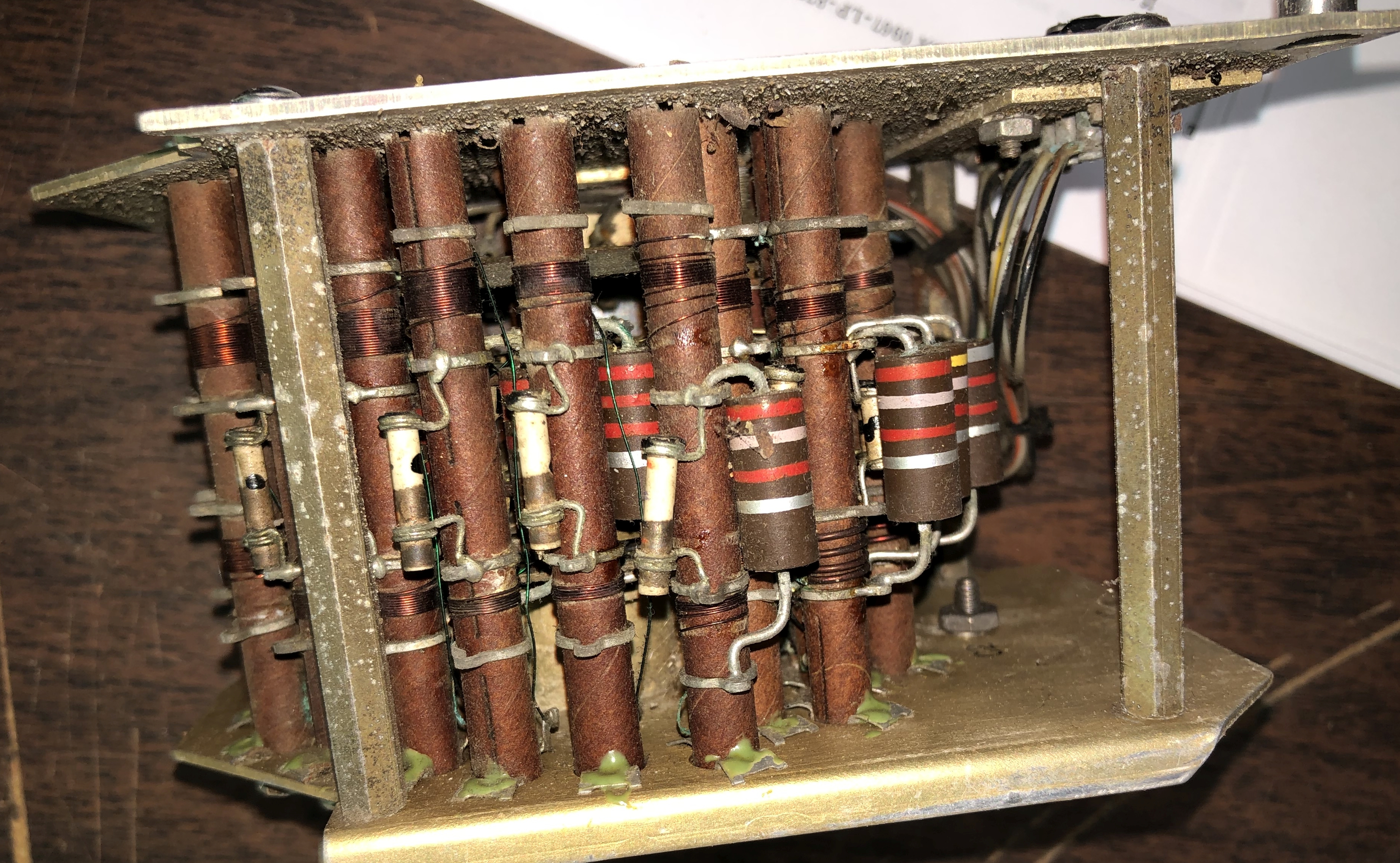

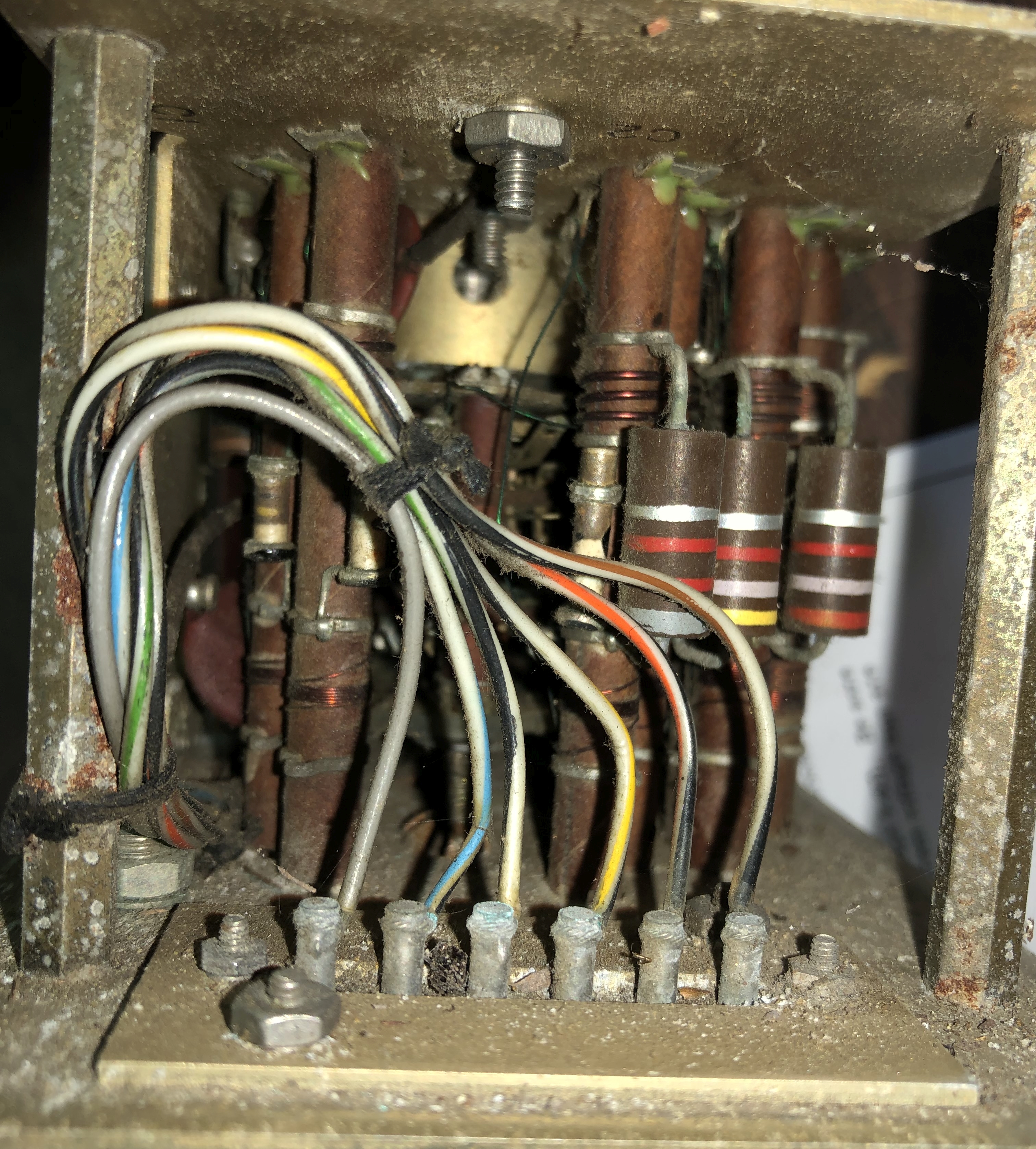

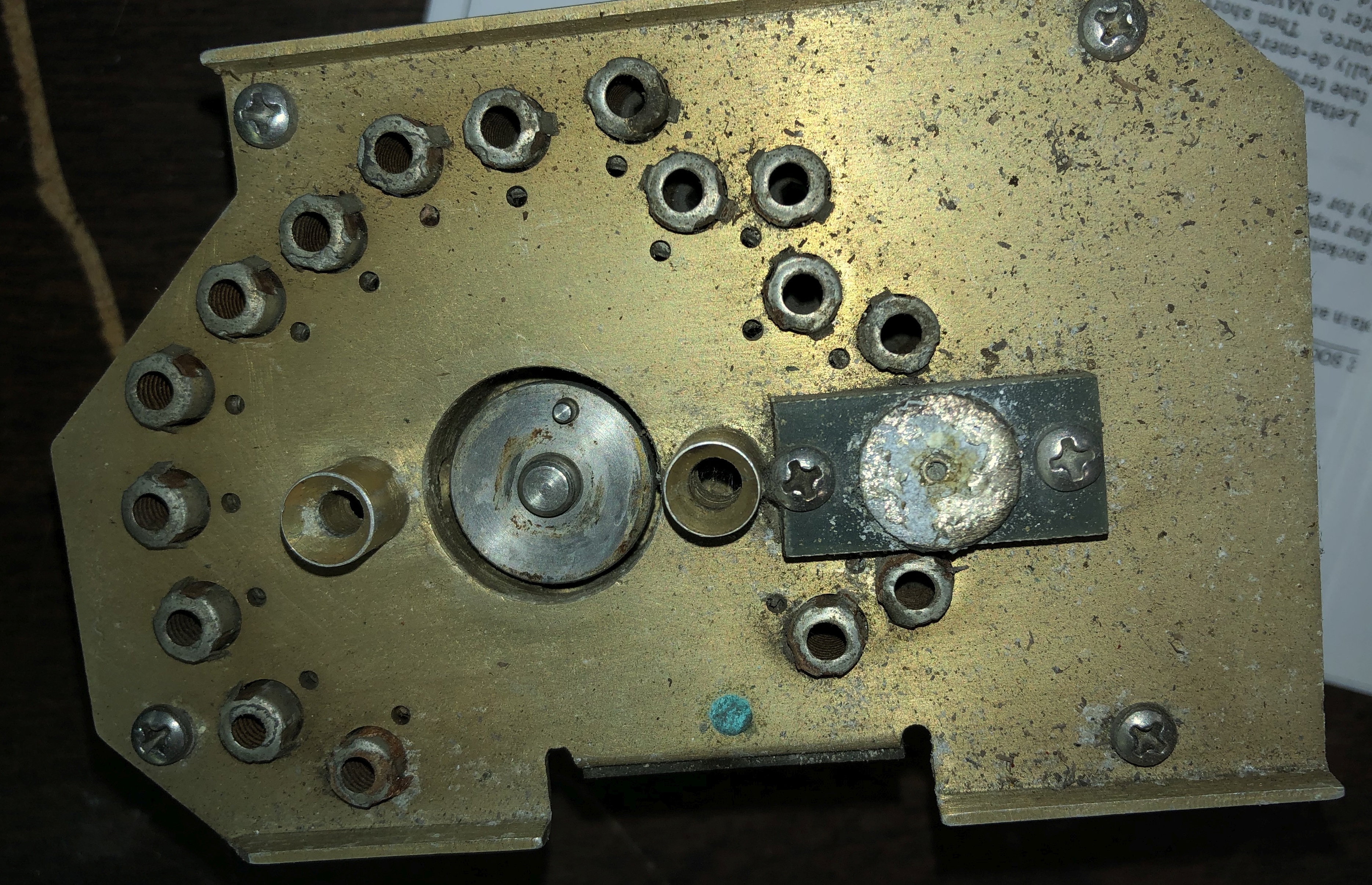

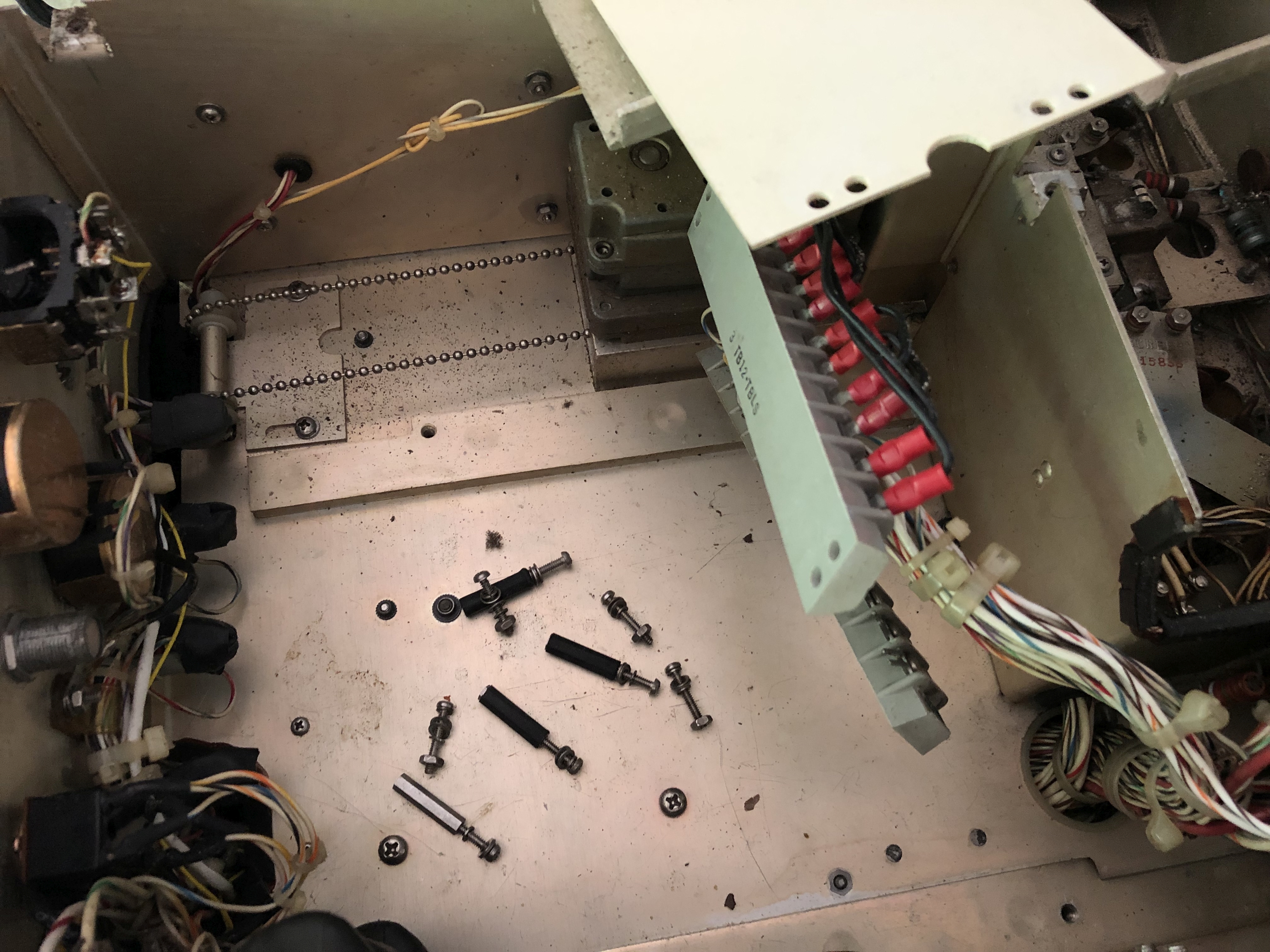

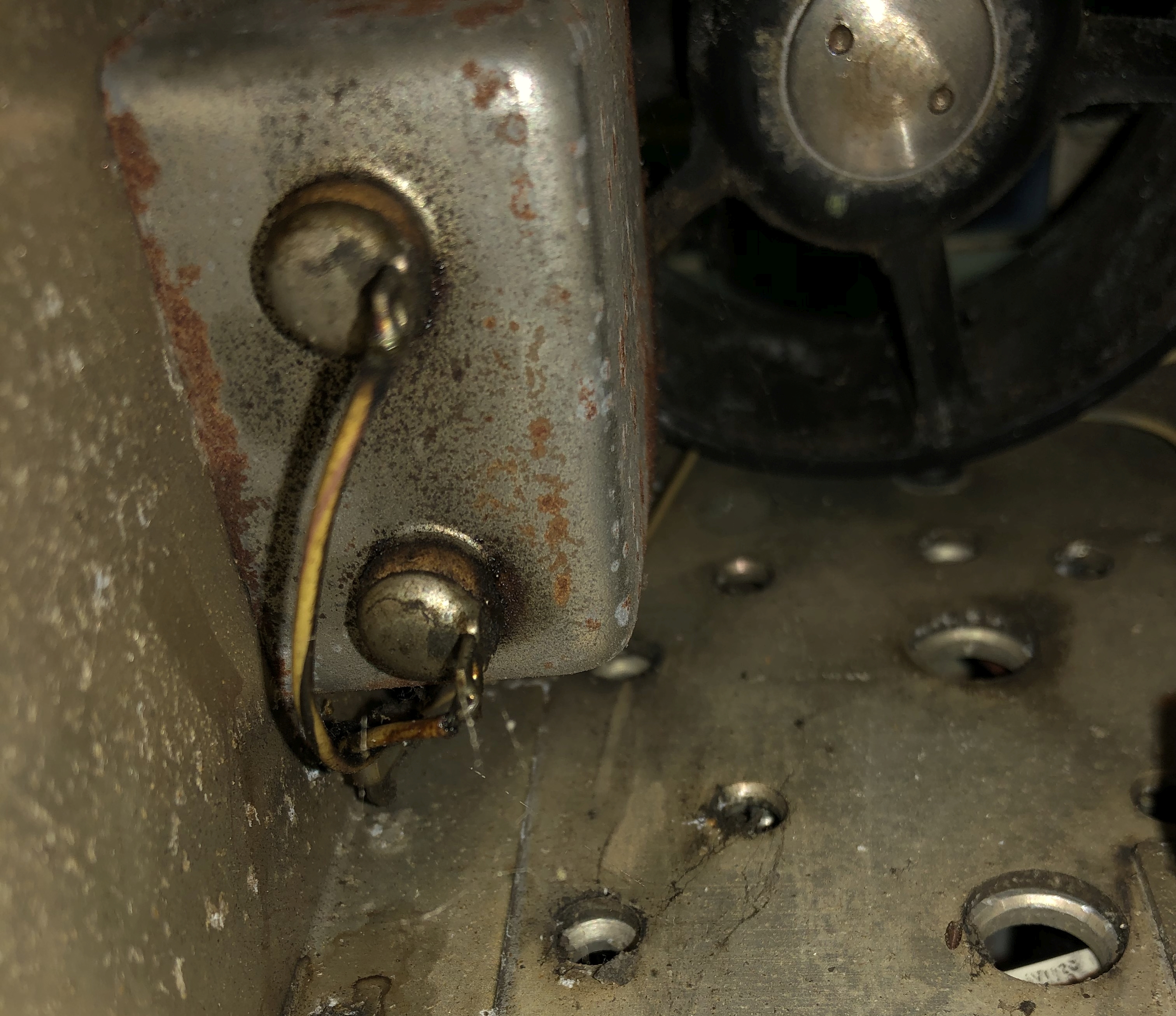

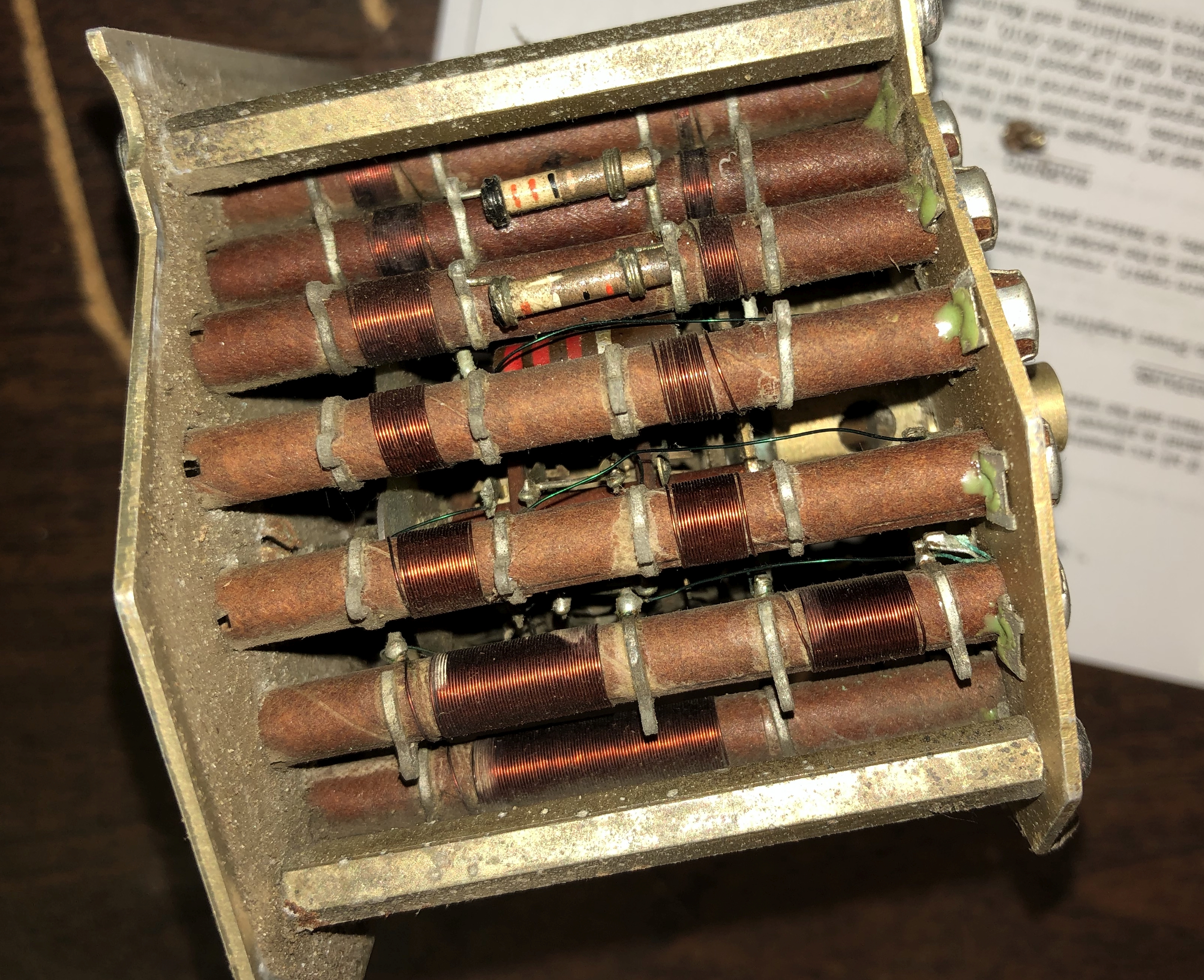

Driver RF transformers
IMG_6019.JPG (5859323 bytes) IMG_6020.JPG (6897472 bytes) IMG_6021.JPG (5592468 bytes) IMG_6022.JPG (5140162 bytes)

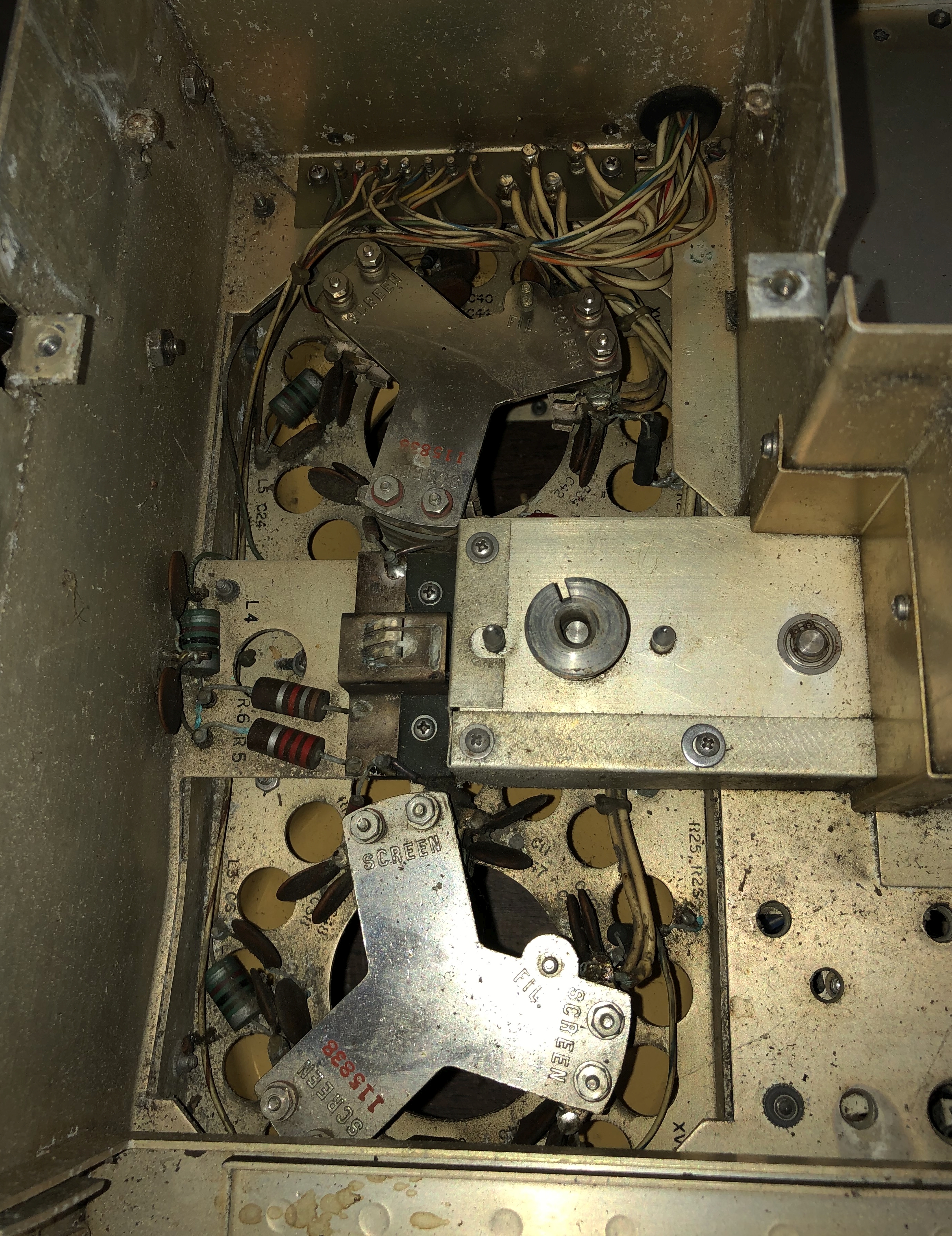

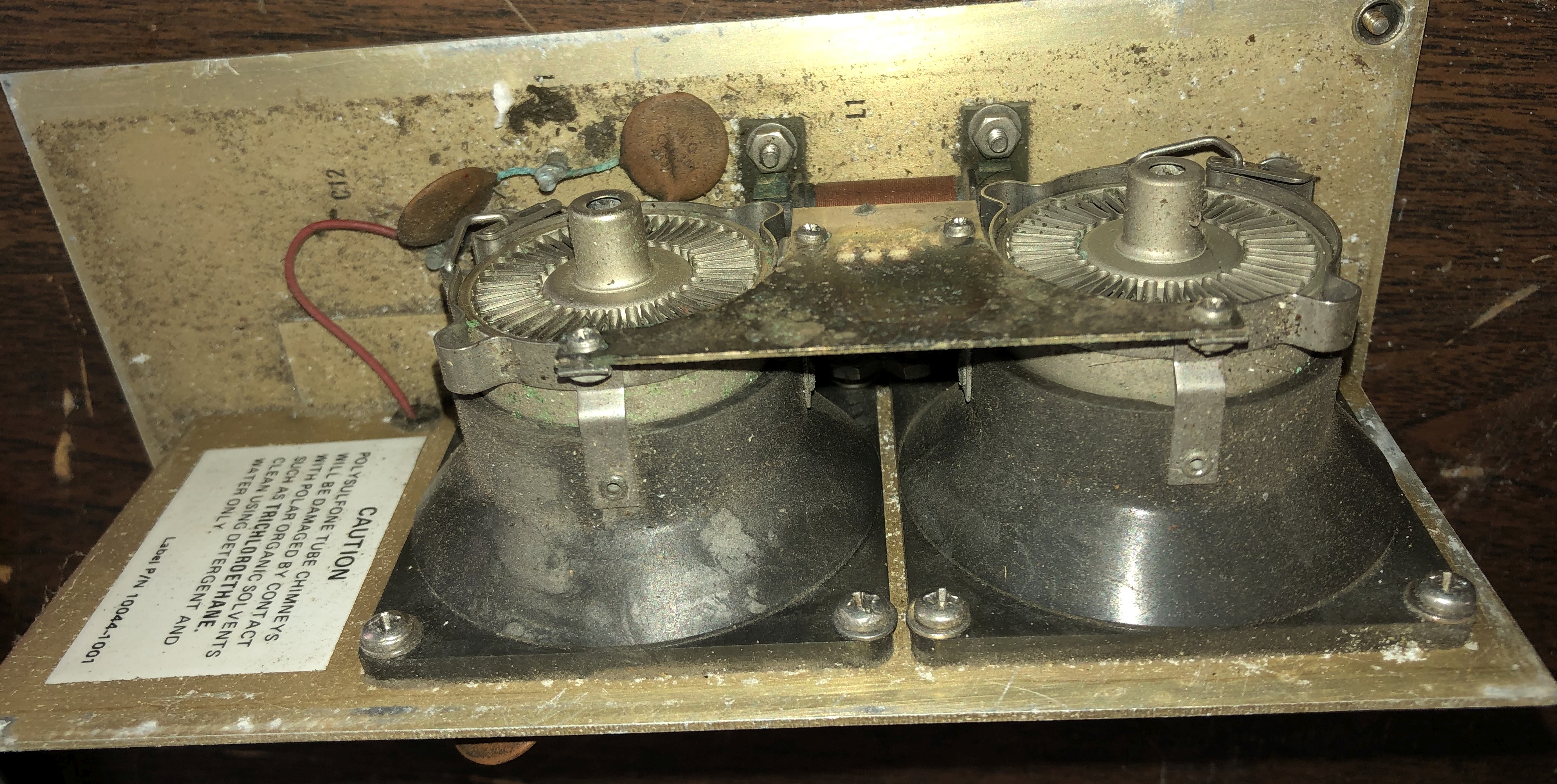

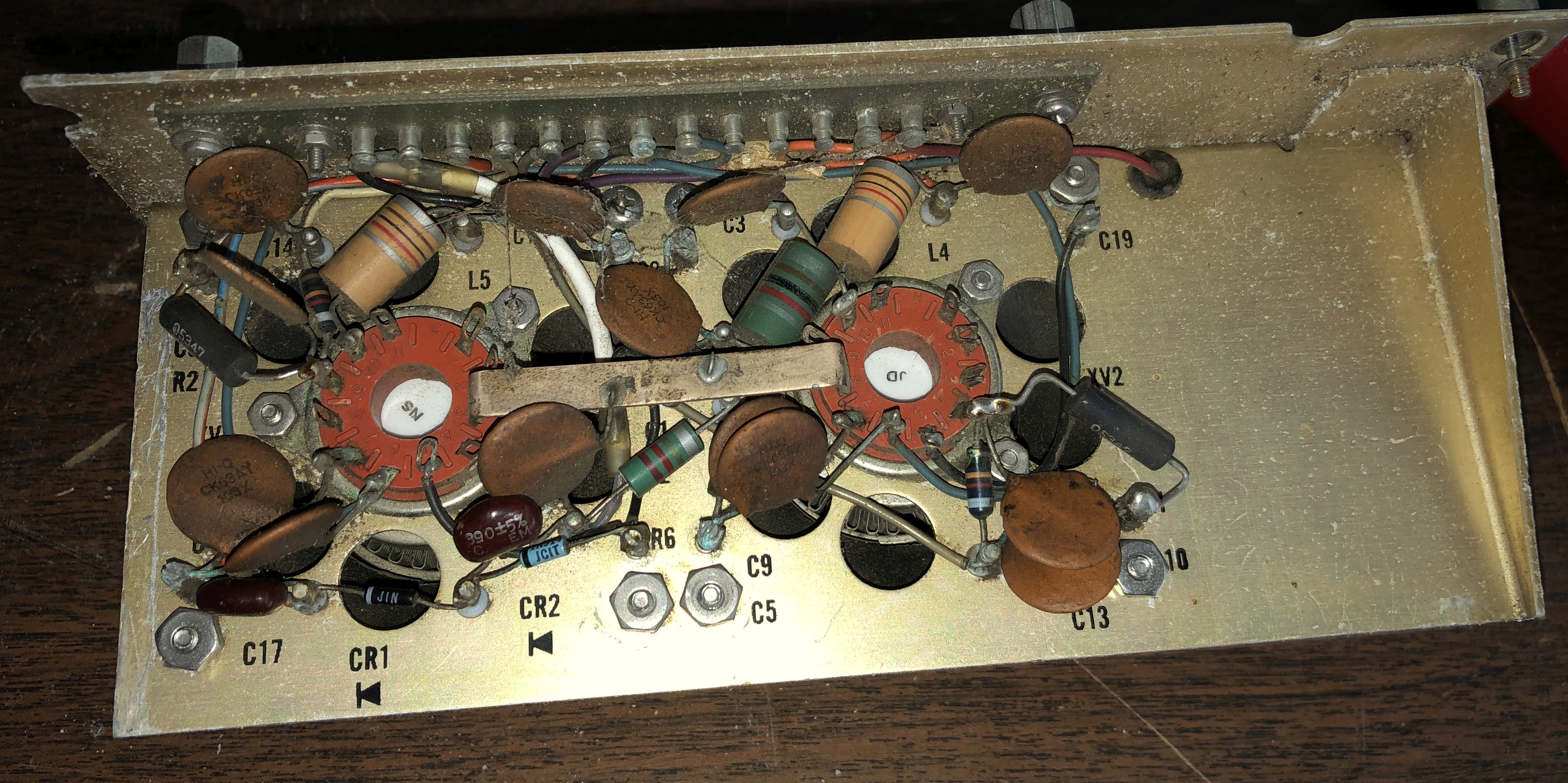

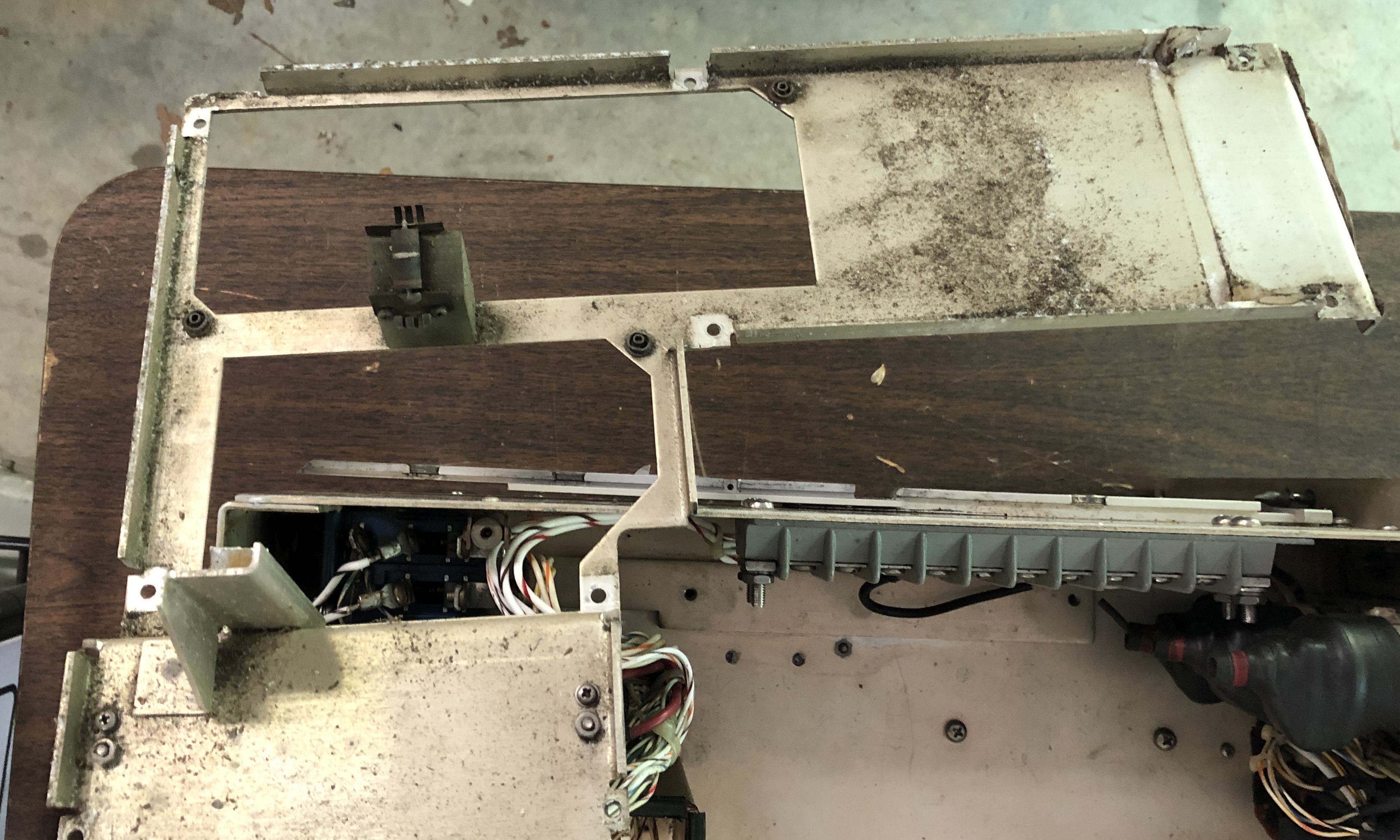

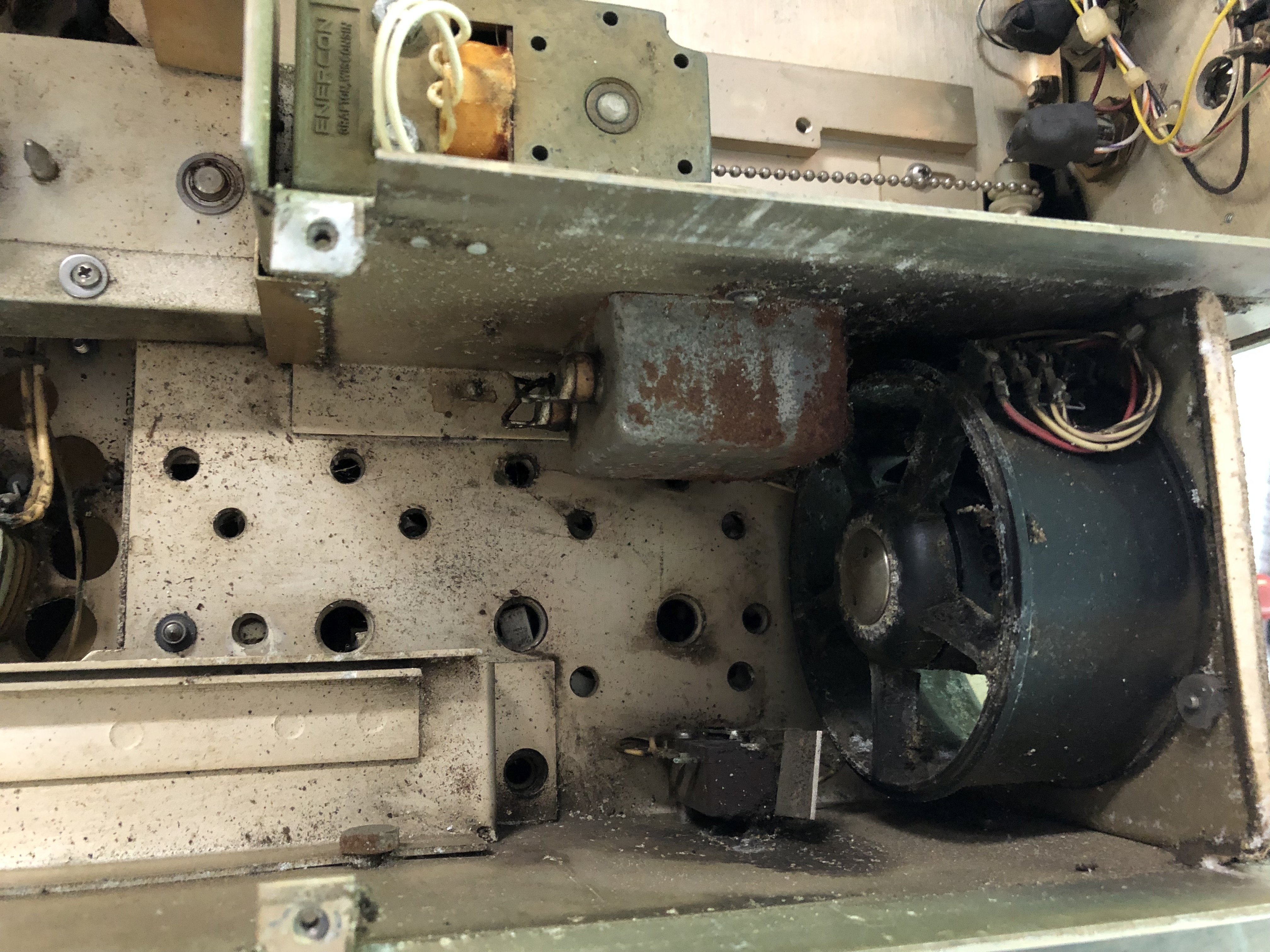

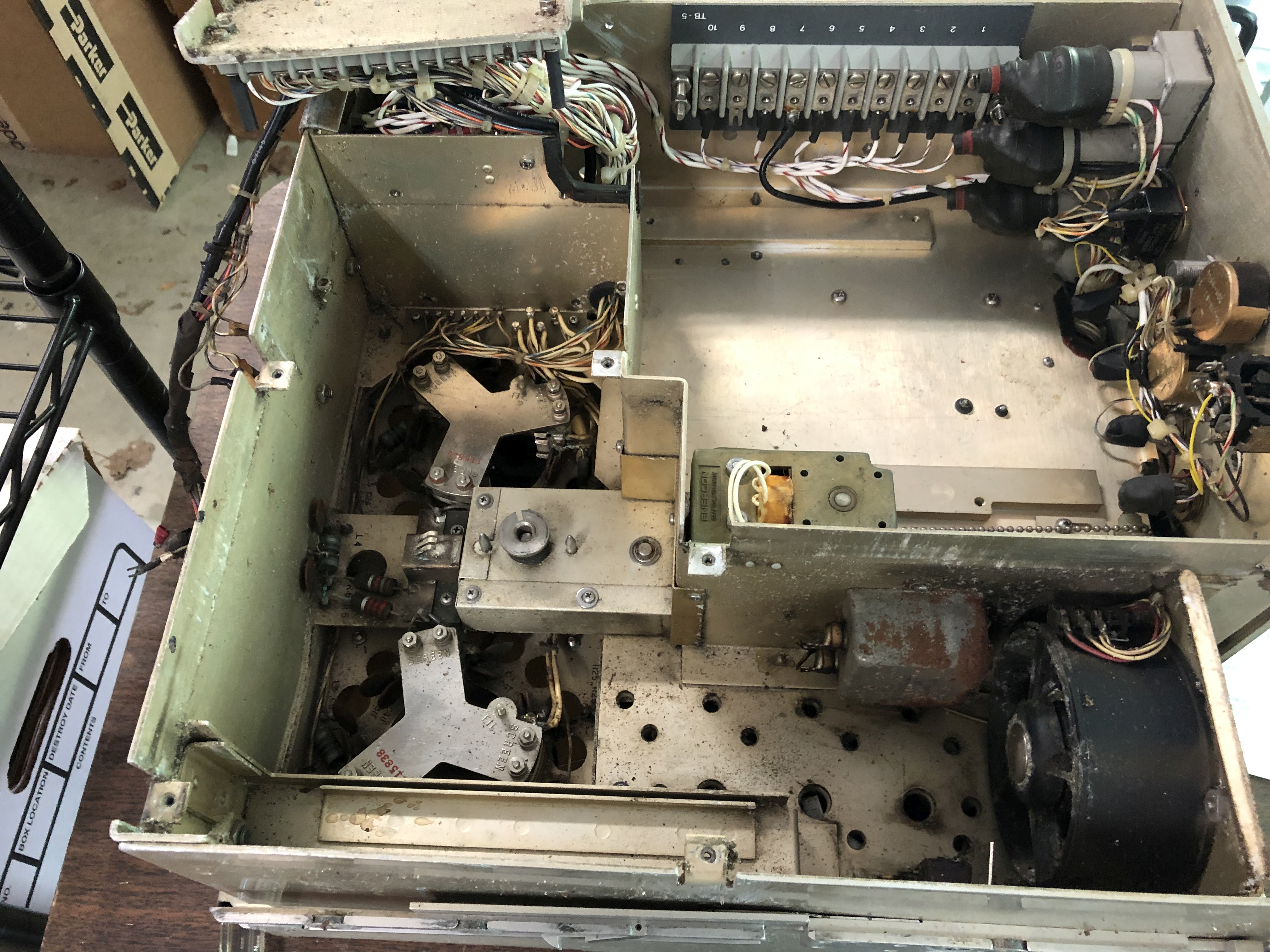

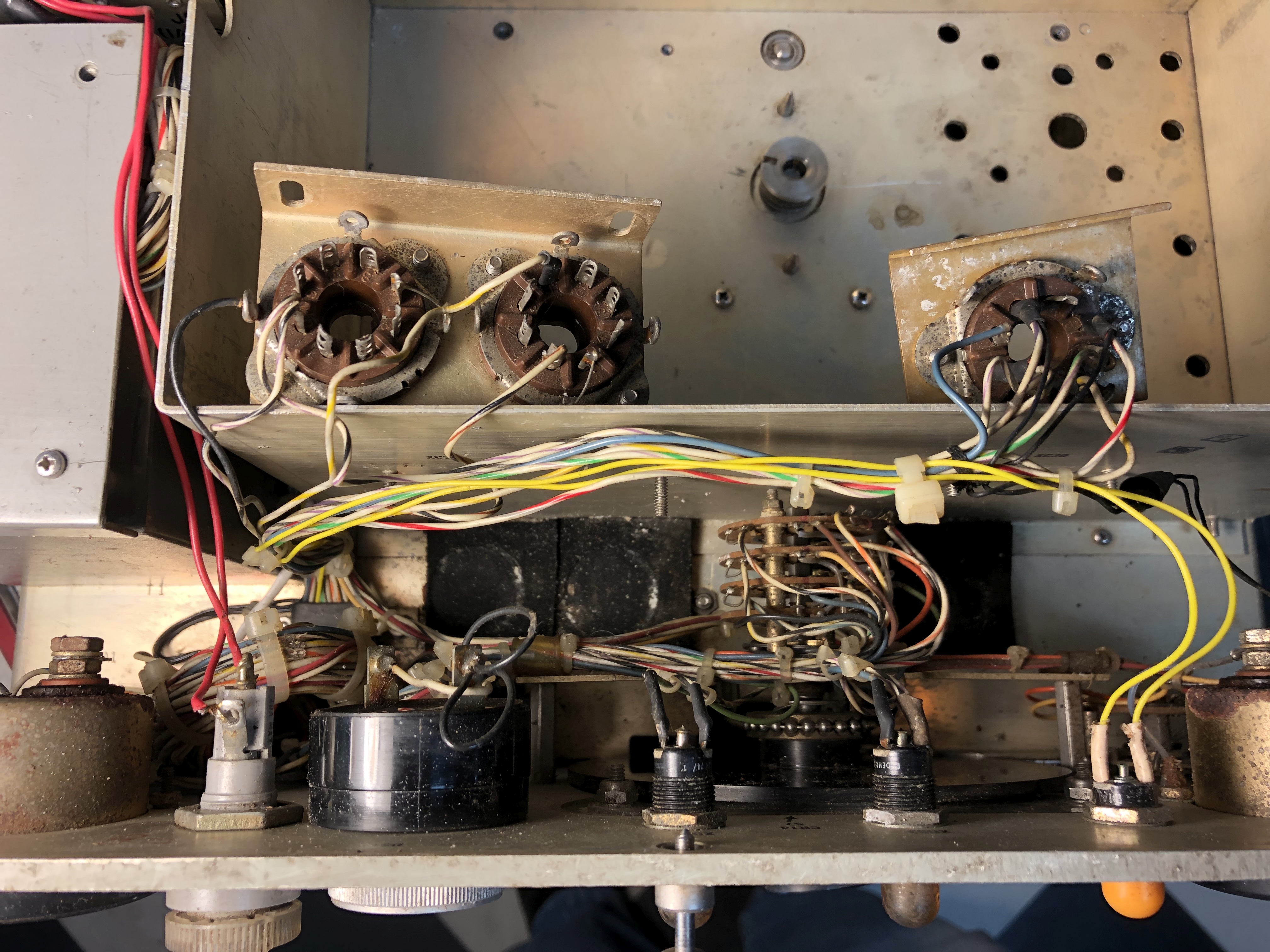

Driver tubes
IMG_6033.JPG (5071753 bytes) IMG_6032.JPG (5399556 bytes) IMG_6031.JPG (5469490 bytes) IMG_6034.JPG (6969626 bytes)

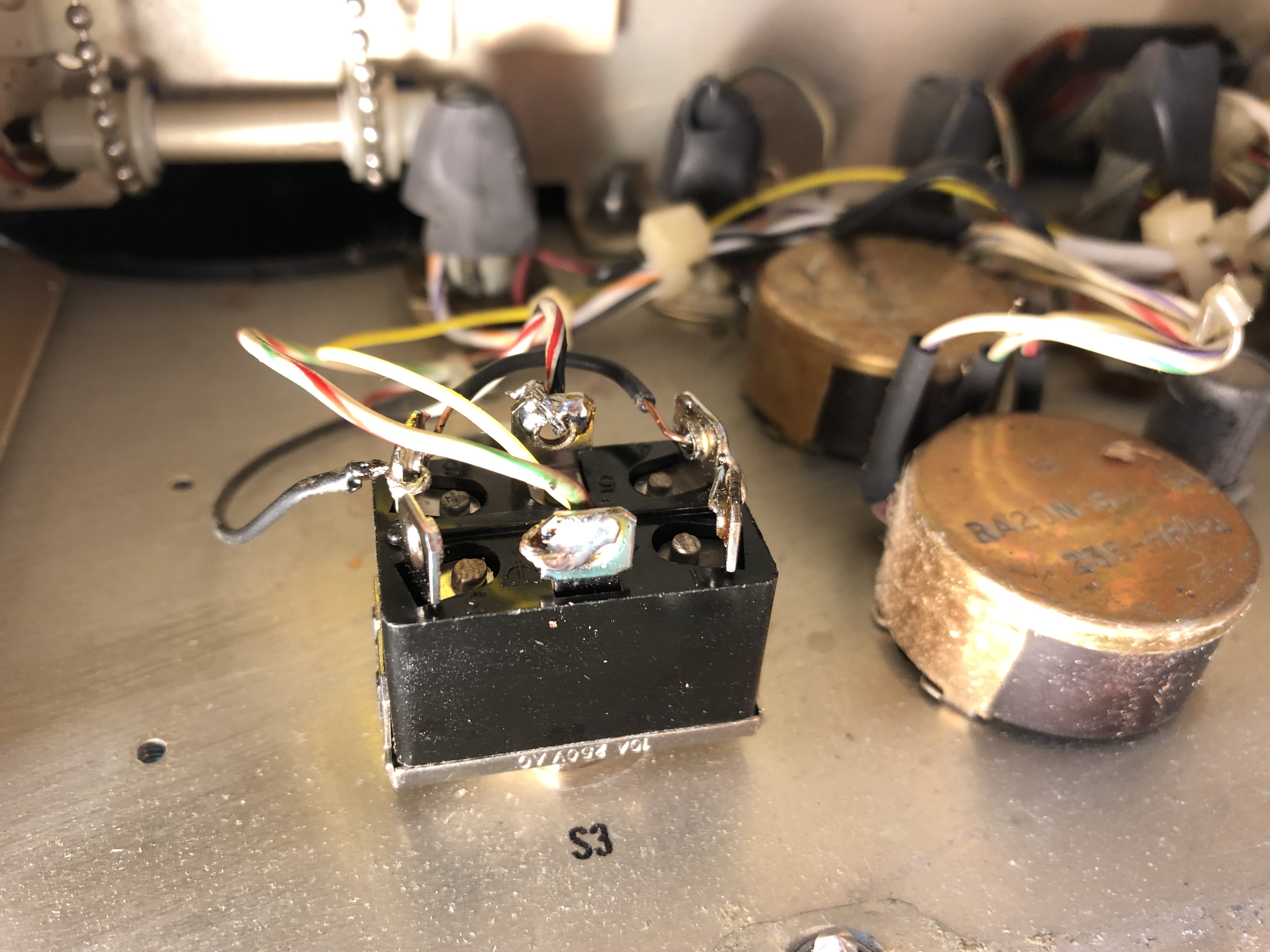

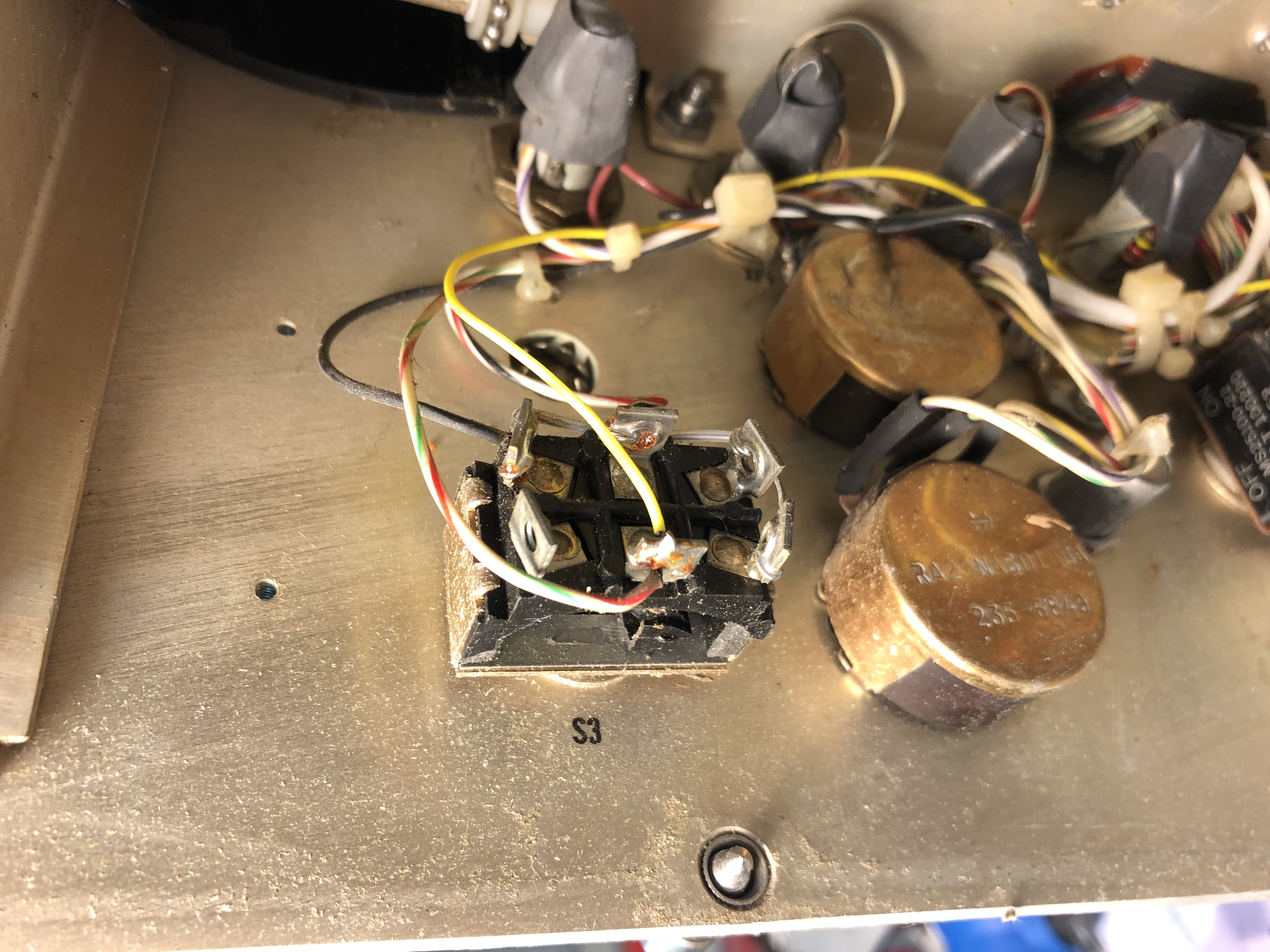

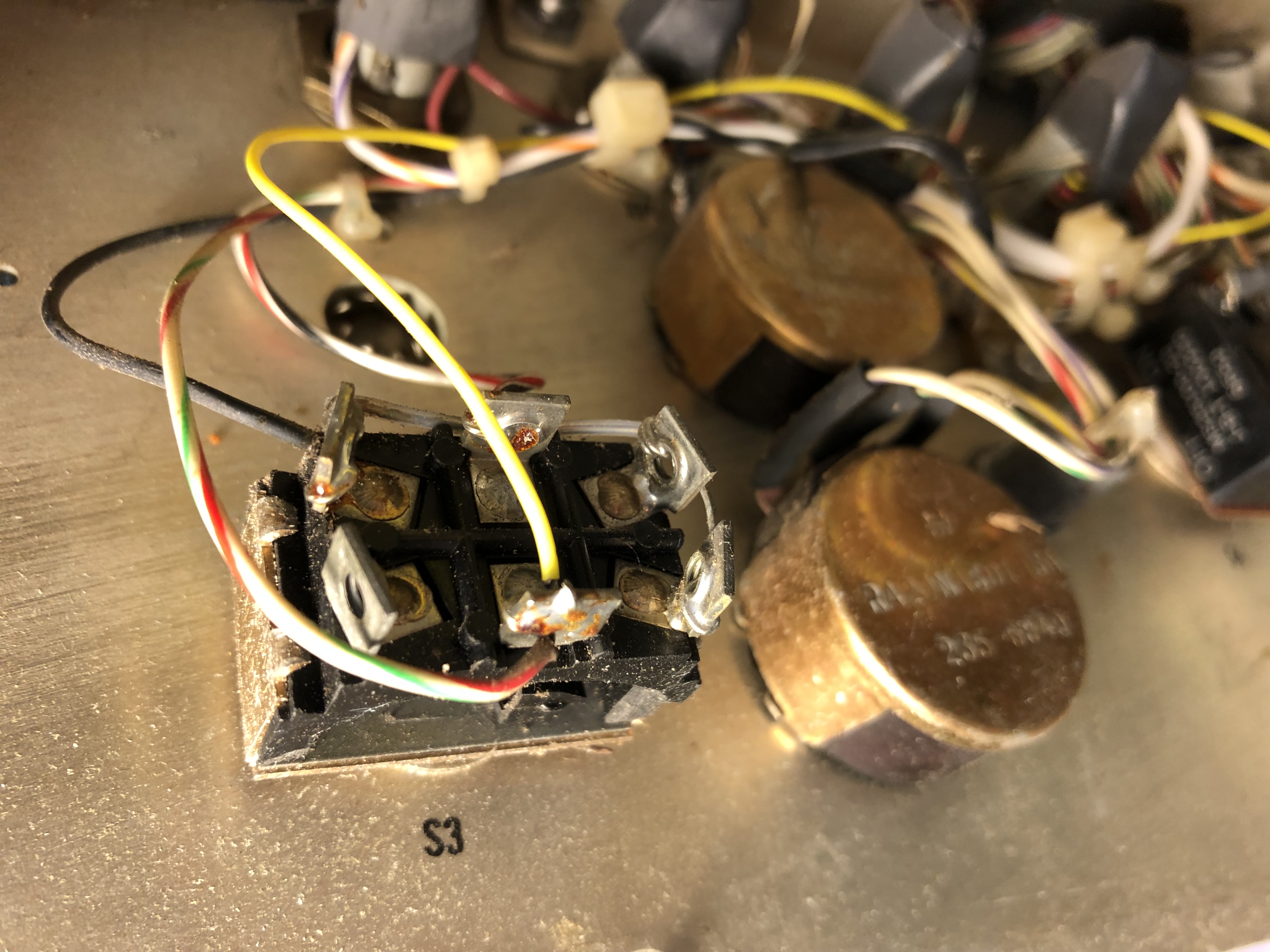

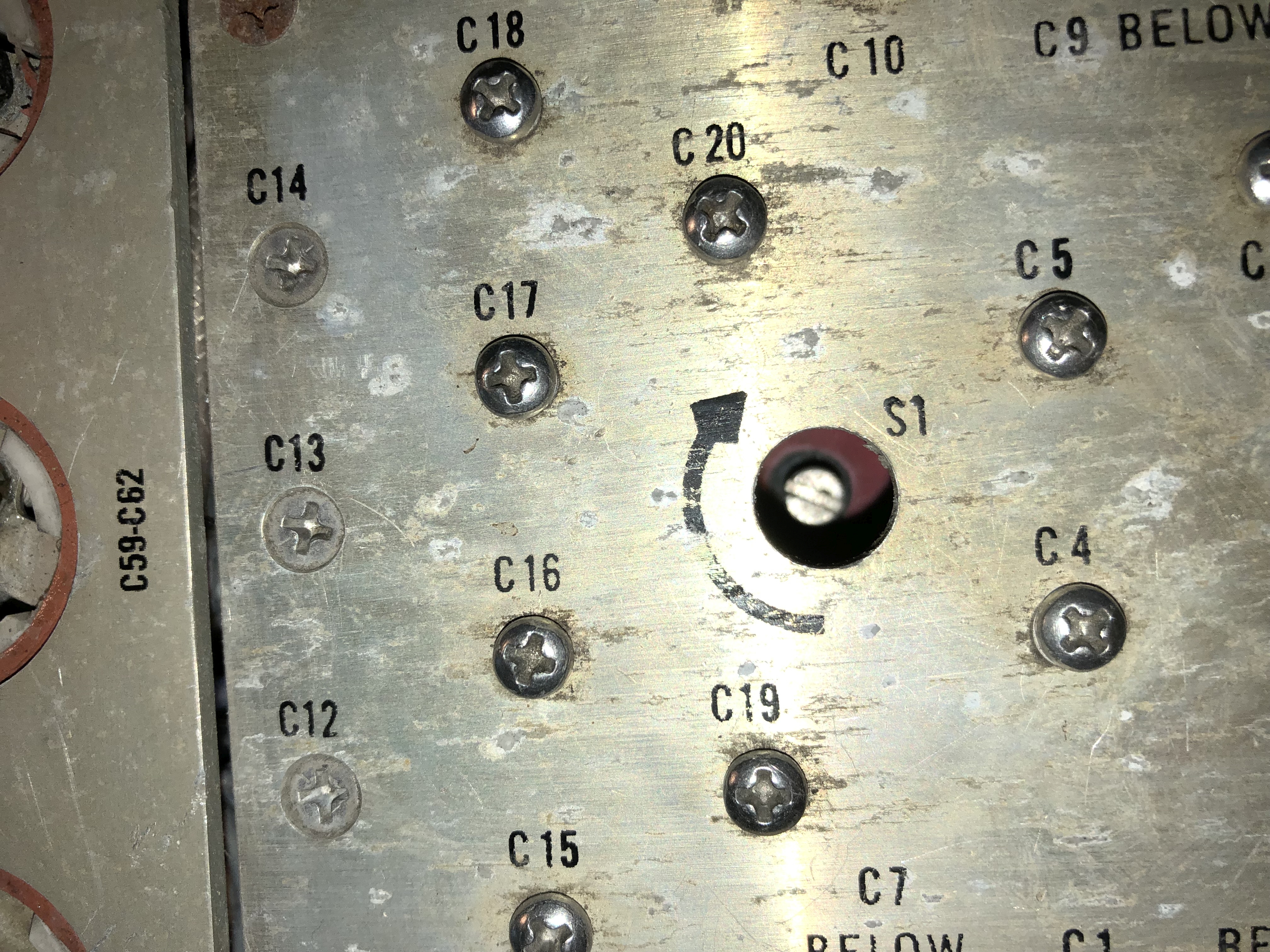

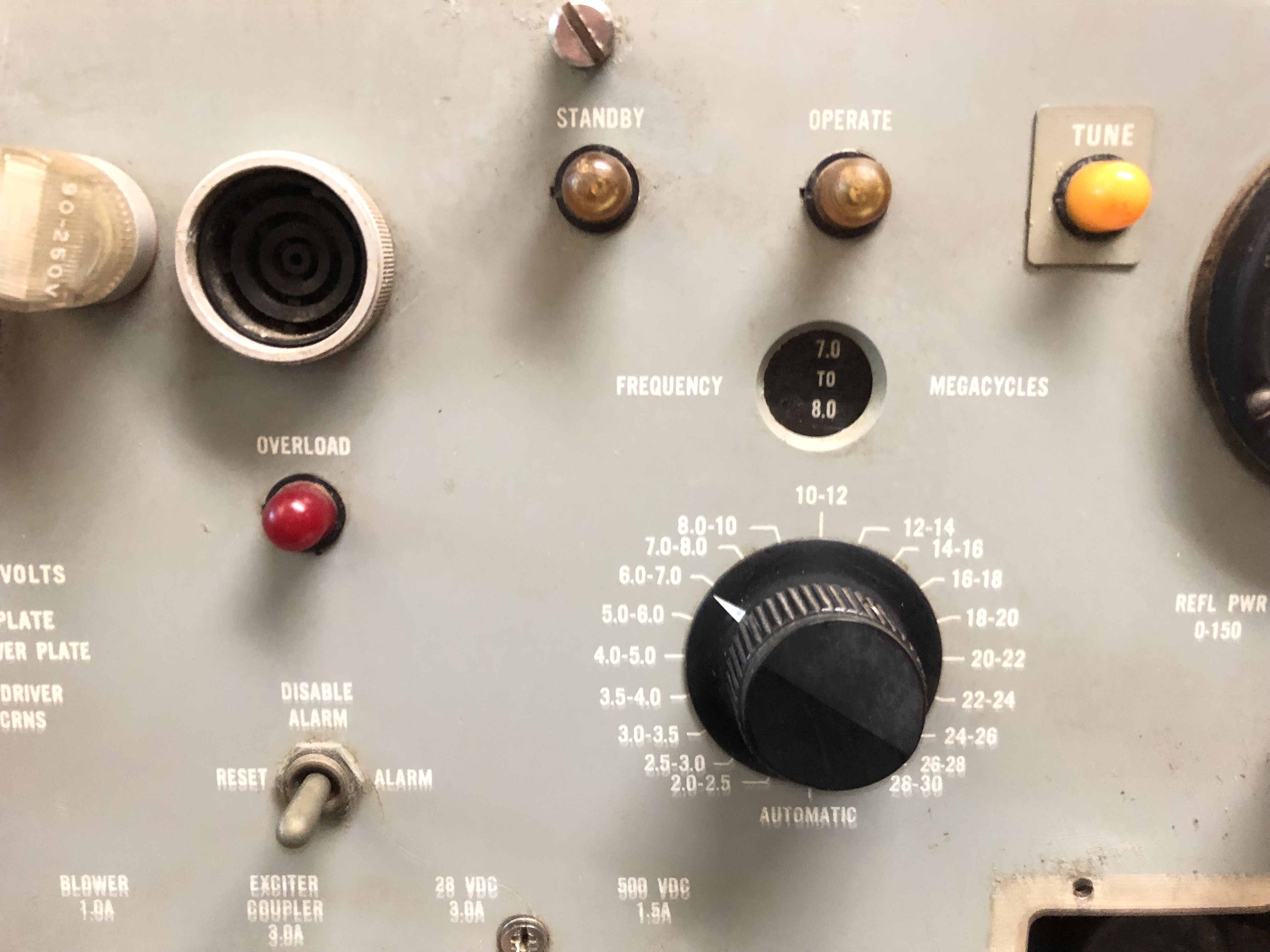

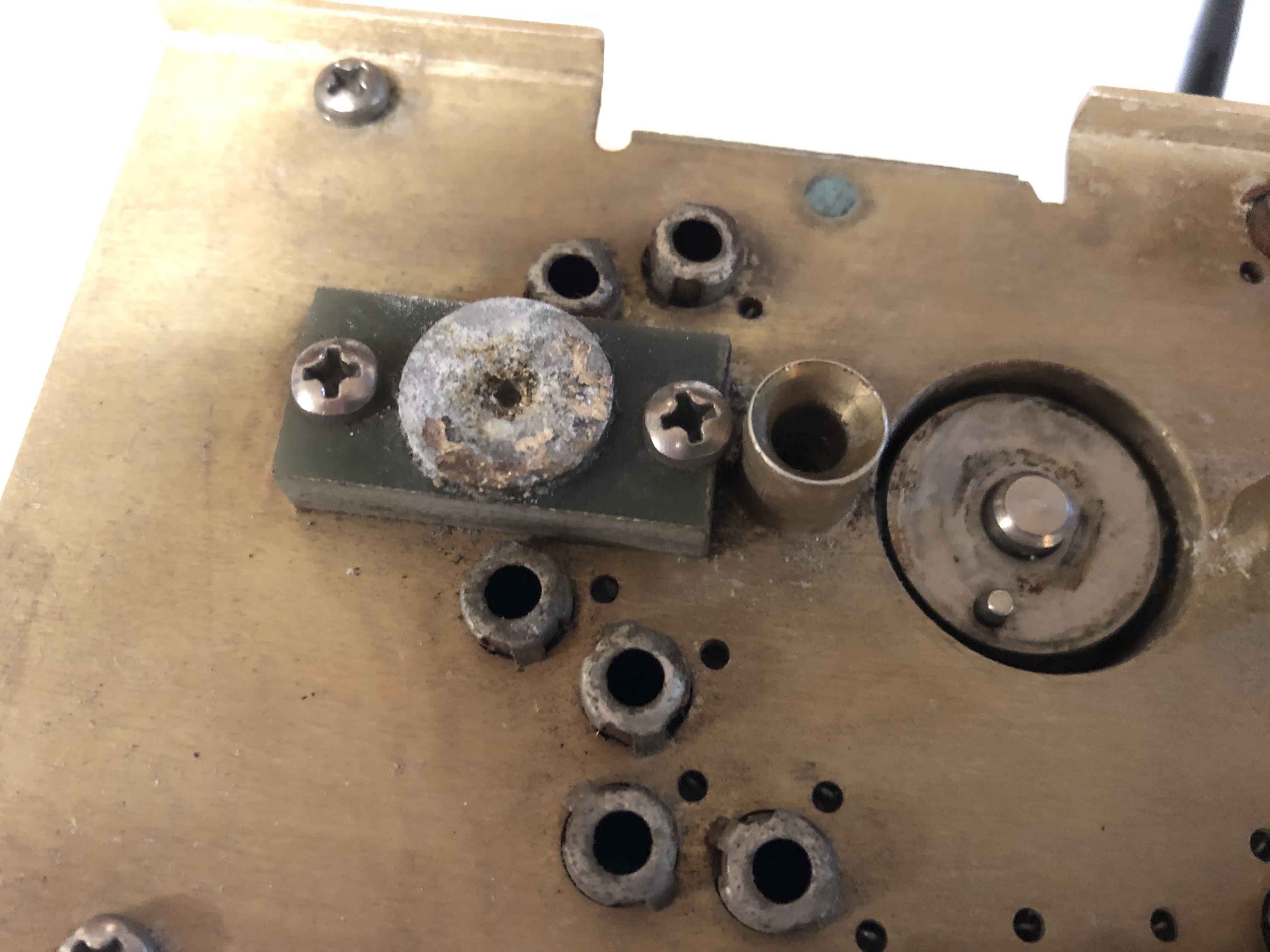

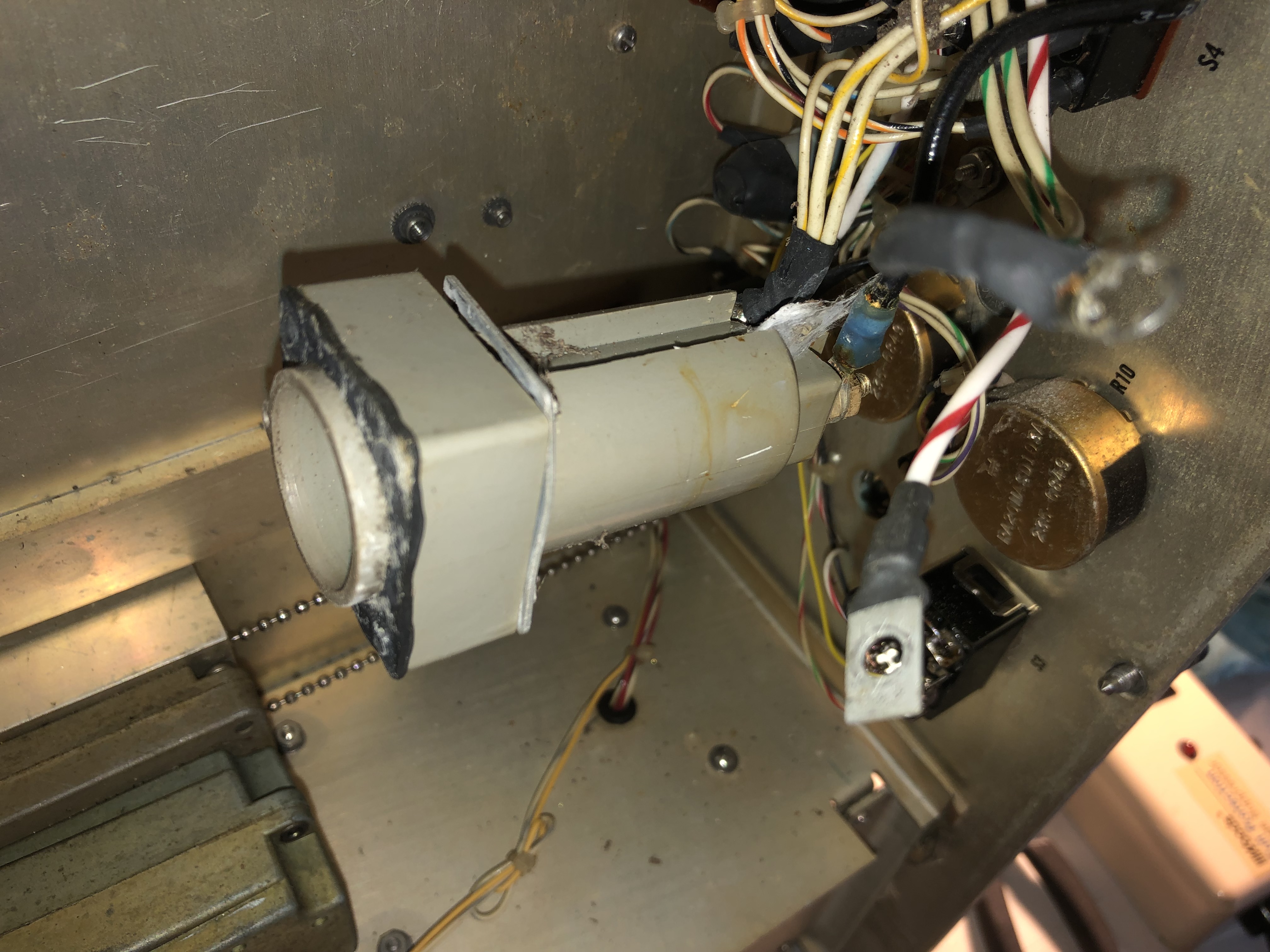

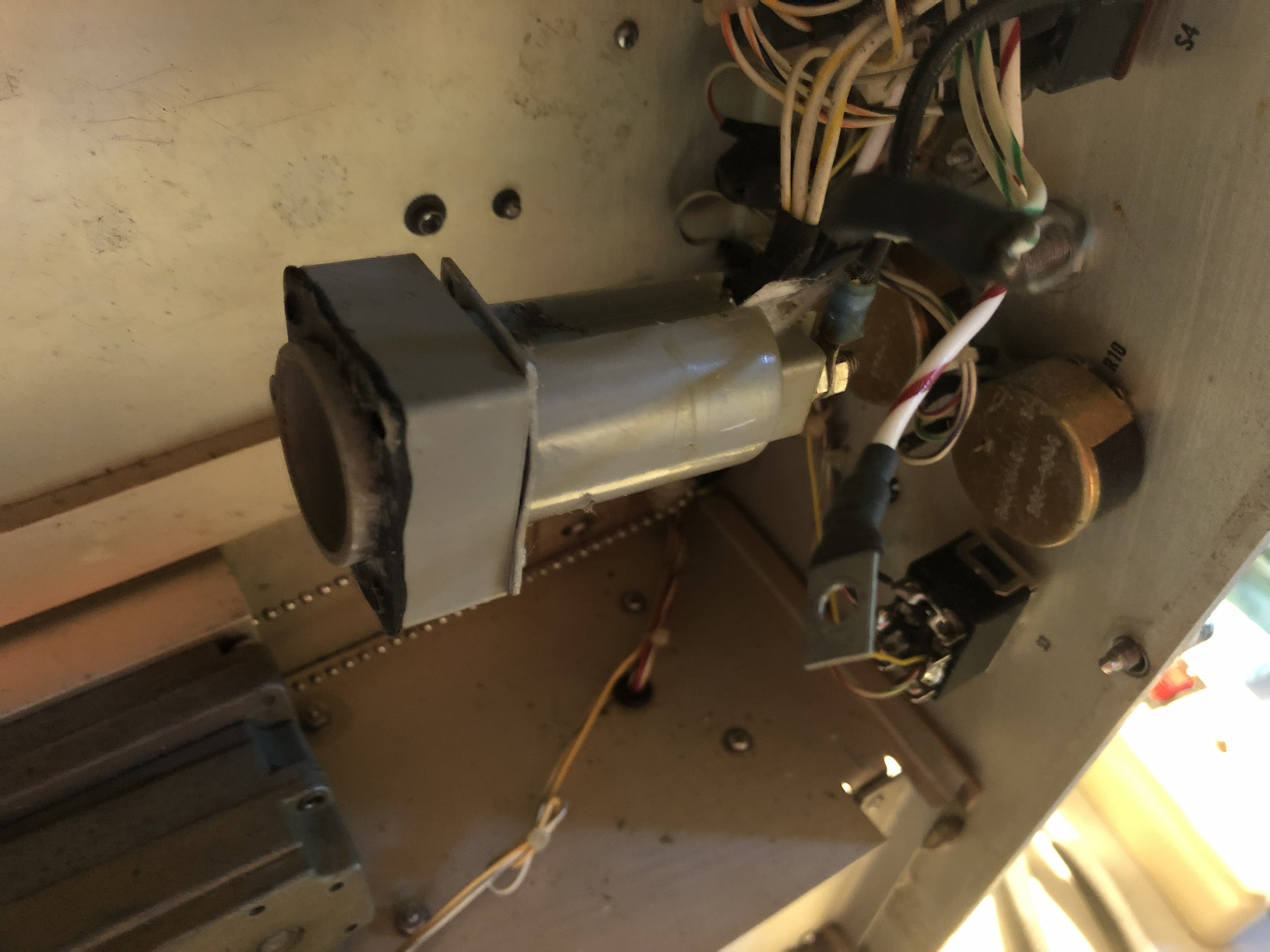

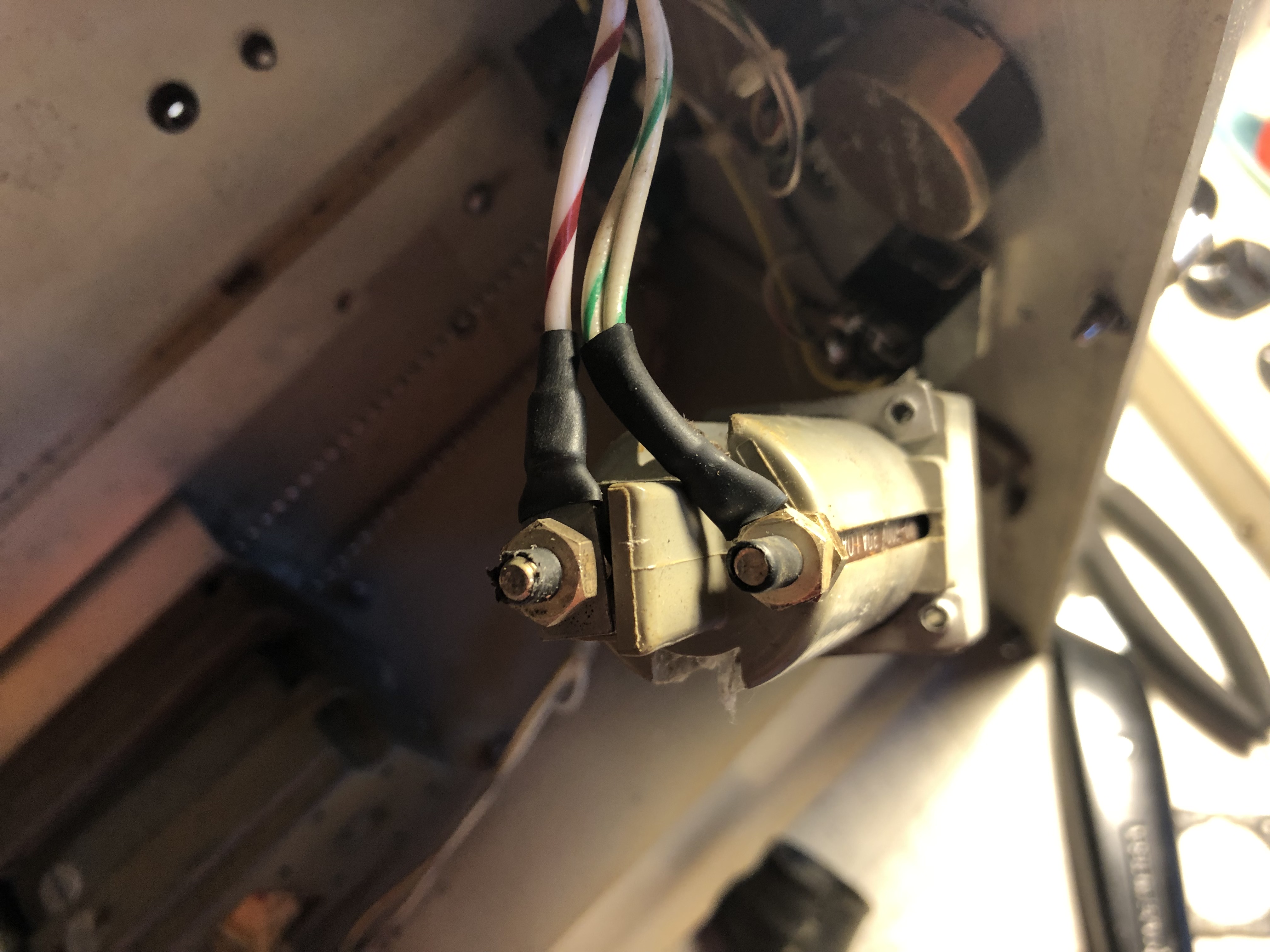

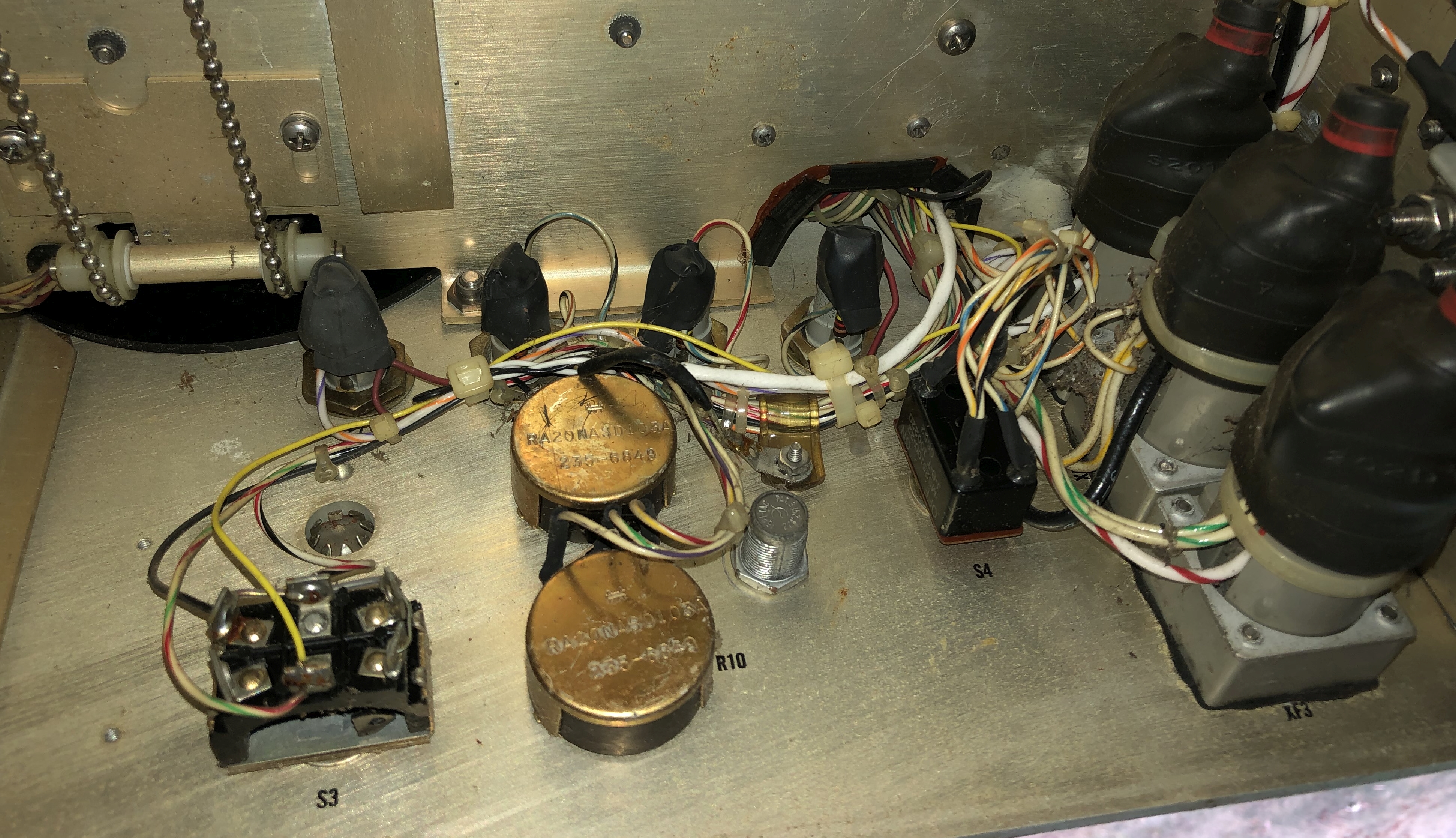

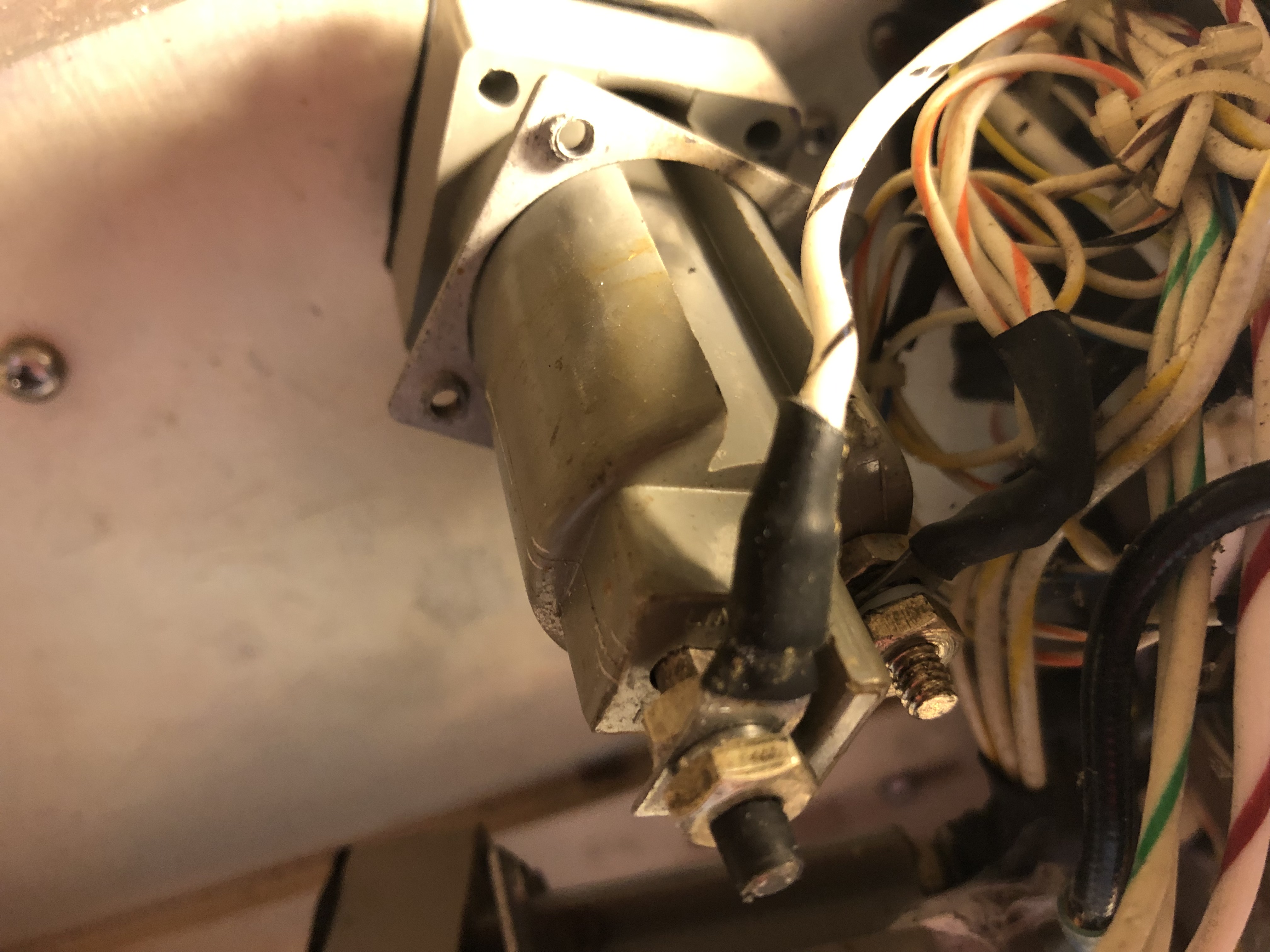

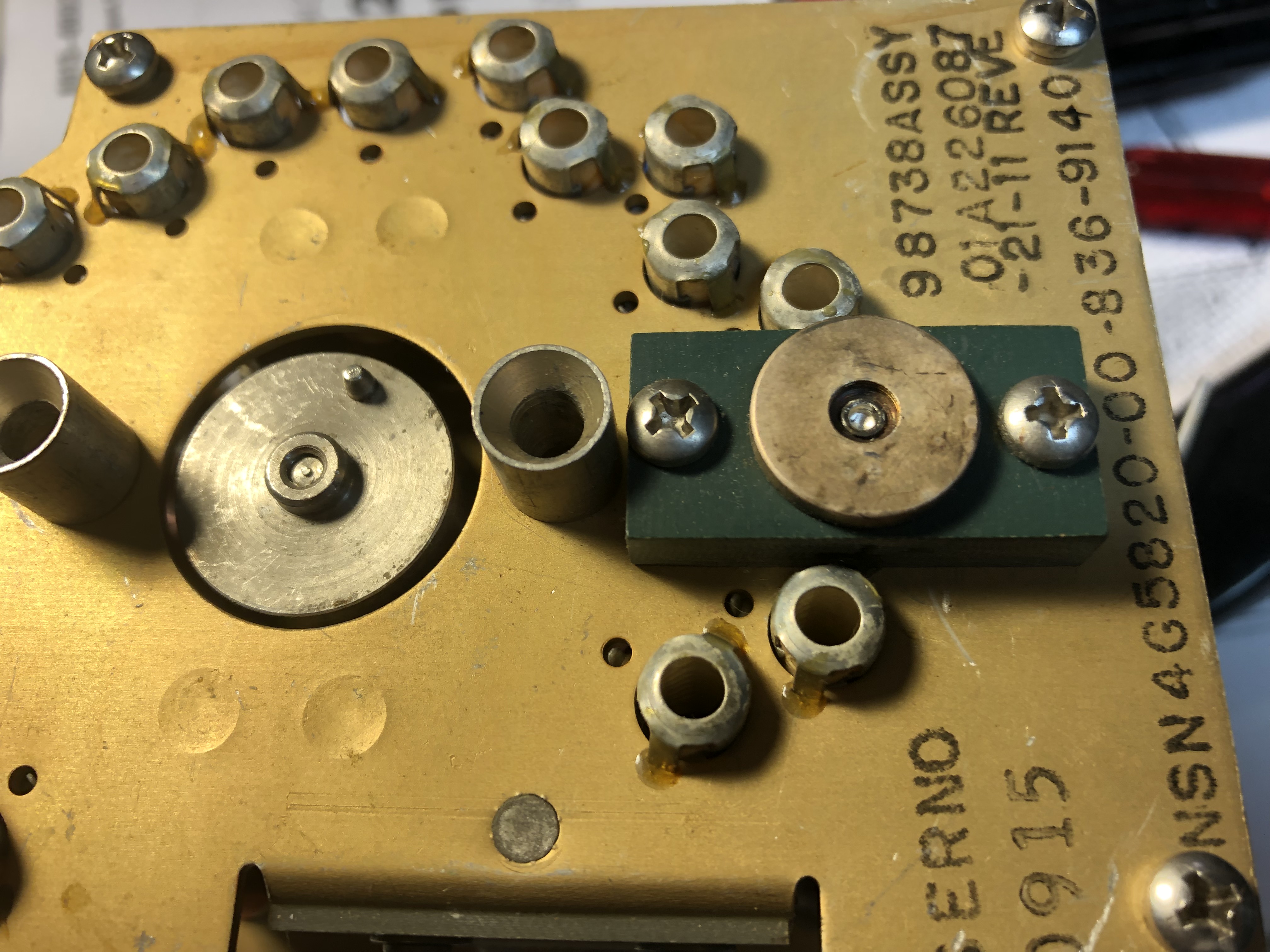

Busted tune switch

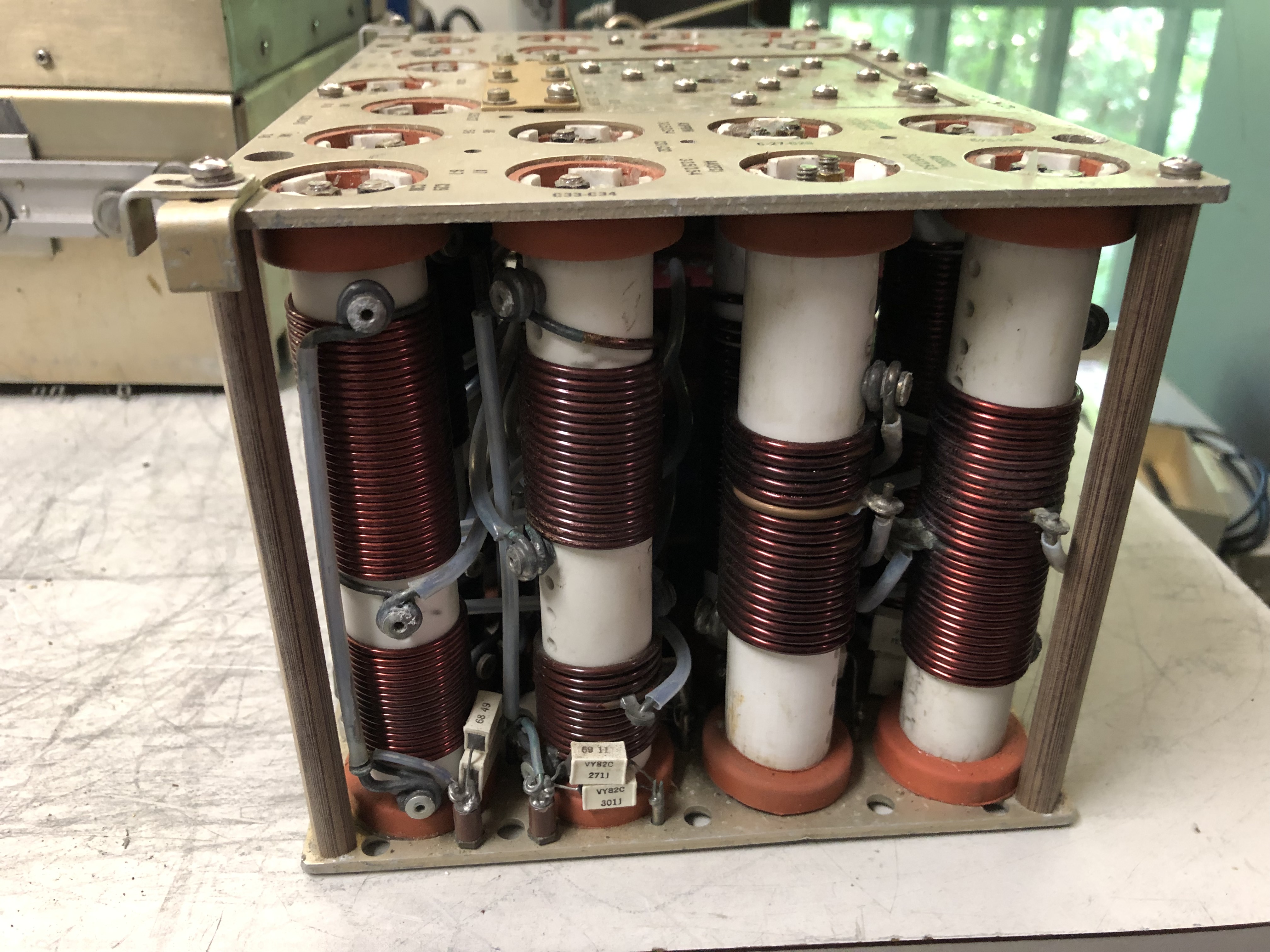

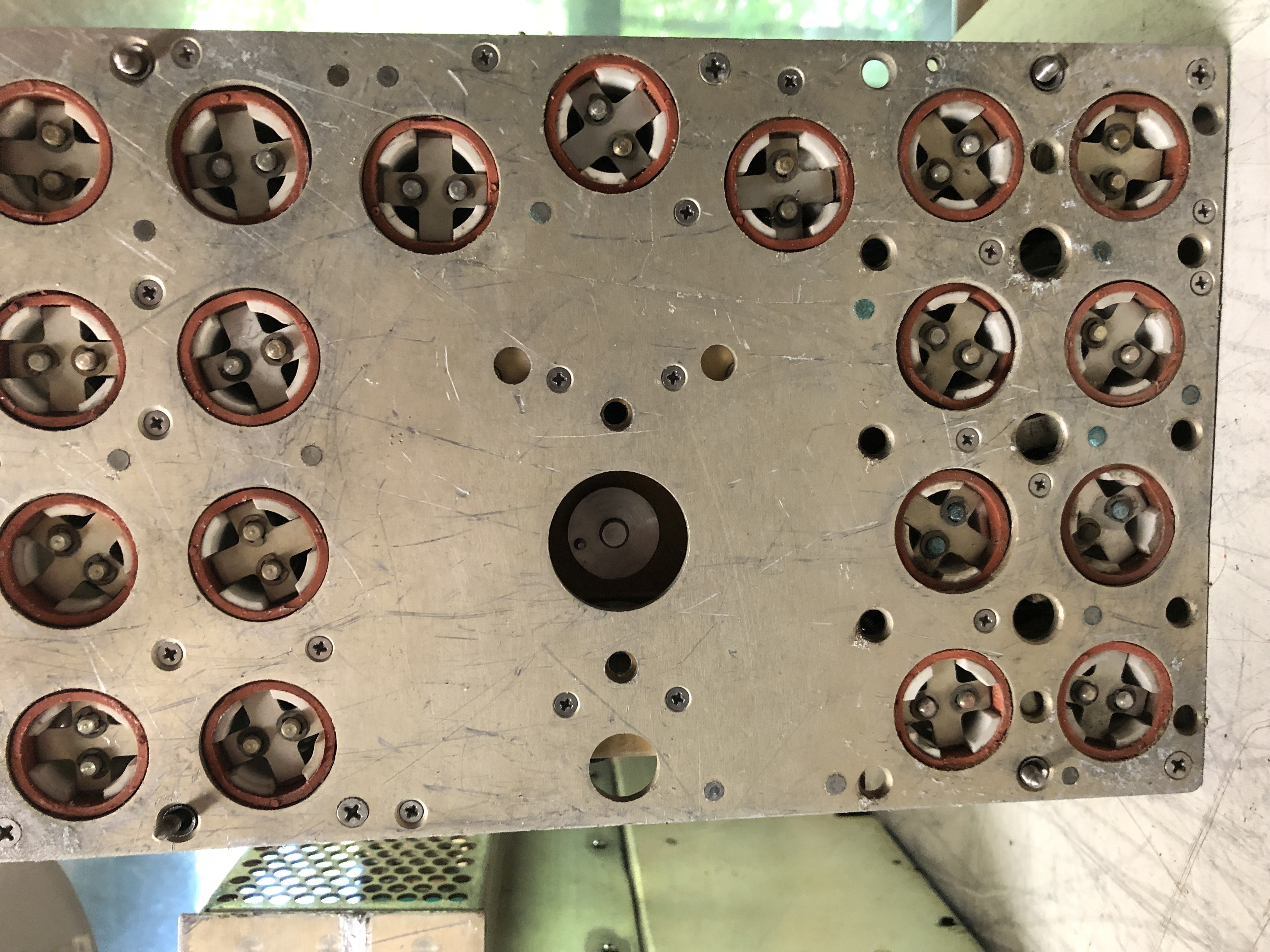

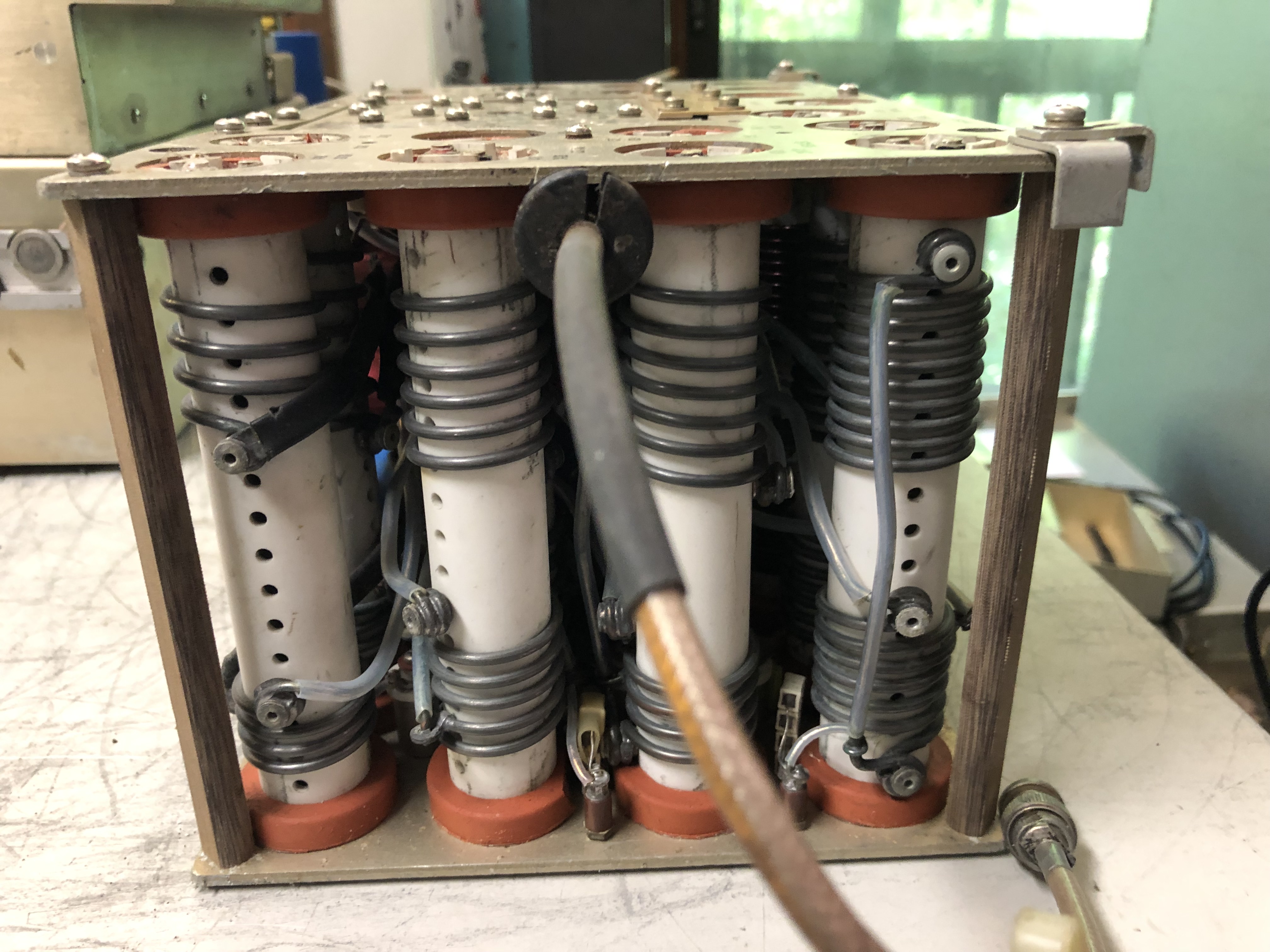

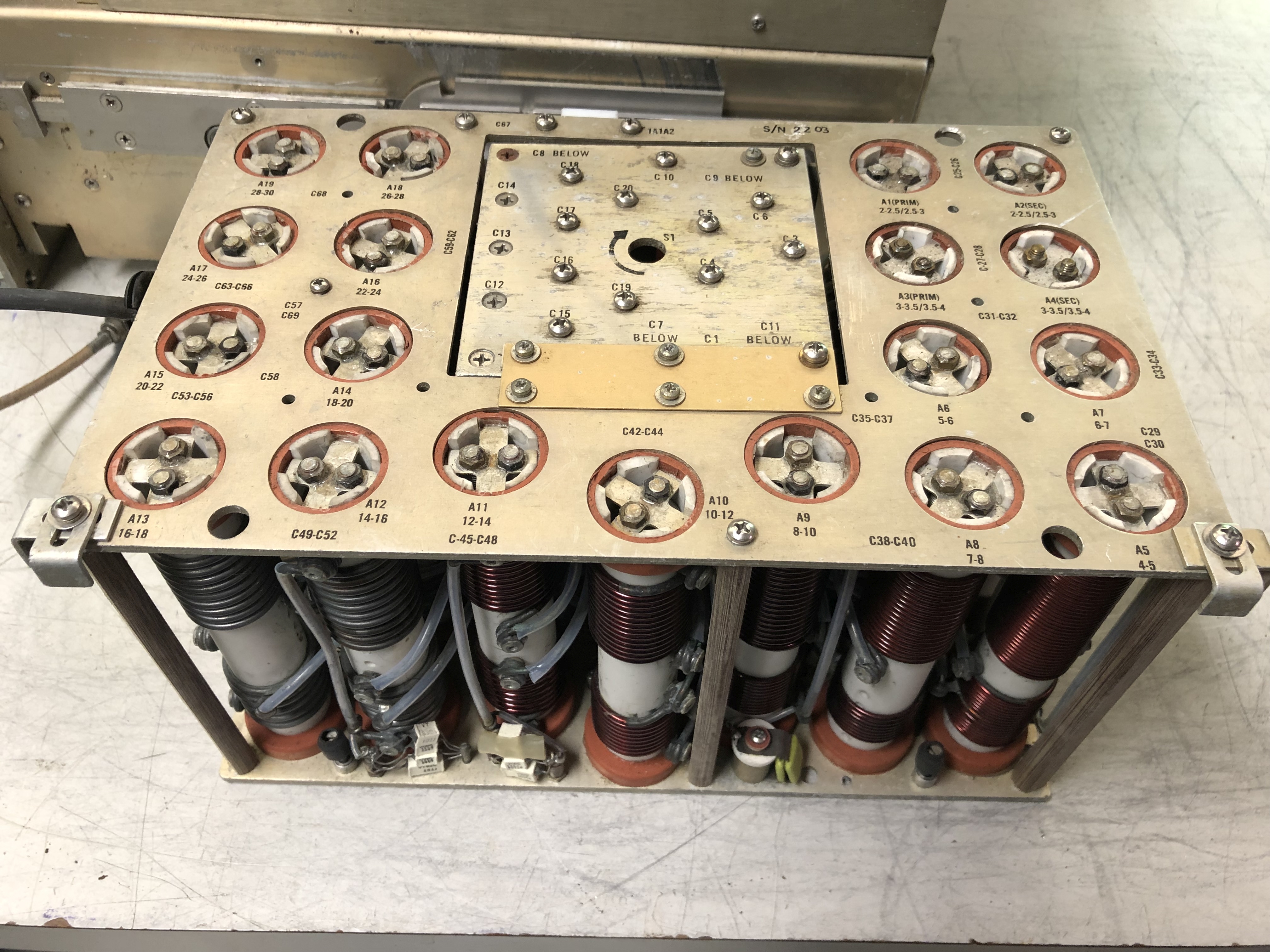

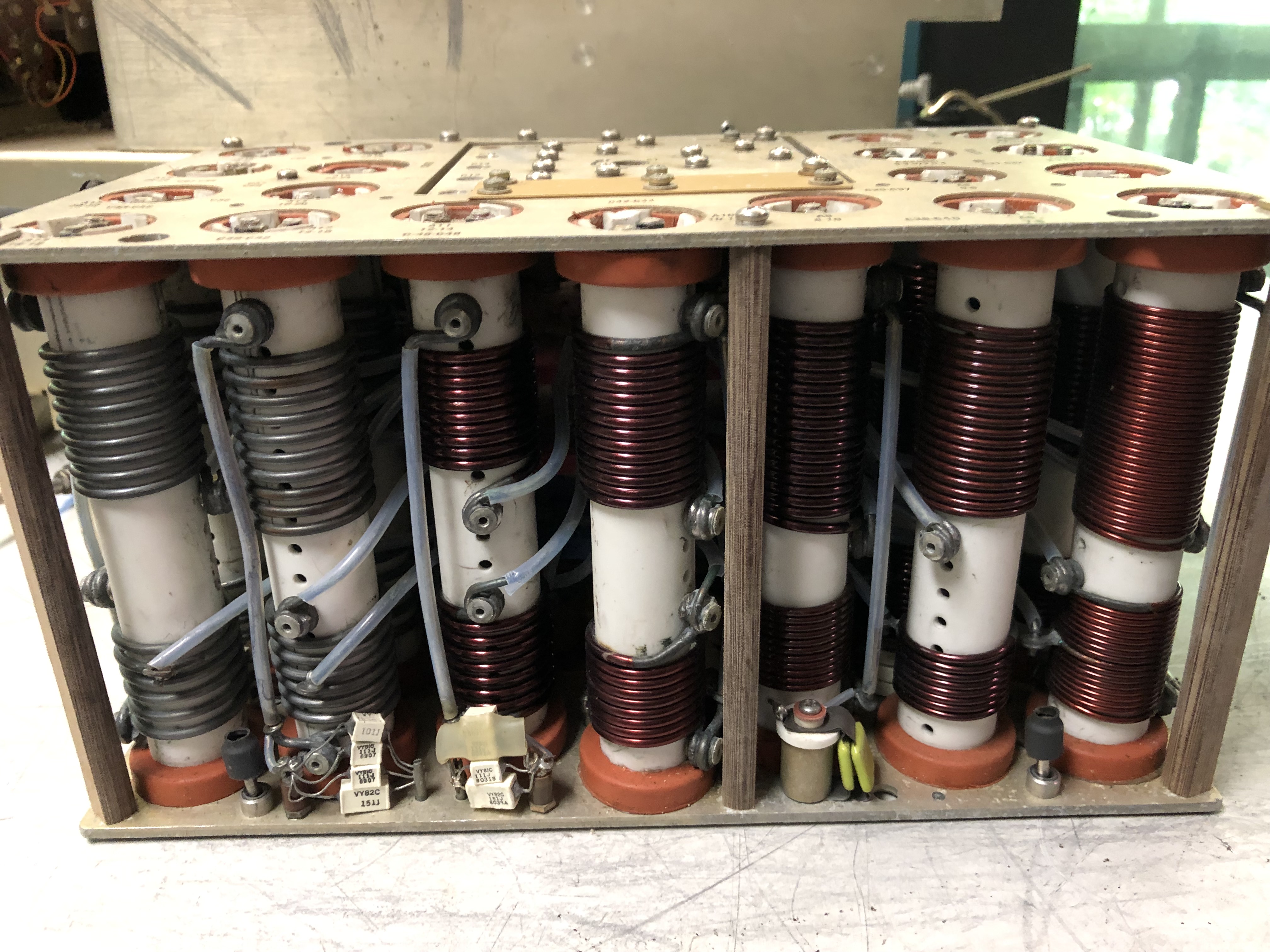

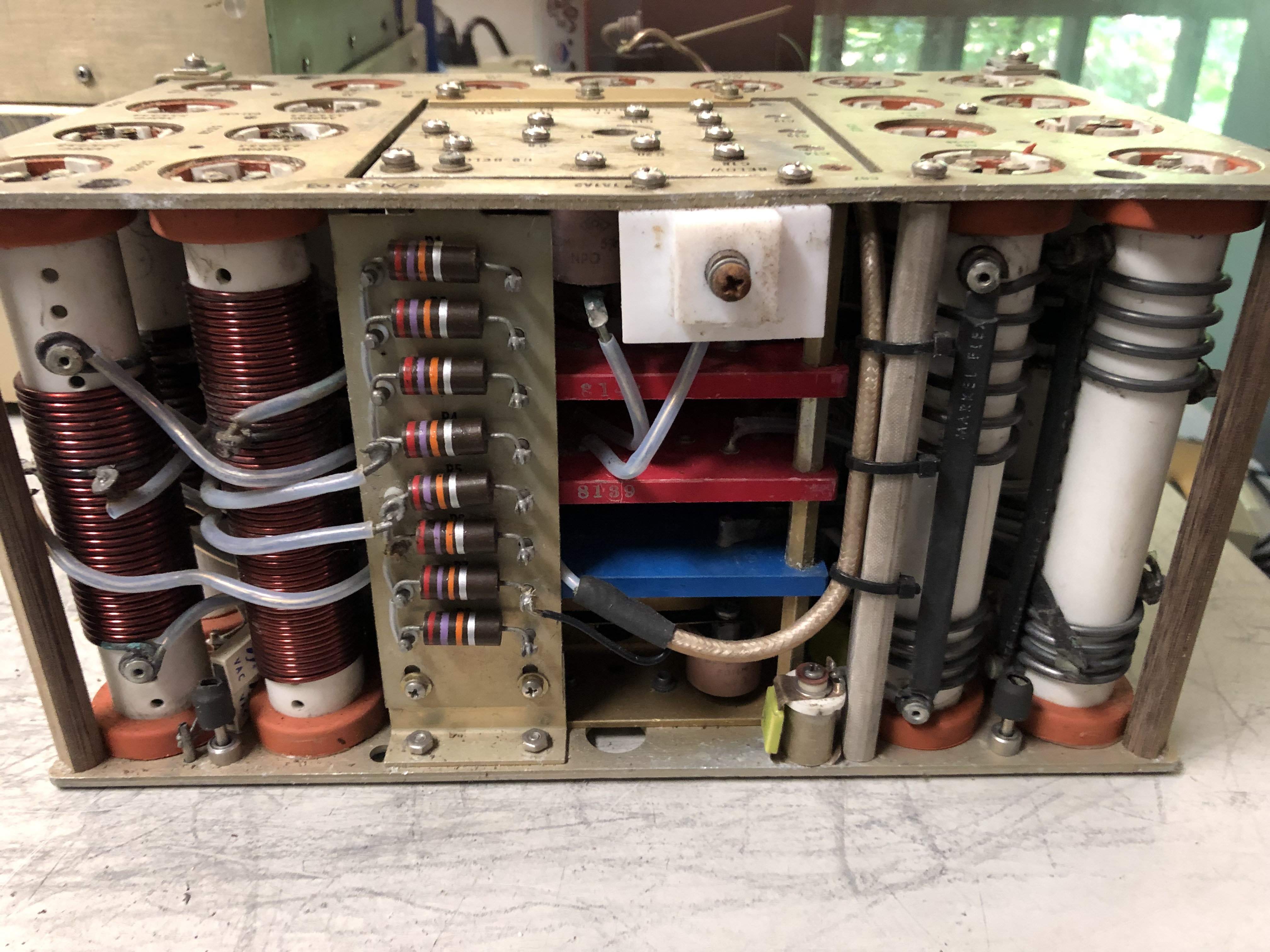

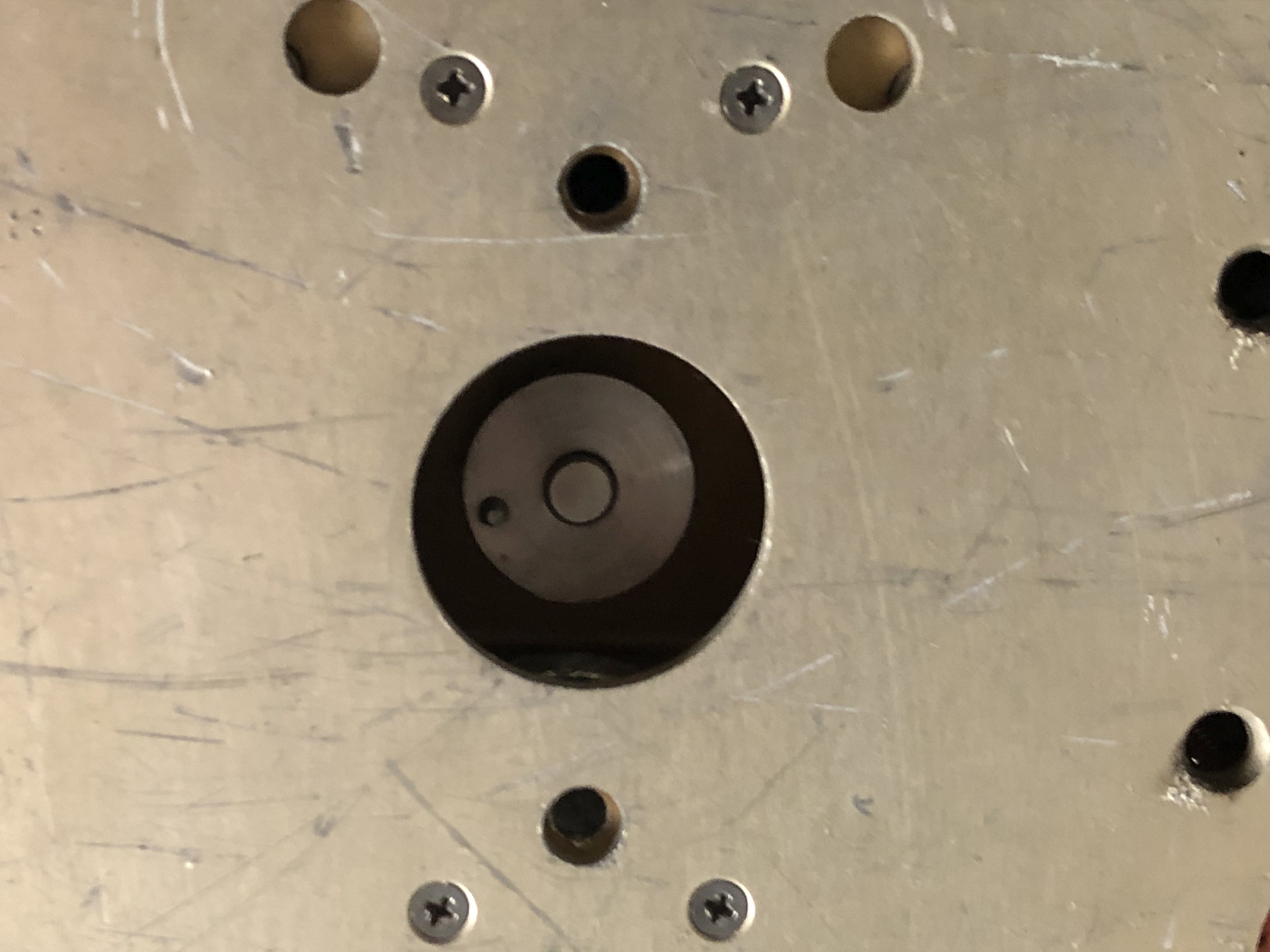

Output RF transformers
IMG_6069.JPG (4613999 bytes) IMG_6068.JPG (6797708 bytes) IMG_6070.JPG (3421252 bytes) IMG_6071.JPG (2925871 bytes)
IMG_6072.JPG (3391023 bytes) IMG_6073.JPG (2833119 bytes) IMG_6074.JPG (5068981 bytes) IMG_6075.JPG (2744953 bytes)

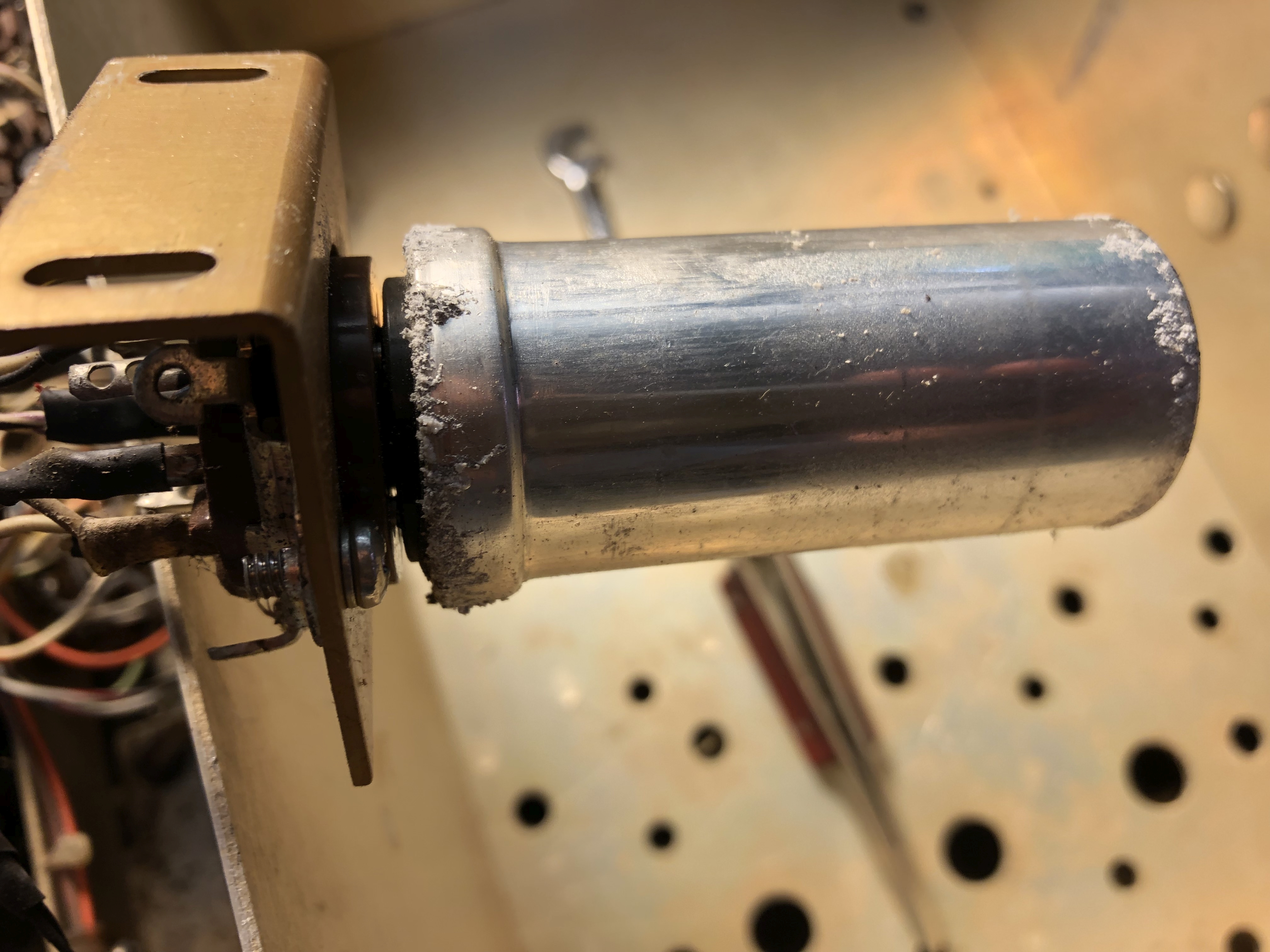

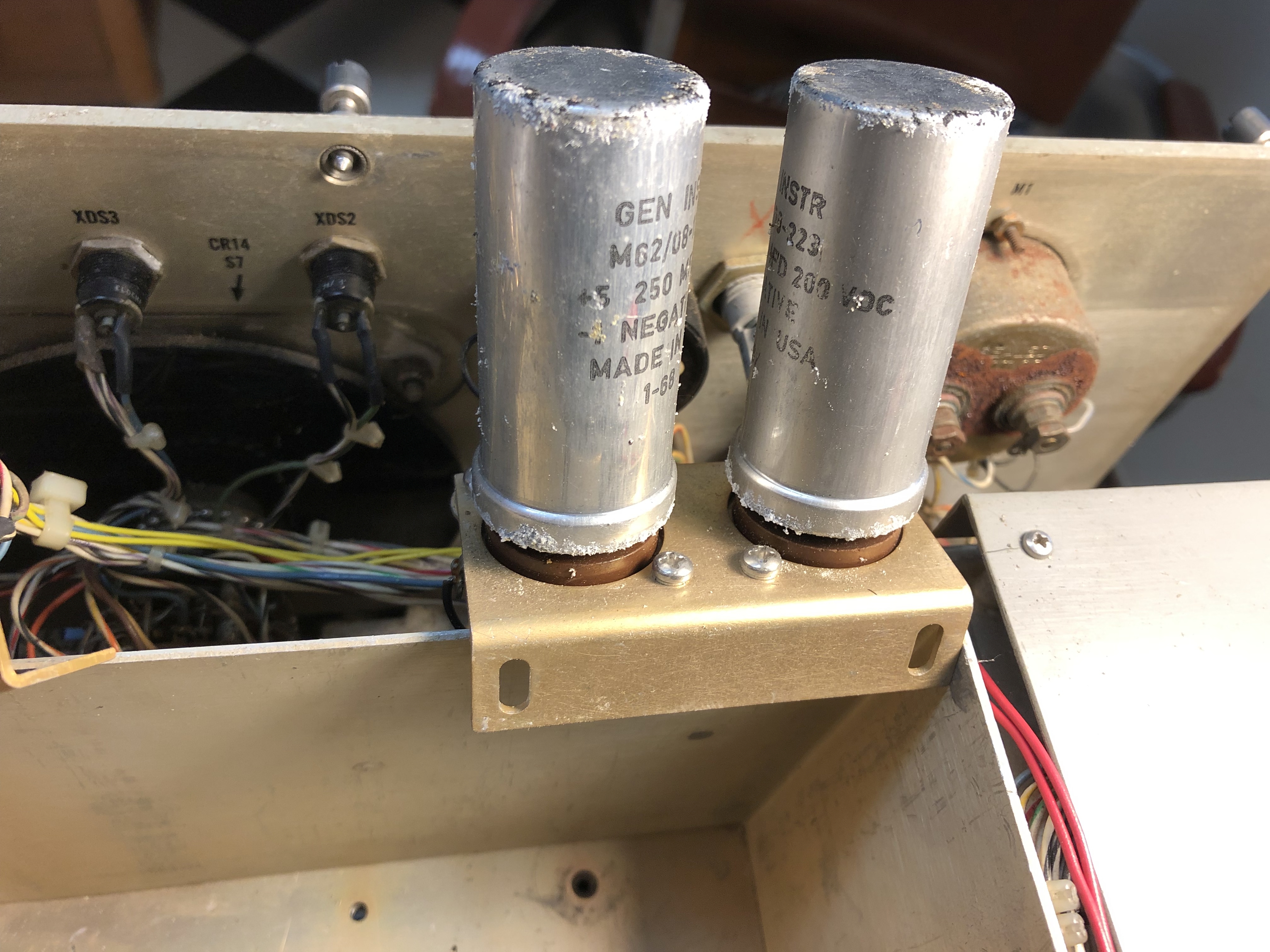

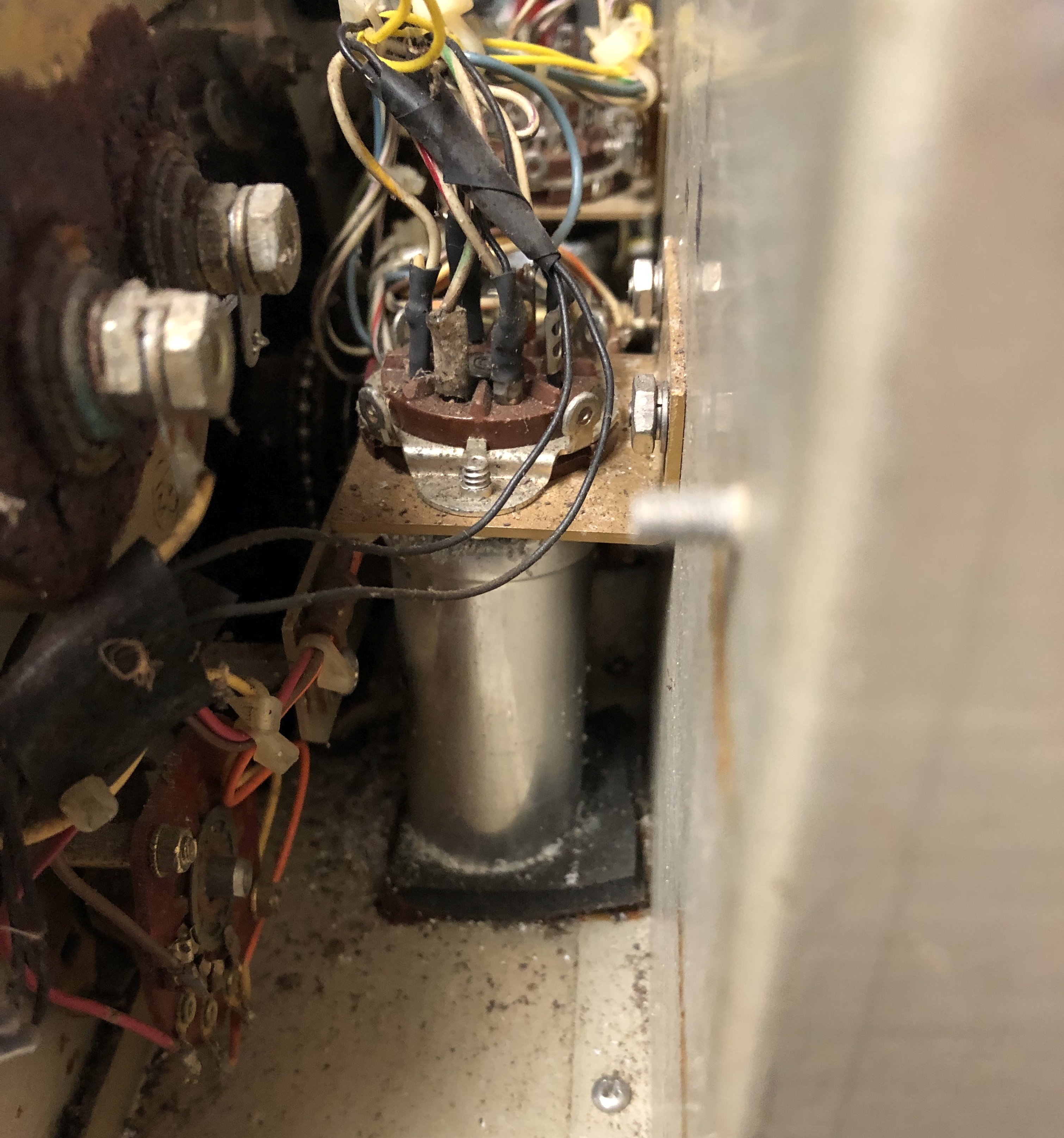

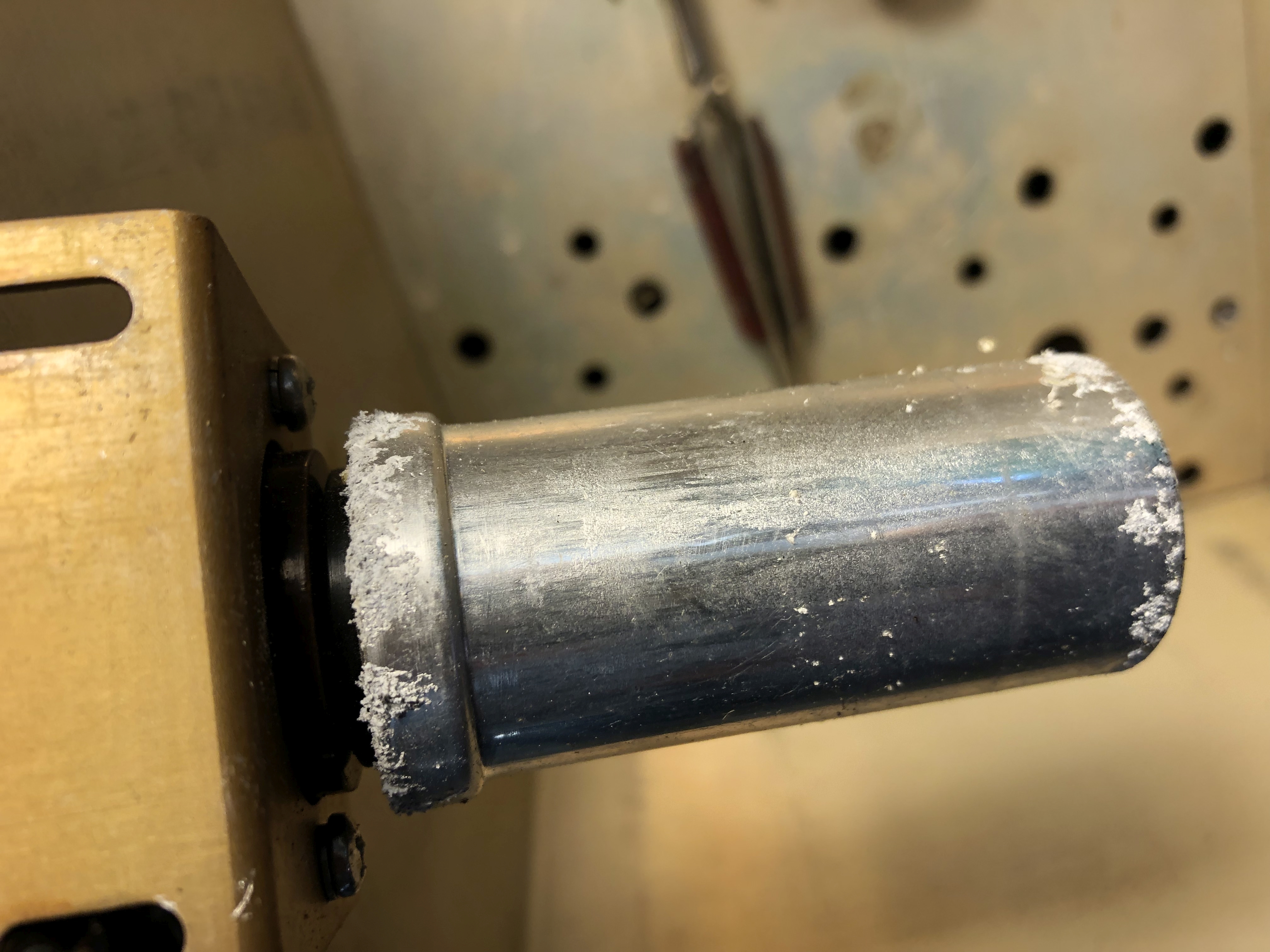

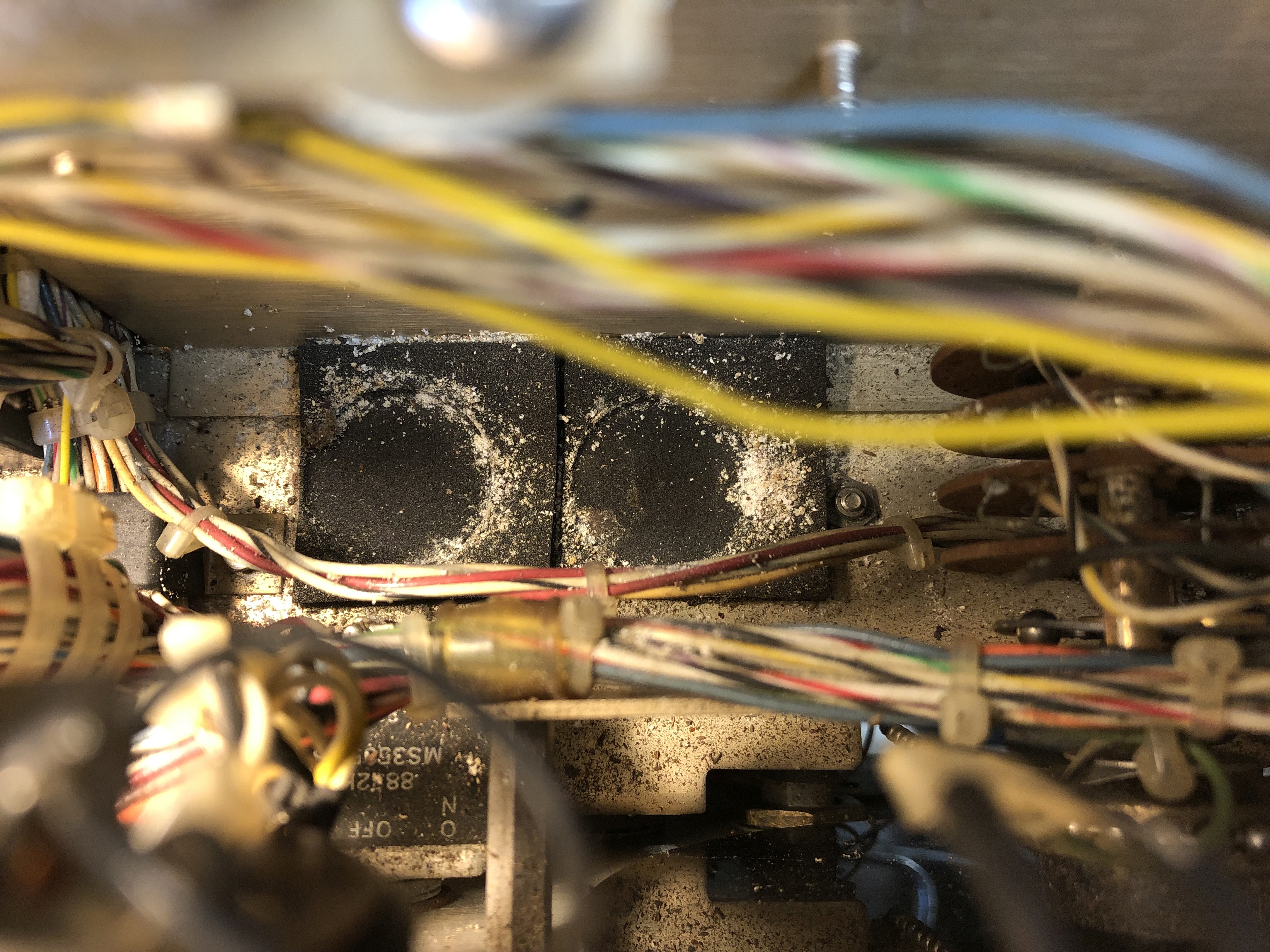

Power supply filter caps

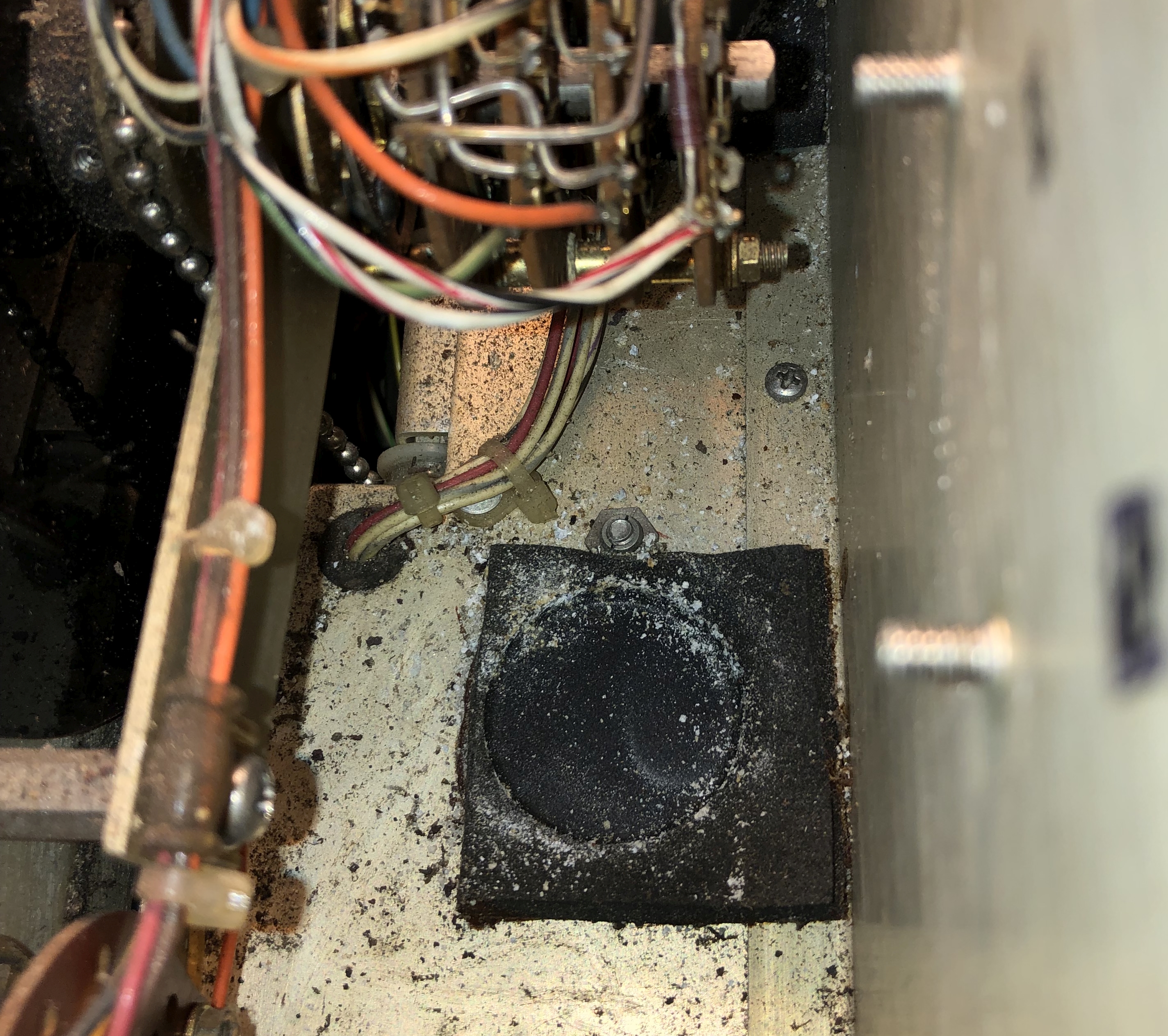

IMG_6098.JPG (4604853 bytes) IMG_6114.JPG (3464484 bytes) IMG_6115.JPG (3580739 bytes) IMG_6117.JPG (4217148 bytes)
