TBW Portable Transmitter - US Navy

MF and HF transmitters with 800 cps rectifier-modulator and gas engine generator

TBW Spec Sheets

NAVSHIPS 900, 246 Technical Manual for TBW, TBW-1 - thanks to Chuck N7UVZ

Mark K3MSB's TBW page - great photos and videos

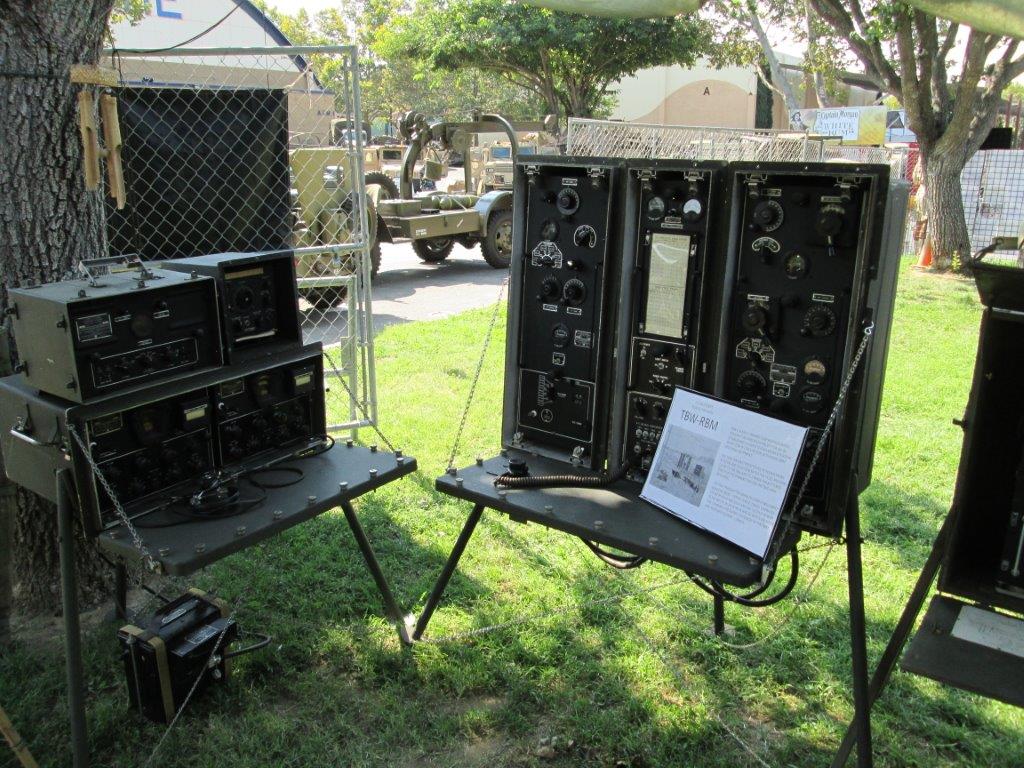

1944 - TBW with RBM receivers


TBW Video

- article in Electric Radio magazine Oct 2001 p38













 Two transmitters and rectifier/modulator for TBW-1 with covers off and assembled for operation

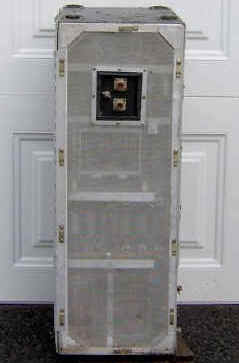

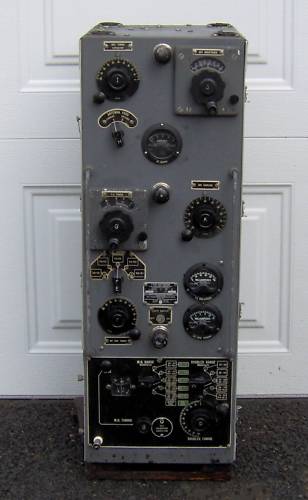

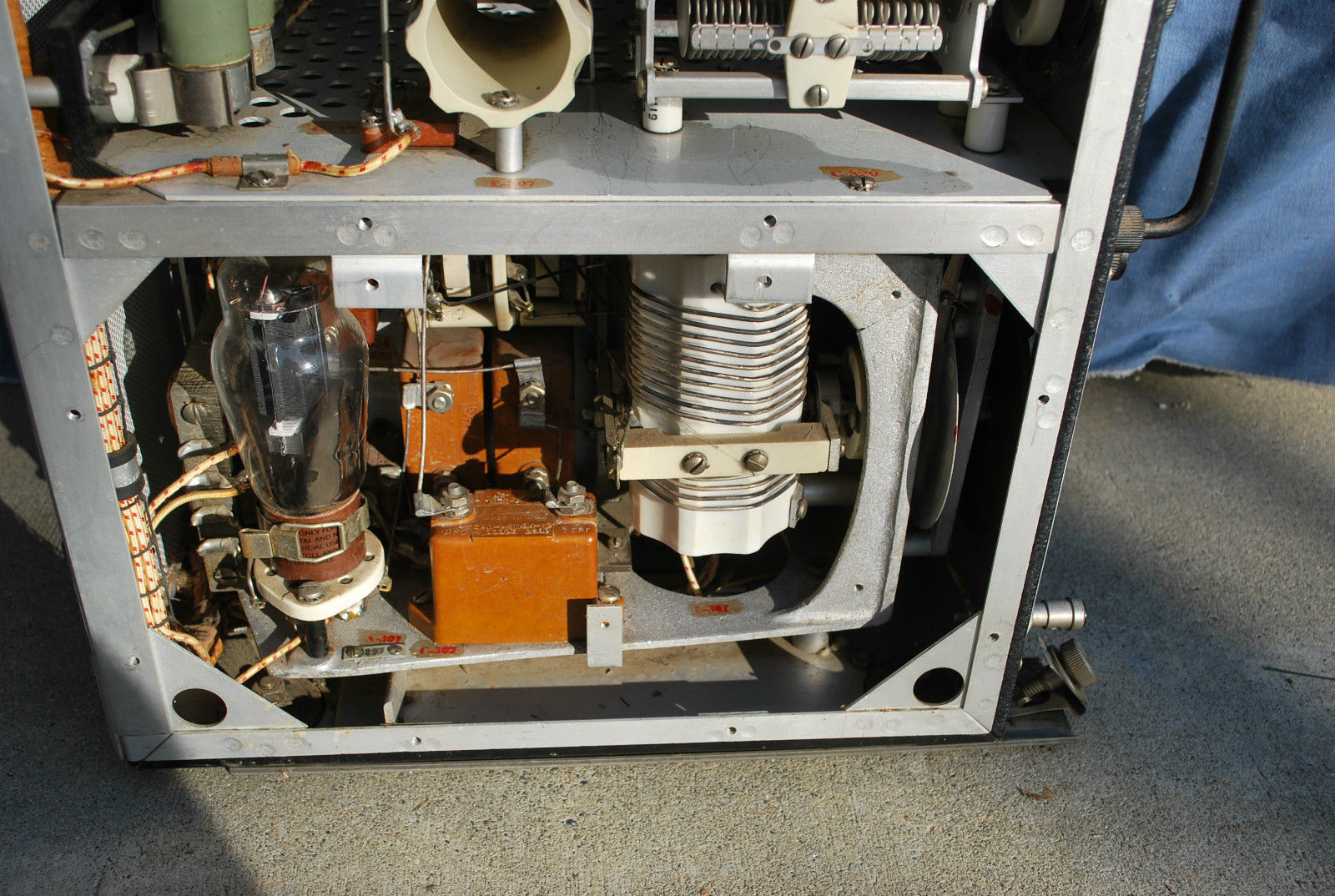

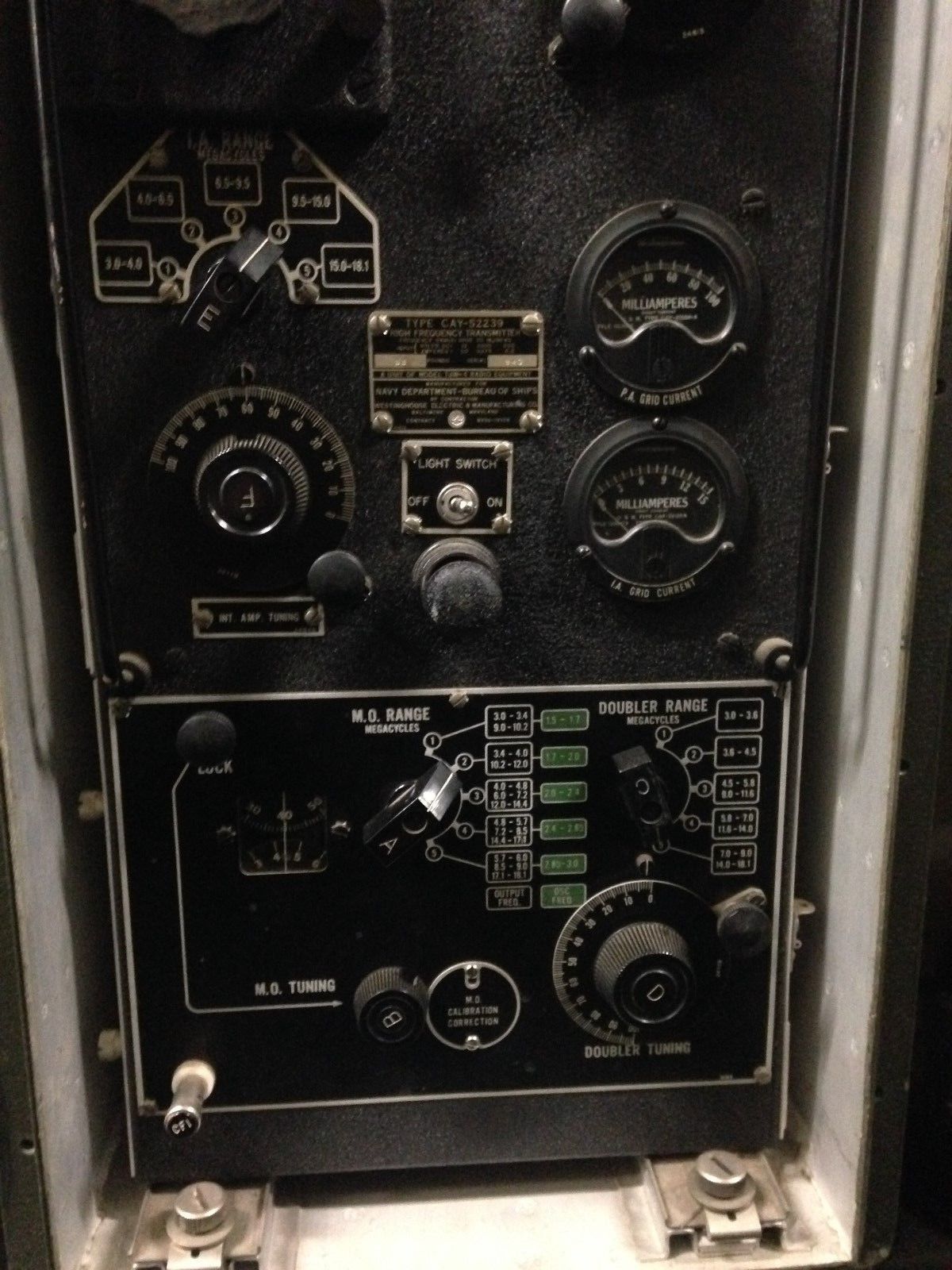

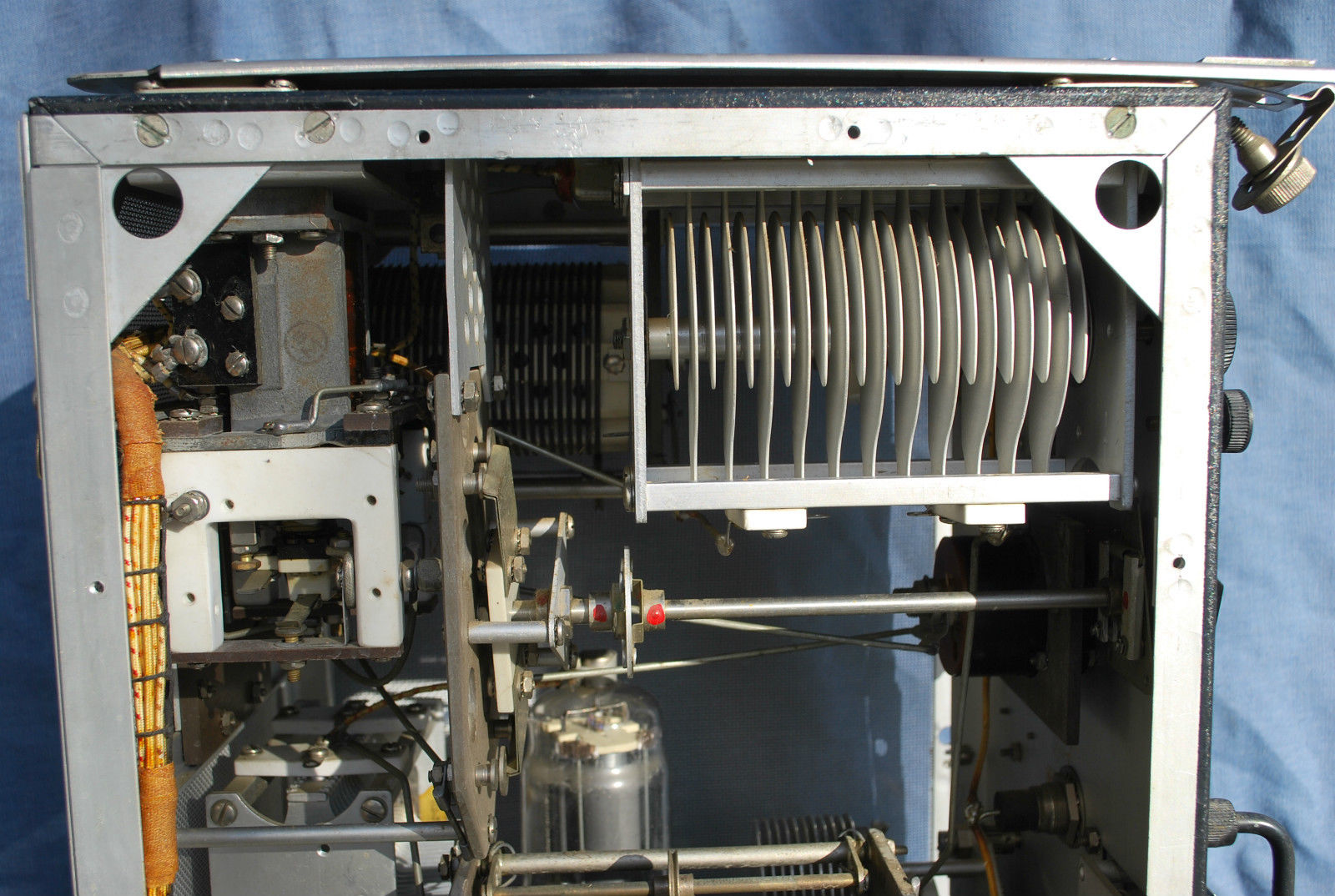

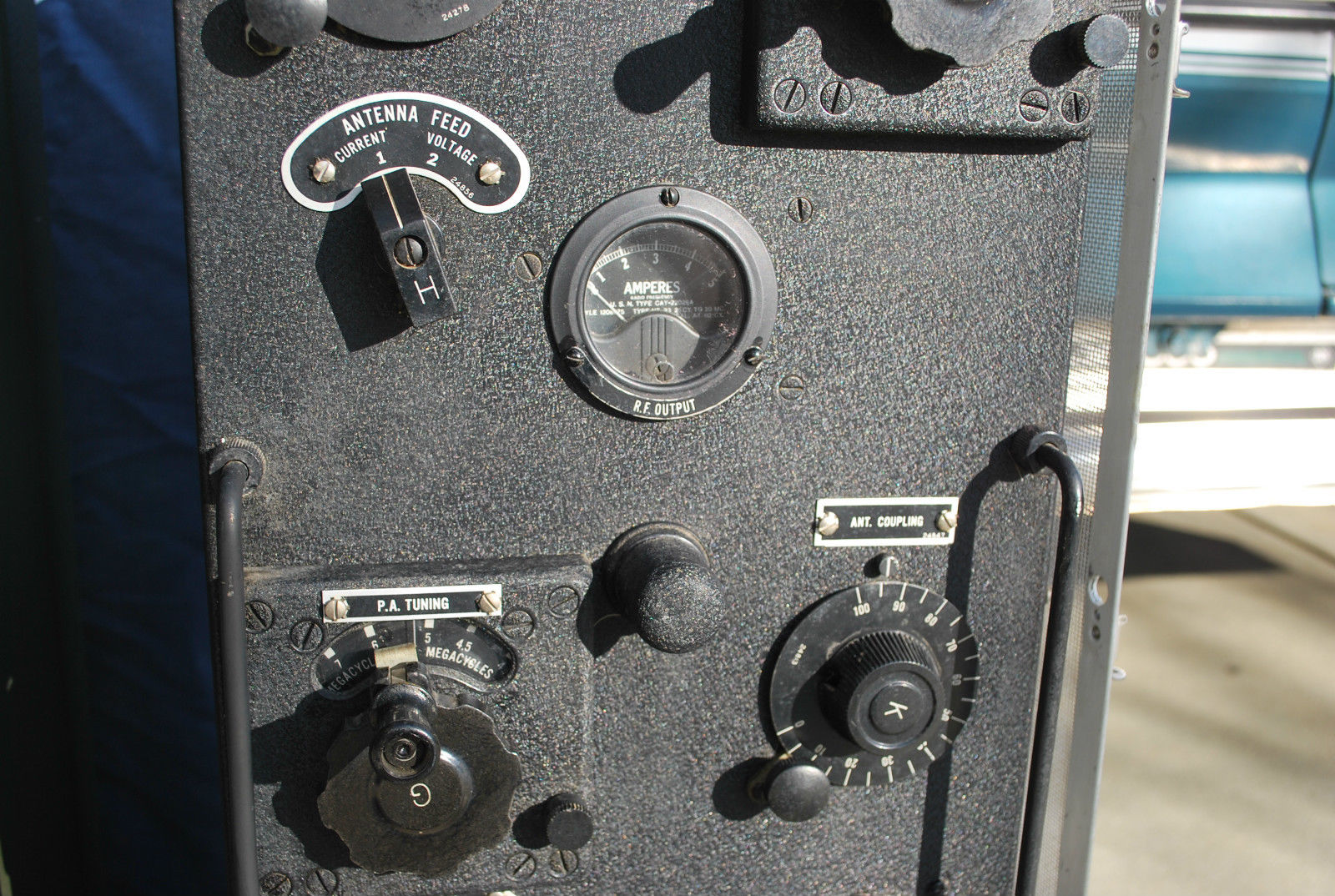

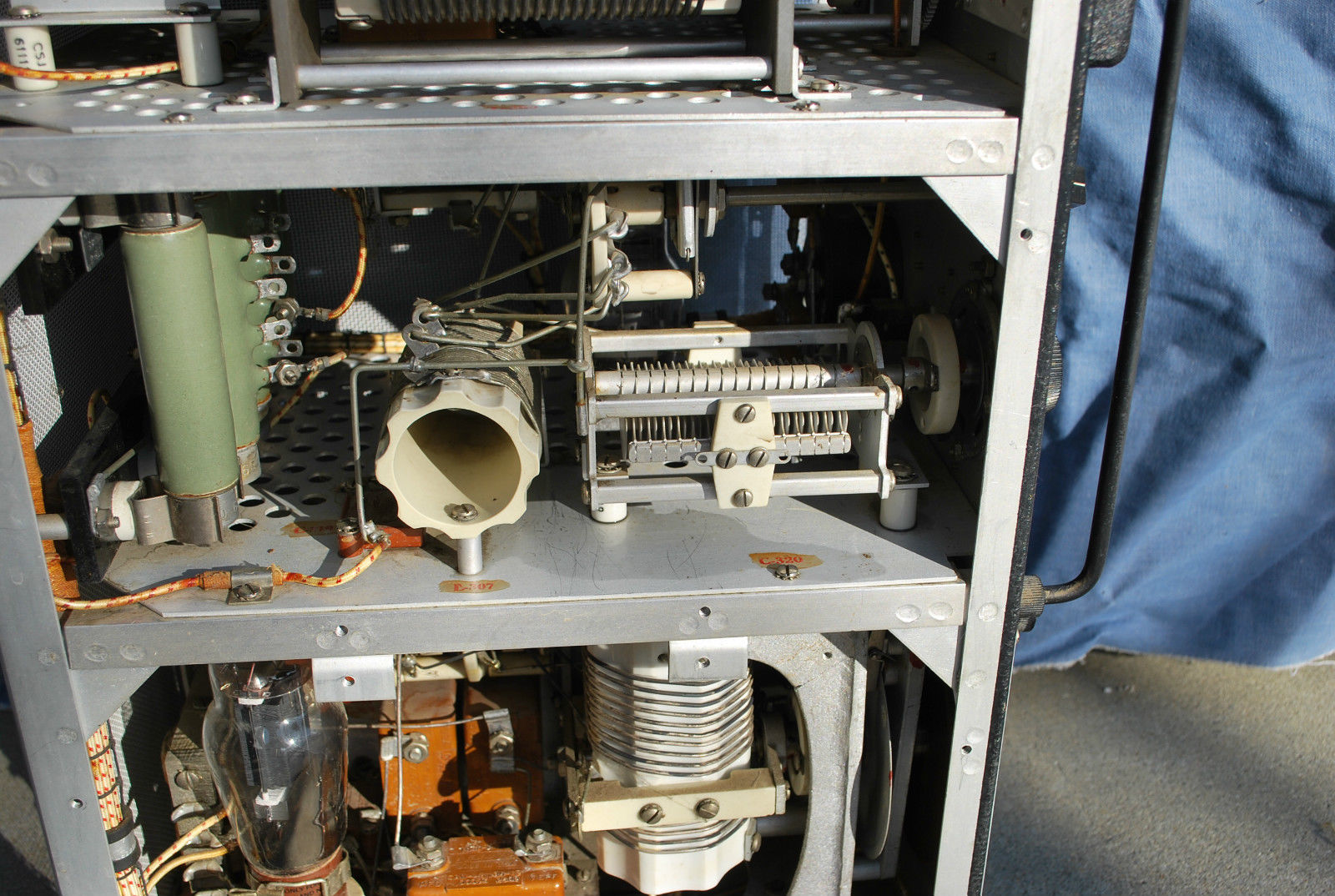

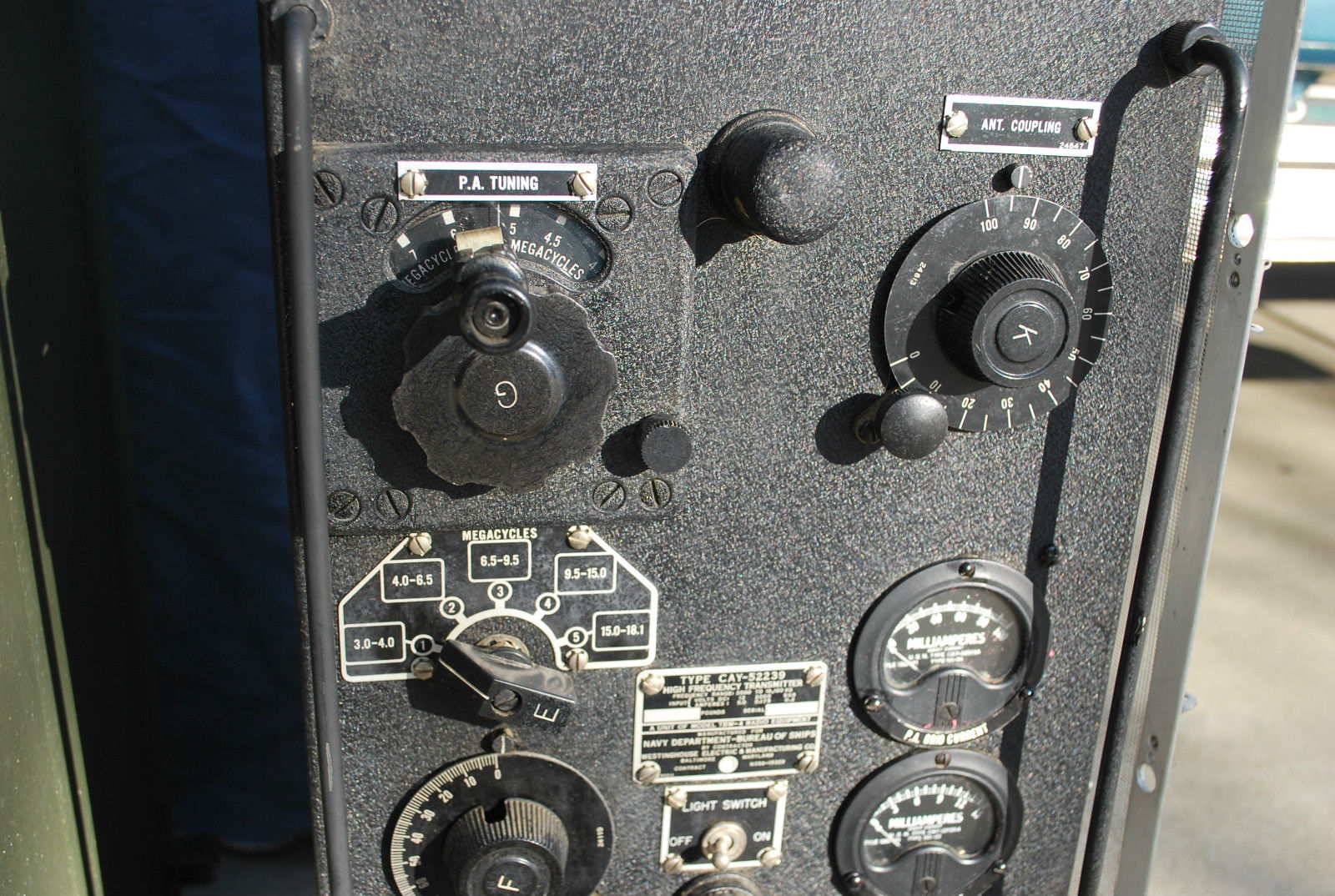

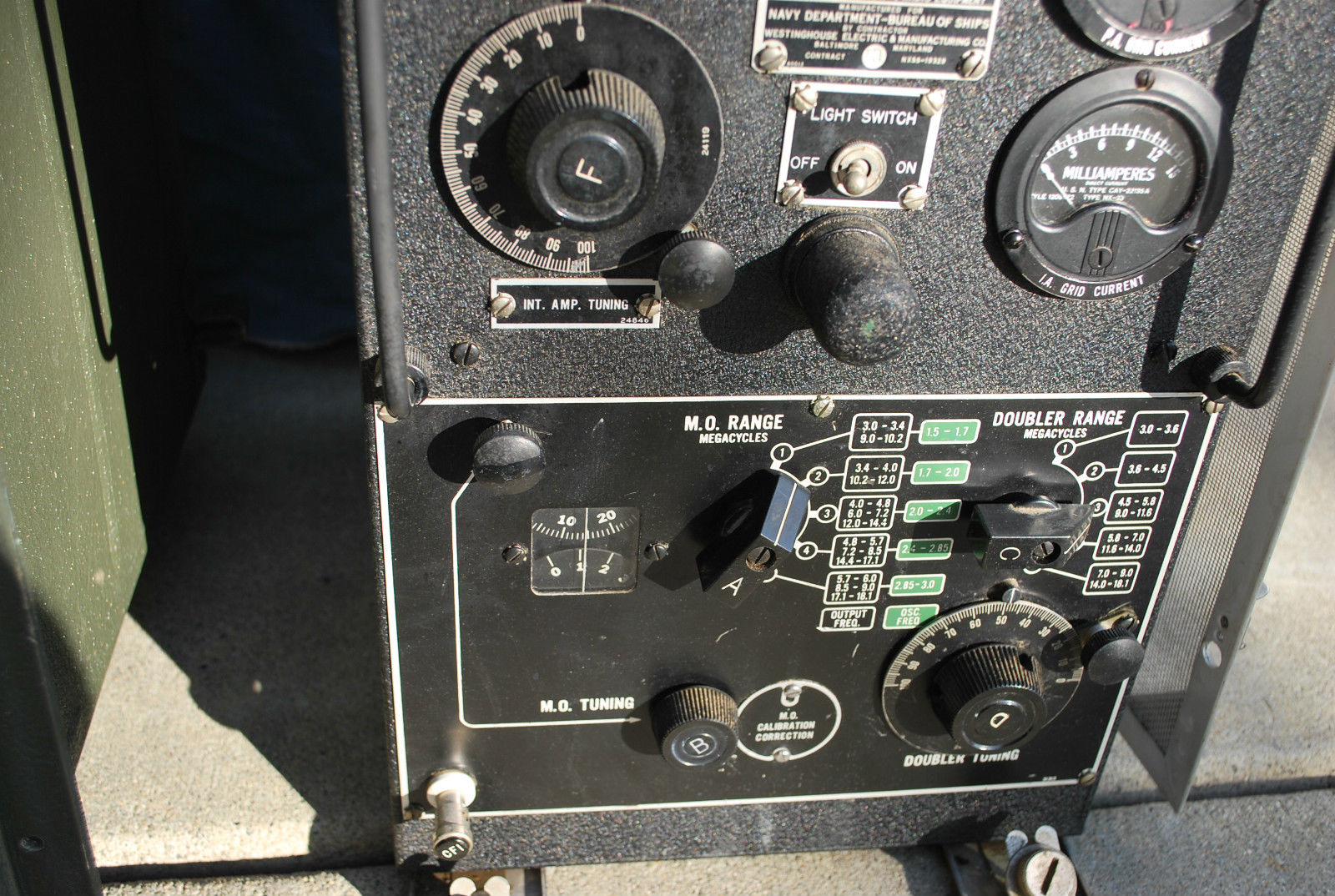

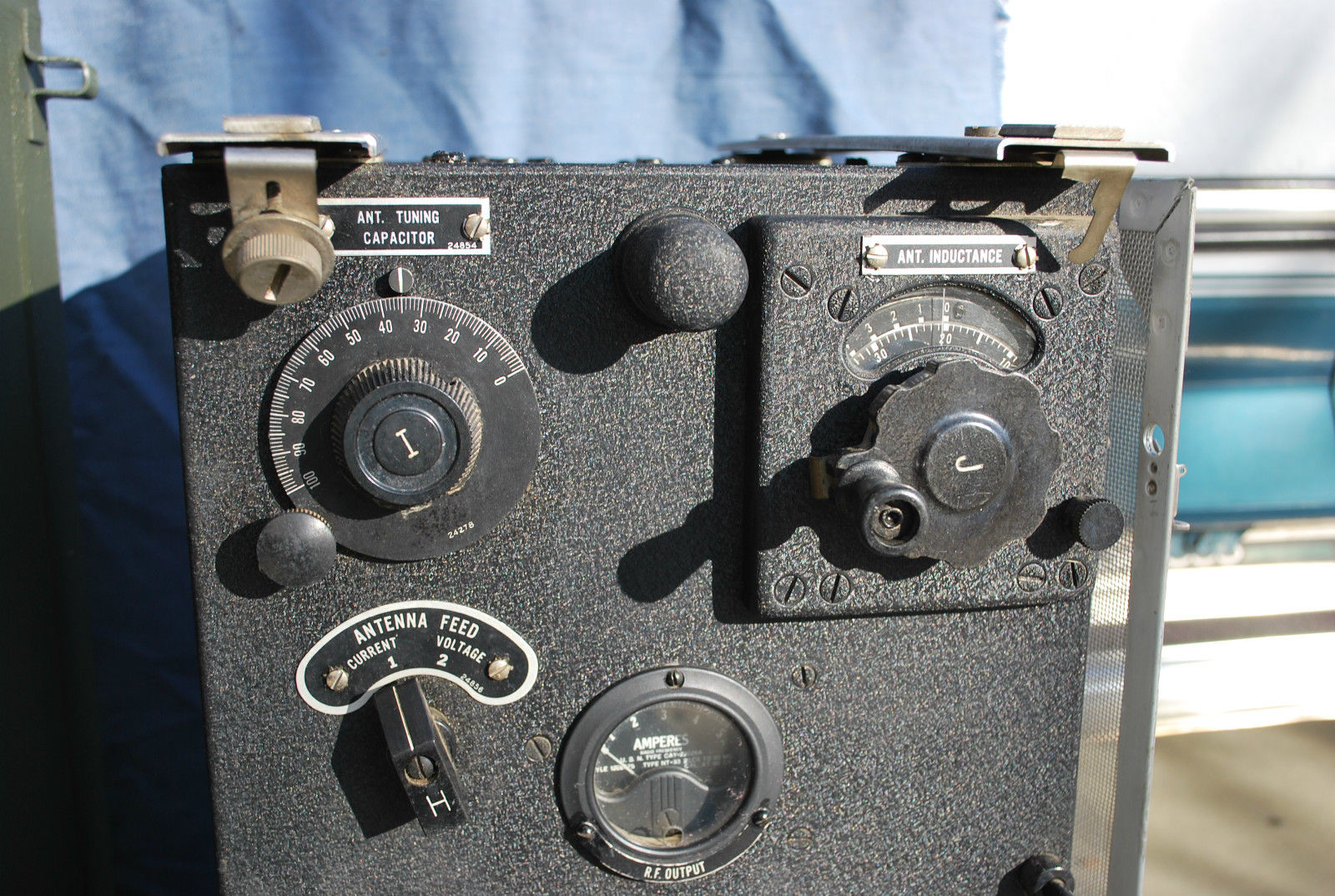

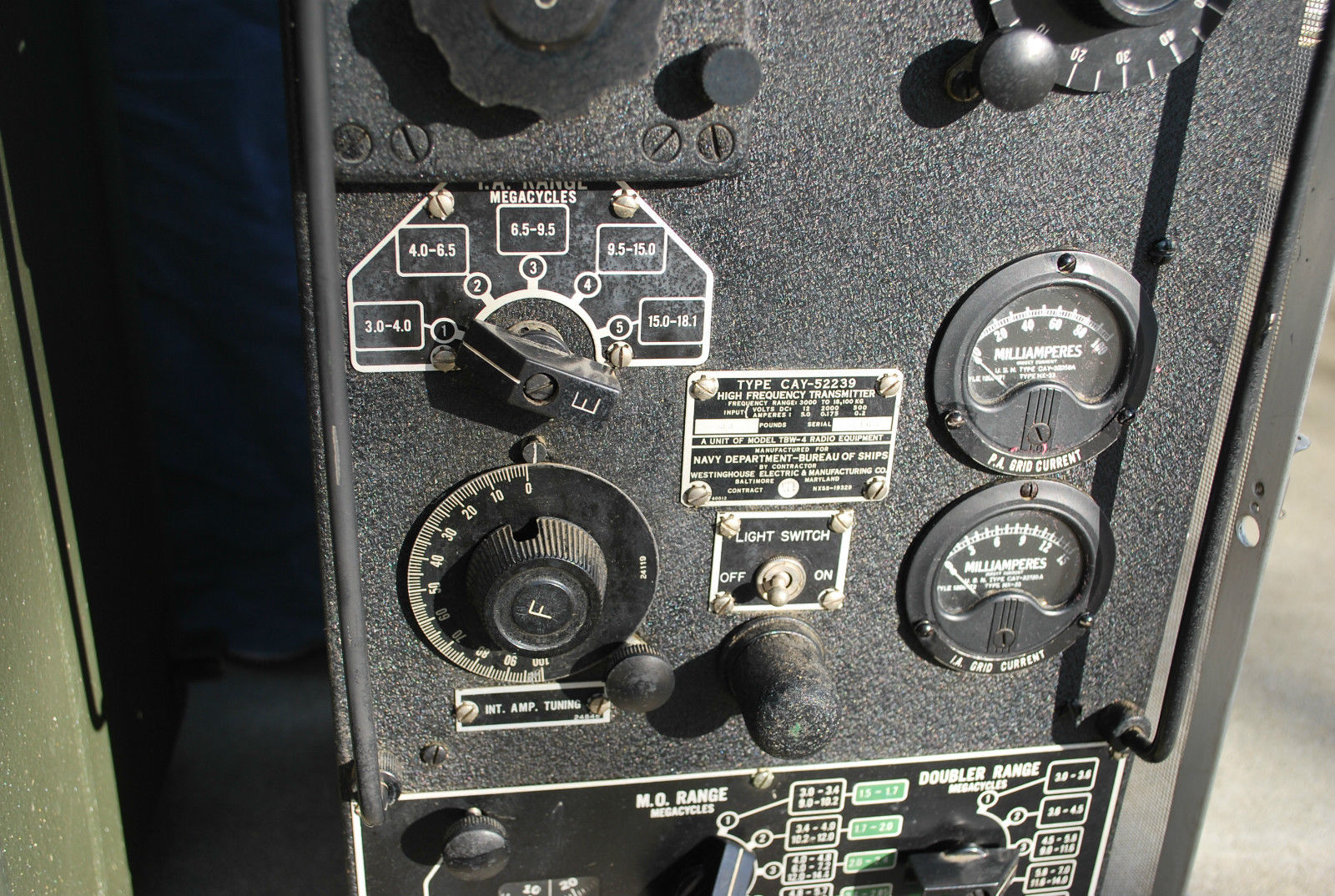

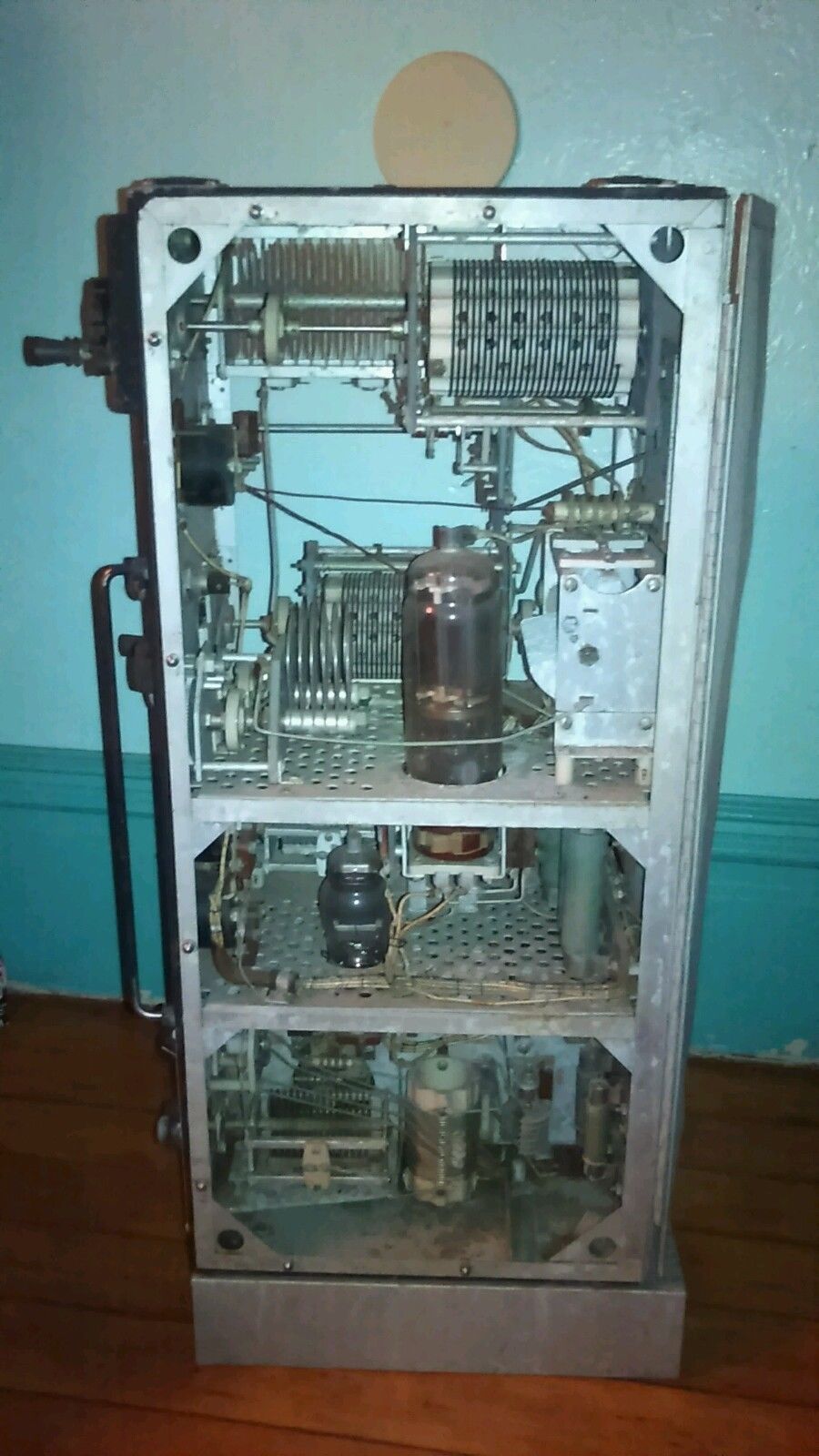

TBW-4 HF Transmitter (CAY-52239)

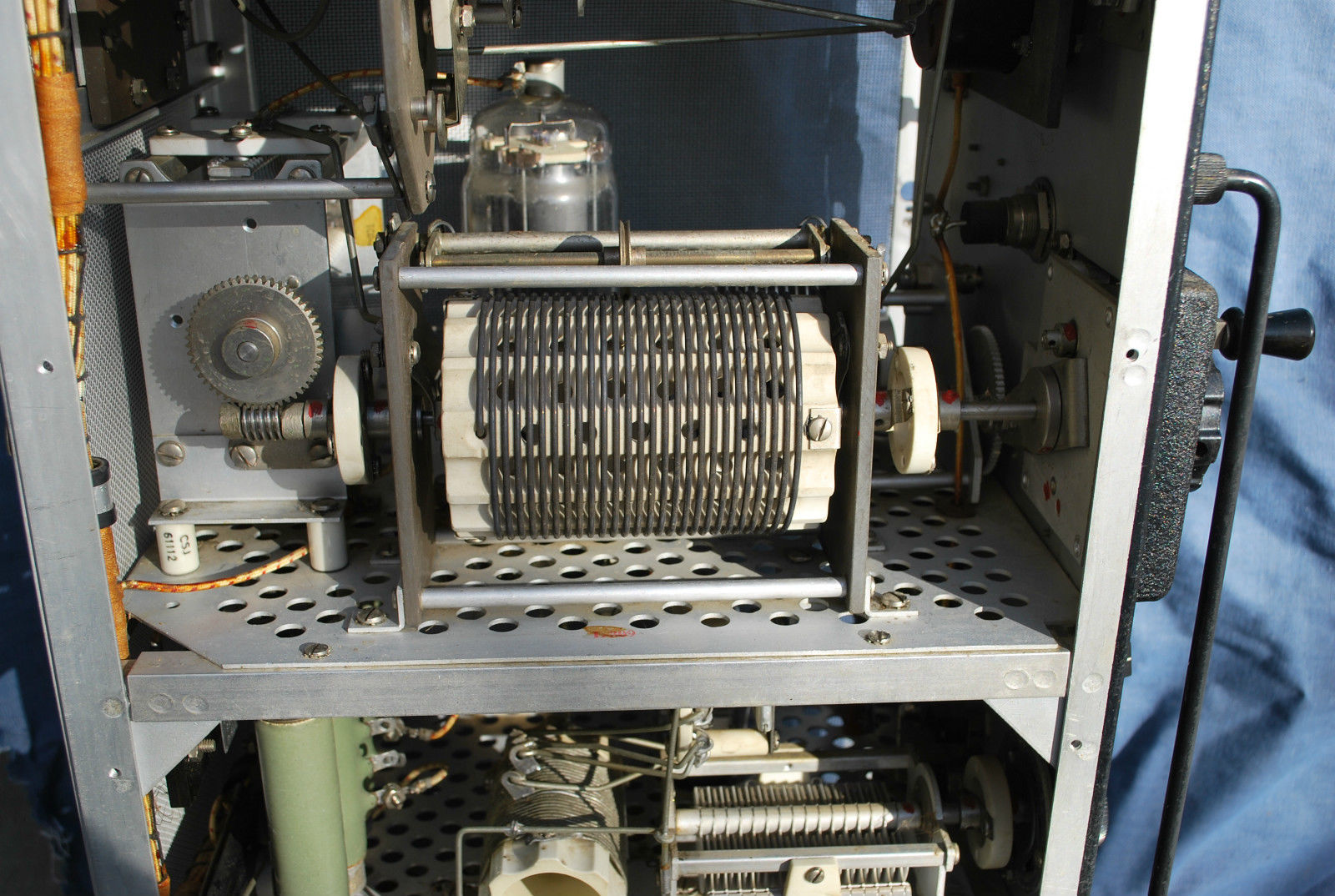

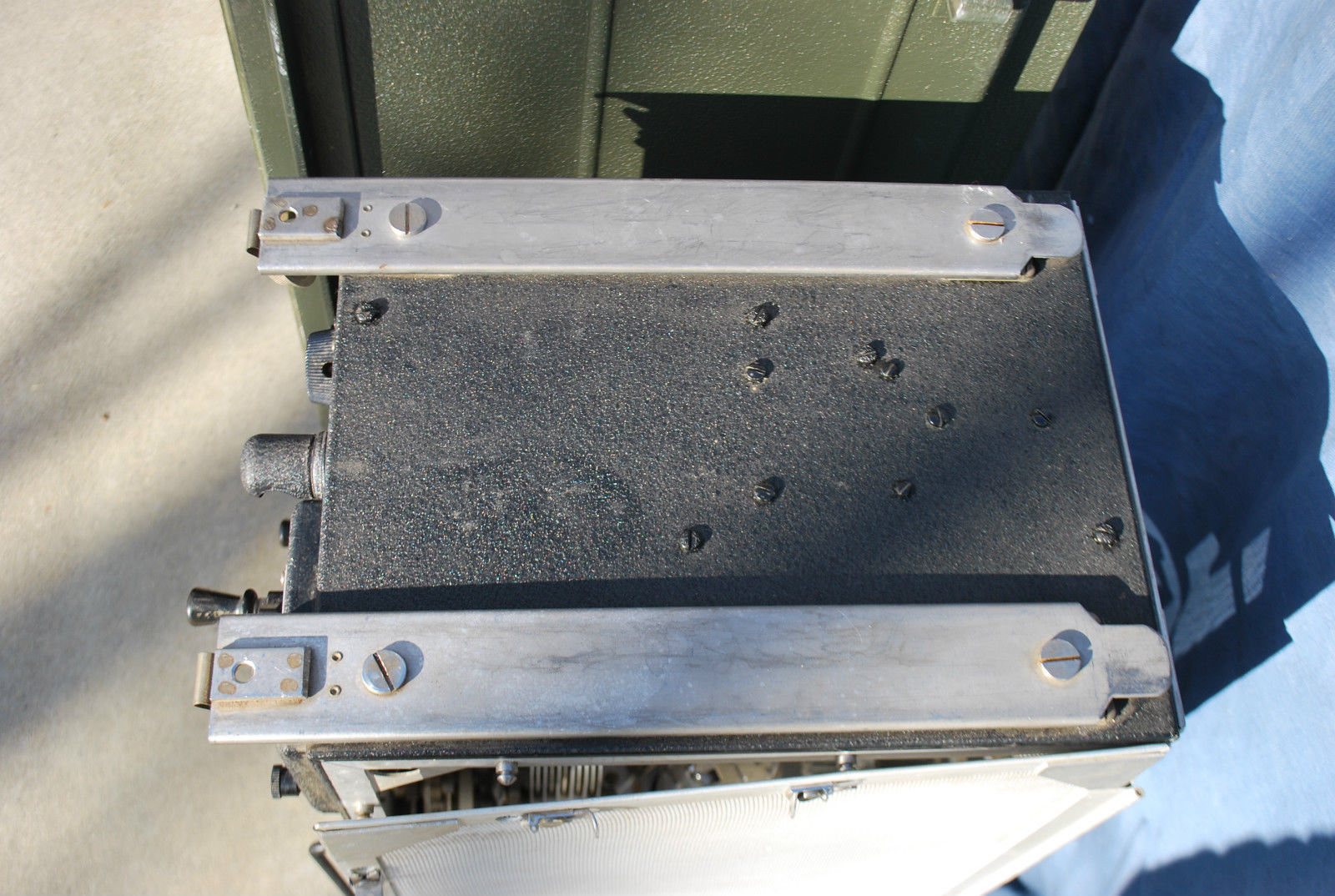

tbw4-1401-01.jpg (382552 bytes) tbw4-1401-02.jpg (334117 bytes) tbw4-1401-03.jpg (322454 bytes) tbw4-1401-04.jpg (324067 bytes)
tbw4-1401-05.jpg (364756 bytes) tbw4-1401-06.jpg (353580 bytes) tbw4-1401-07.jpg (421575 bytes) tbw4-1401-08.jpg (475615 bytes)
tbw4-1401-09.jpg (427098 bytes) tbw4-1401-10.jpg (467350 bytes) tbw4-1401-11.jpg (464445 bytes) tbw4-1401-12.jpg (430570 bytes)

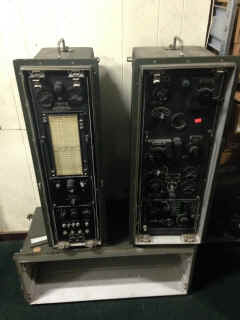

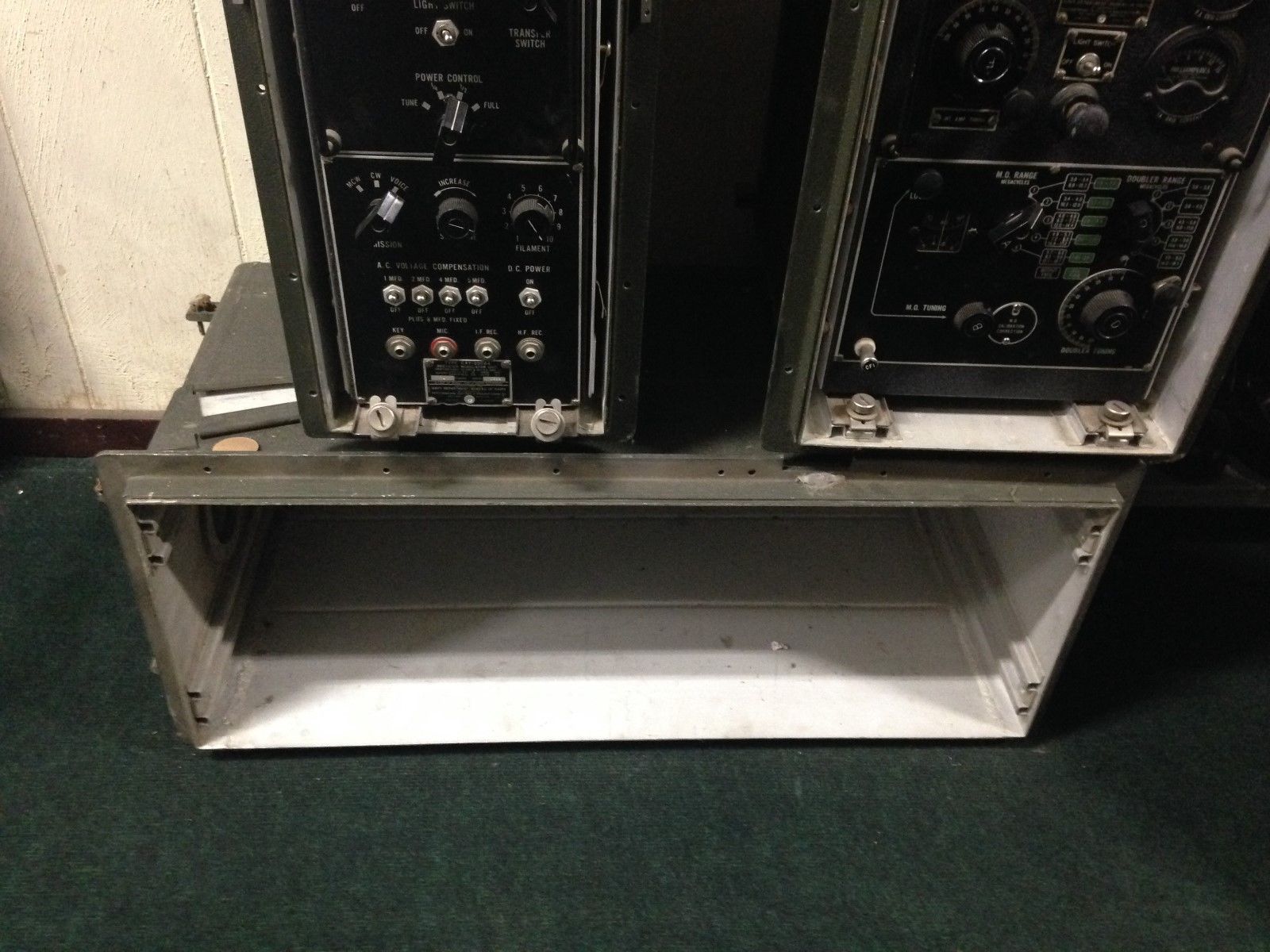

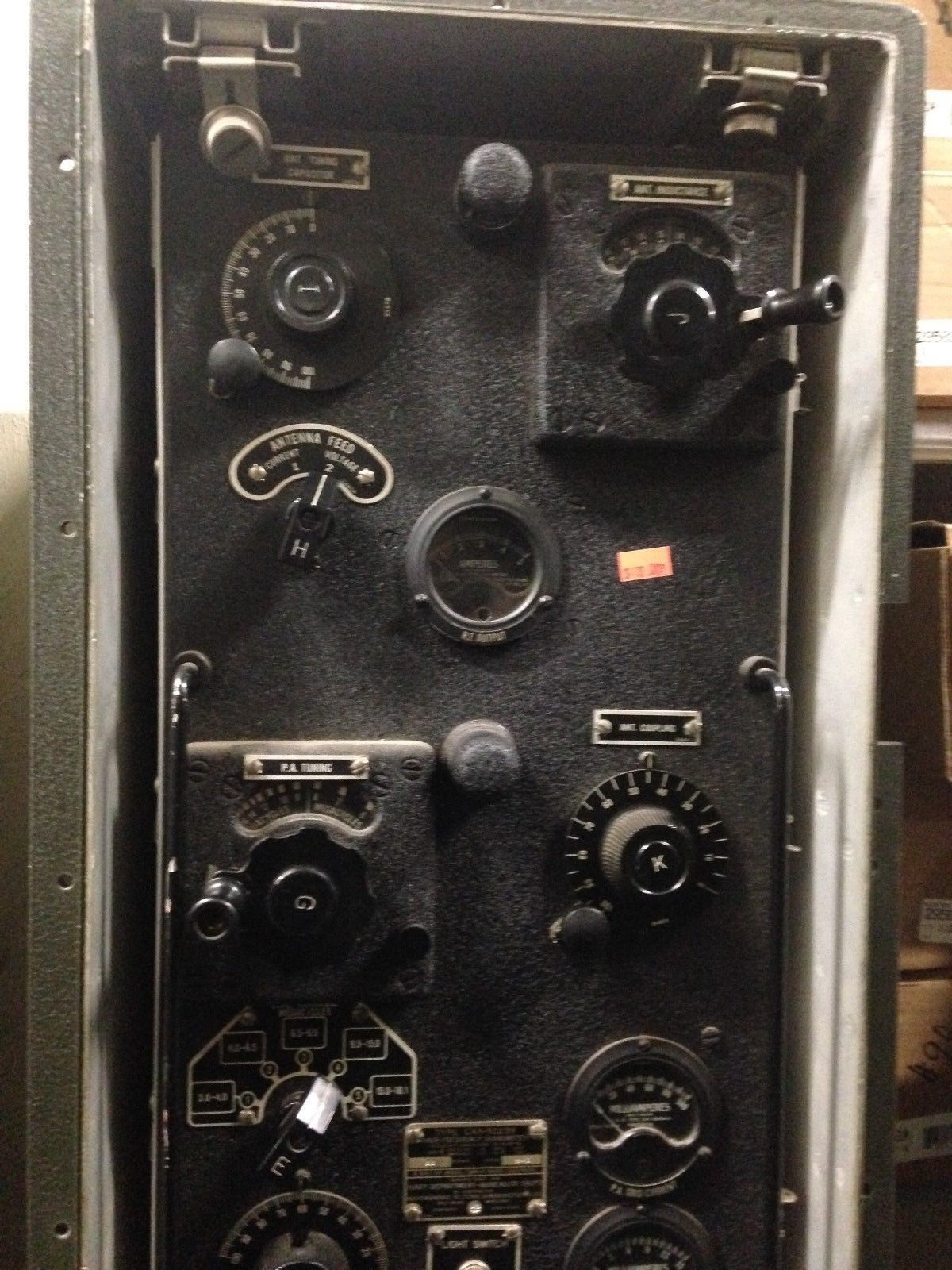

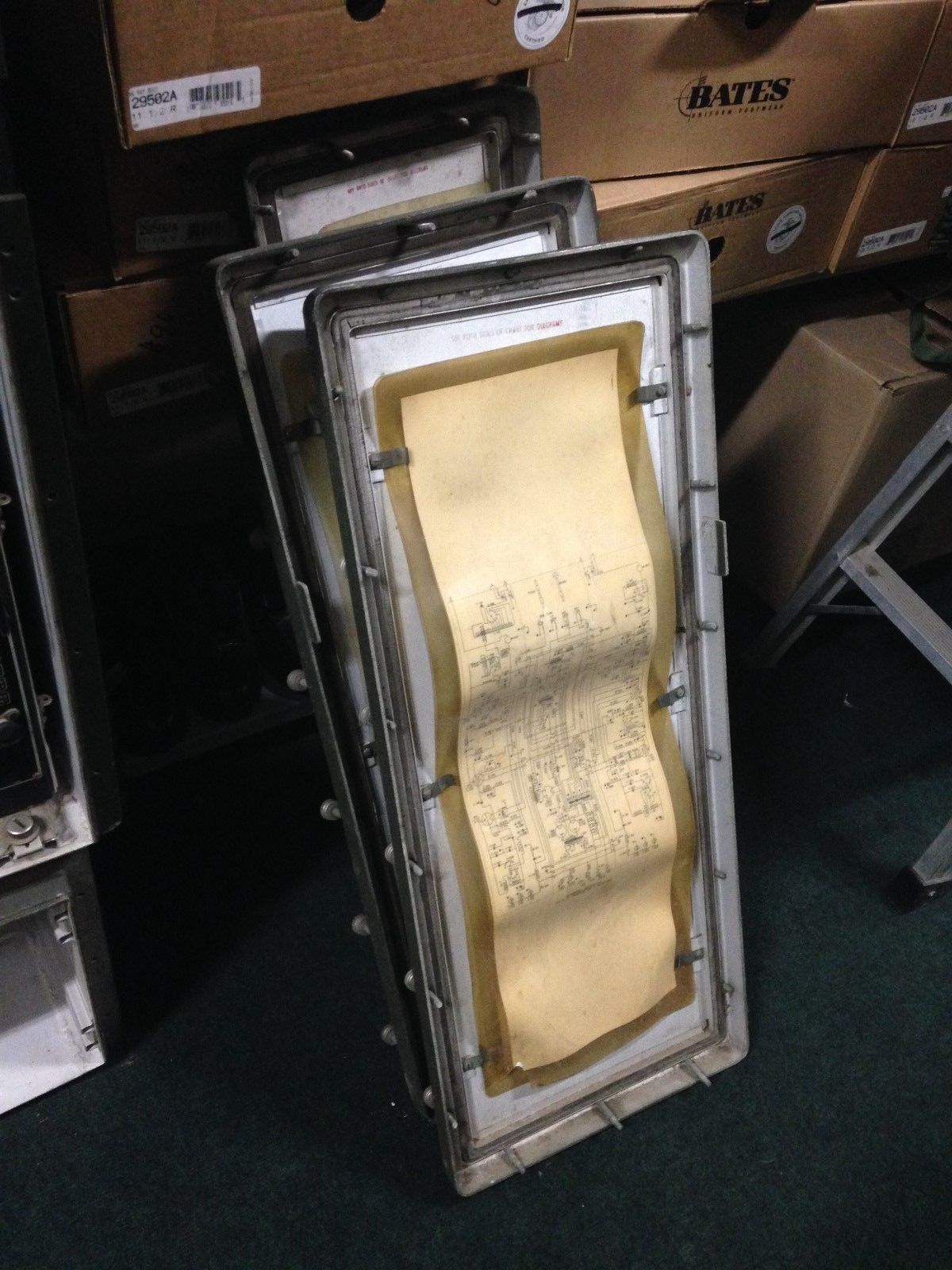

TBW-4 HF Transmitter (CAY-52239) with Modulator/Rectifier (CAY-20064)

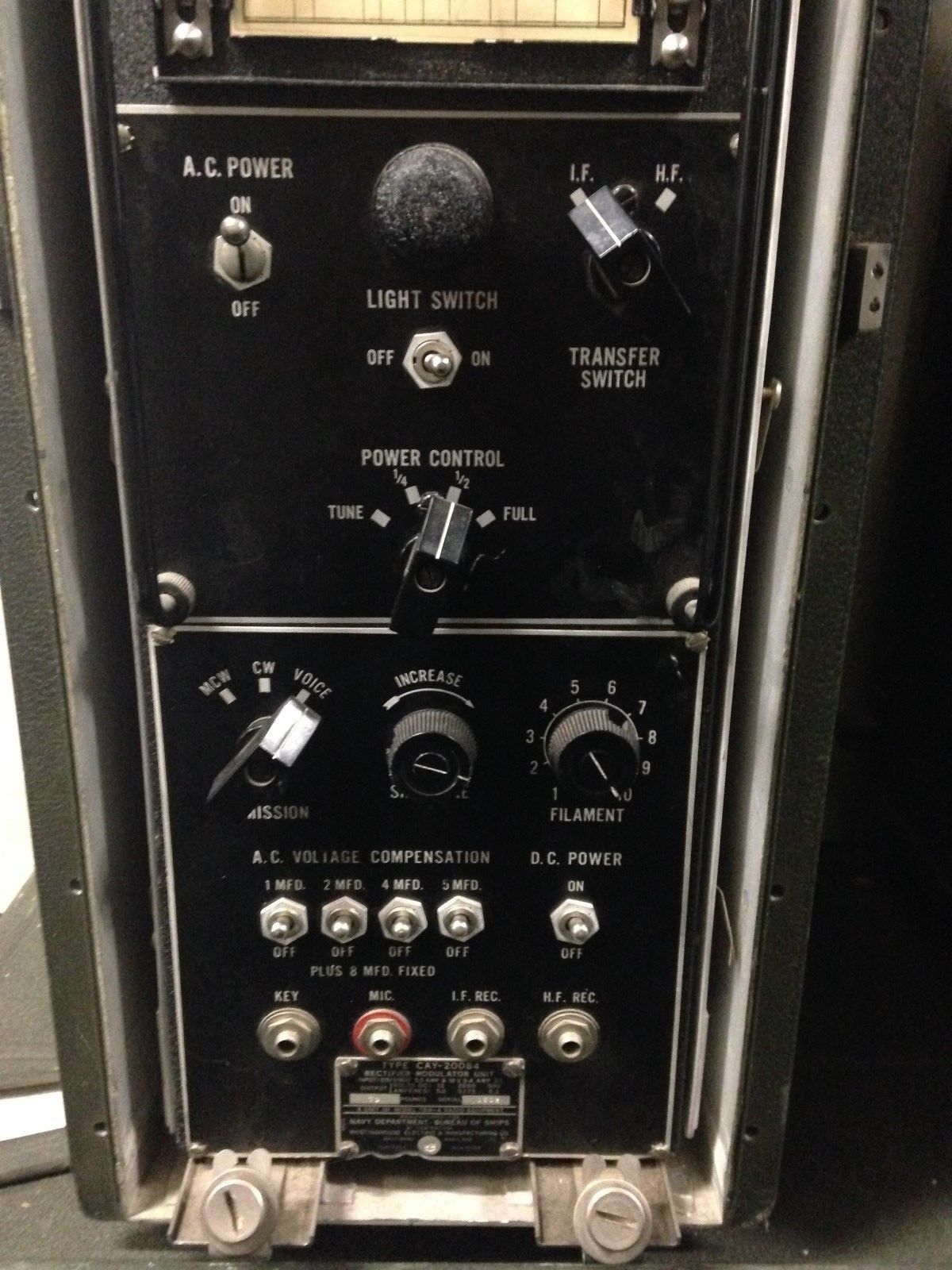

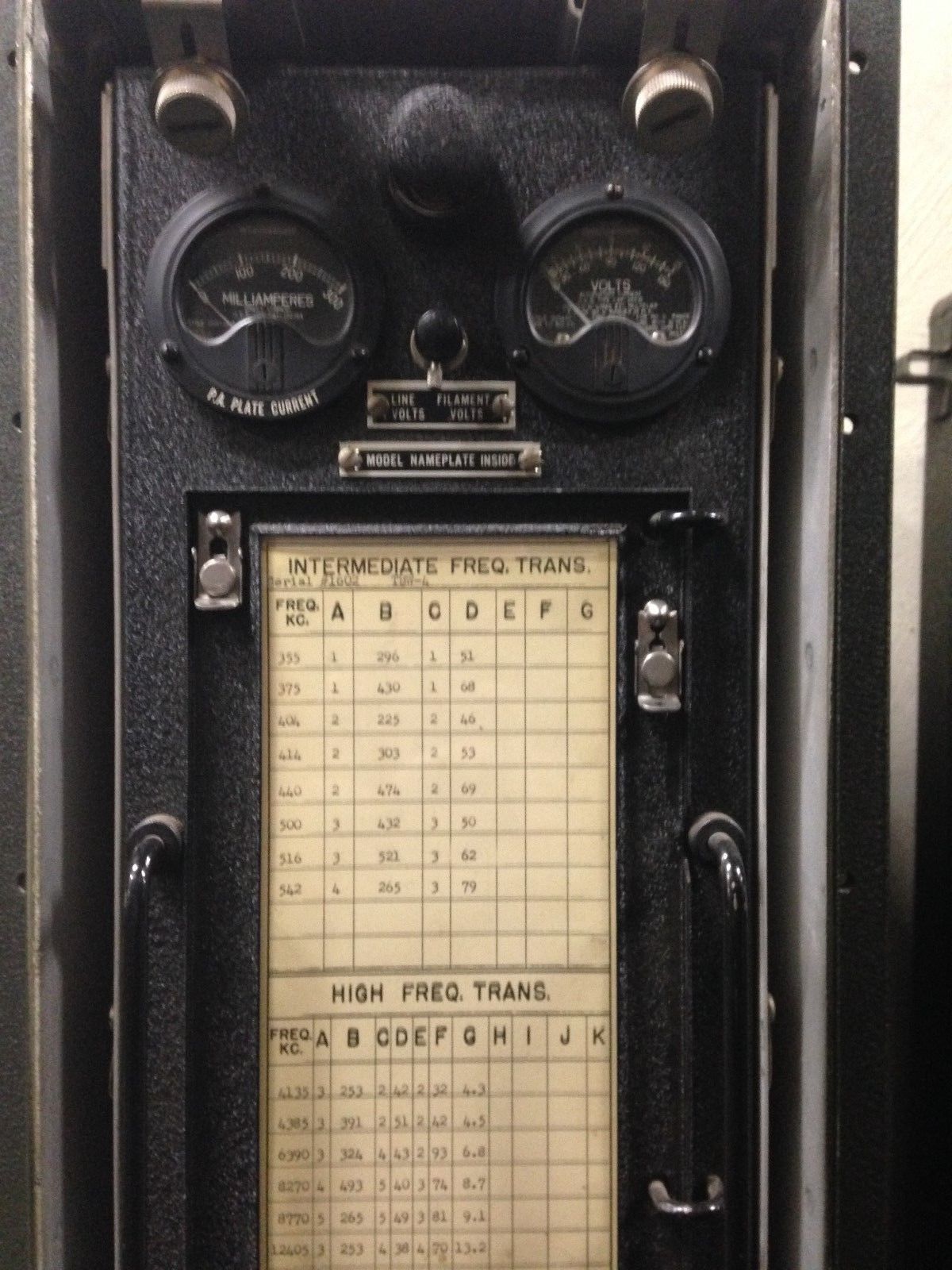

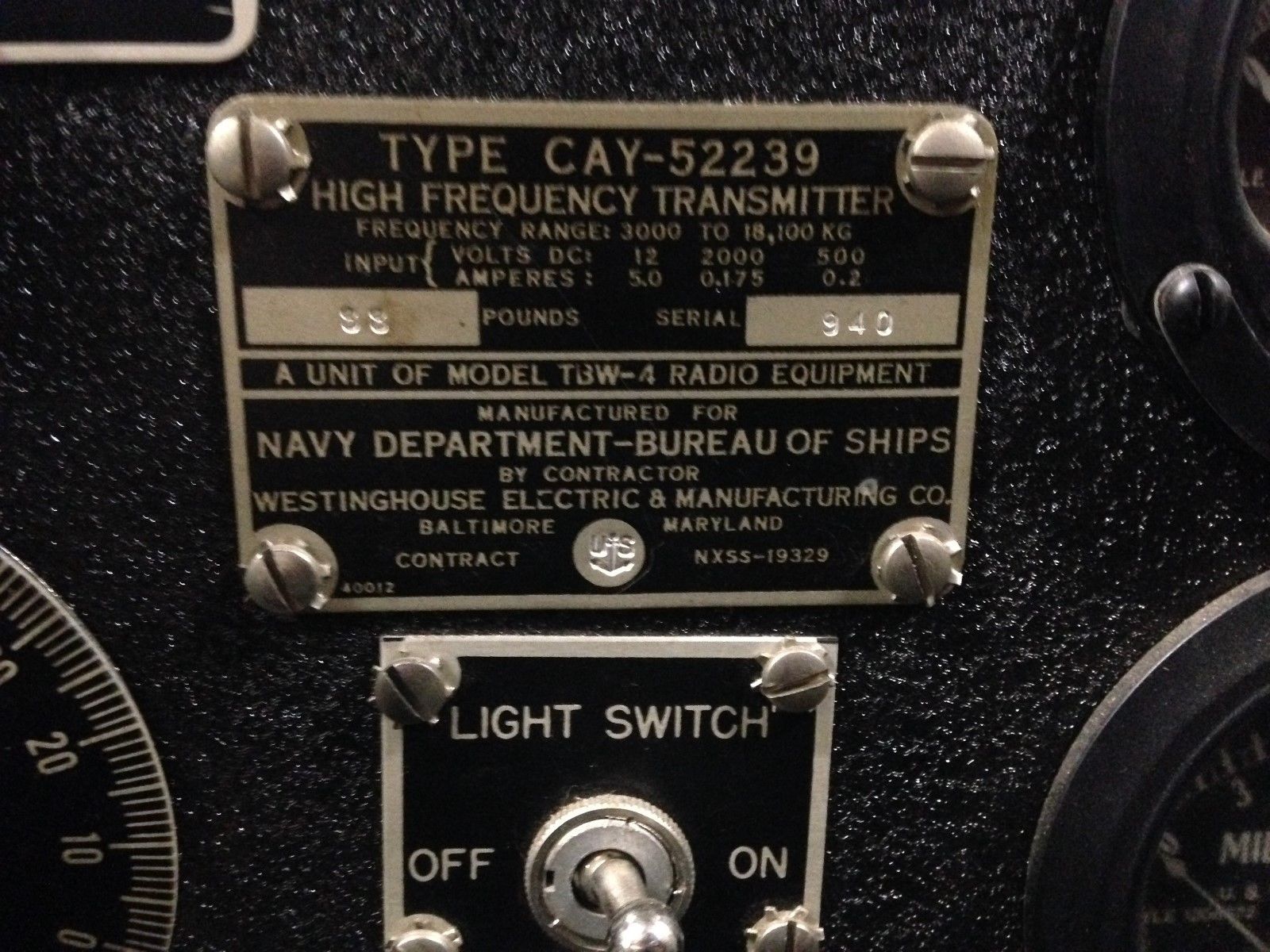

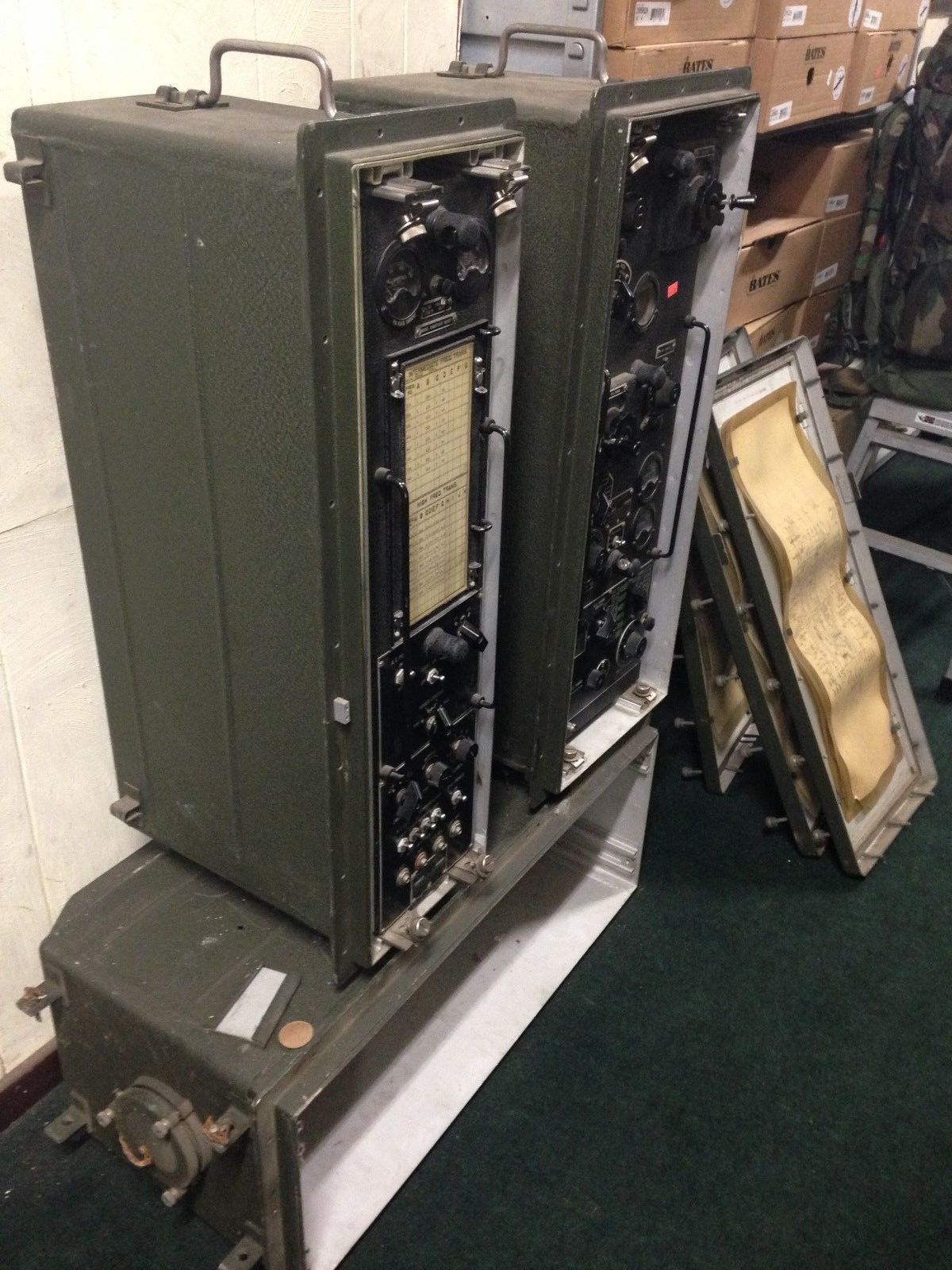

tbw4-1503-01.JPG (231492 bytes) tbw4-1503-02.JPG (269831 bytes) tbw4-1503-03.JPG (264522 bytes) tbw4-1503-04.JPG (268402 bytes)
tbw4-1503-05.JPG (304906 bytes) tbw4-1503-06.JPG (245658 bytes) tbw4-1503-07.JPG (244078 bytes) tbw4-1503-08.JPG (282606 bytes)

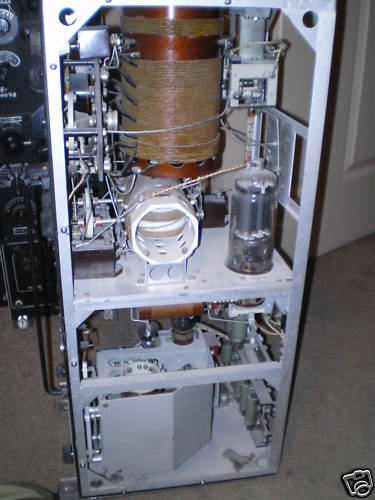

TBW-5 MF transmitter (CAY-52238) and MF (IF) transmitter (CAY-52238)

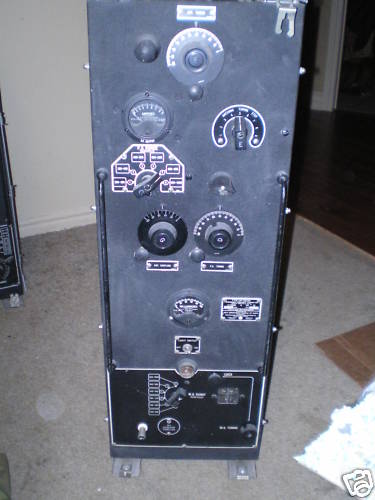

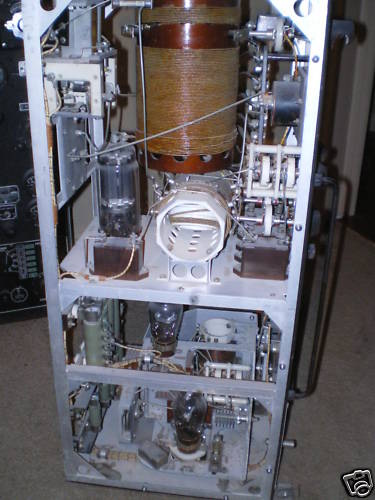

TBW-5 MF xmtr (CAY-52238)

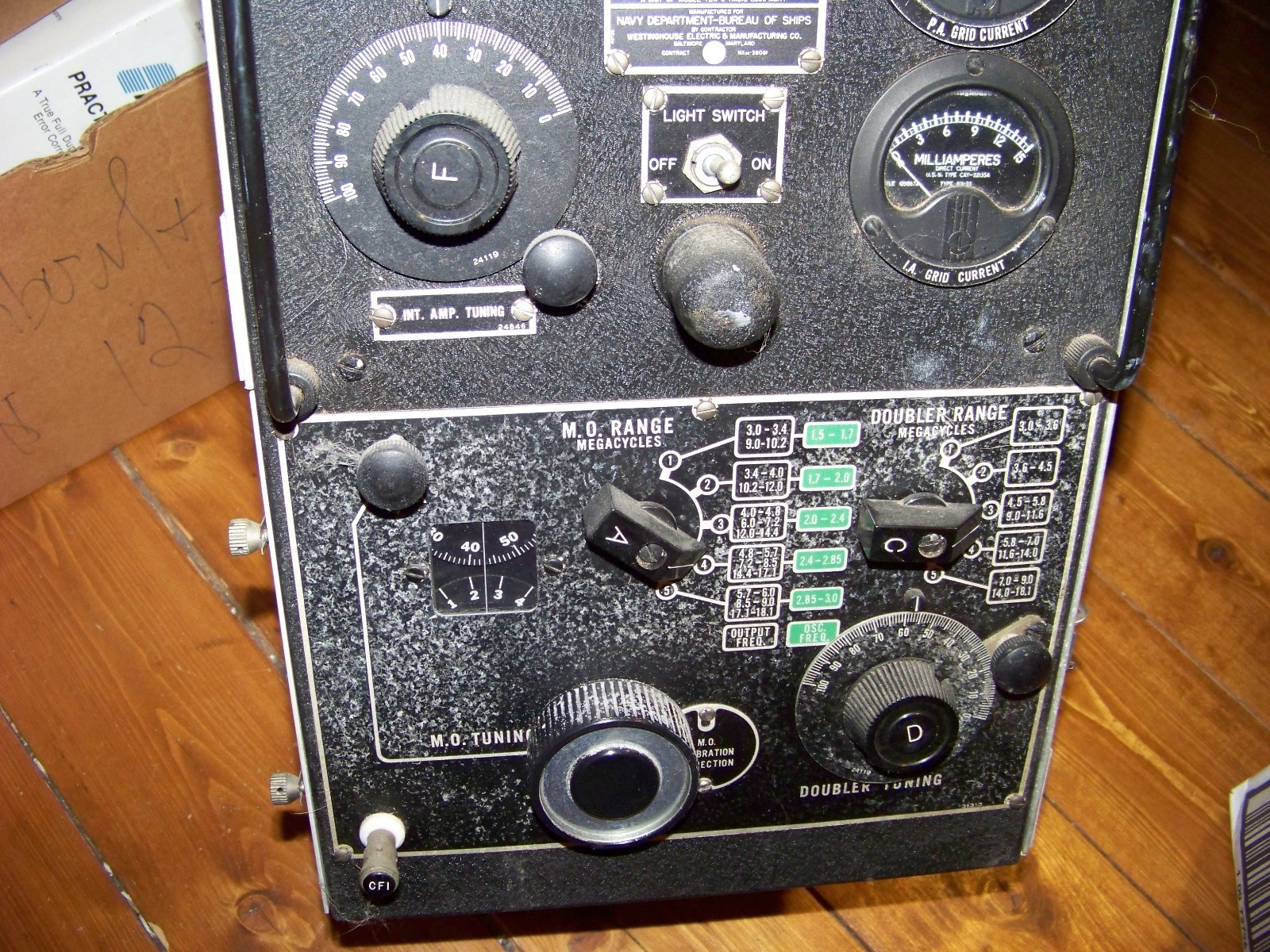

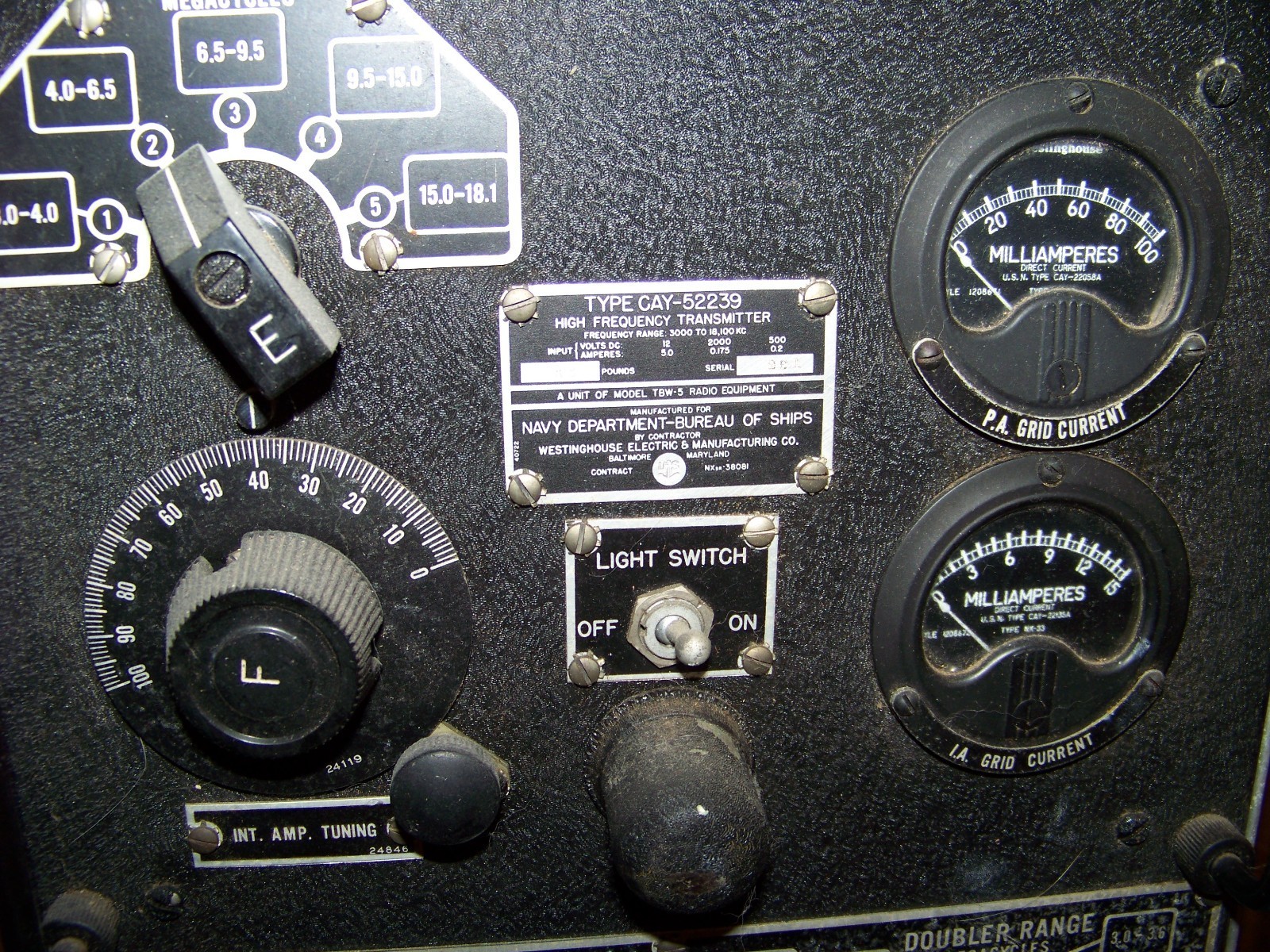

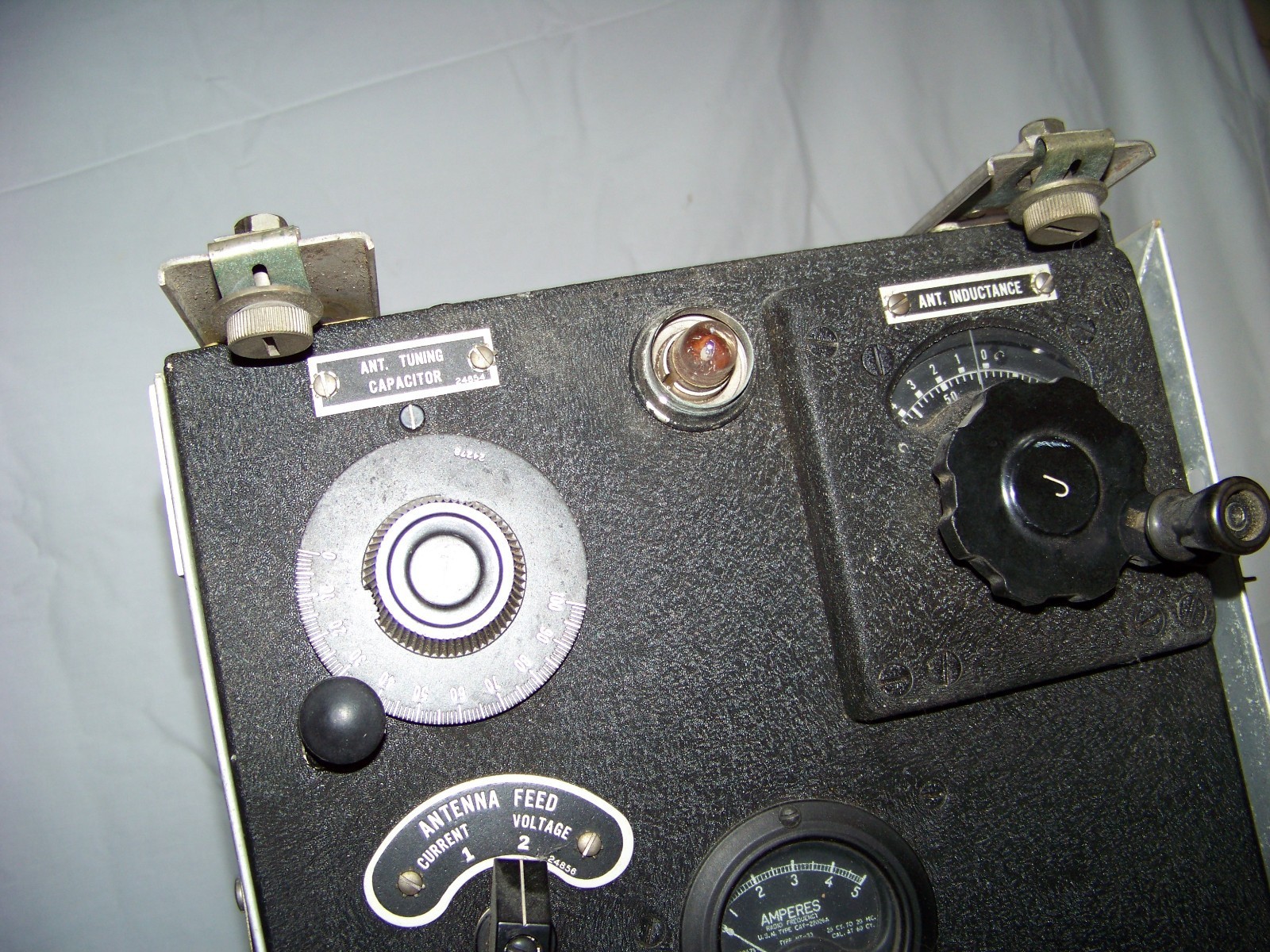

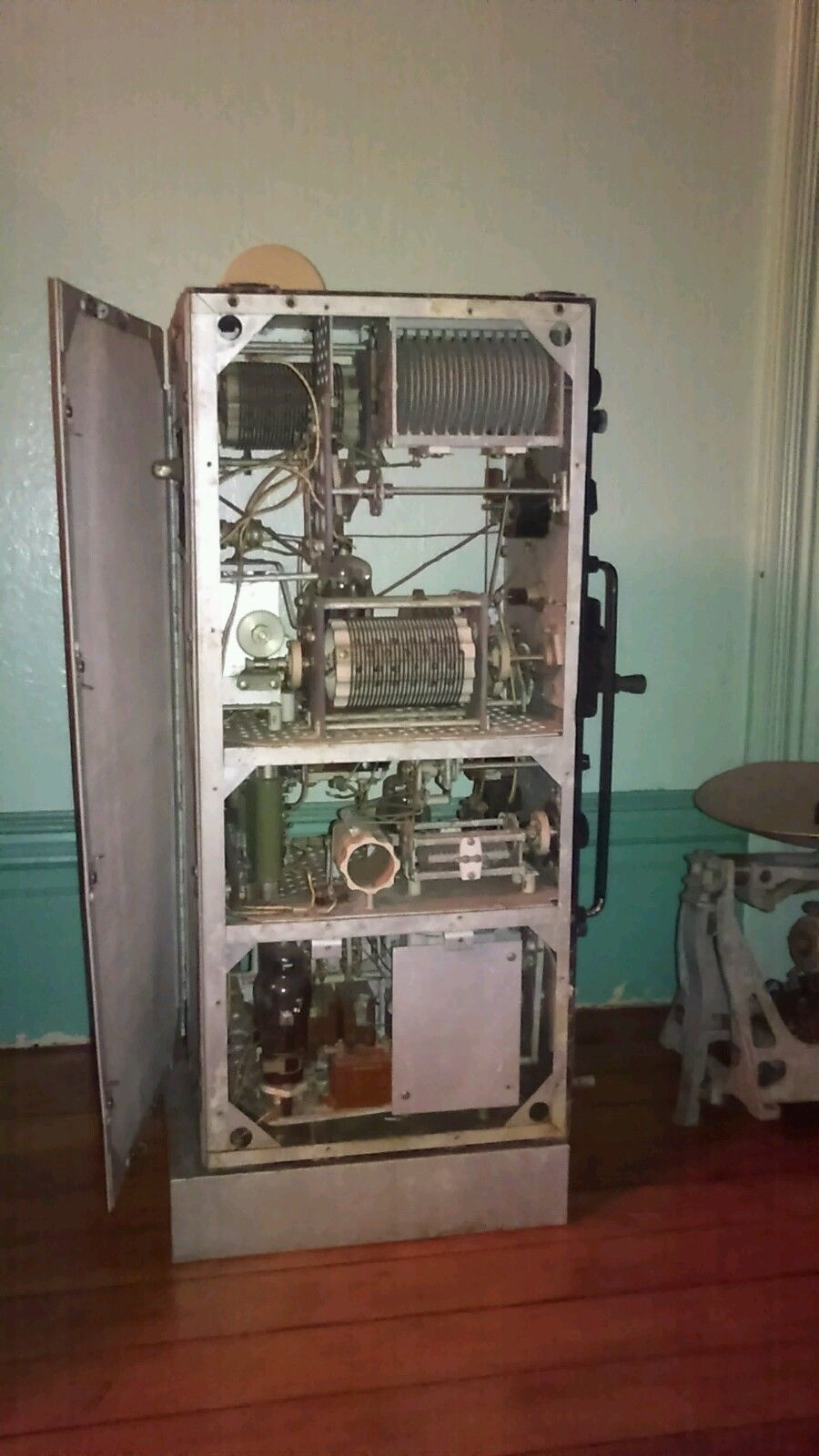

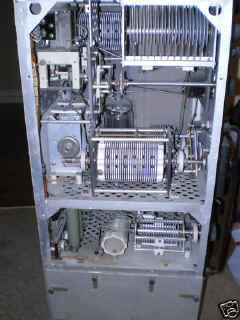

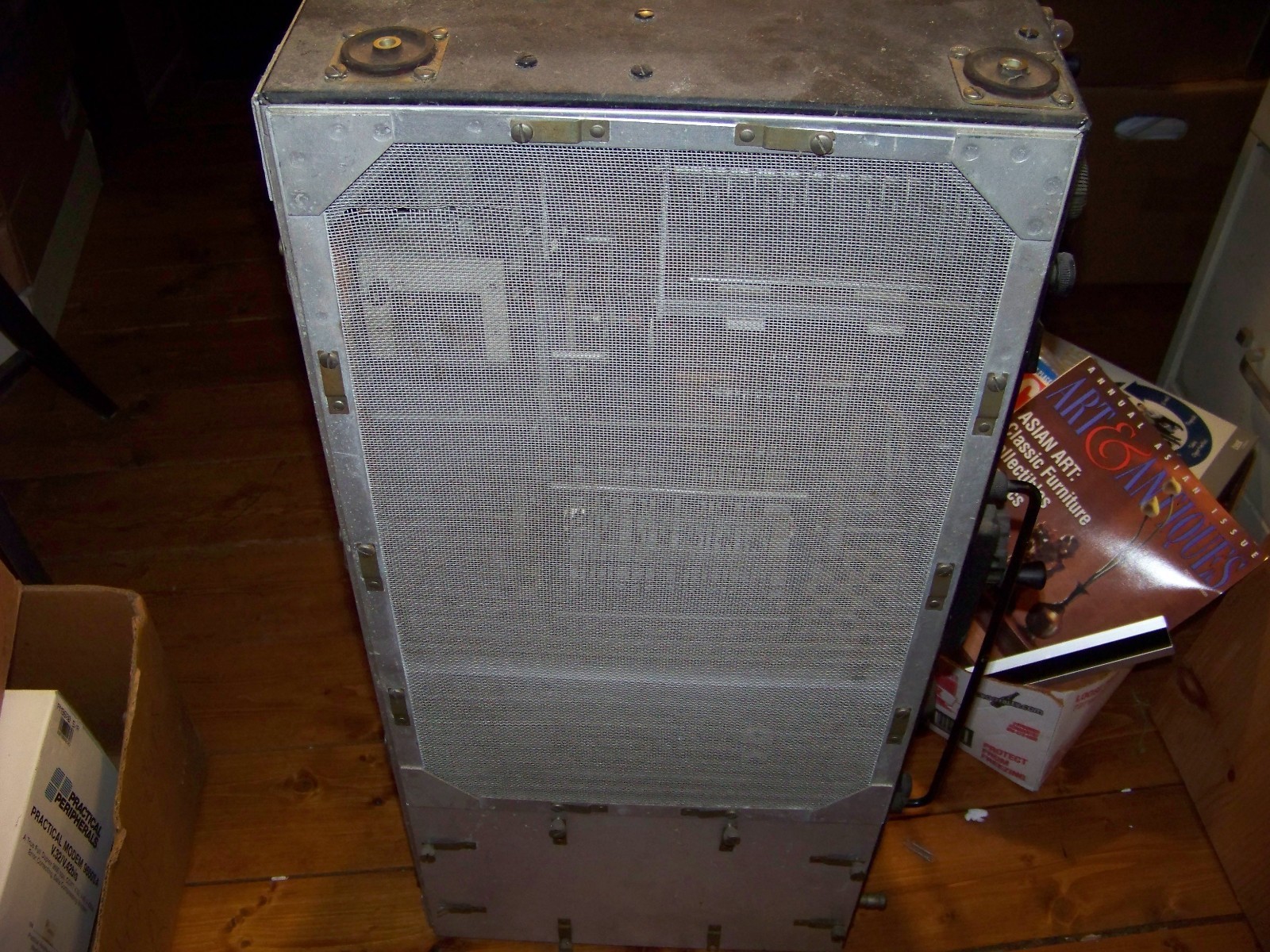

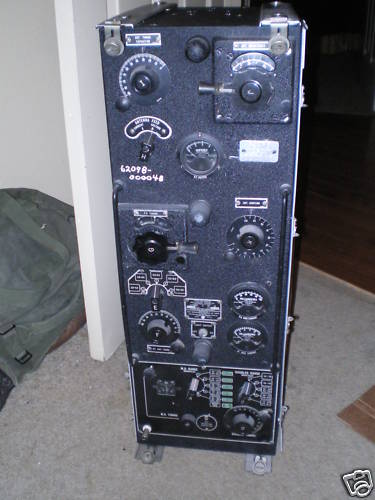

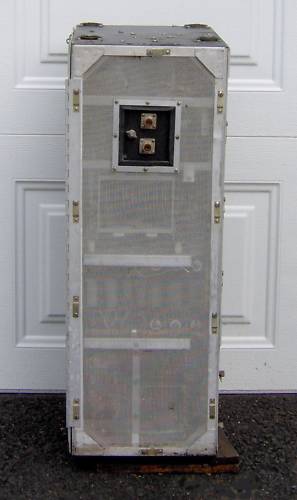

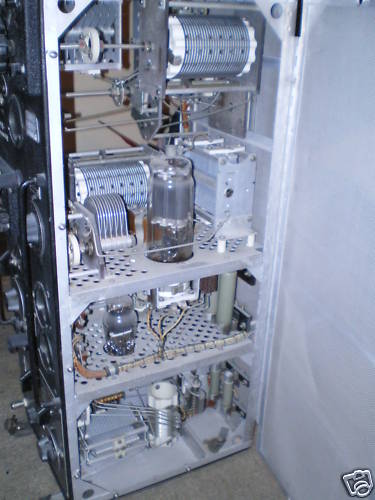

TBW-5 HF xmtr (CAY-52239)
TBW-5 HF xmtr (CAY-52239)

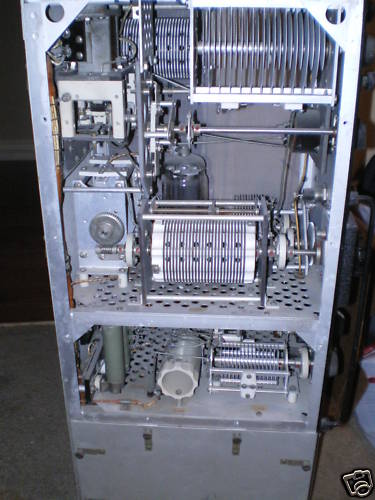

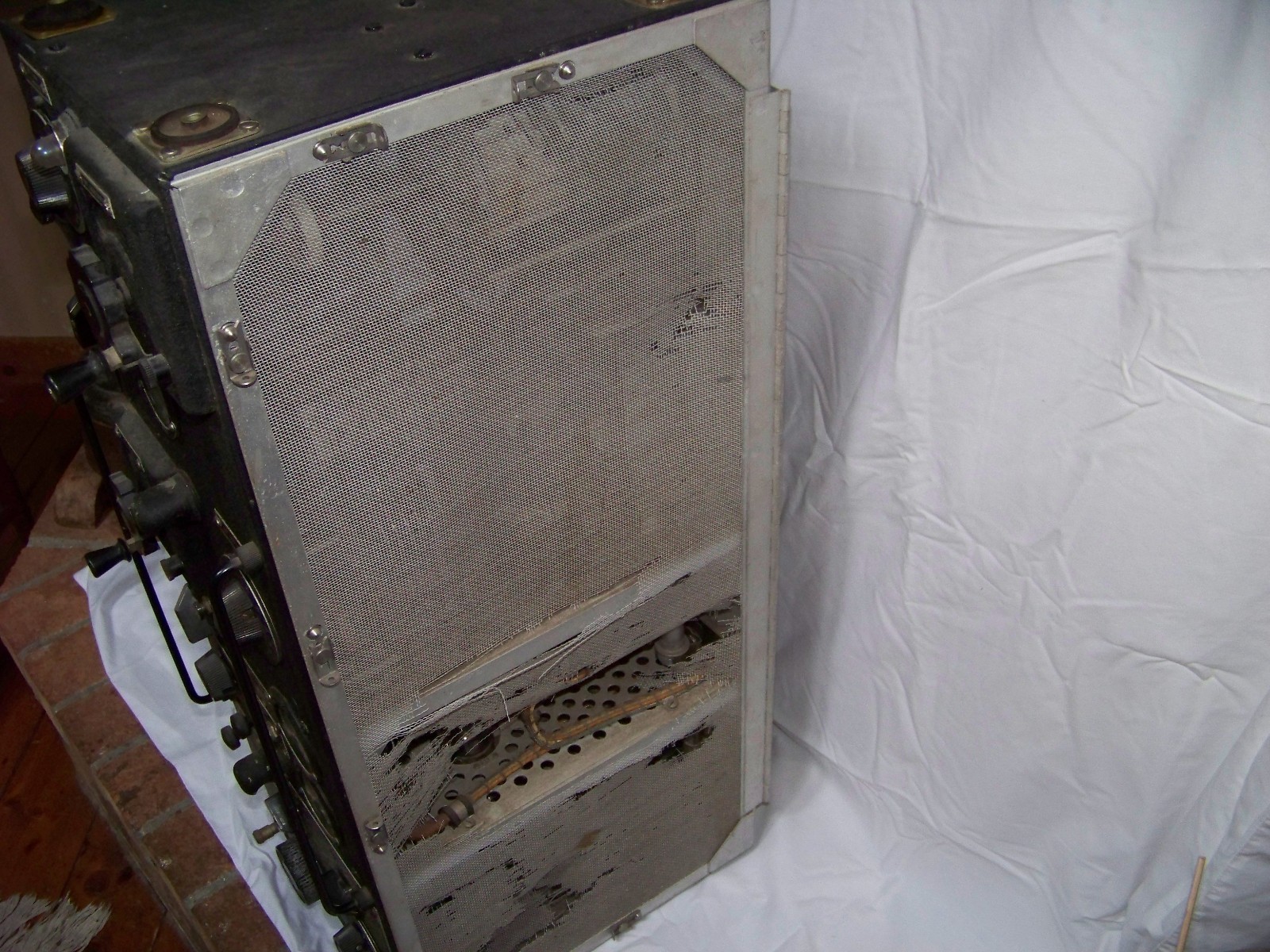

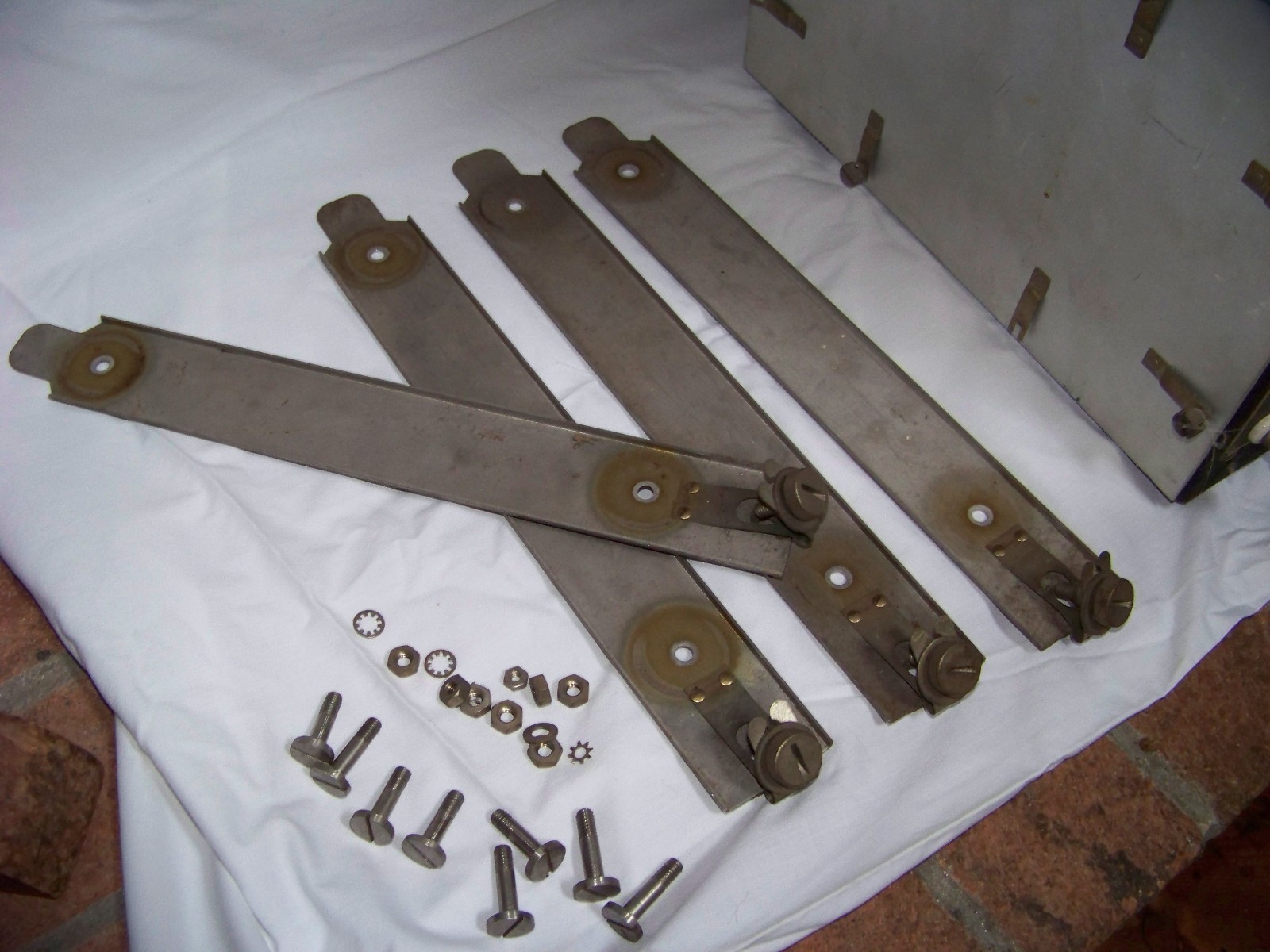

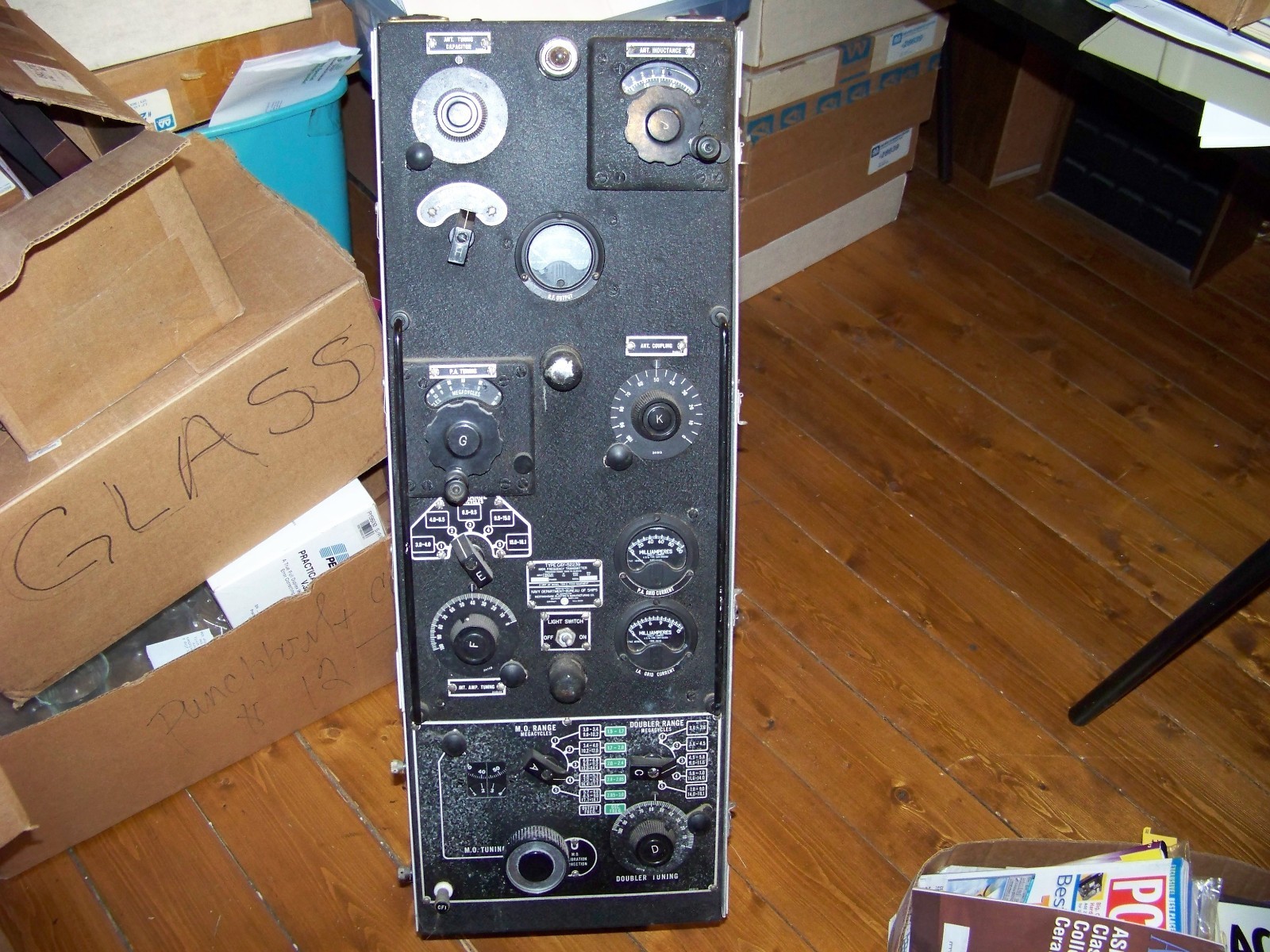

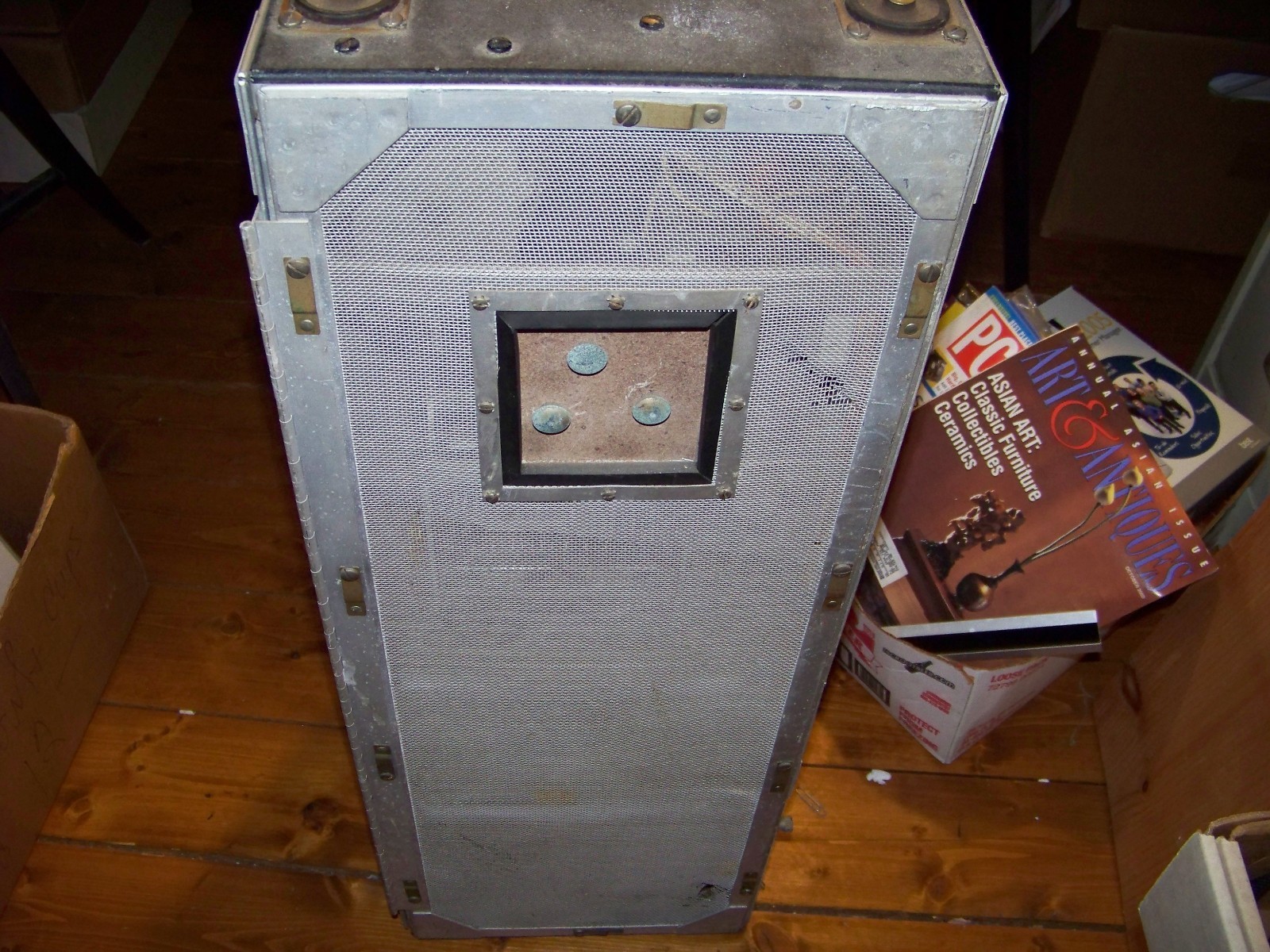

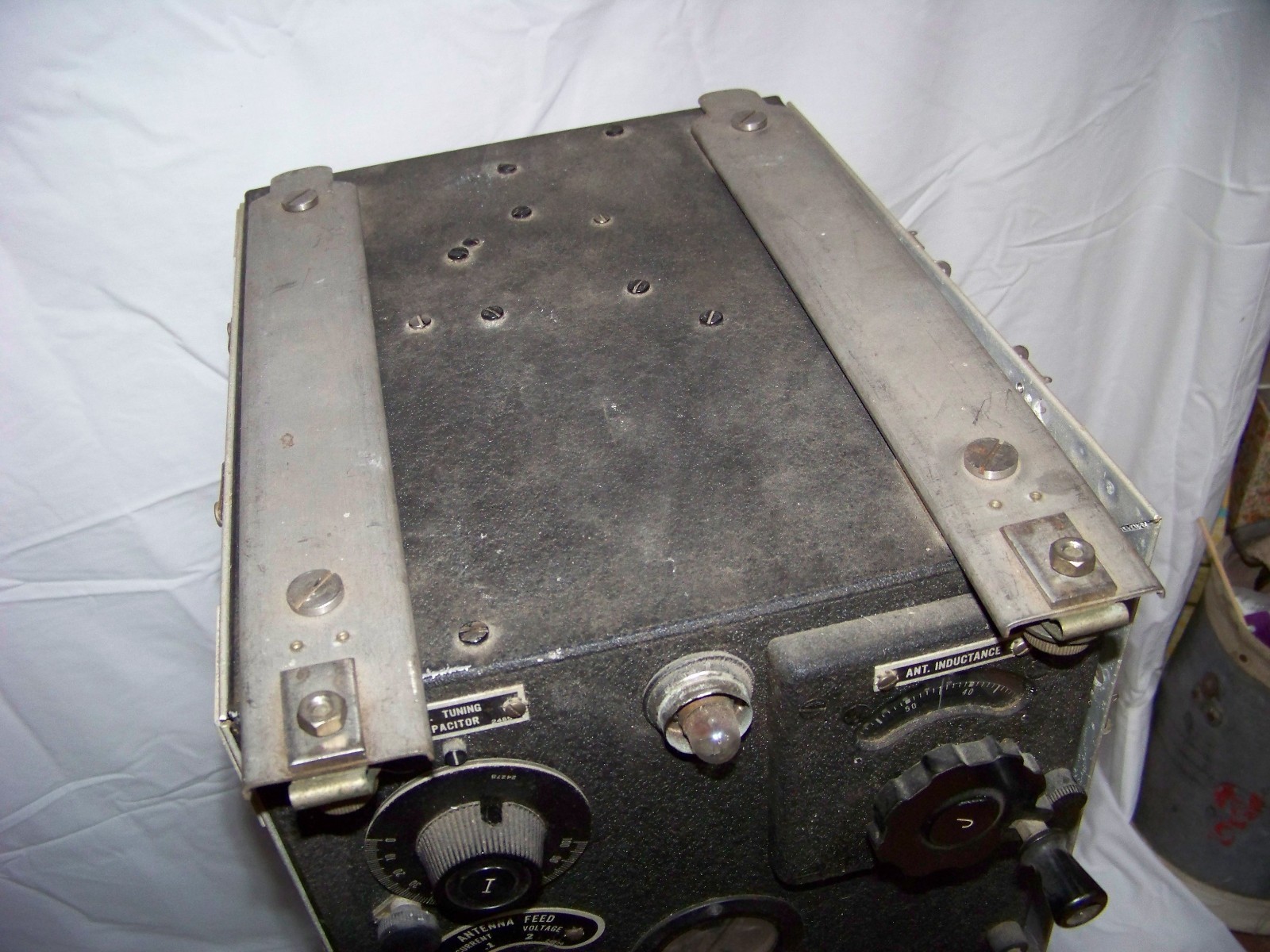

tbw5-hf-1308-01.JPG (838772 bytes) 		tbw5-hf-1308-02.JPG (519238 bytes) tbw5-hf-1308-03.JPG (759143 bytes) tbw5-hf-1308-04.JPG (840724 bytes)
tbw5-hf-1308-05.JPG (748599 bytes) tbw5-hf-1308-06.JPG (579125 bytes) tbw5-hf-1308-07.JPG (550412 bytes) tbw5-hf-1308-08.JPG (518137 bytes)
tbw5-hf-1308-09.JPG (368250 bytes) tbw5-hf-1308-10.JPG (310394 bytes) tbw5-hf-1308-11.JPG (401061 bytes) tbw5-hf-1308-12.JPG (626710 bytes)

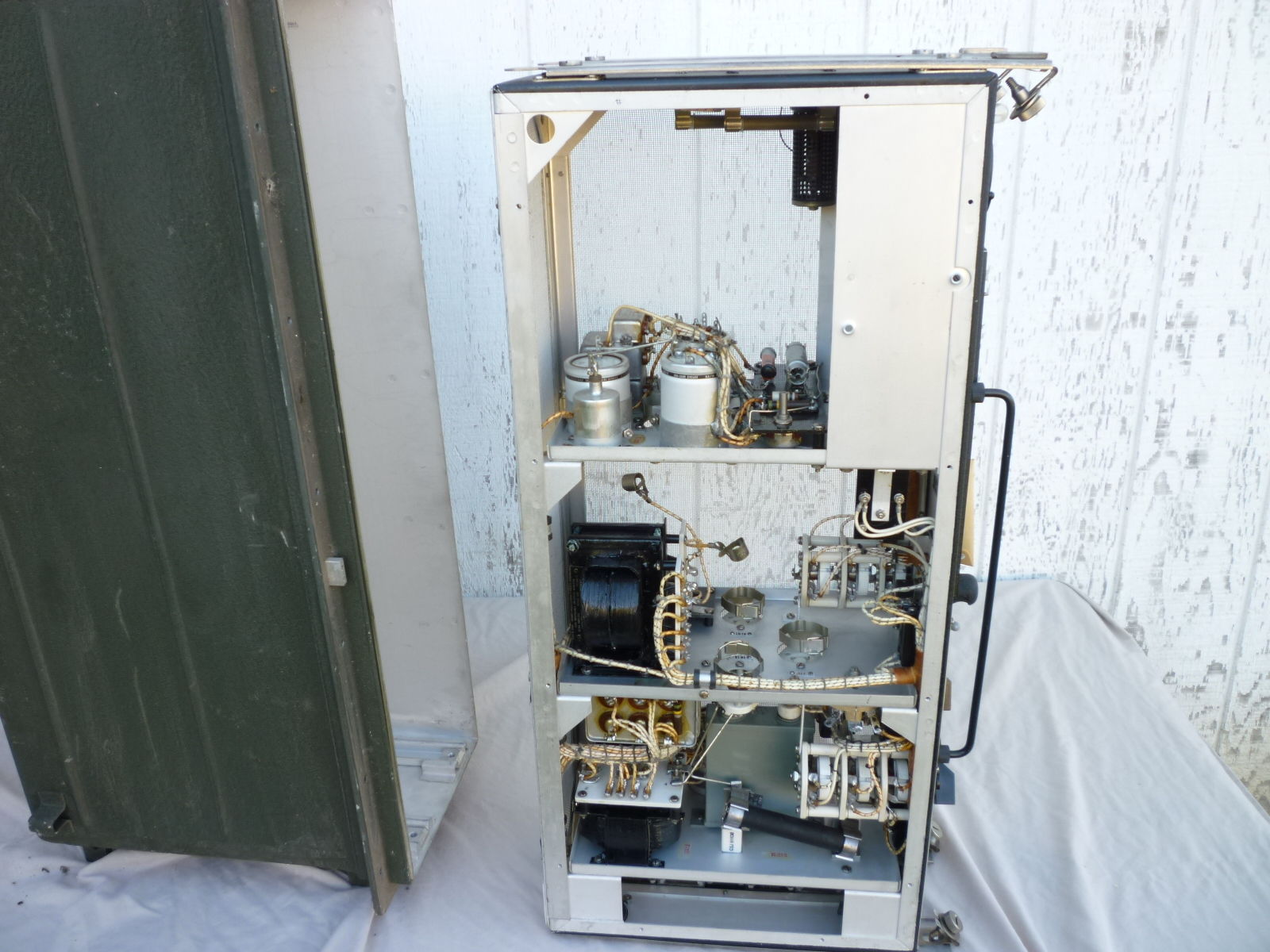

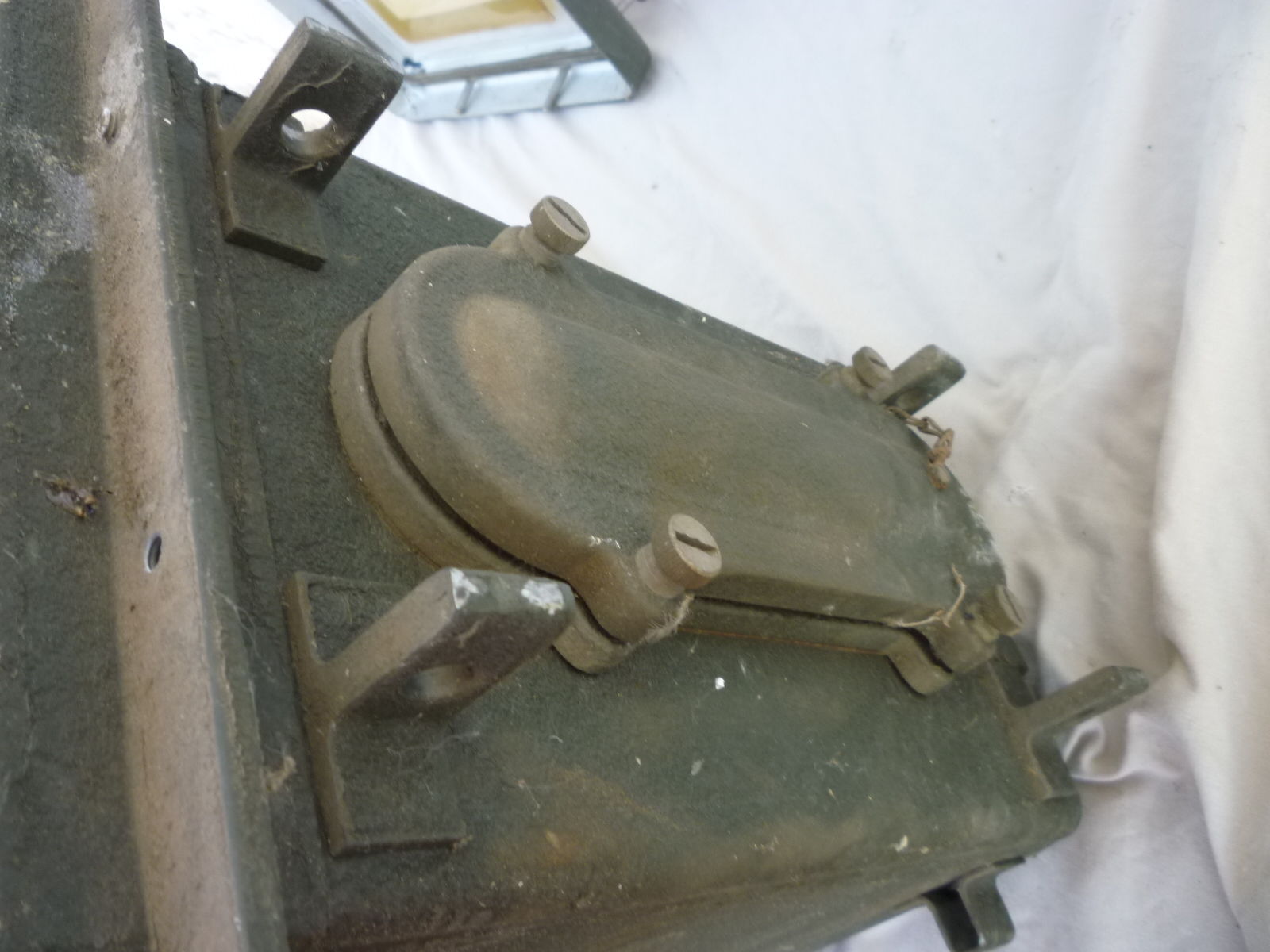

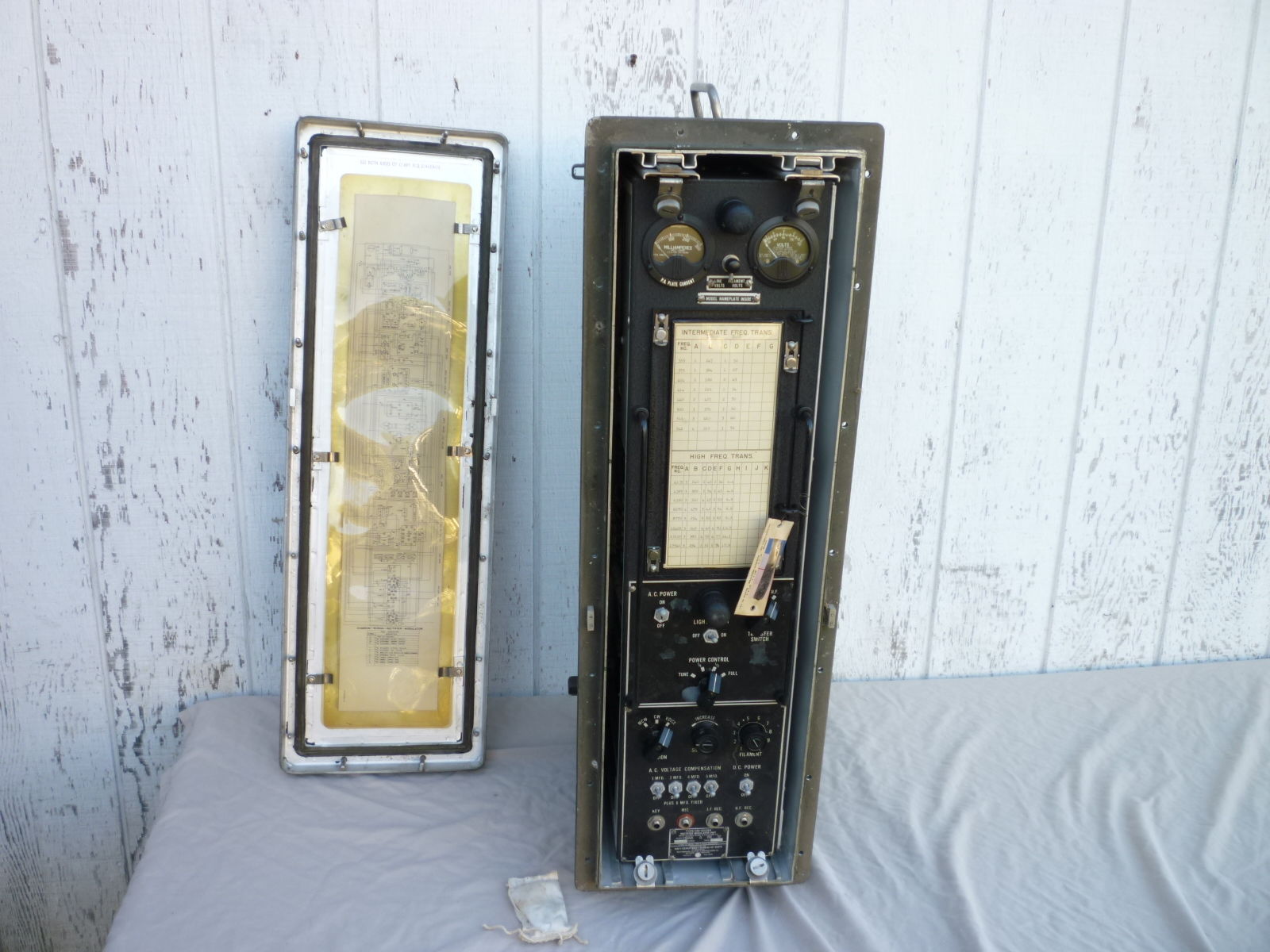

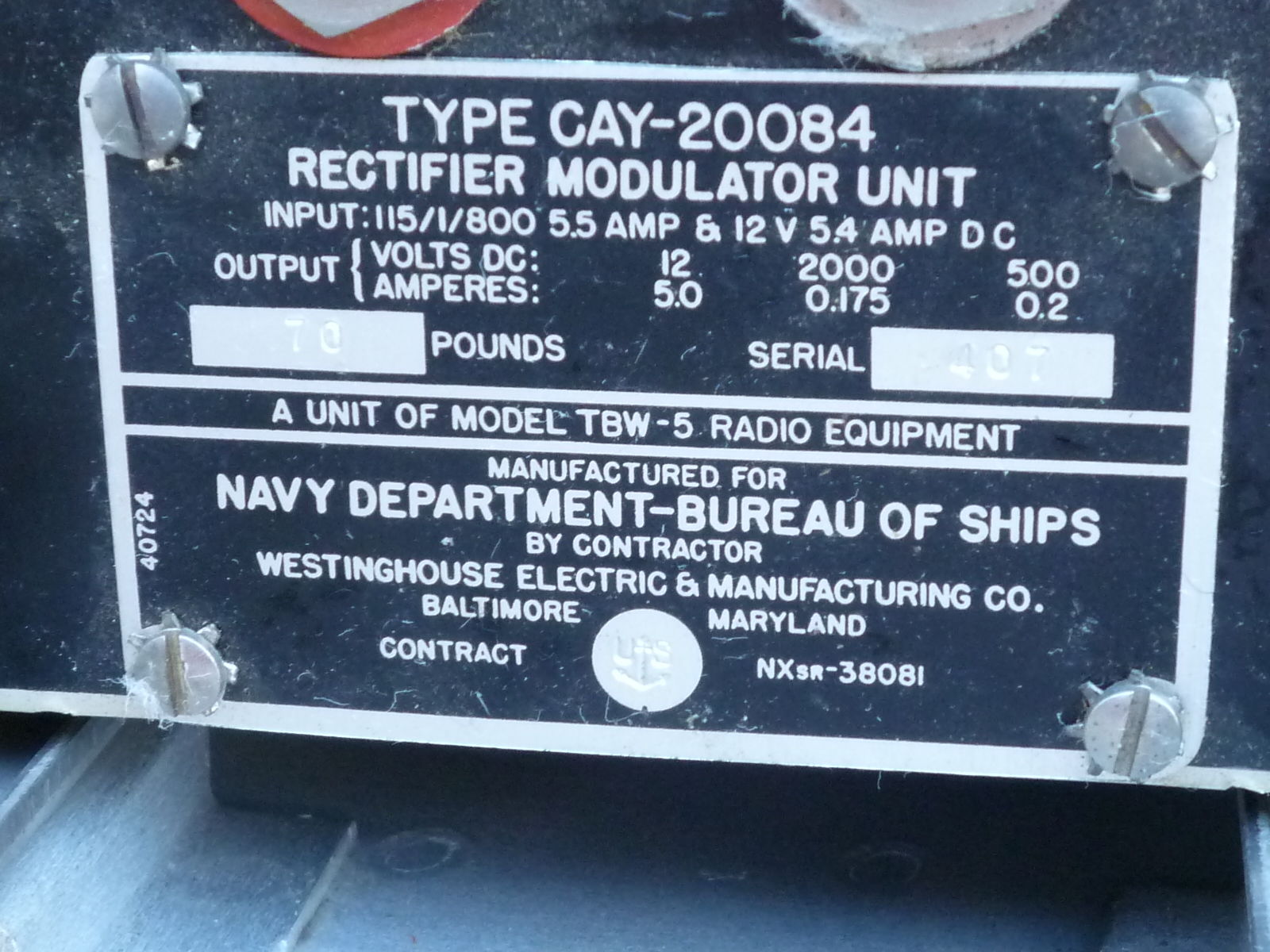

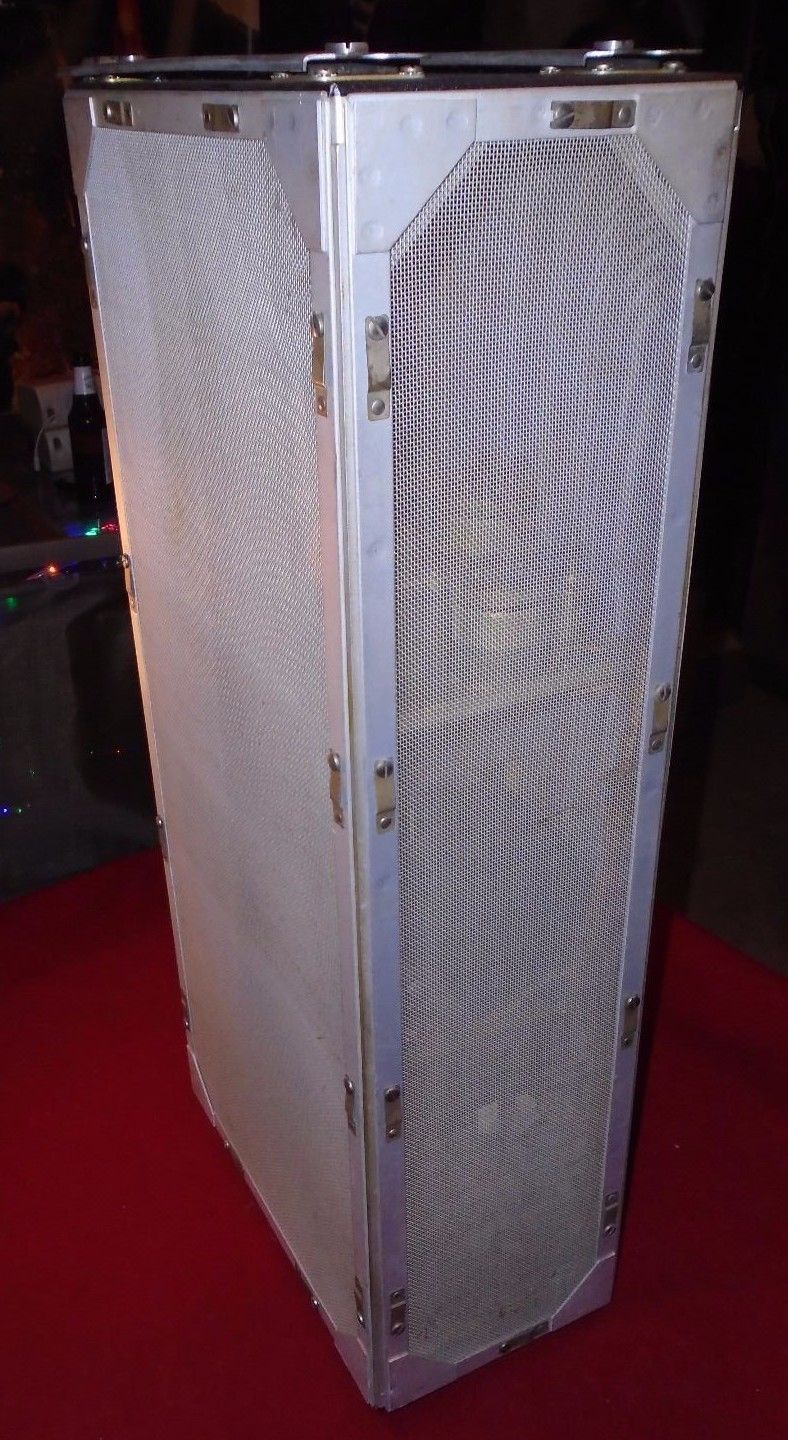

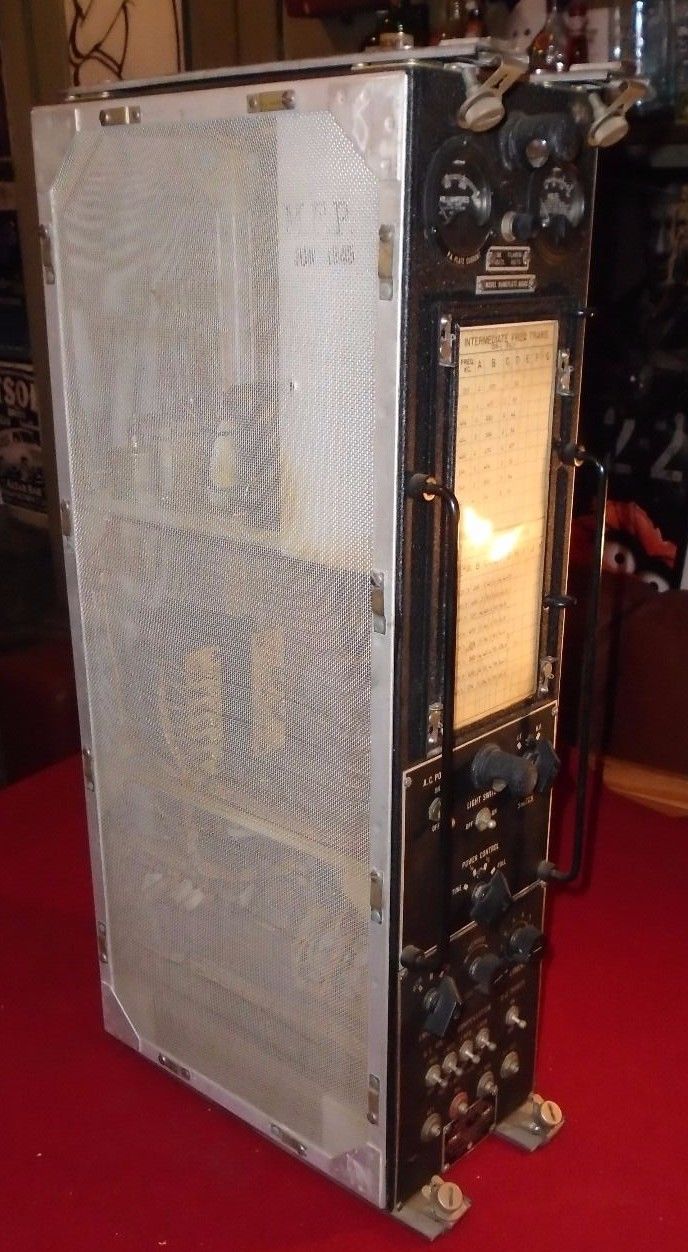

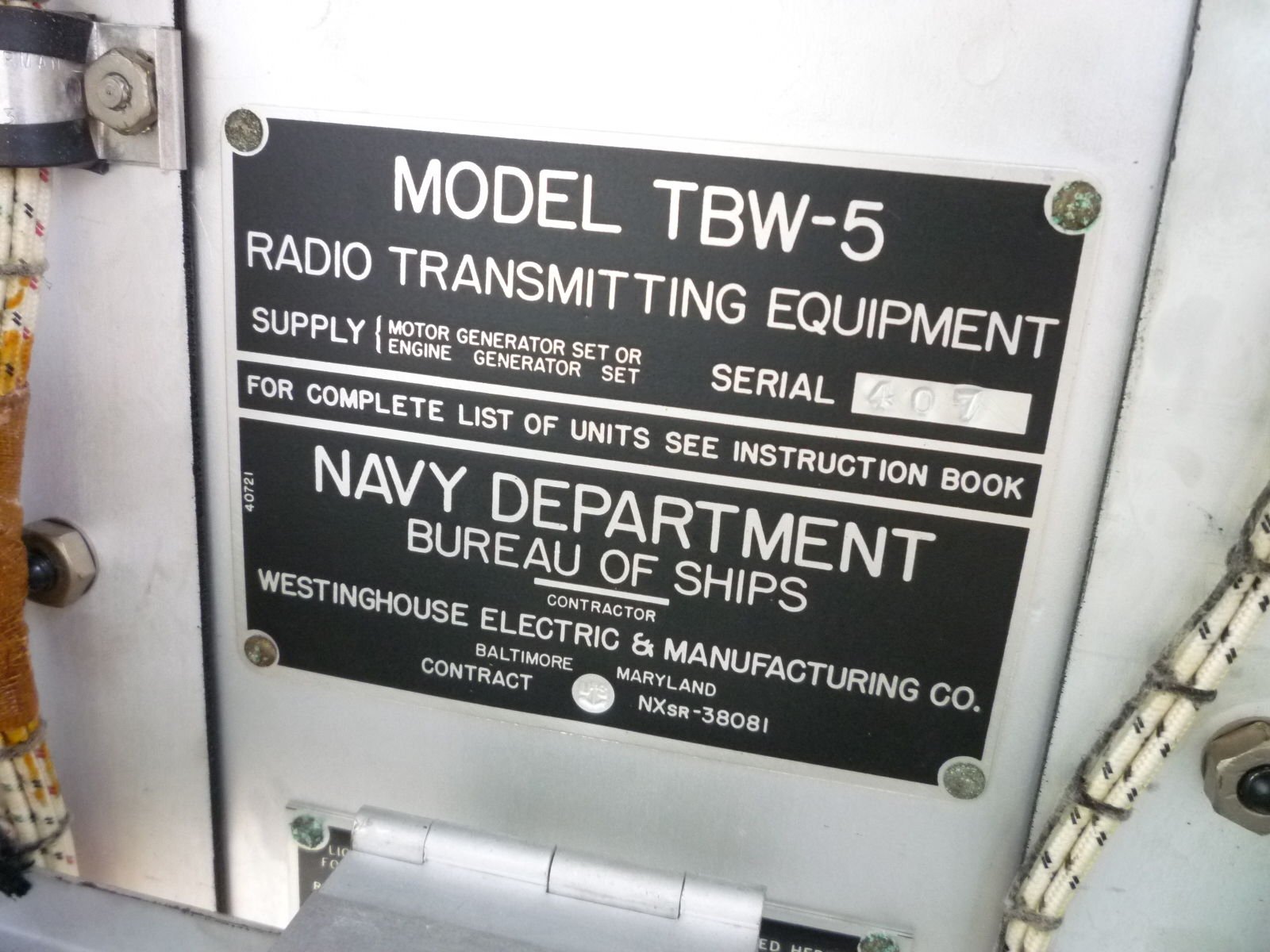

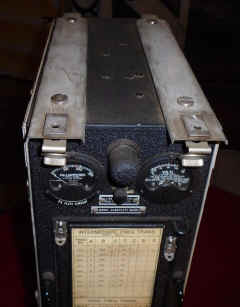

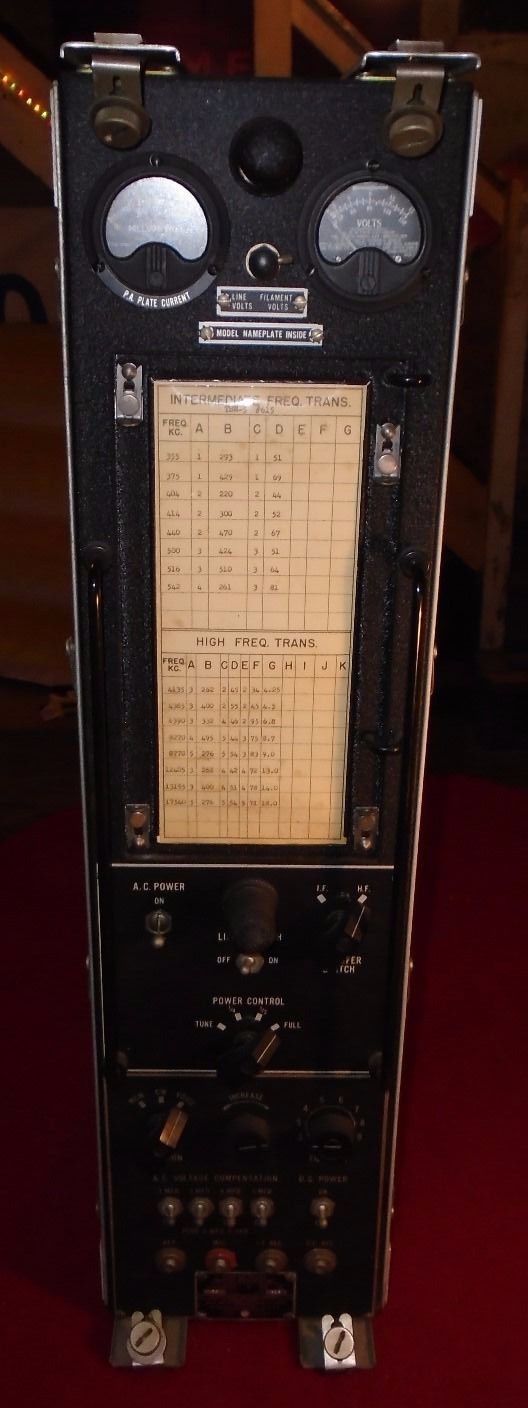

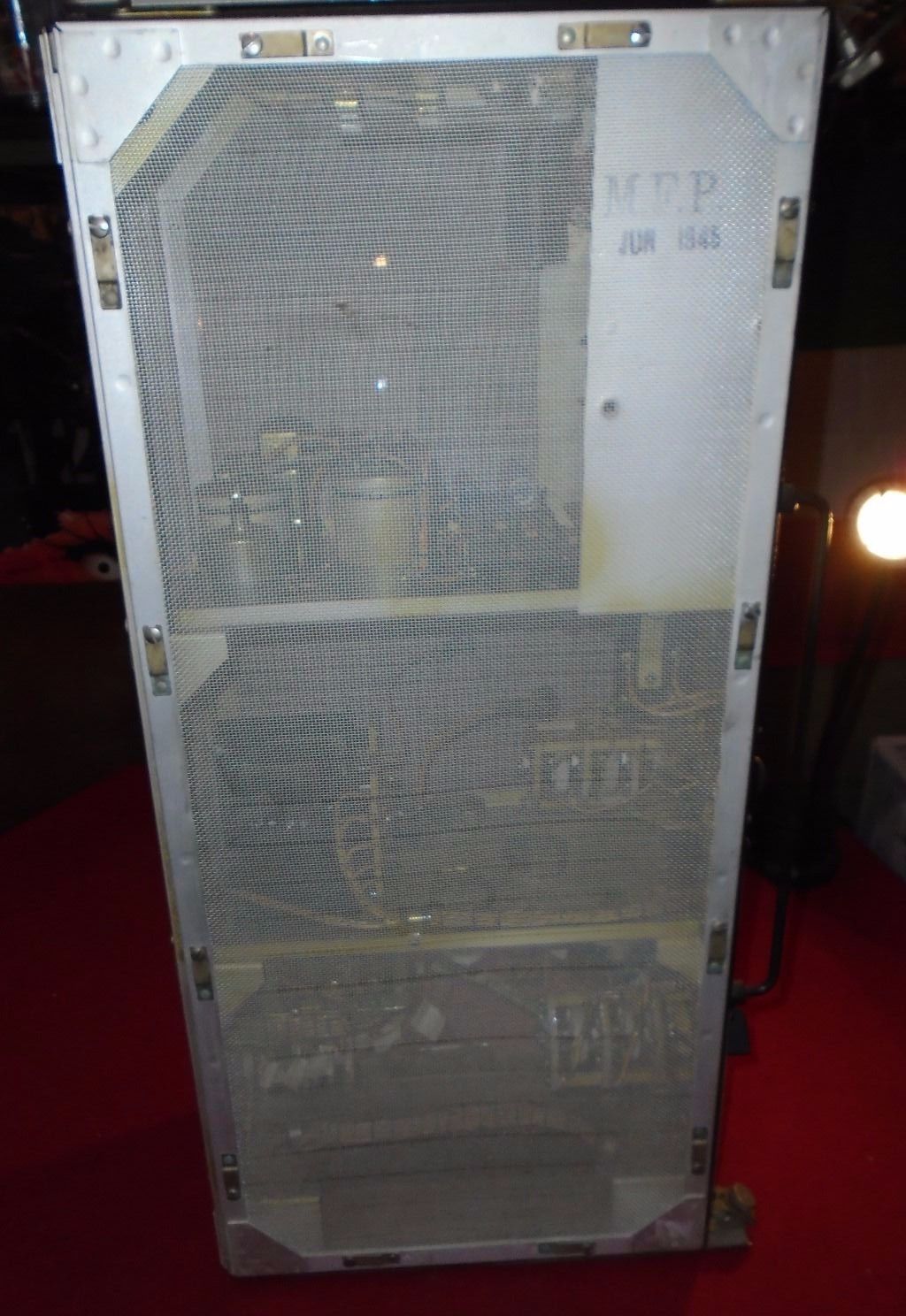

TBW-5 Rectifier Modulator CAY-20084

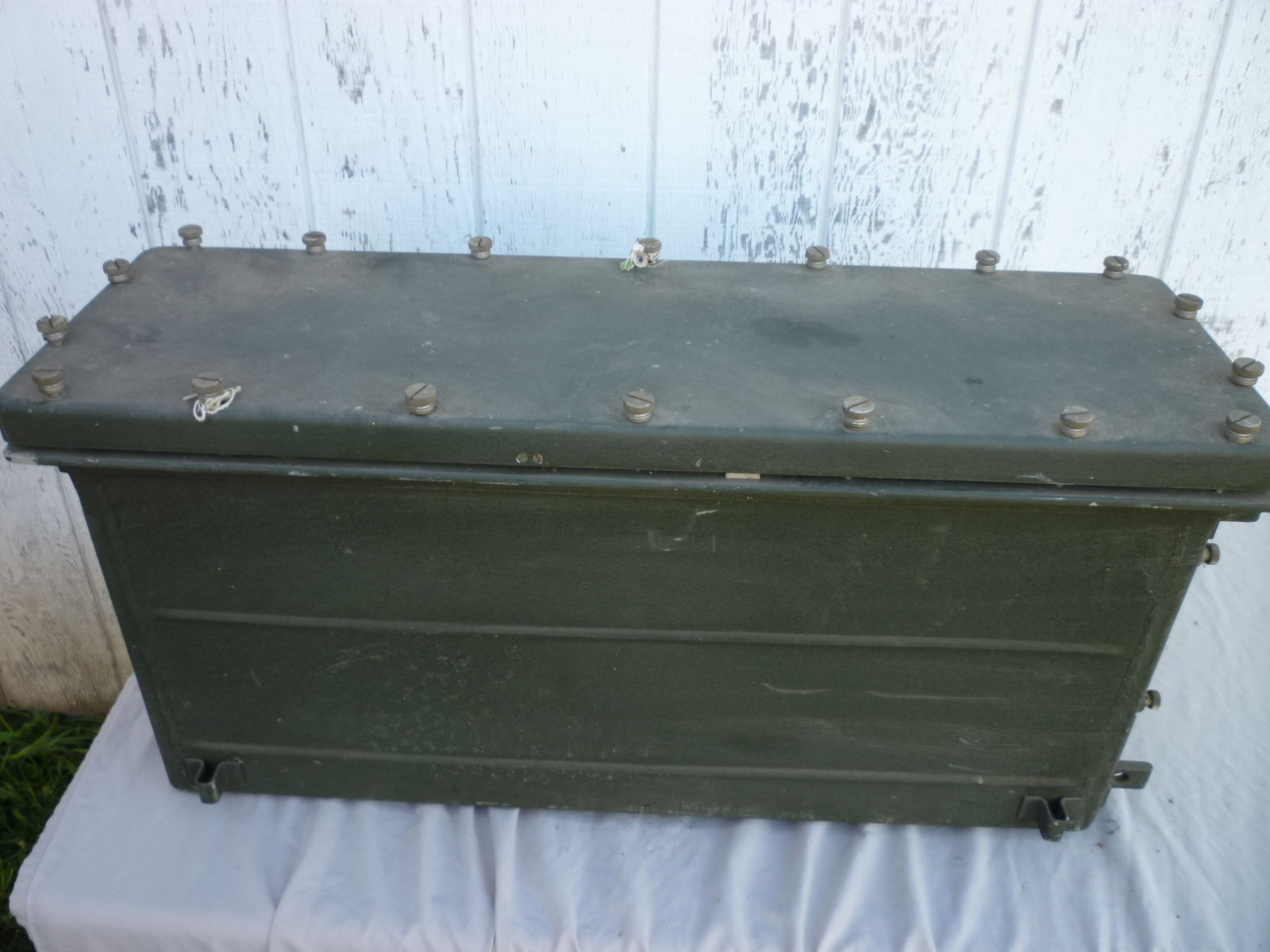

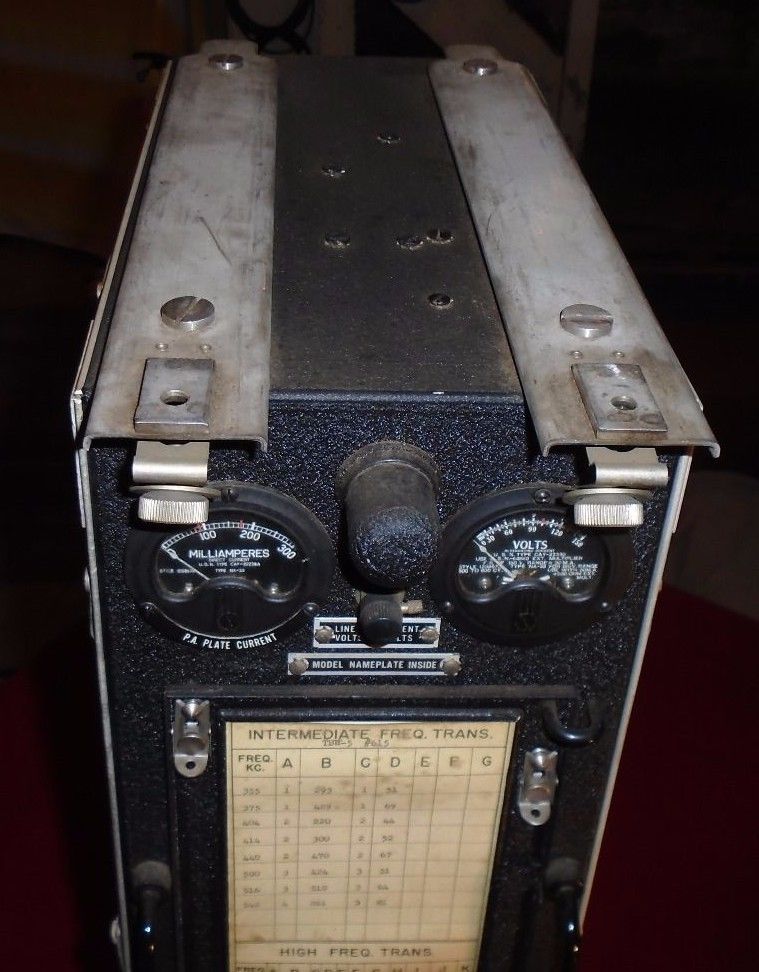

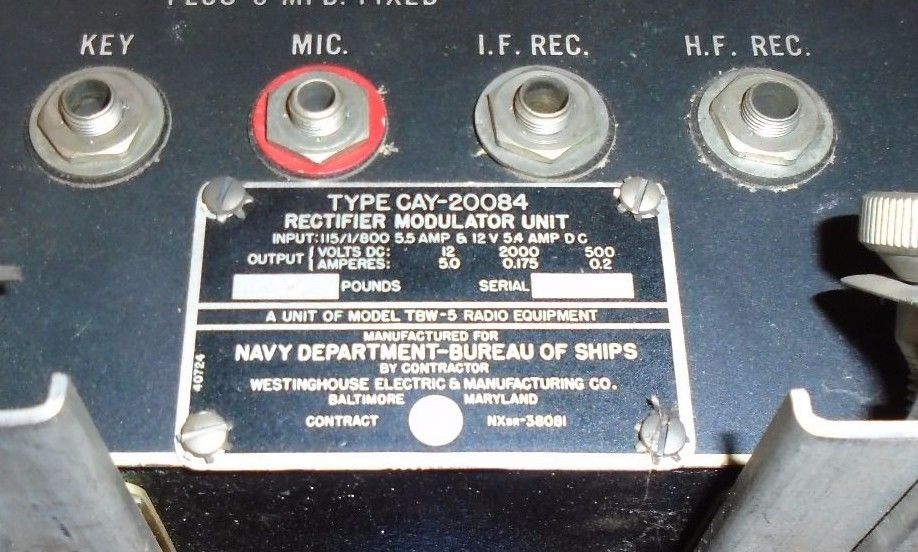

tbw5-mod-1505-06.JPG (110441 bytes) tbw5-mod-case-1608-01.jpg (227489 bytes) tbw5-mod-case-1608-02.jpg (157768 bytes) tbw5-mod-case-1608-03.jpg (237797 bytes)
tbw5-mod-case-1608-04.jpg (227565 bytes) tbw5-mod-case-1608-05.jpg (266576 bytes) tbw5-mod-case-1608-06.jpg (162996 bytes)

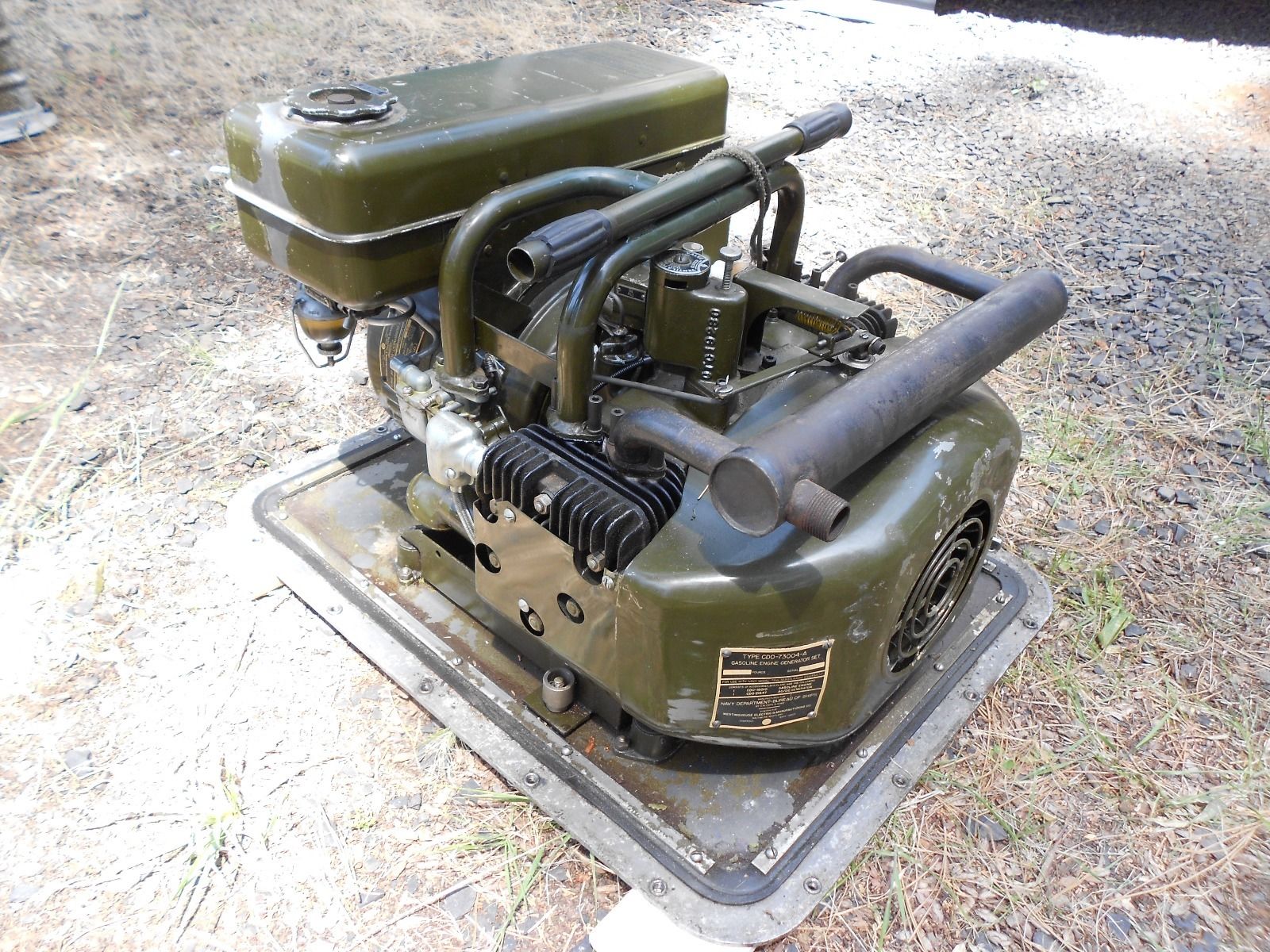

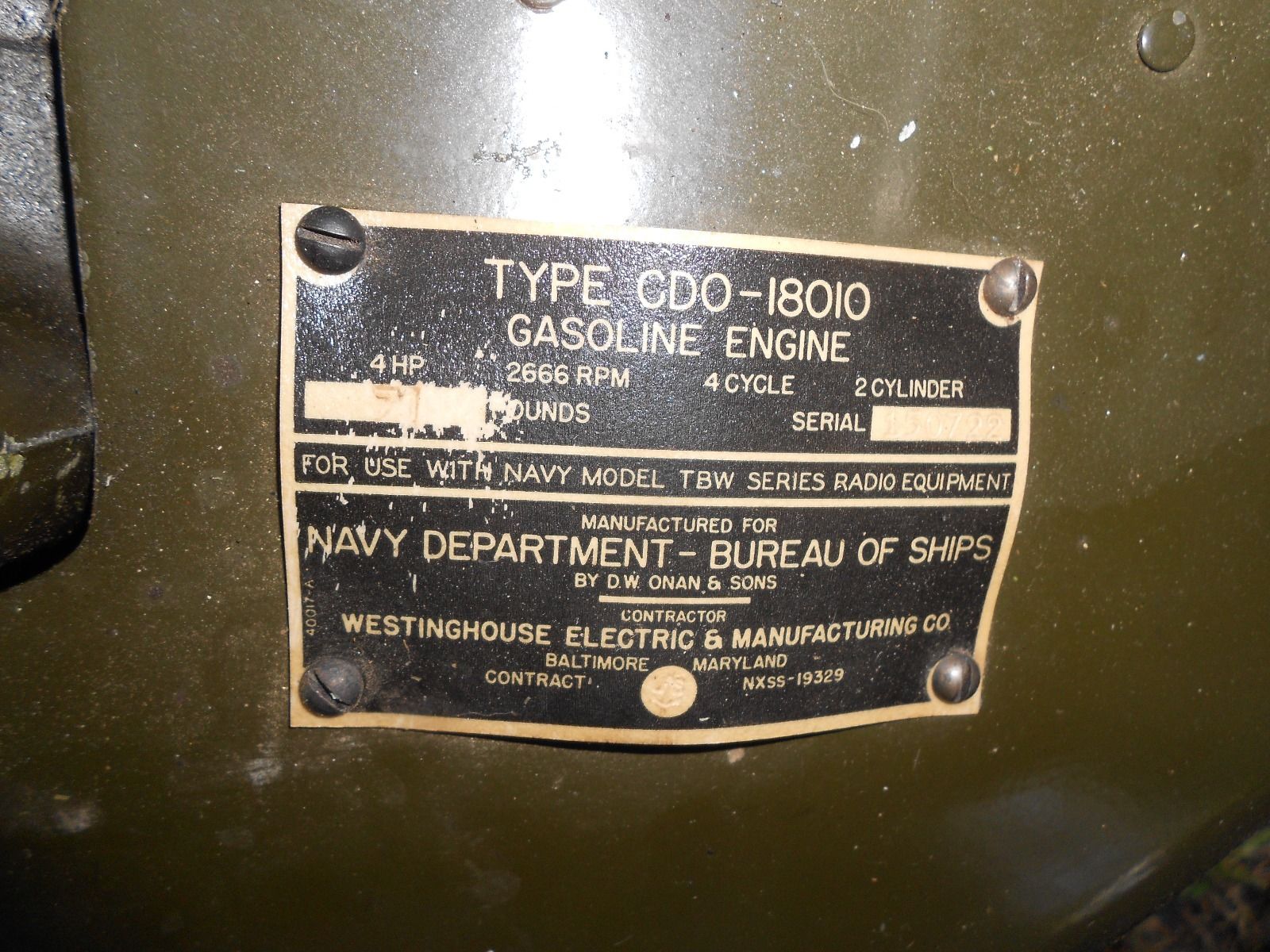

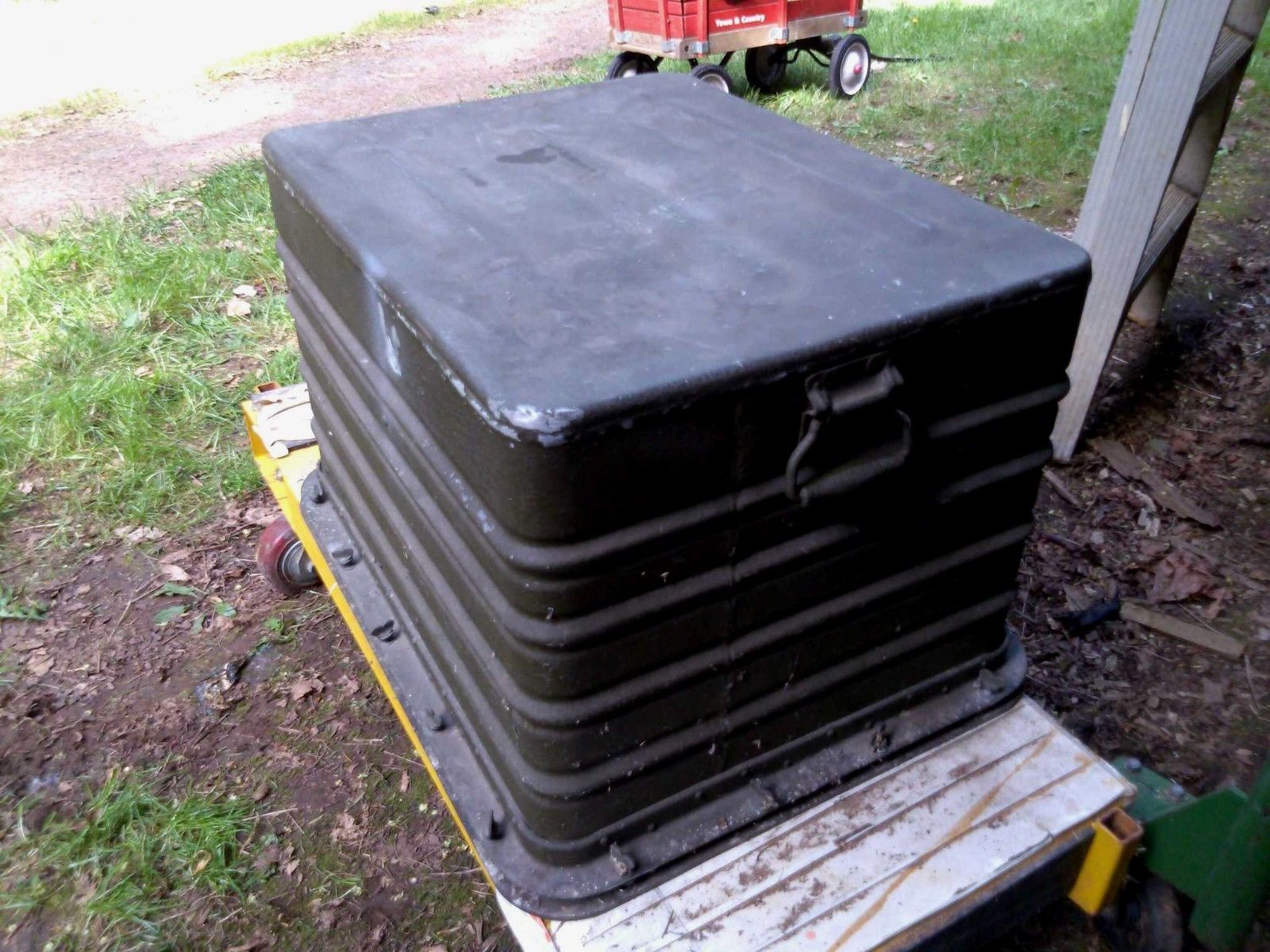

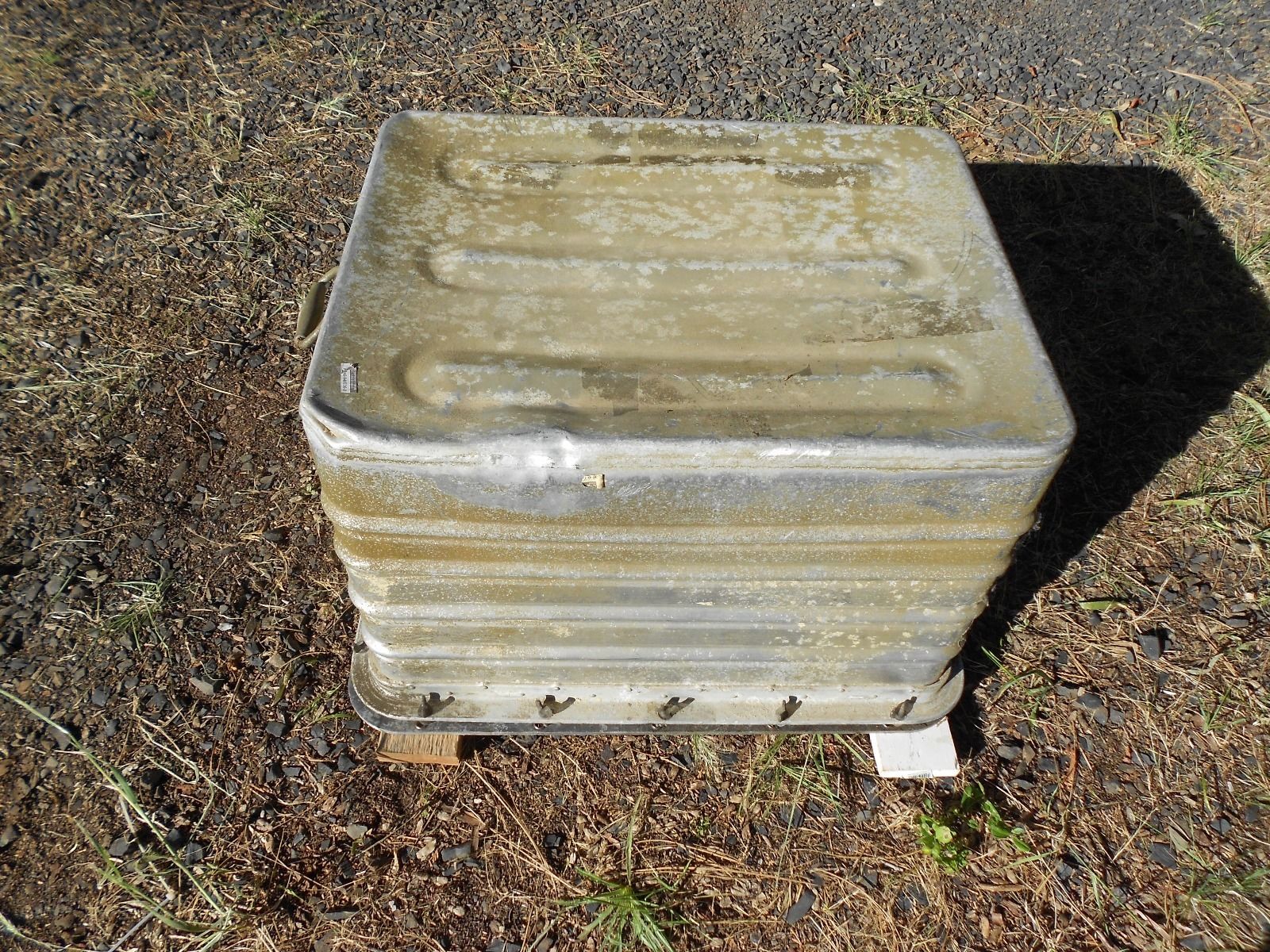

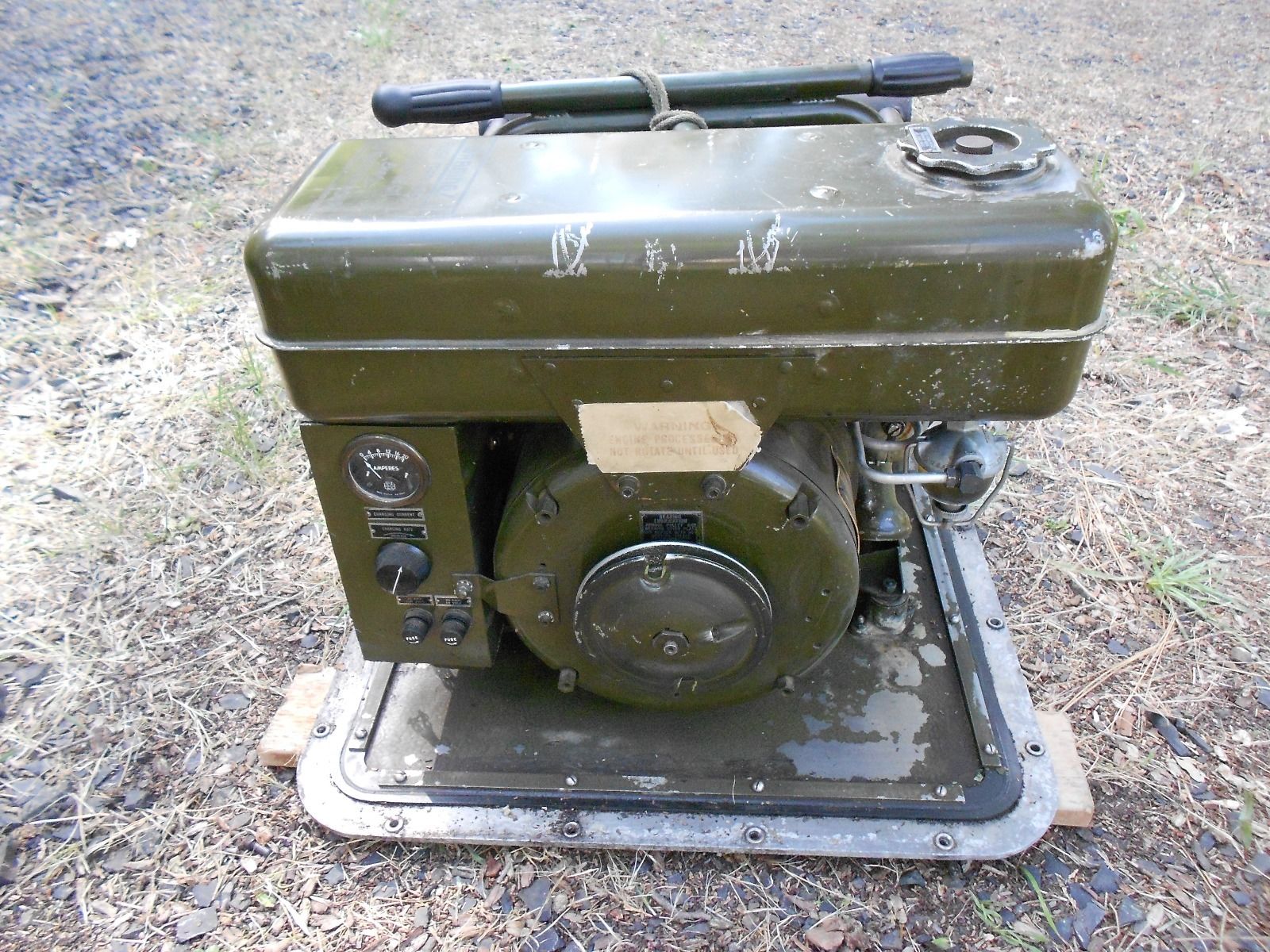

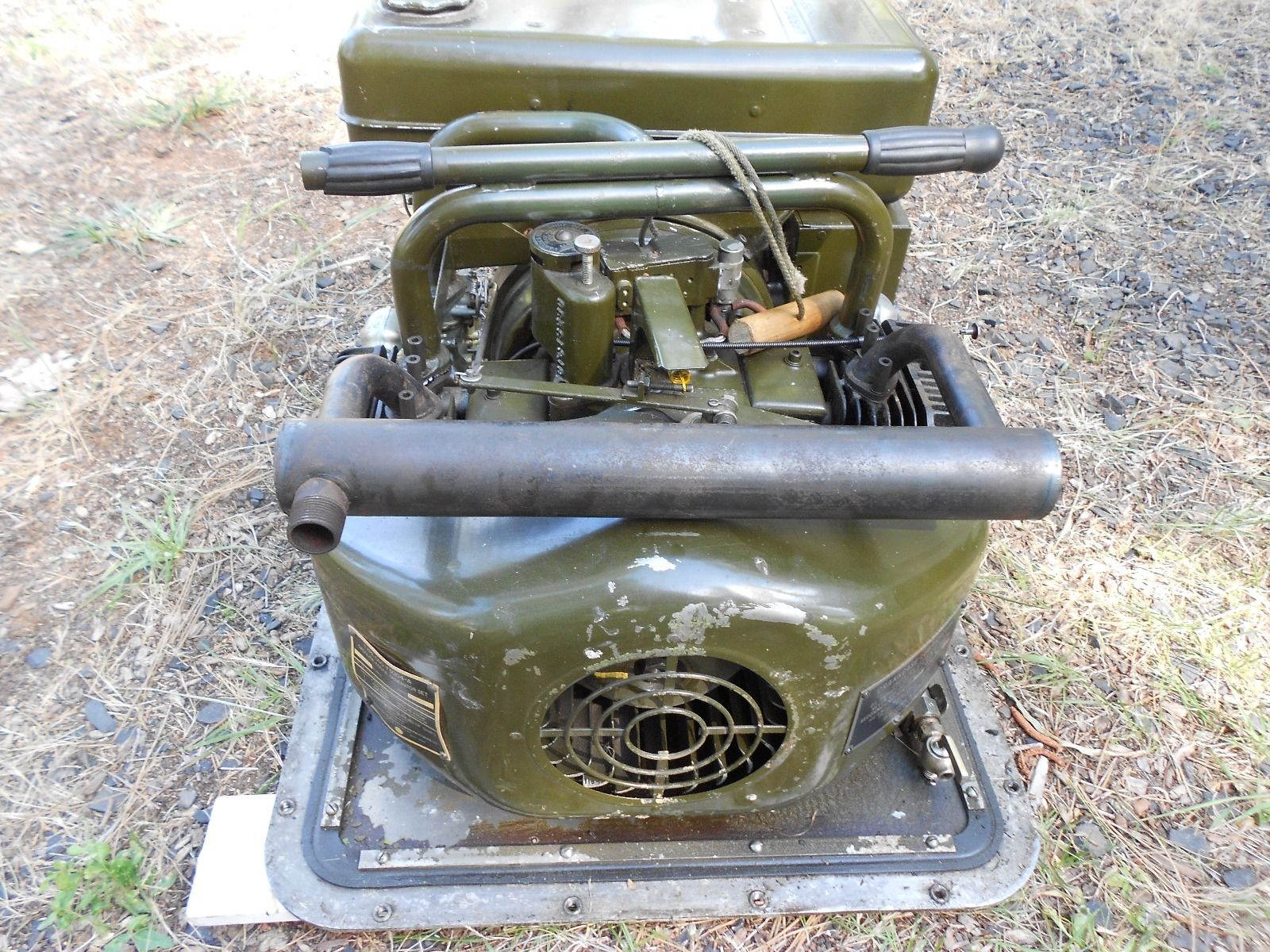

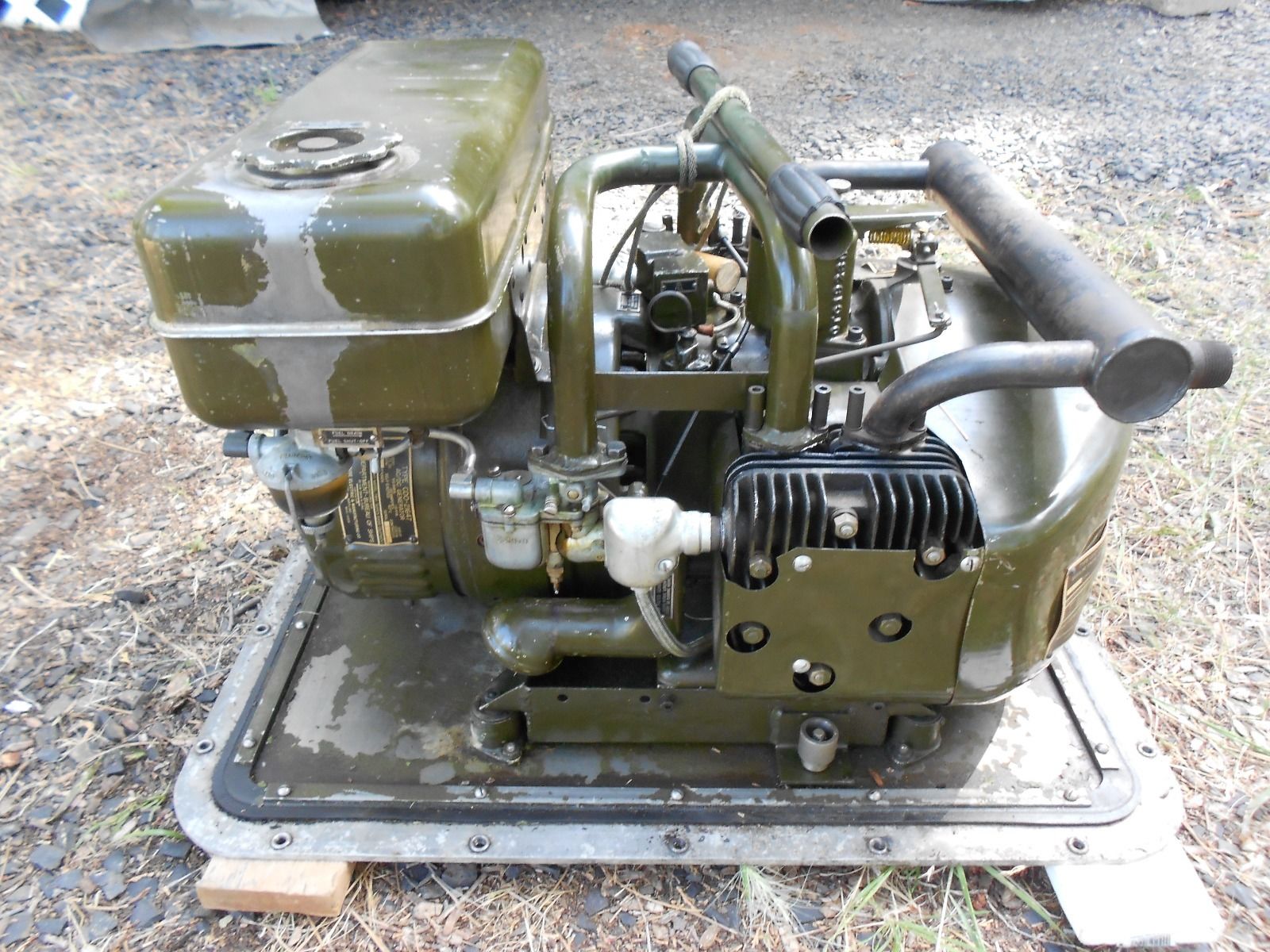

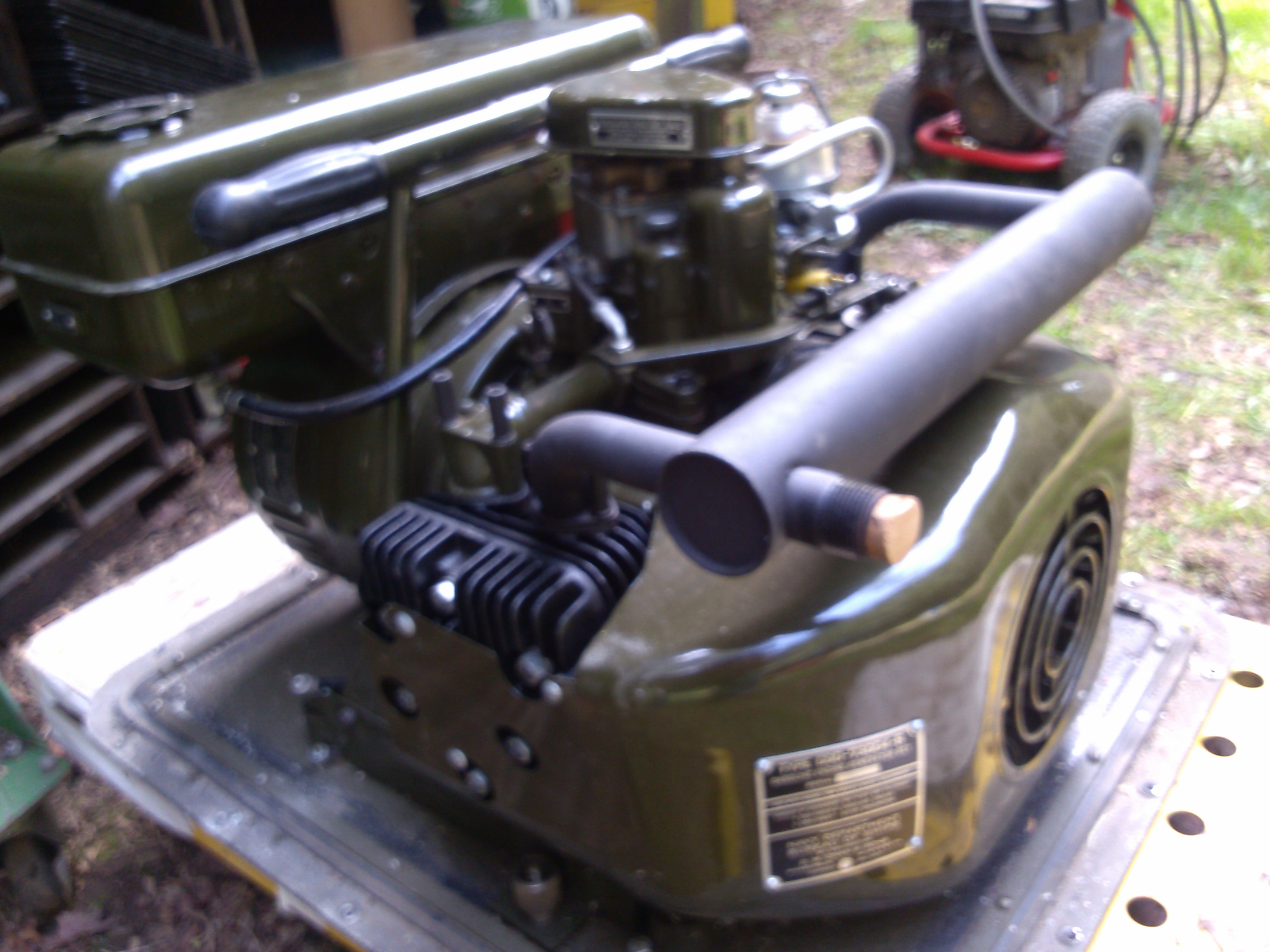

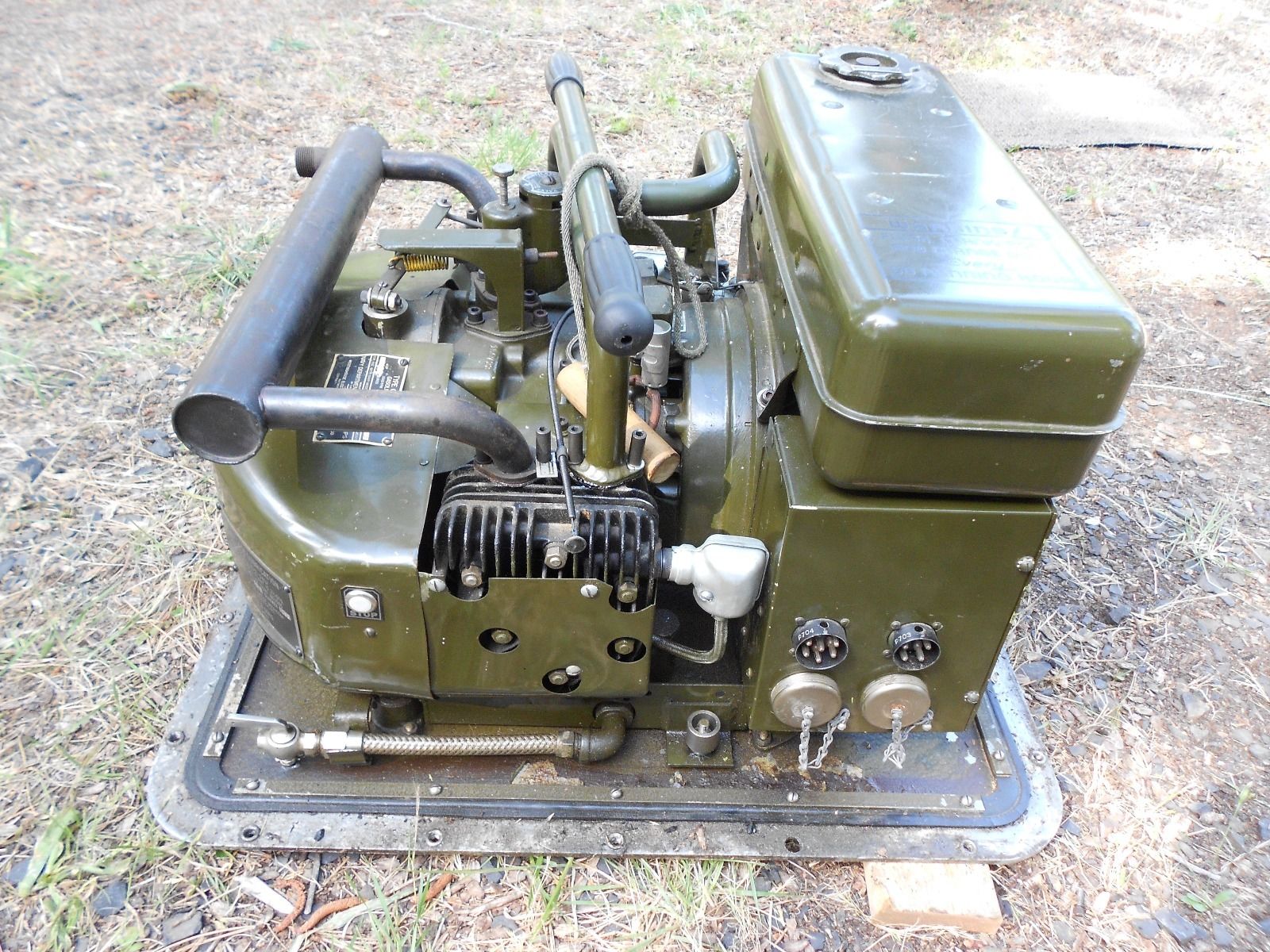

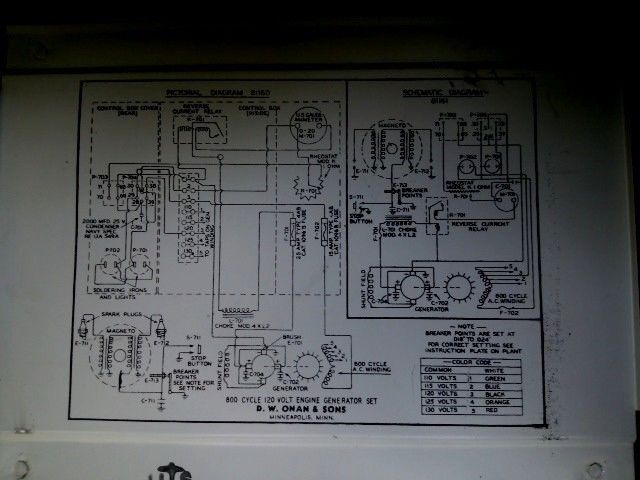

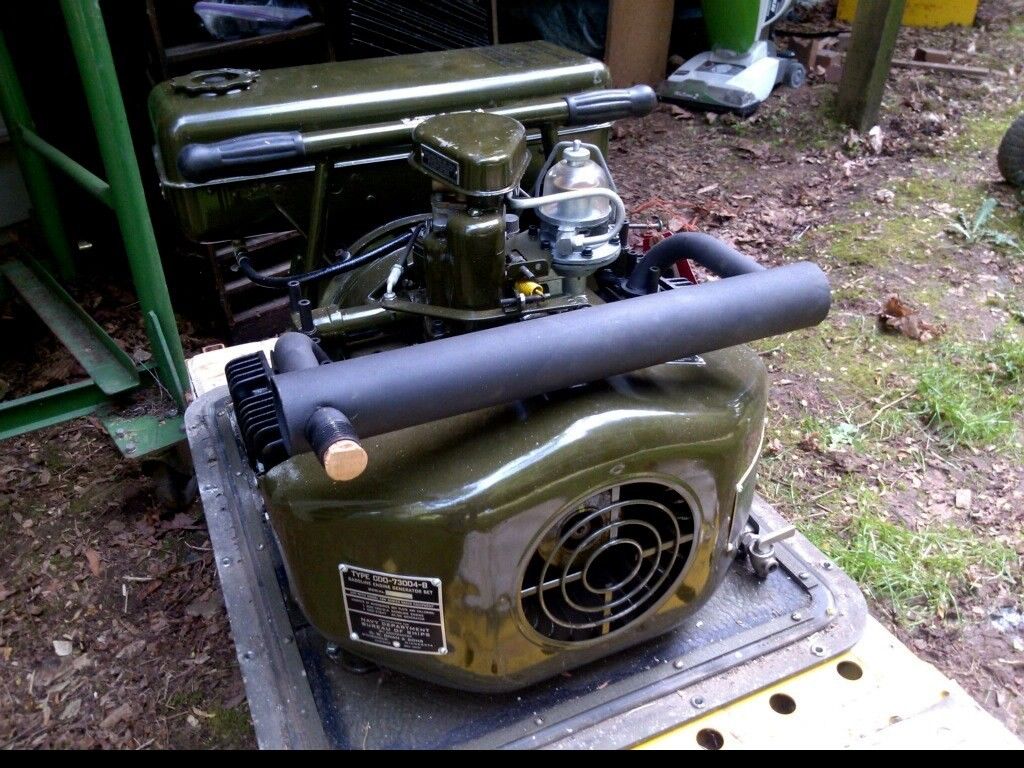

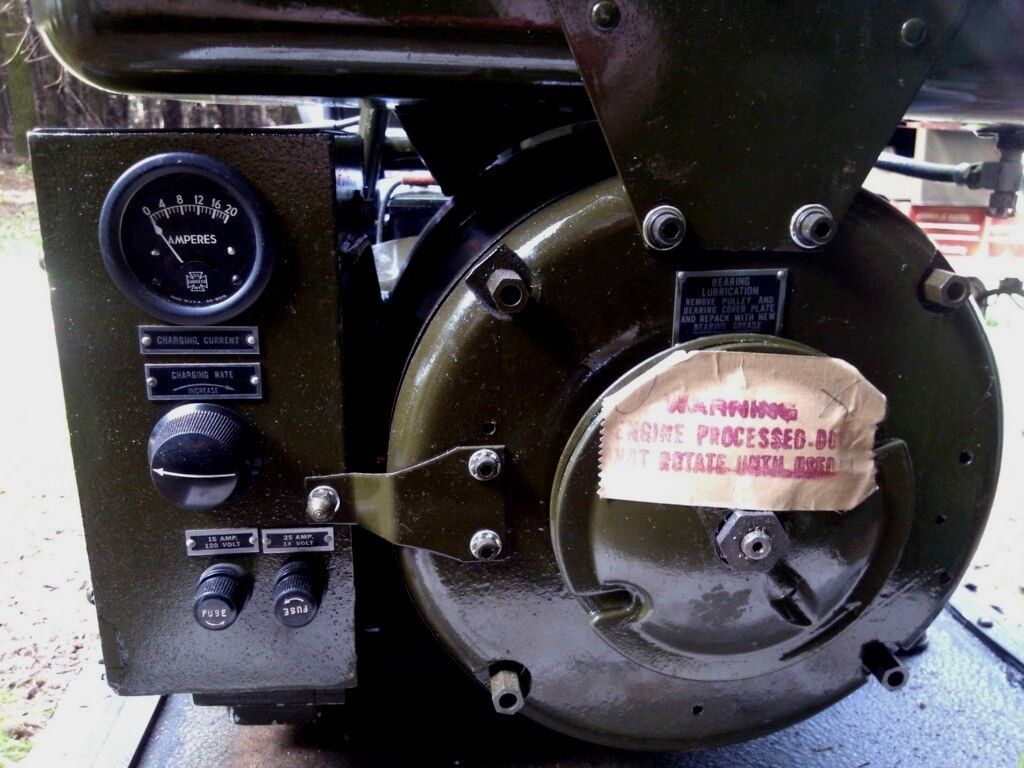

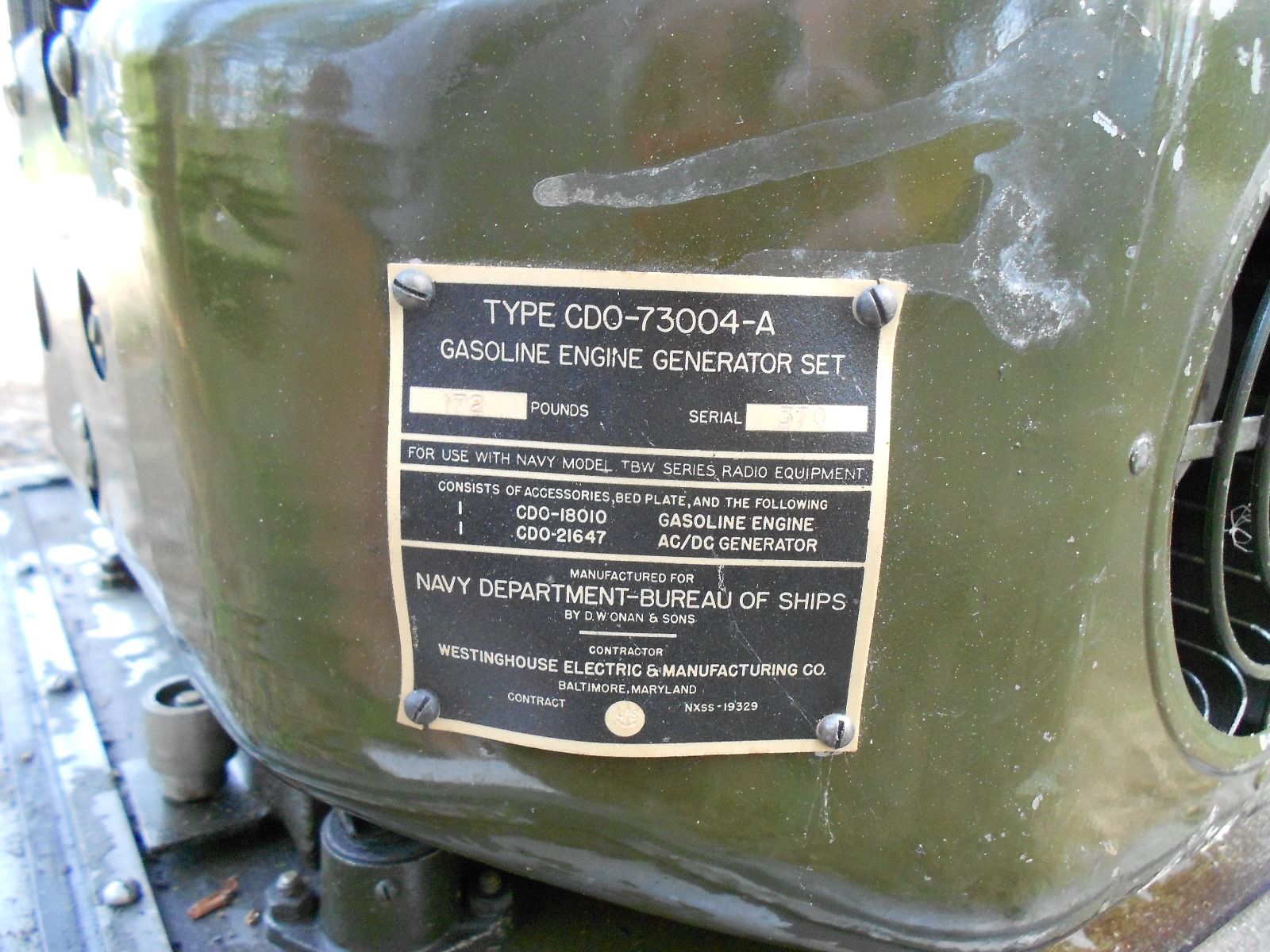

CDO-73004-A 800 cps engine-generator set - engine CDO-18010 and generator CDO-21647

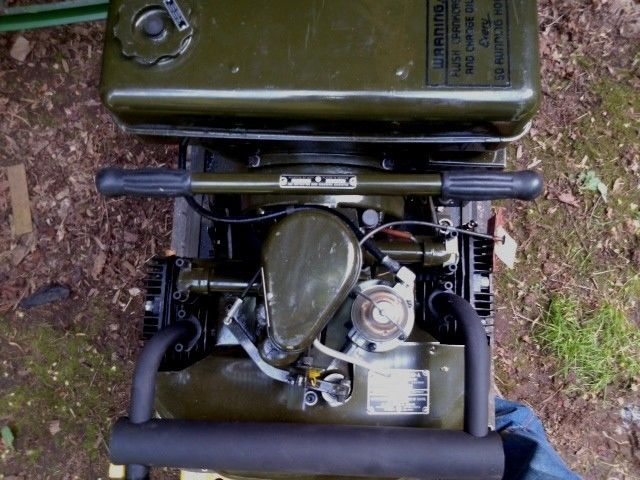

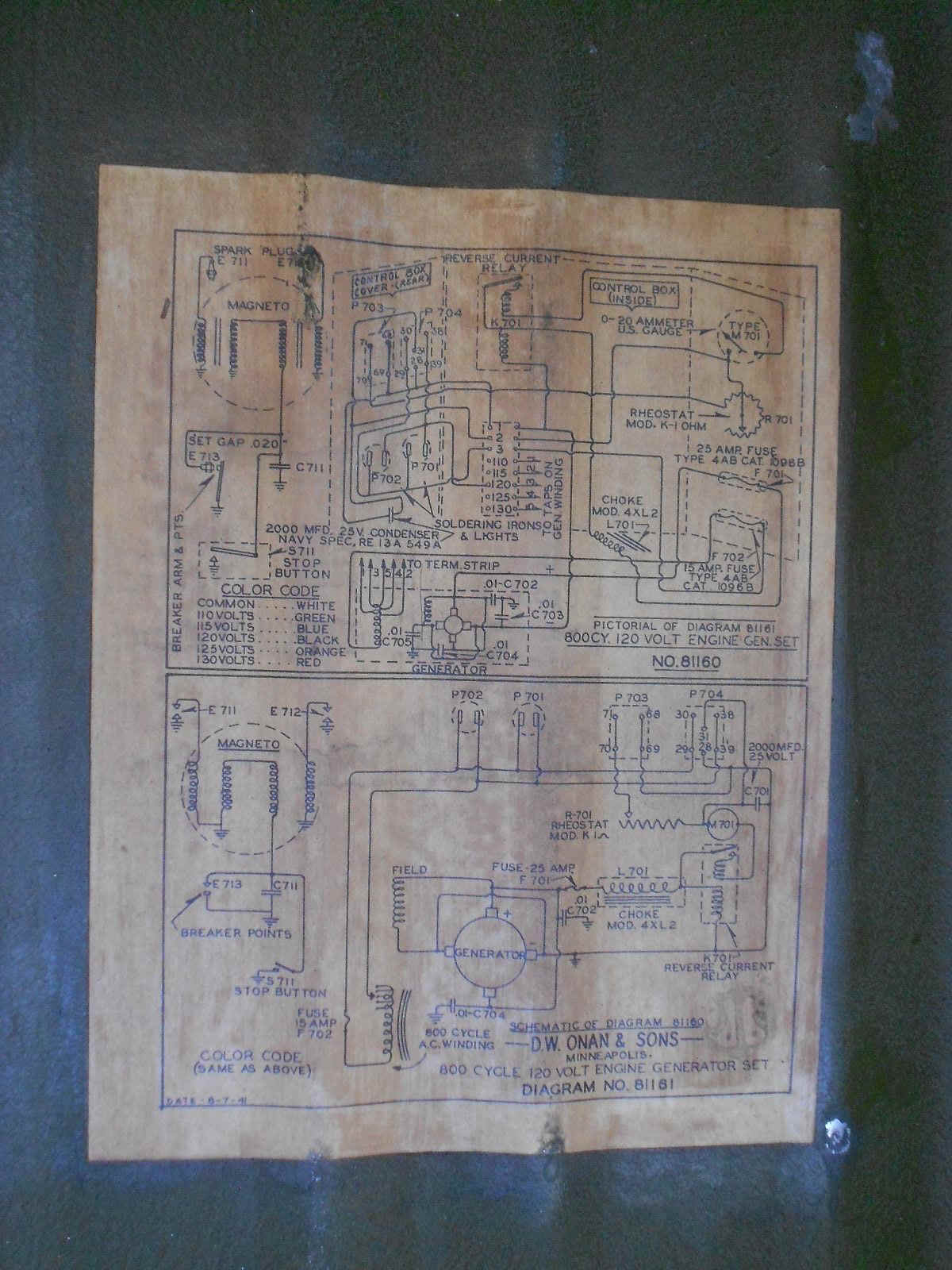

tbw-gen-1505-07.JPG (295468 bytes) tbw-gen-1505-06.JPG (362219 bytes) tbw-gen-1505-03.JPG (450630 bytes) tbw-gen-1505-04.JPG (449039 bytes)
tbw-gen-1505-05.JPG (441010 bytes) tbw-gen-1505-02.JPG (339928 bytes) tbw-gen-1505-01.JPG (462266 bytes) tbw-gen-1505-08.JPG (174696 bytes)

CDO-73004-B 800 cps engine-generator set - engine CDO-18010-A and generator CDO-21647

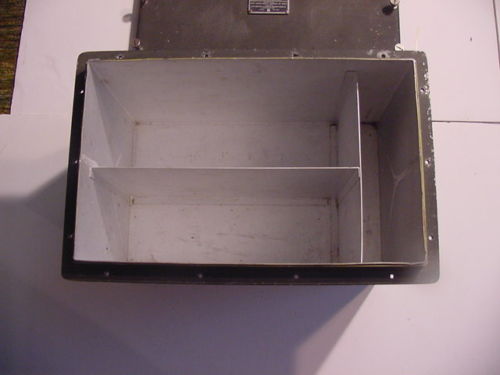

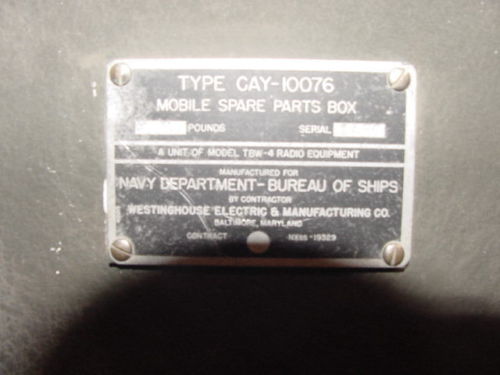

TBW-4 Spares Box CAY-10076

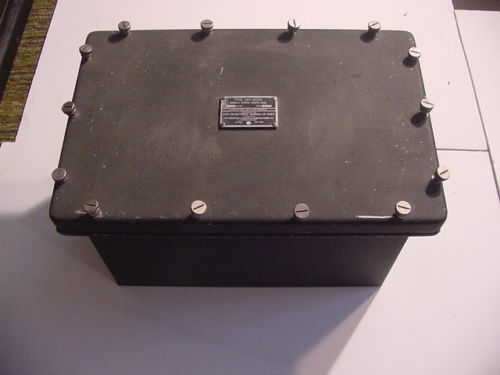

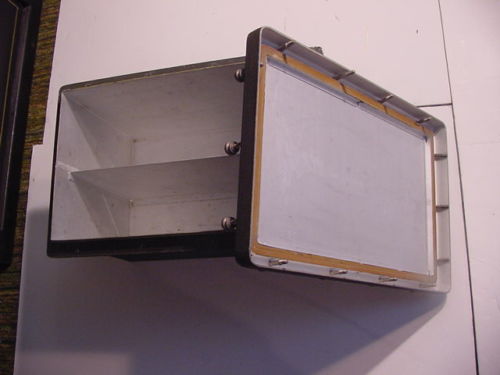

tbw-spares-1508-02.JPG (18542 bytes) tbw-spares-1508-03.JPG (23412 bytes) tbw-spares-1508-05.JPG (19310 bytes) tbw-spares-1508-04.JPG (17010 bytes)
