US Navy RBL Receiver

RBL Spec Sheets

RBL-3 Manual - thanks to Ben Hall

RBL, RBL-1,2,3,5,6: 115 v, 50 to 60 cps, single phase, 45 W.
Emergency operation 6. 3 v and 135 v DC.
RBL-4: 115 or 230 v, 50 to 60 cps, single phase, 45 W.
Emergency operation 6.3 v and 135 v DC.

RBL, RBL-1, RBL-2 had screw-type antenna terminals
RBL-3 had concentric antenna connector (plug is Navy Type 49121 or 49121A)
I don't have info on RBL-4, -5, -6 but I am guessing concentric

National contracts
RBL: Contract NOs-91471 dated 8 September 1941.
RBL-1: Contract NXs-456 dated 10 March 1942.
RBL-2: Contract NXs-4683 dated.30 April 1942.
RBL-5/6: Contract NXsr-38306 dated 22 September 1943.
RBL-6: Contract NXsr-55614 dated 5 April 1944.

Wells-Gardner contracts

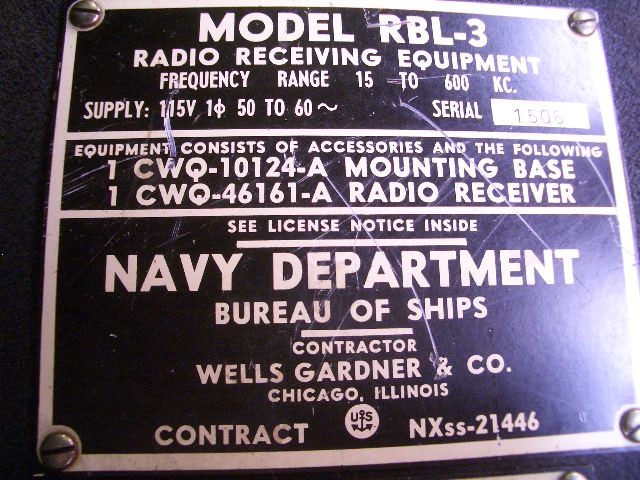

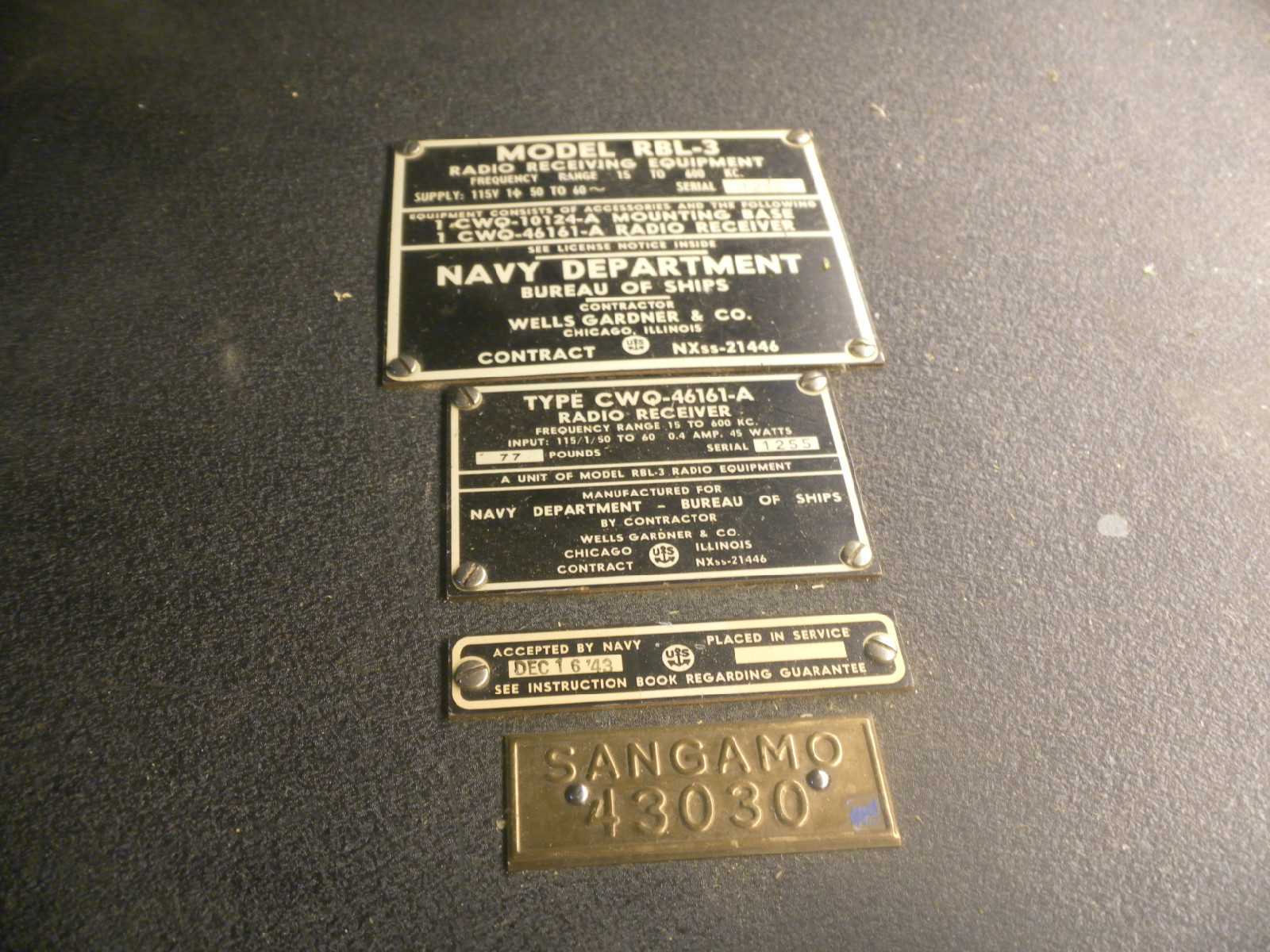

RBL-3: Contract NXss-21446 dated 11 January 1943.
RBL-4: Contract NXsr-38492 dated 24 September 1943.

Tubes -
RBL, RBL-1, 2, 3, 4 - (3) 6SK7WA (1) 6SG7Y ( 1) 6K6GT (1) 6H6 (1) 5U4G
RBL-5, 6 - (3) 6SK7WA (1) 6SG7Y (1) 6K6GT (1) 6H6 (1) 5Y3WGTB

Manuals

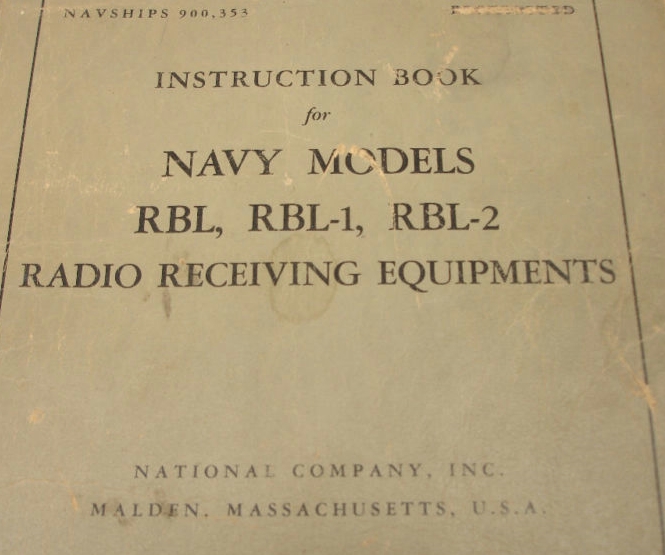

NAVSHIPS 900353: Technical Manual for Navy Models RBL, RBL-1, 2.

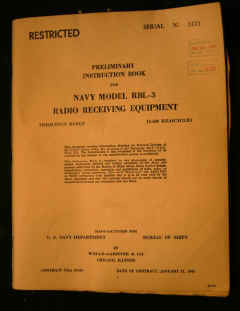

NAVSHIPS 900292-IB: Technical Manual for Navy Models RBL-3, 4.
NAVSHIPS 900350: Technical Manual for Navy Models RBL-5, 6.

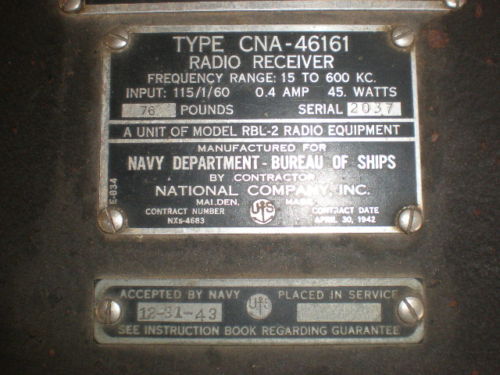

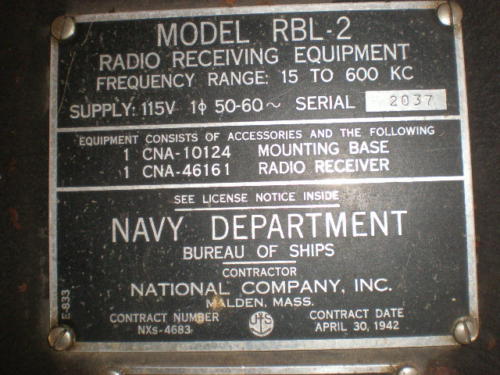

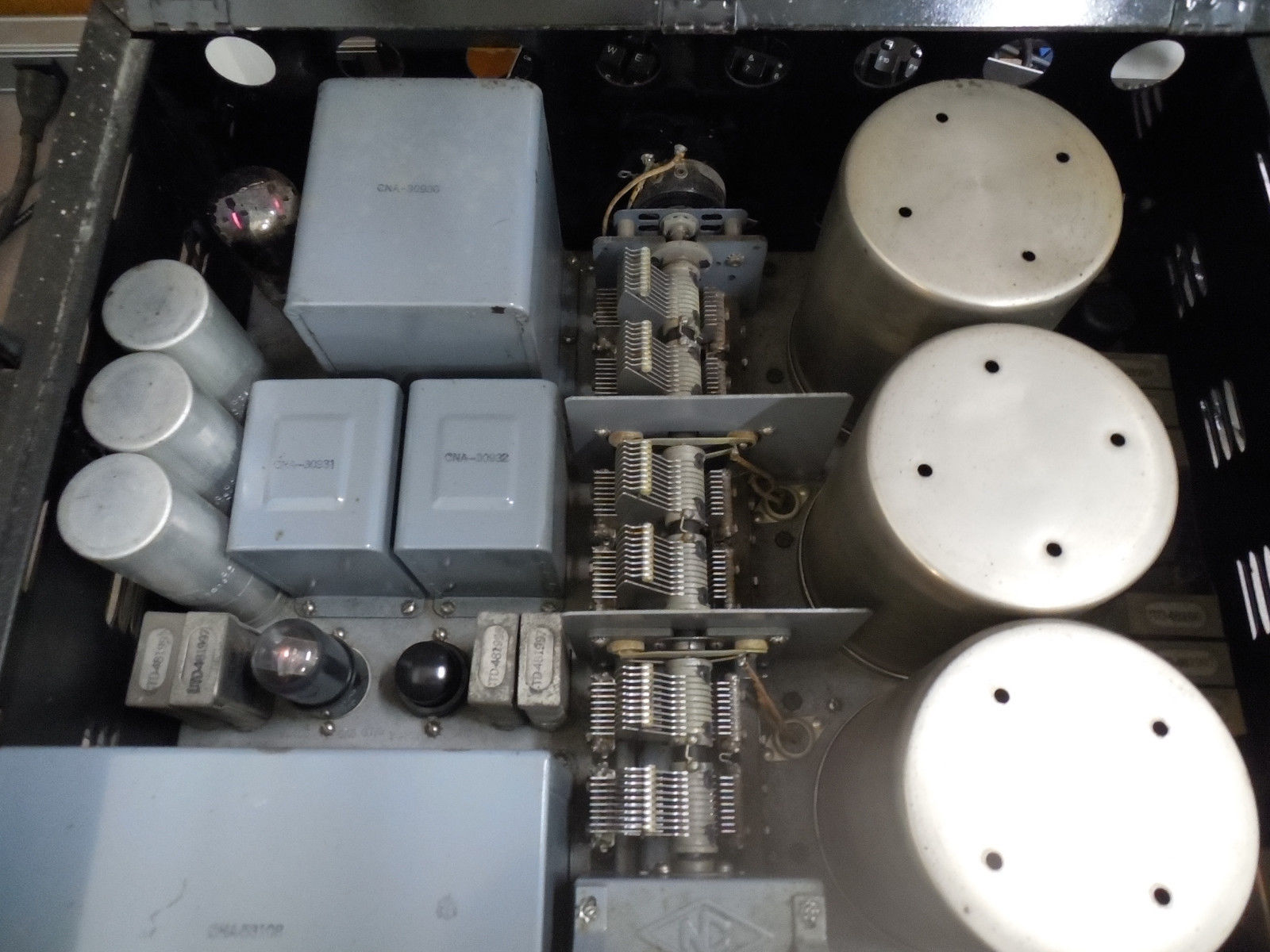

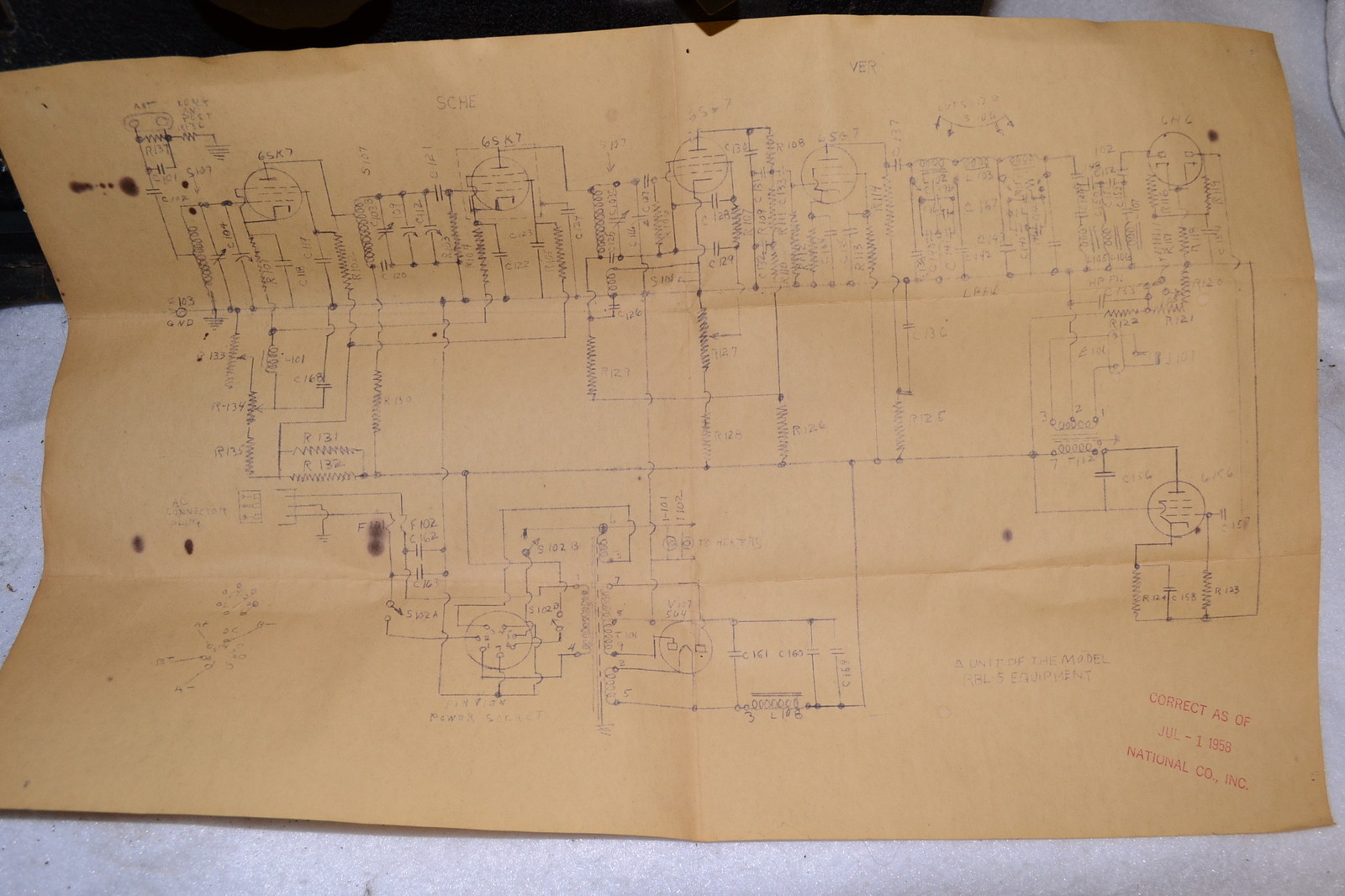

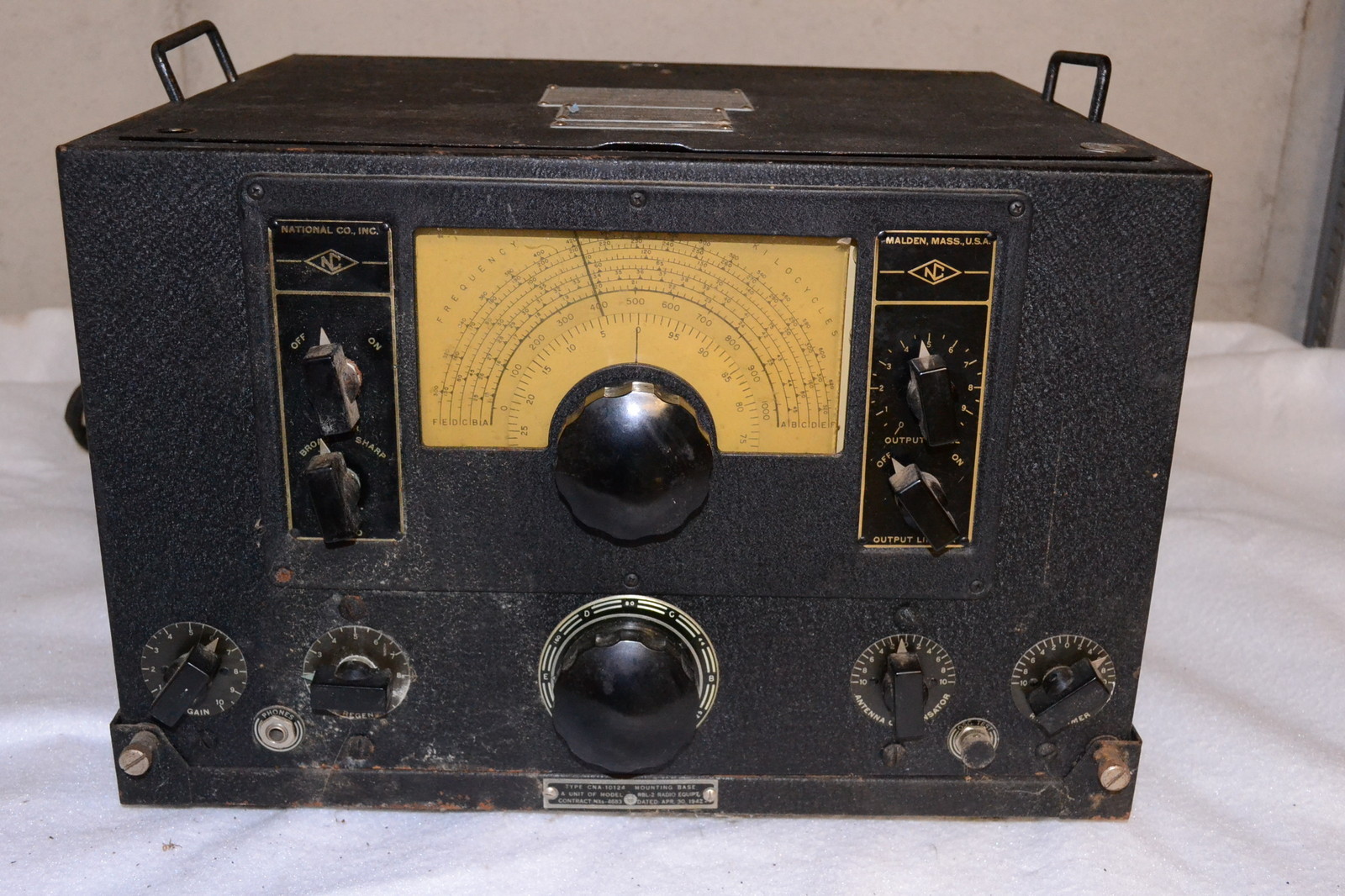

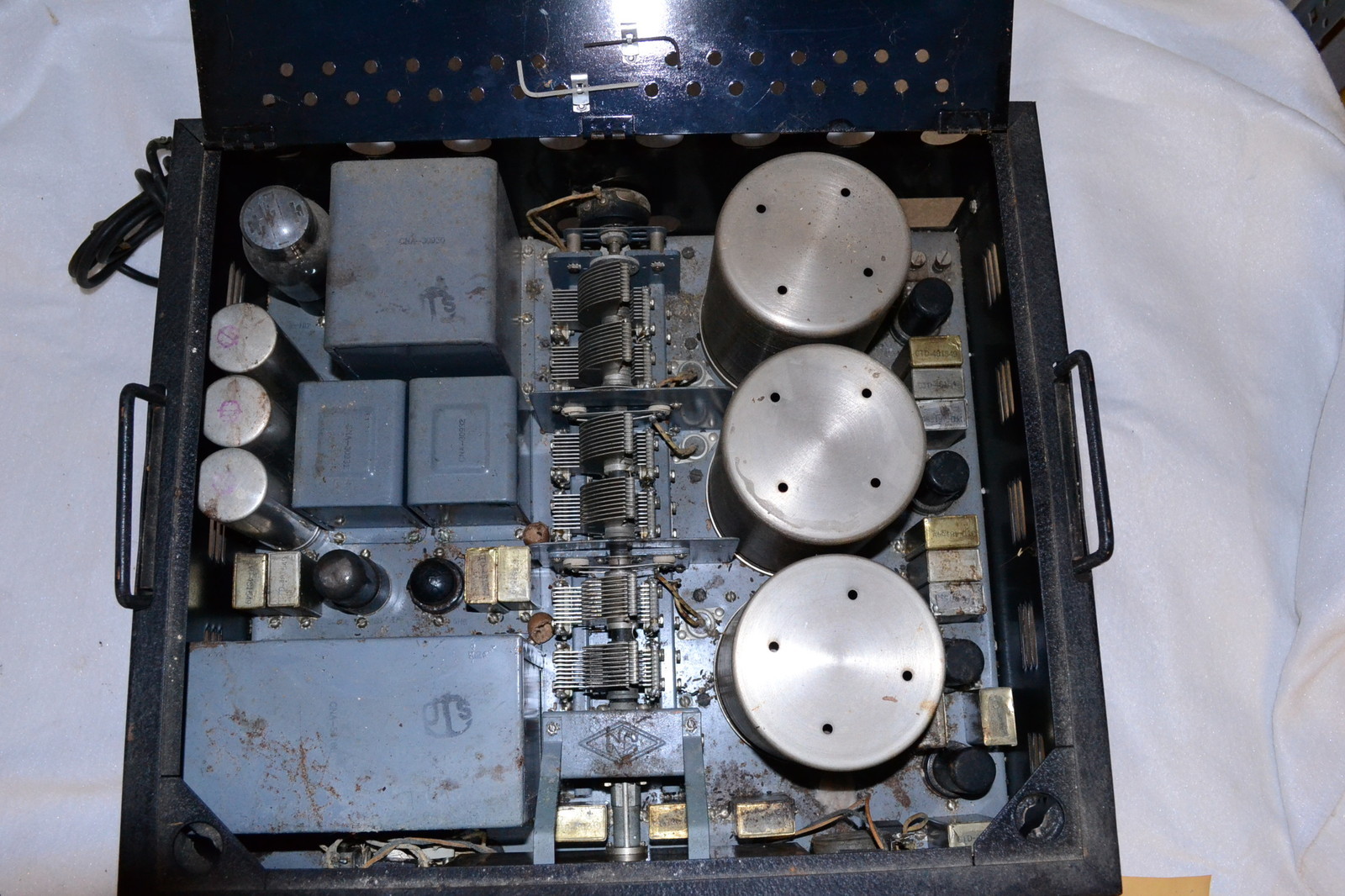

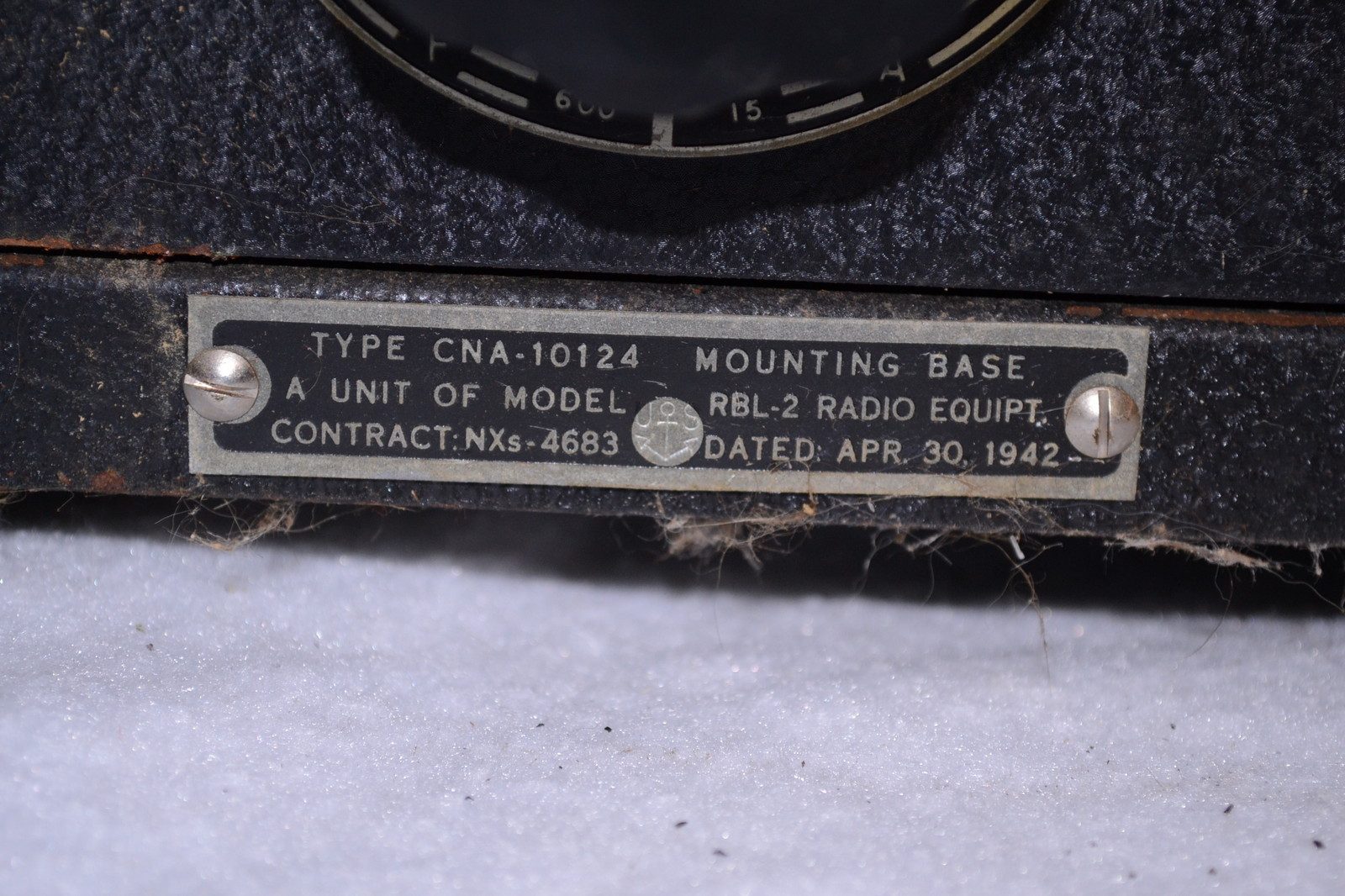

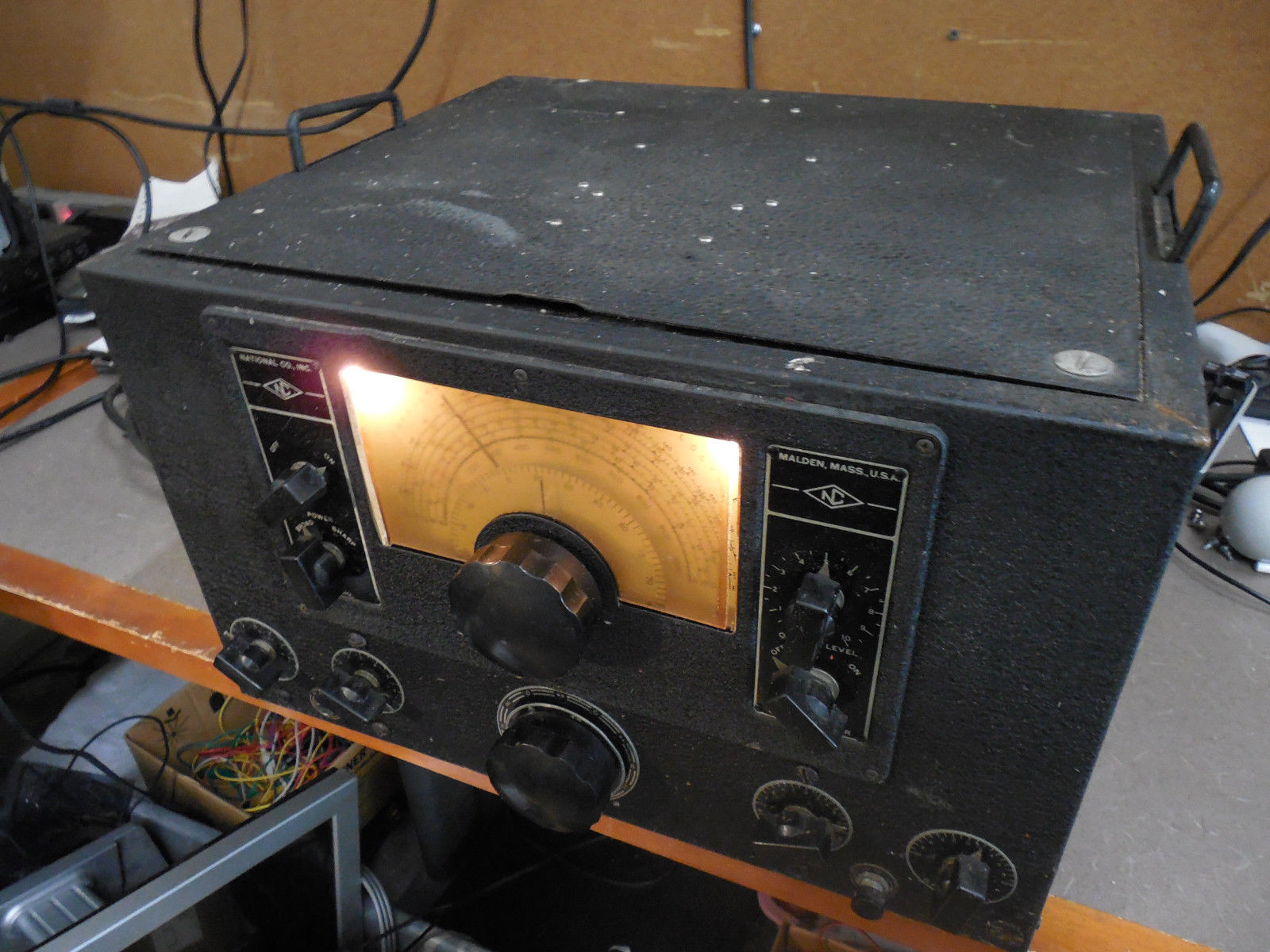

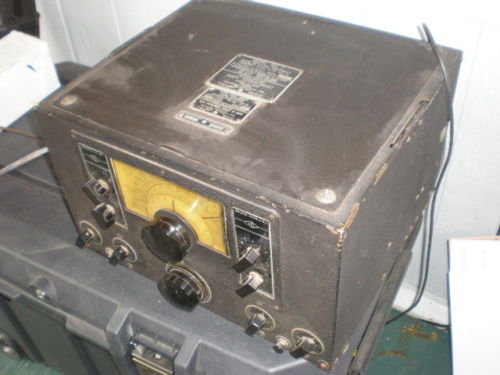

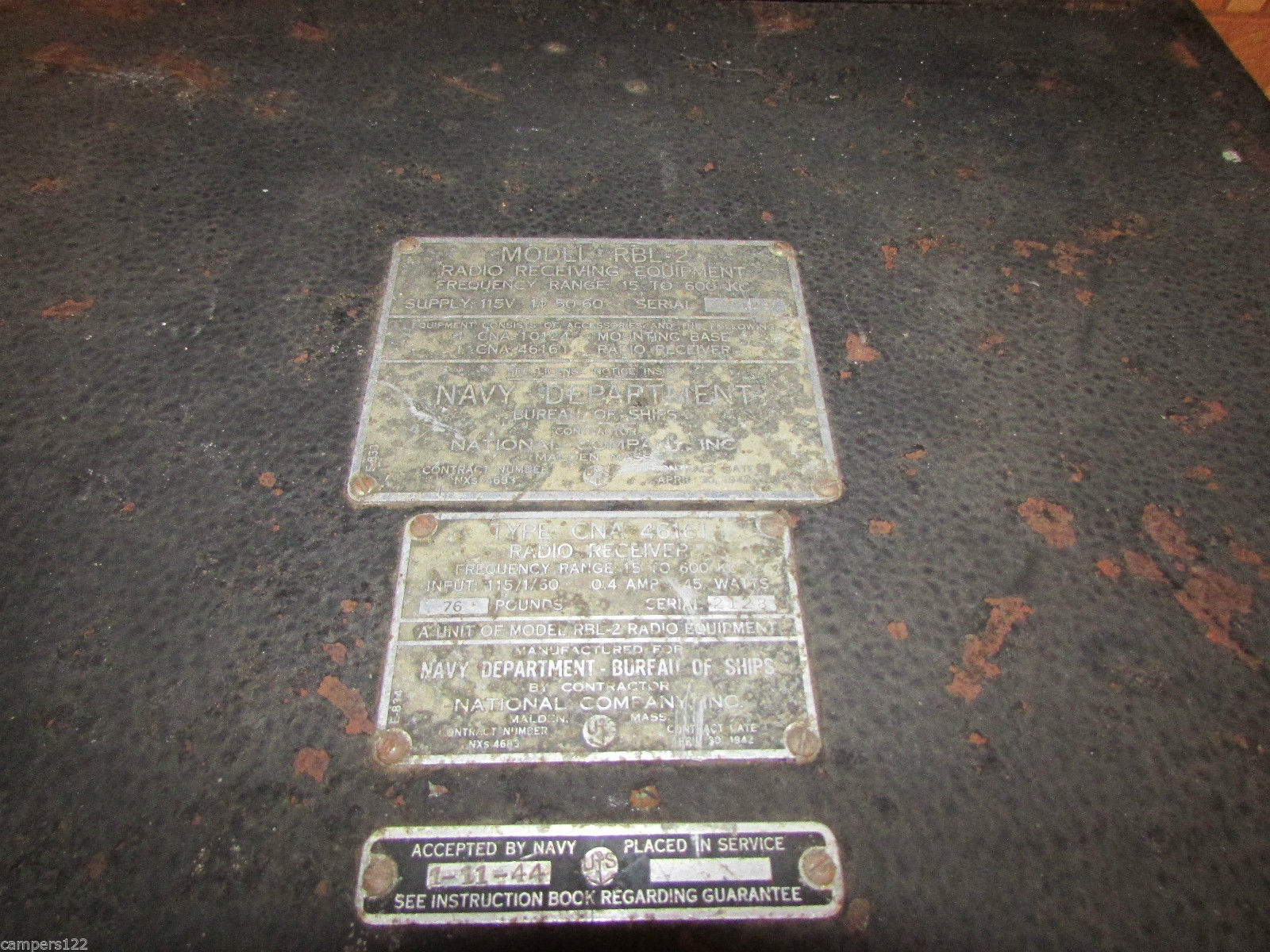

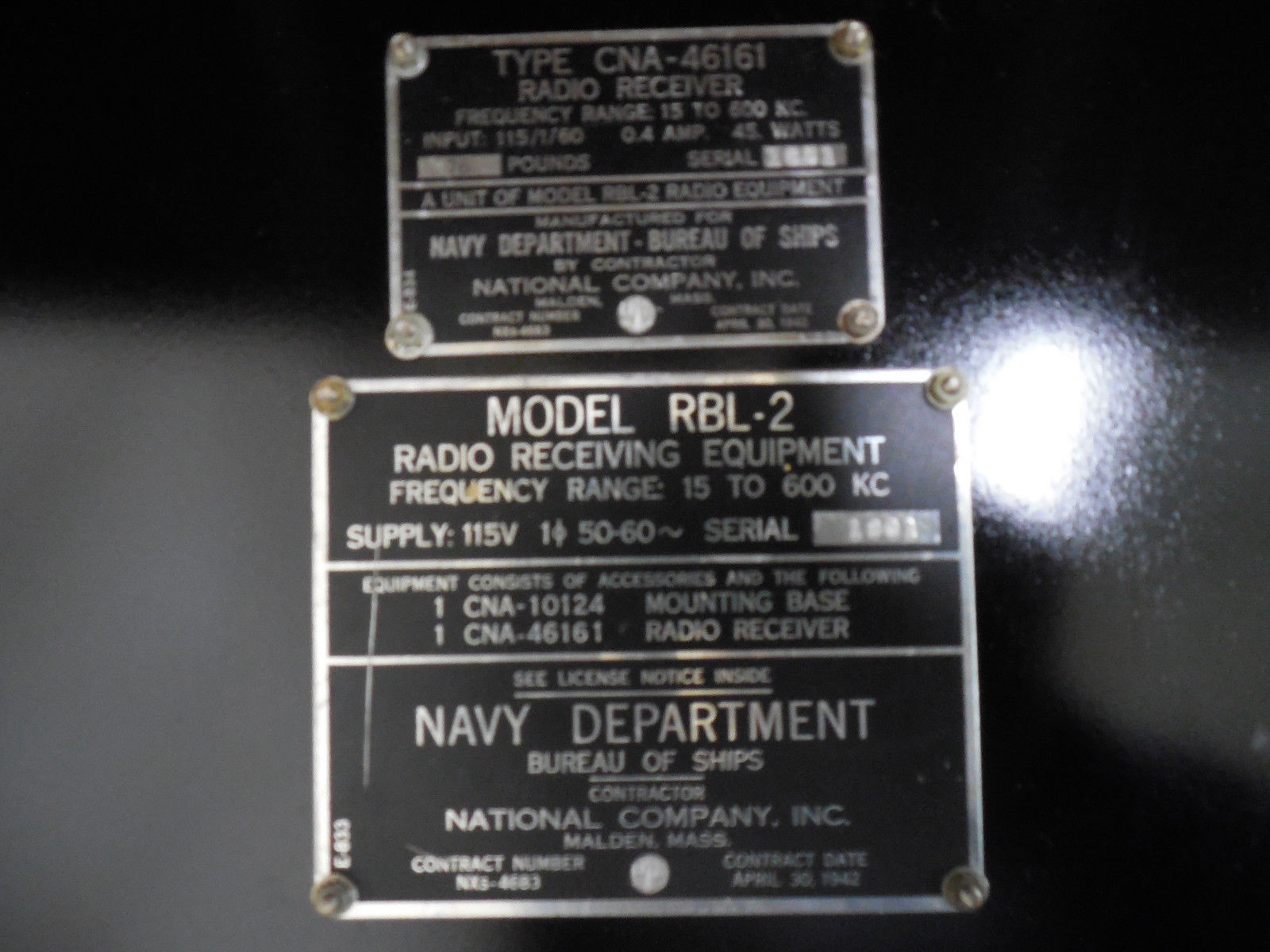

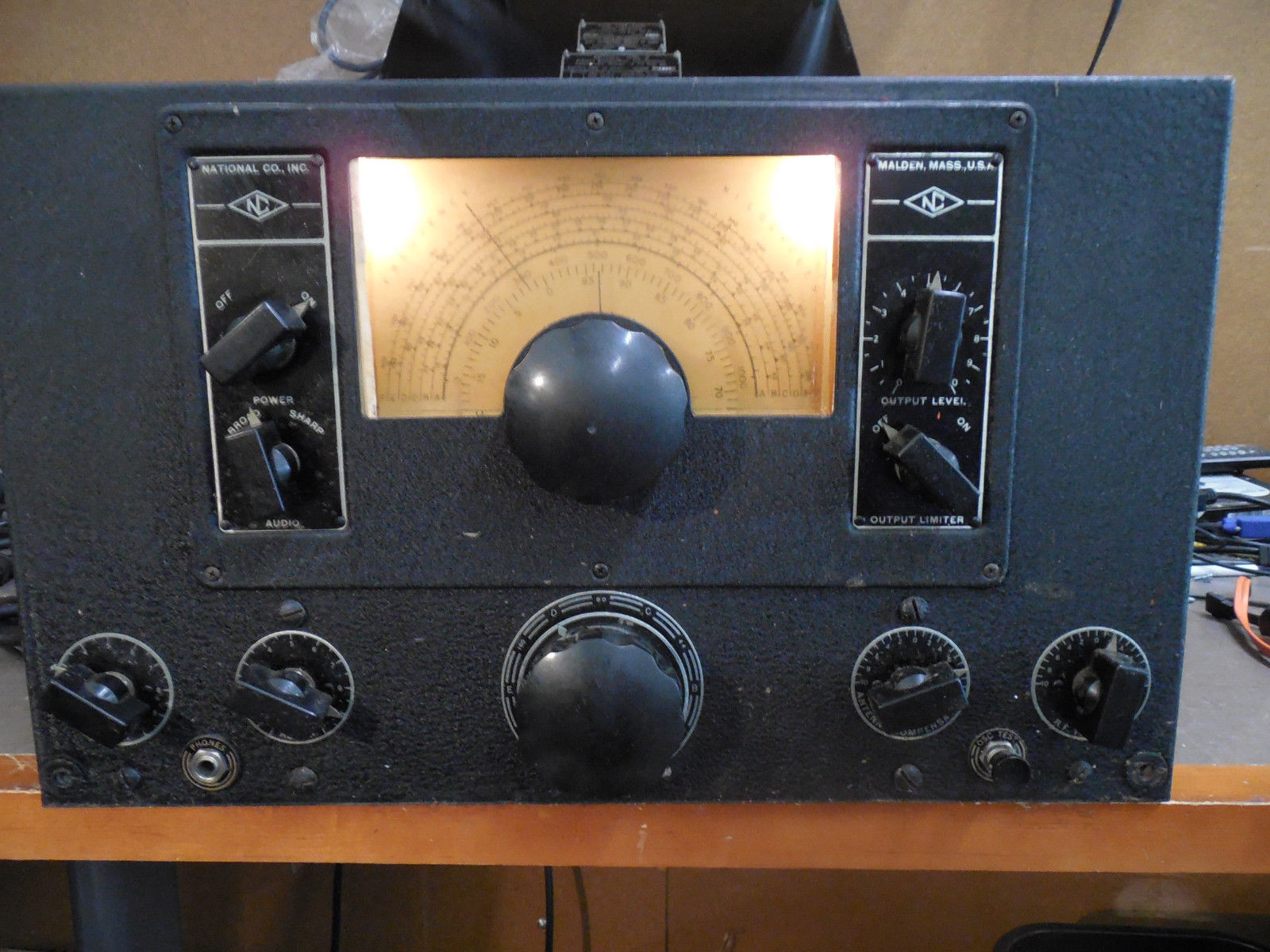

RBL-2 (CNA-46161)

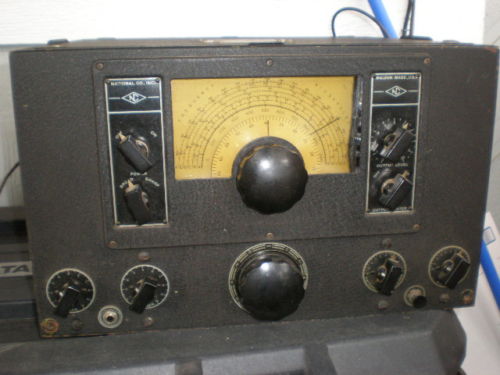

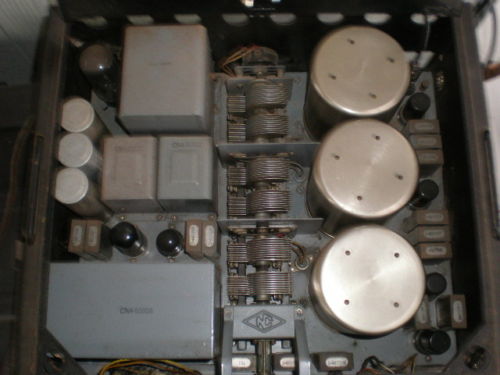

rbl2-91.jpg (30271 bytes) rbl2-92.jpg (38139 bytes) rbl2-93.jpg (40412 bytes) rbl2-94.jpg (29012 bytes)

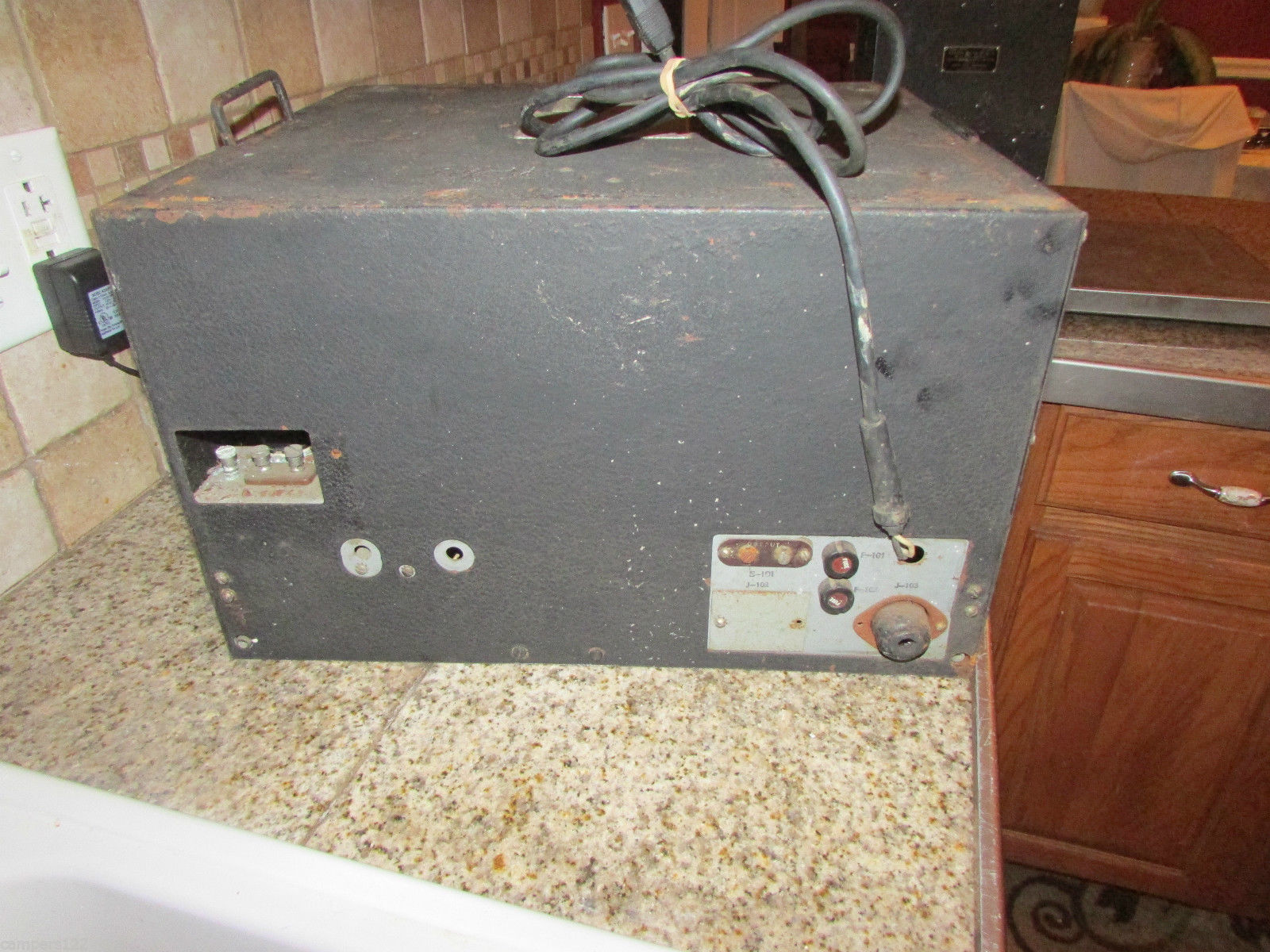

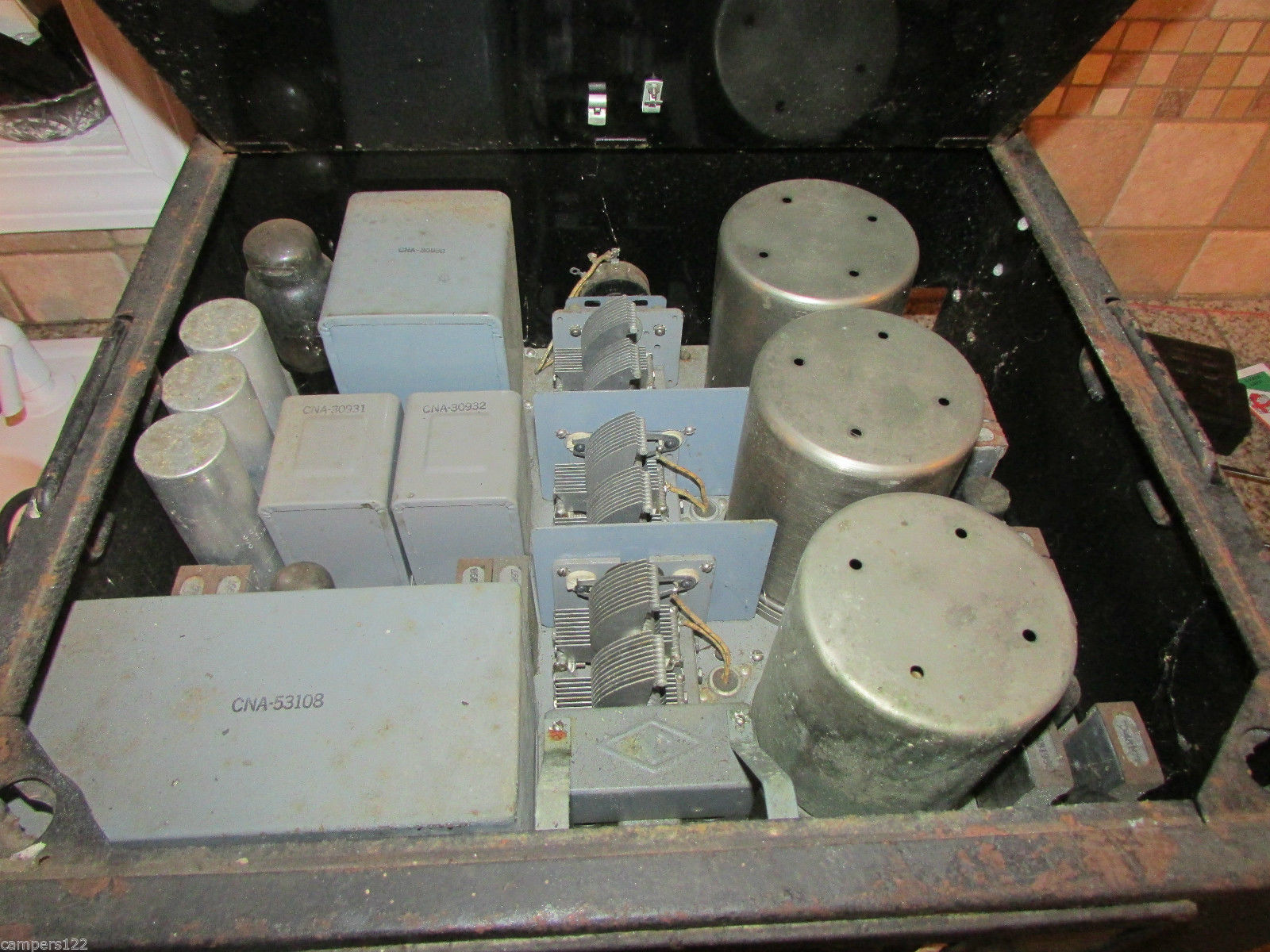

rbl2-95.jpg (33537 bytes) rbl2-96.jpg (30079 bytes) rbl2-1311-01.JPG (377974 bytes) rbl2-1311-02.JPG (365517 bytes)
rbl2-1311-03.JPG (437042 bytes) rbl2-1311-04.JPG (395122 bytes) rbl2-1407-01.jpg (314072 bytes) rbl2-1407-02.jpg (332196 bytes)

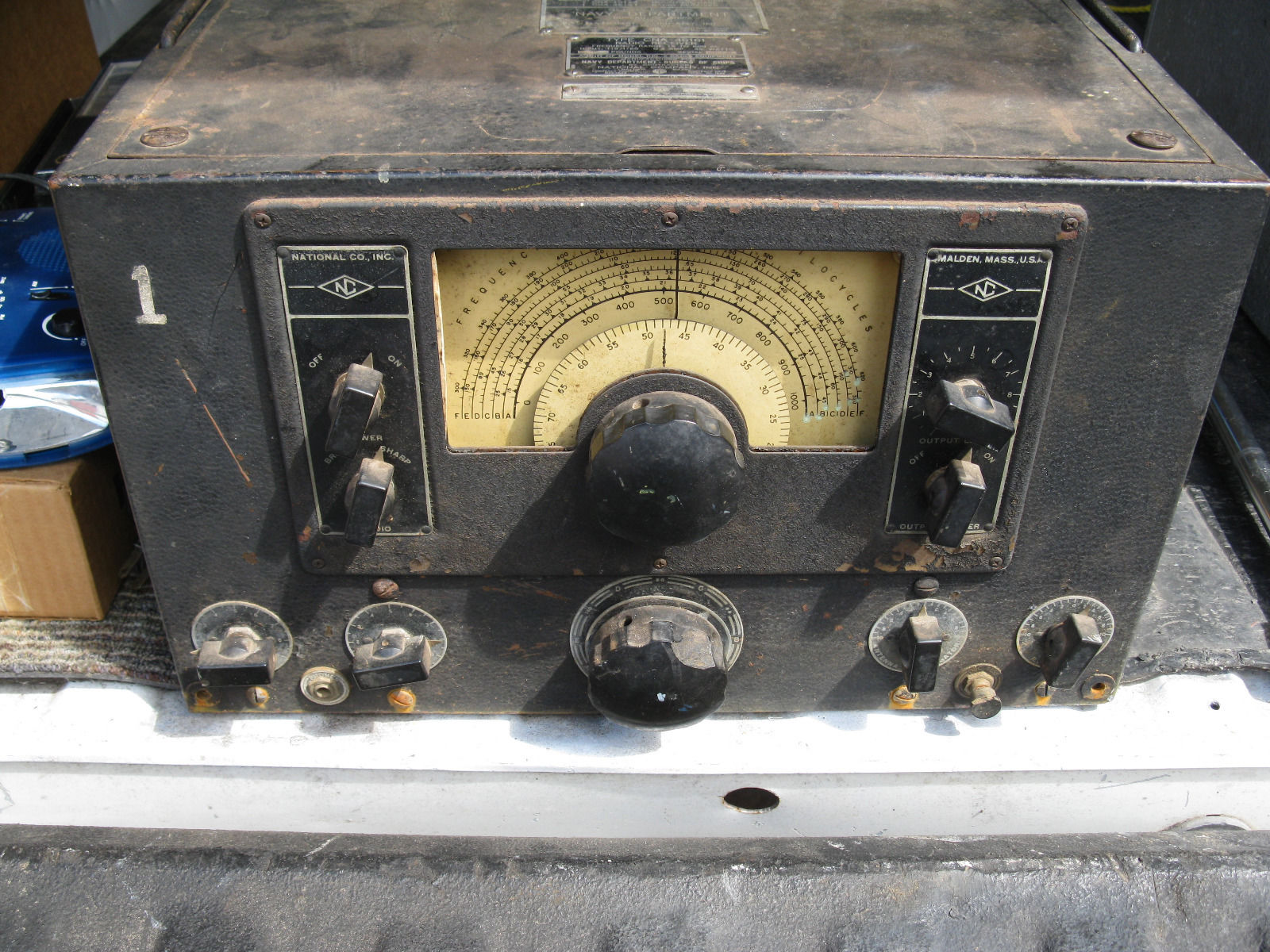

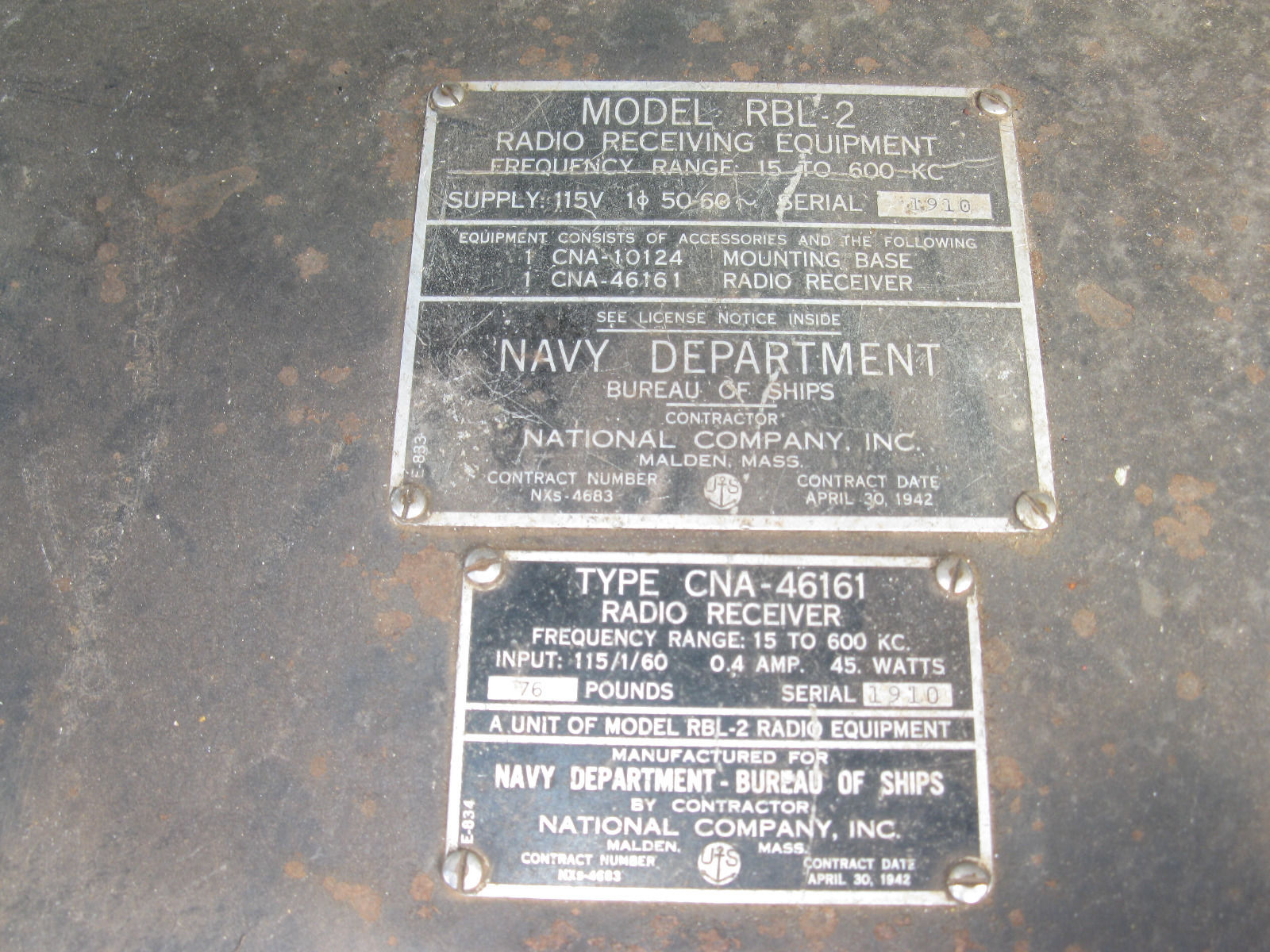

rbl2-1407-03.jpg (236135 bytes) rbl2-1407-04.jpg (218558 bytes) rbl2-1507-01.JPG (407064 bytes) rbl2-1507-02.JPG (390406 bytes)

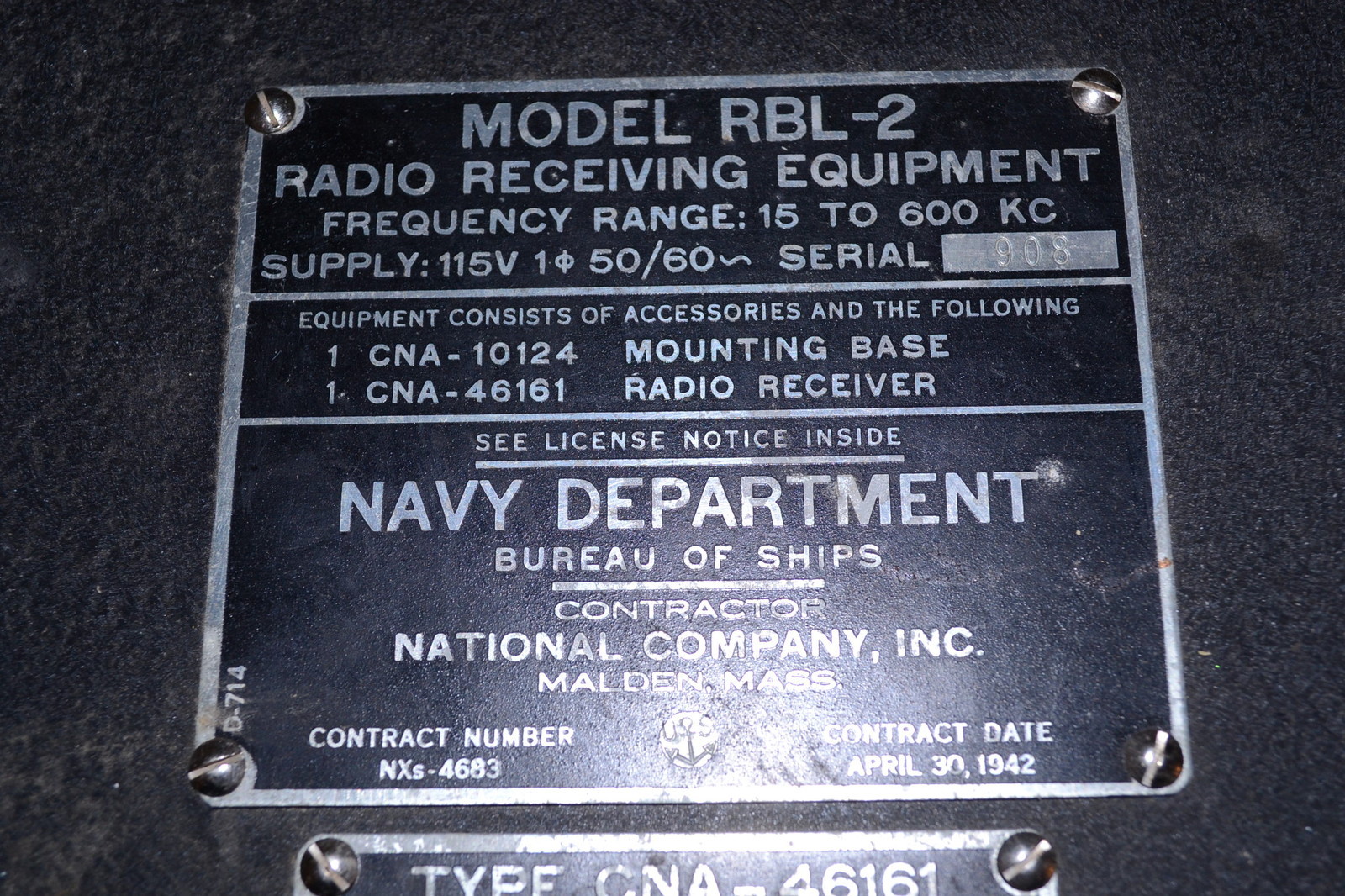

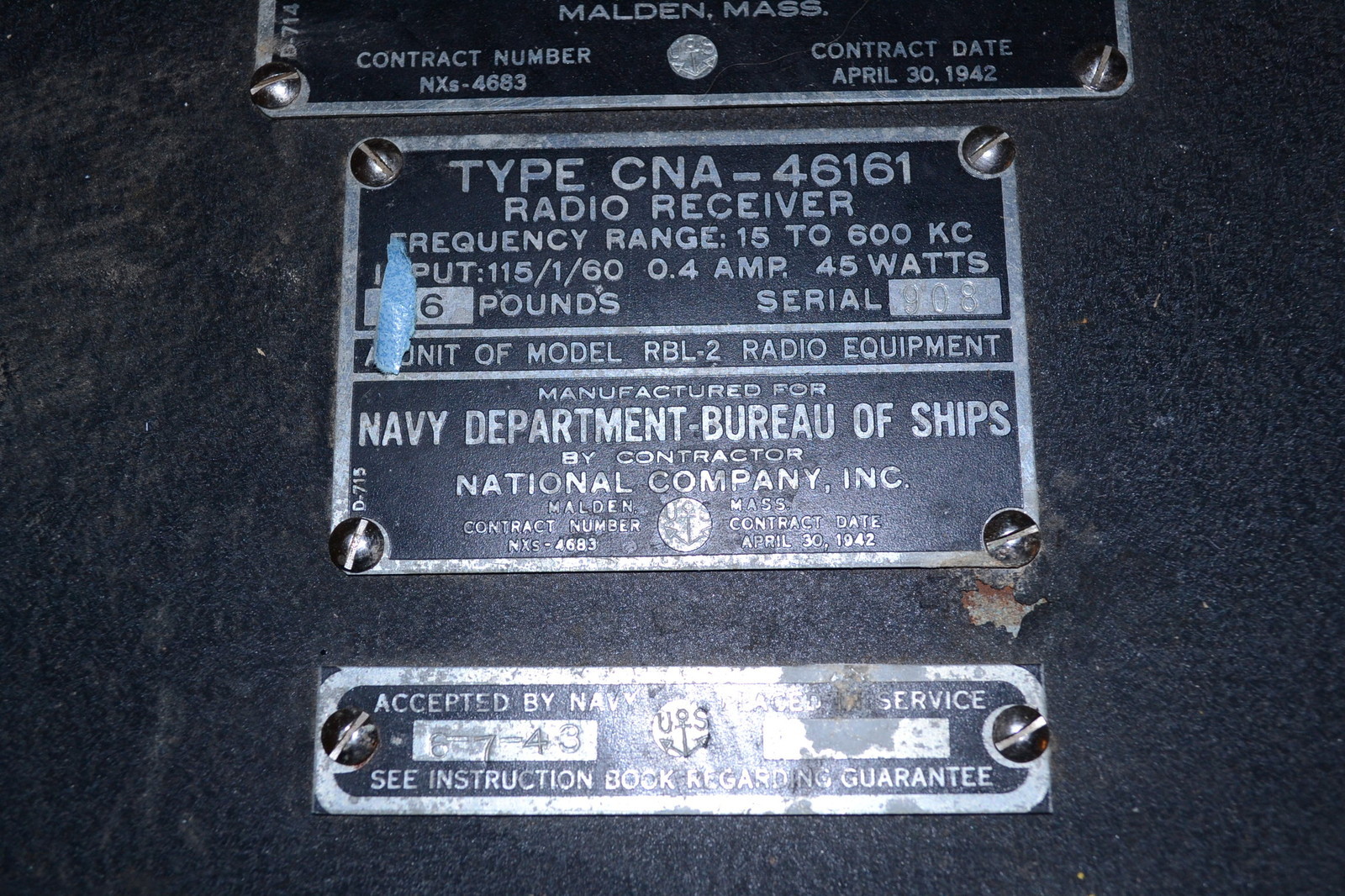

rbl2-1507-03.JPG (242669 bytes) rbl2-120301.jpg (449221 bytes) rbl2-120302.jpg (628689 bytes) rbl2-120303.jpg (649582 bytes)
rbl2-120305.jpg (415855 bytes) rbl2-120306.jpg (438996 bytes) rbl2-120304.jpg (310067 bytes) rbl-man-1104-03.JPG (201538 bytes)

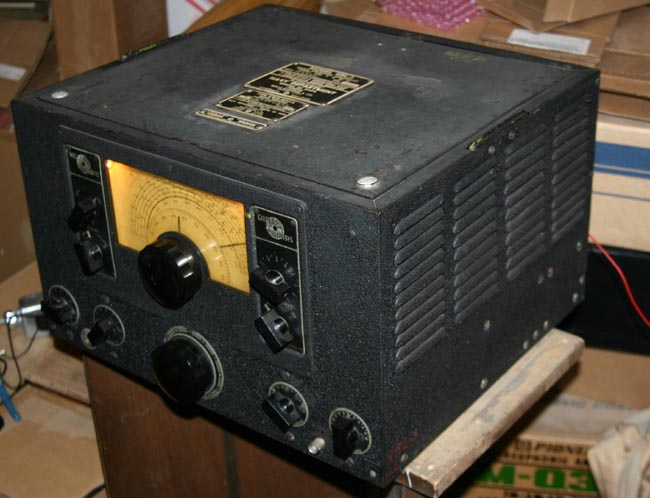

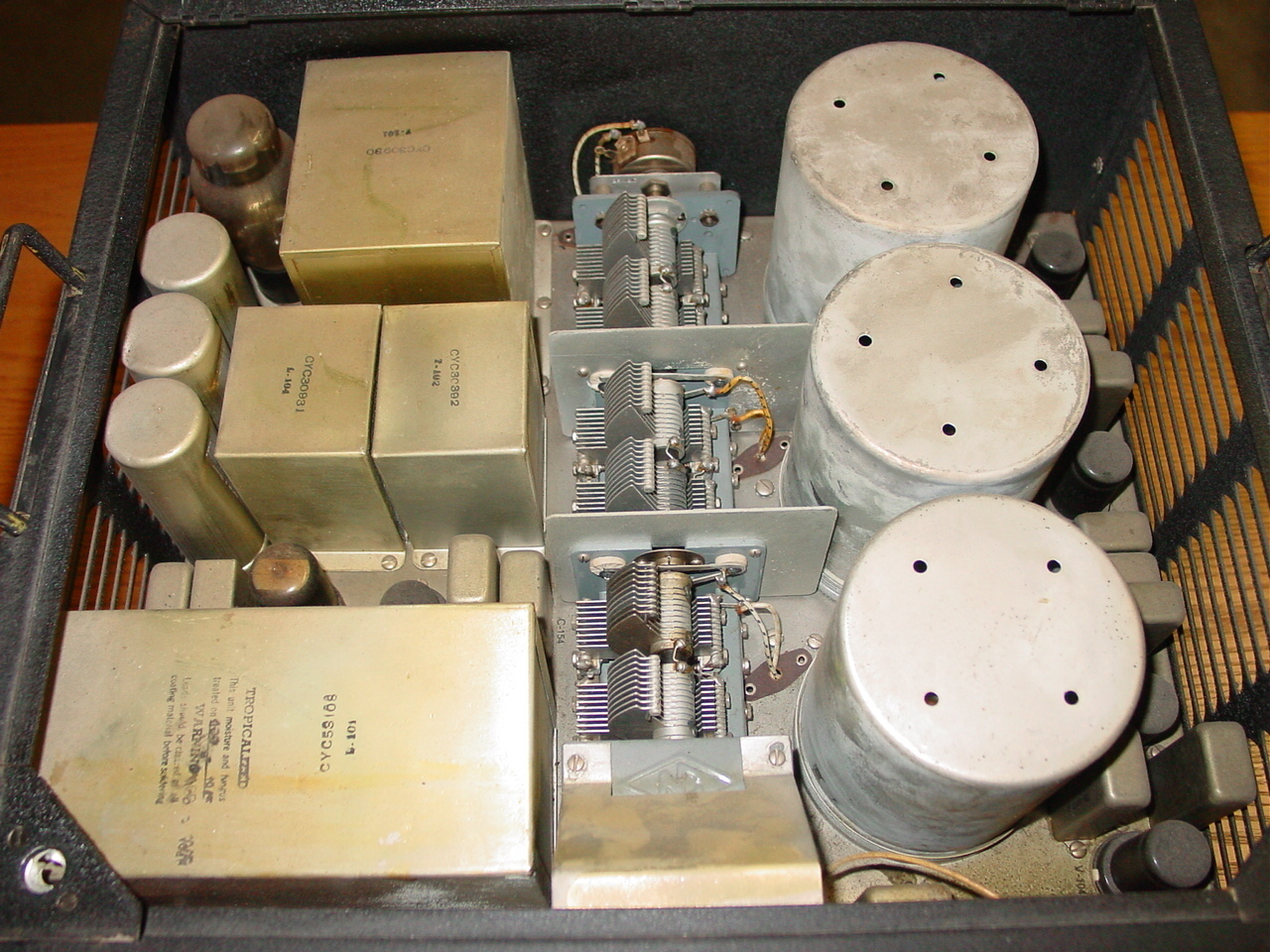

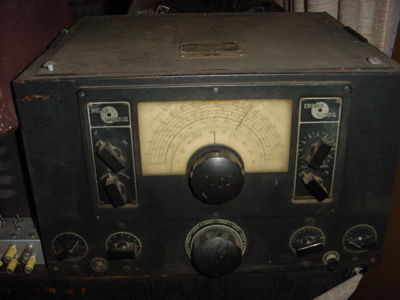

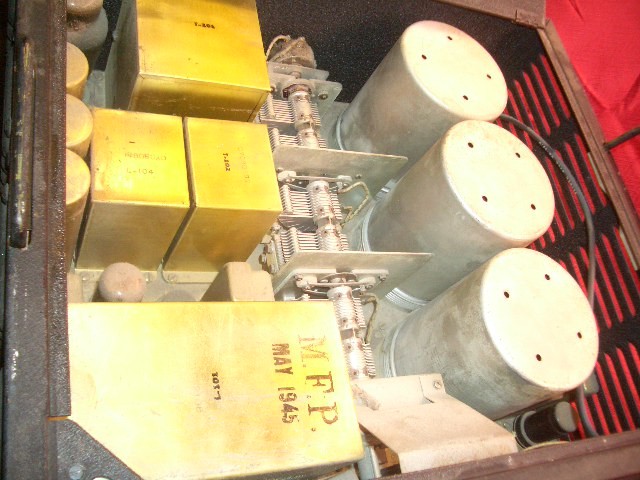

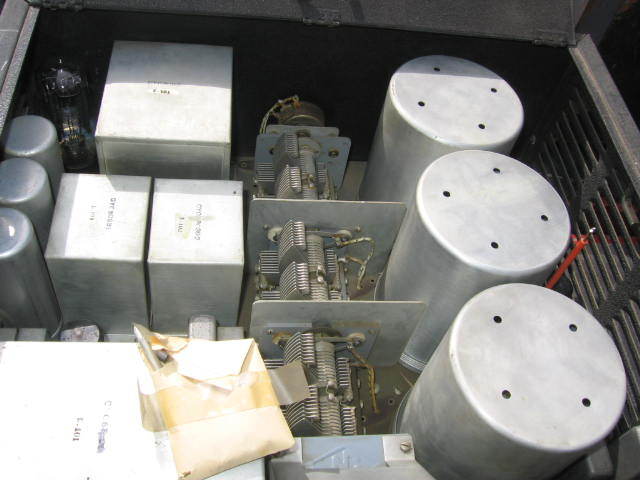

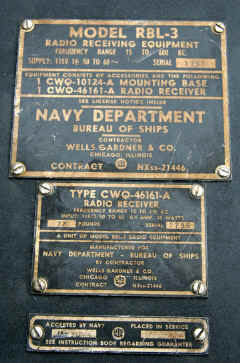

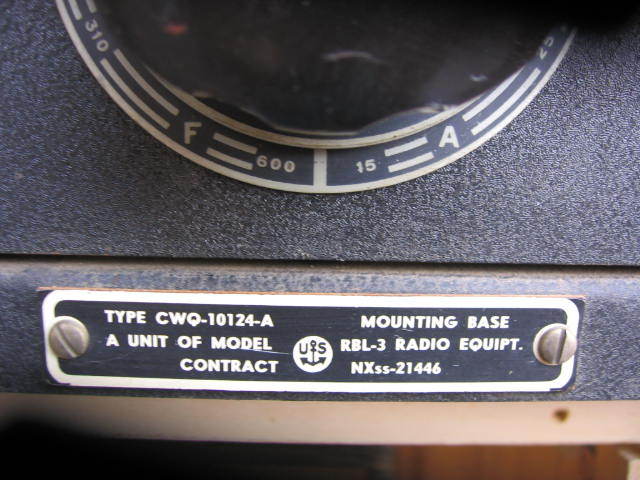

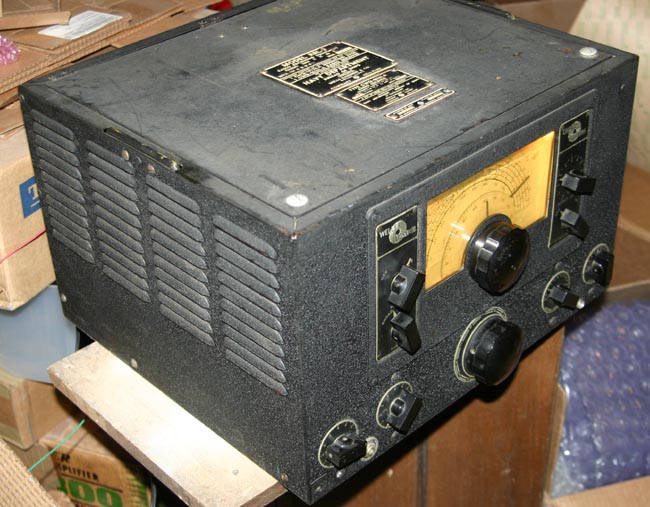

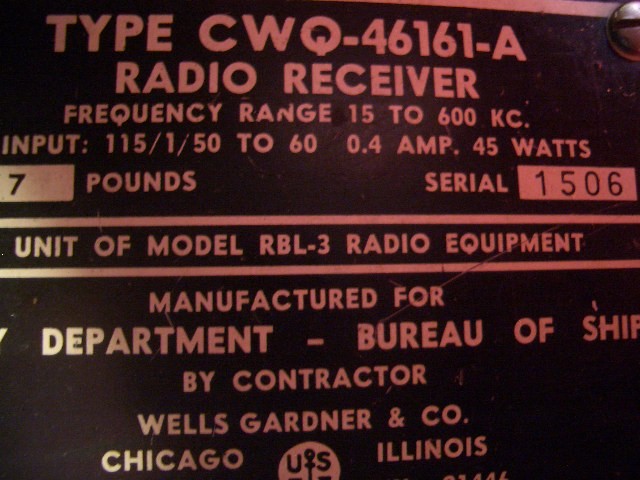

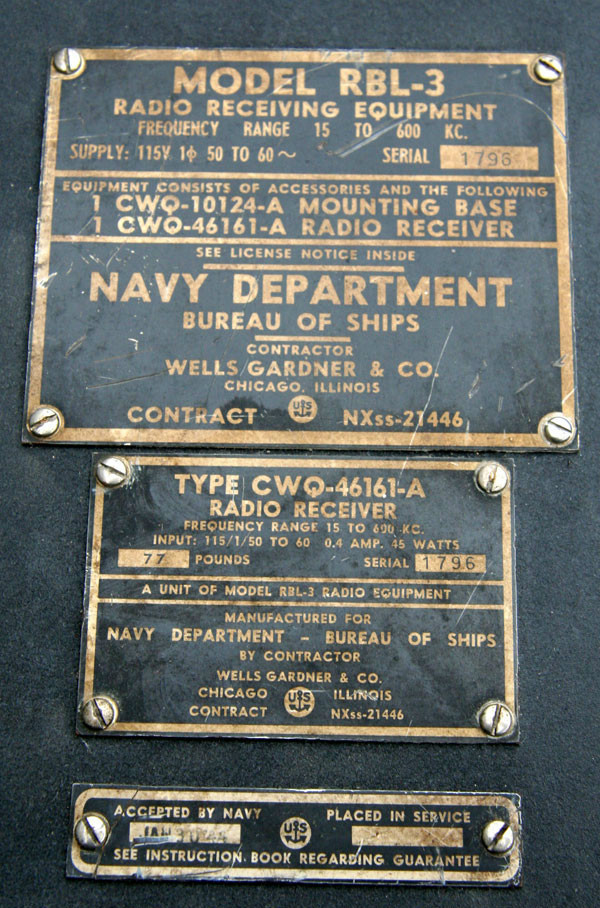

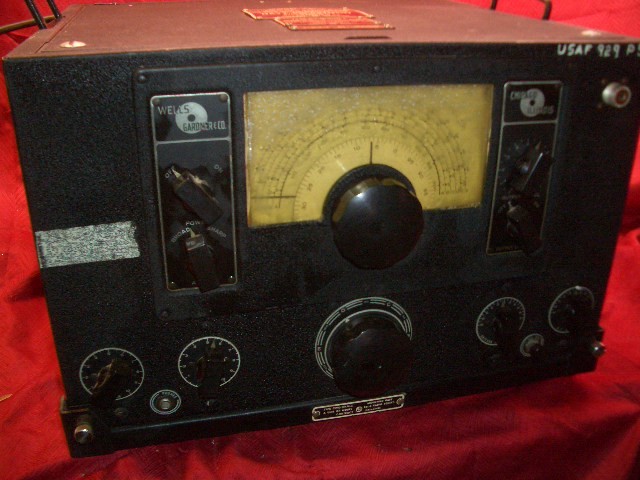

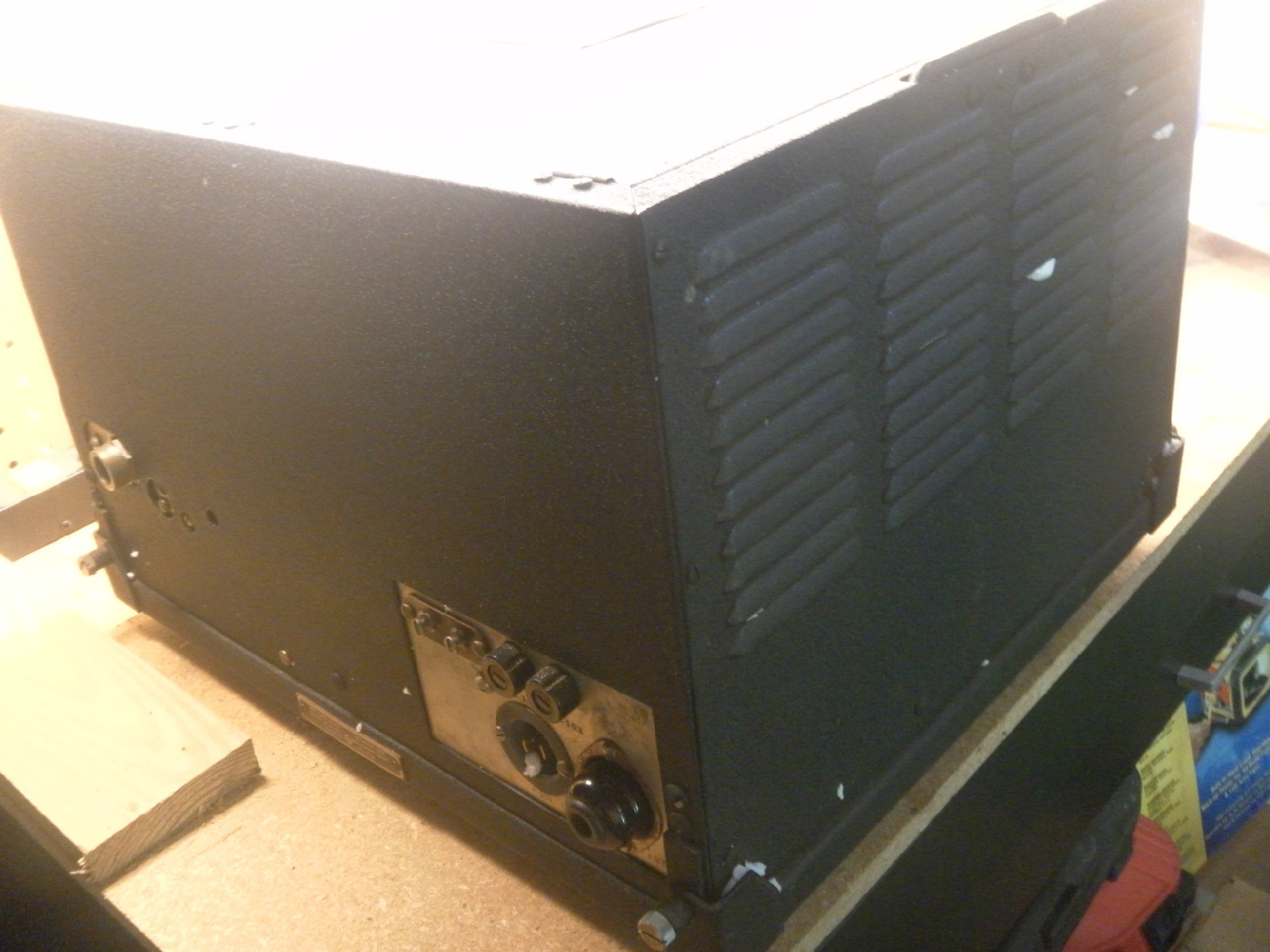

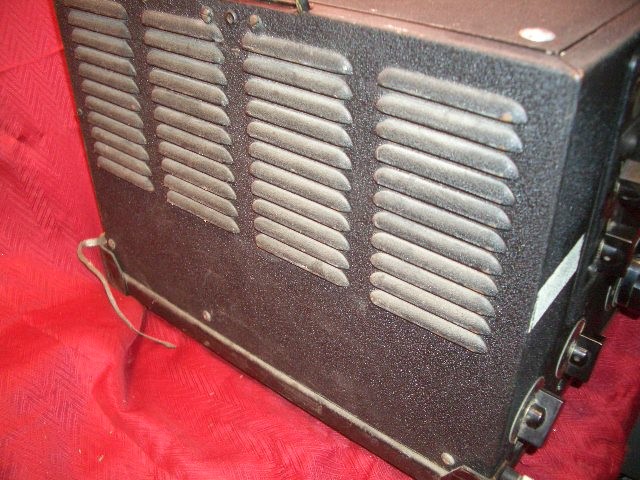

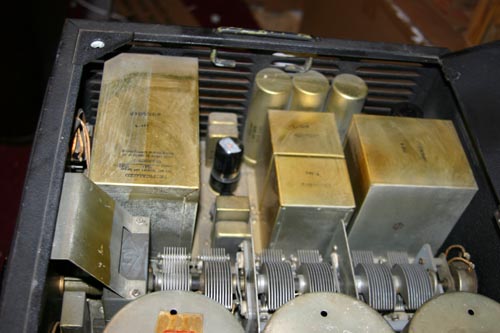

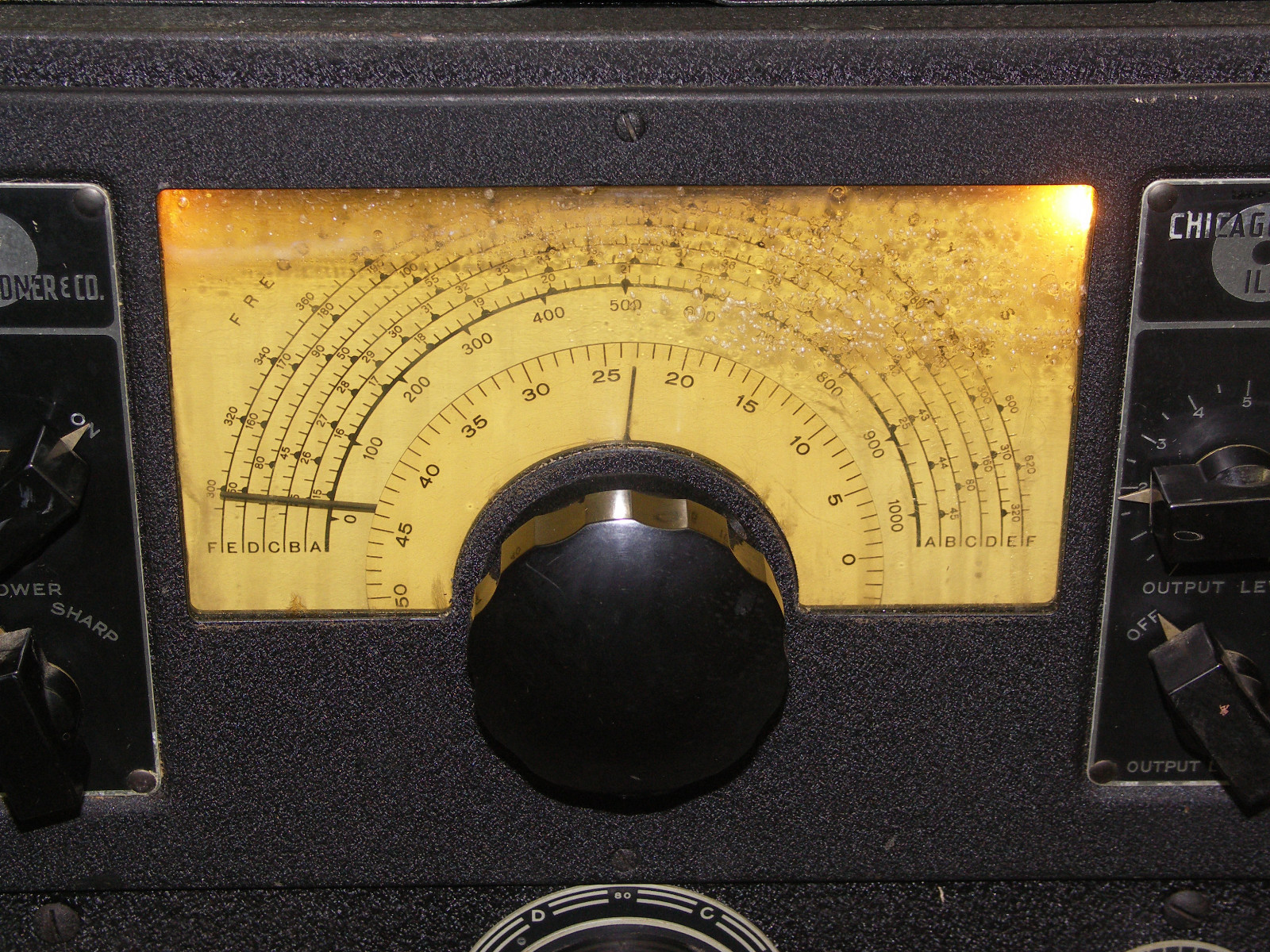

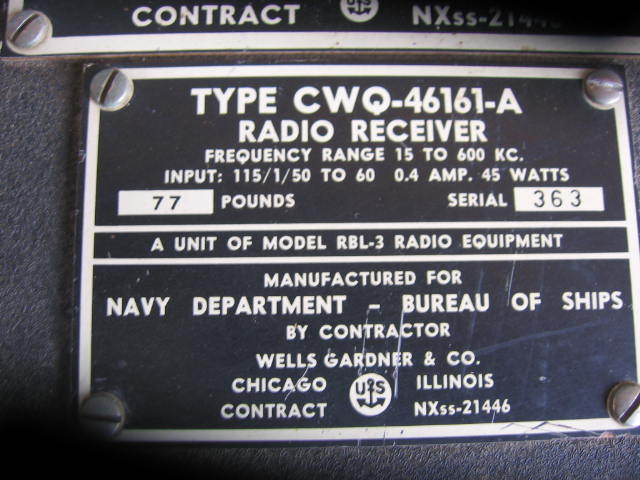

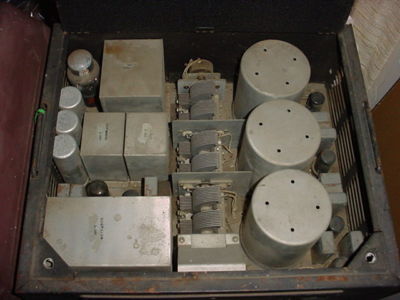

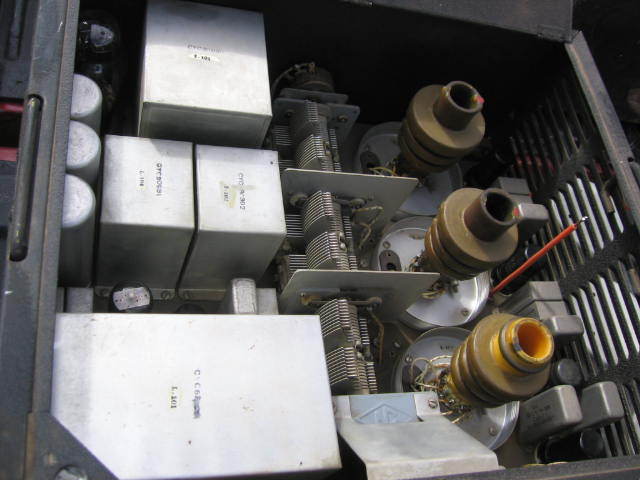

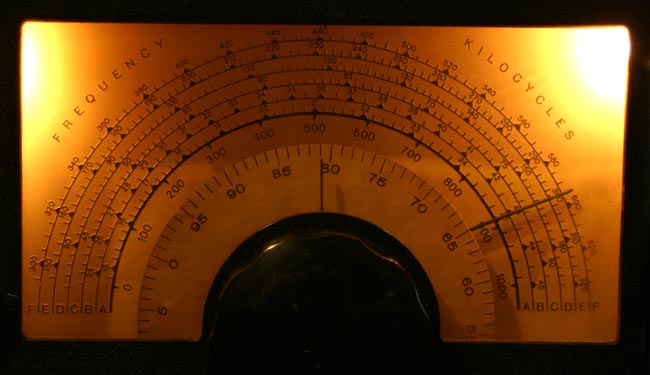

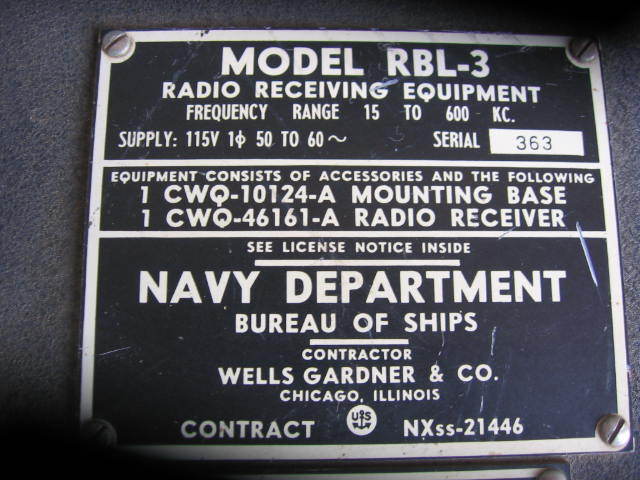

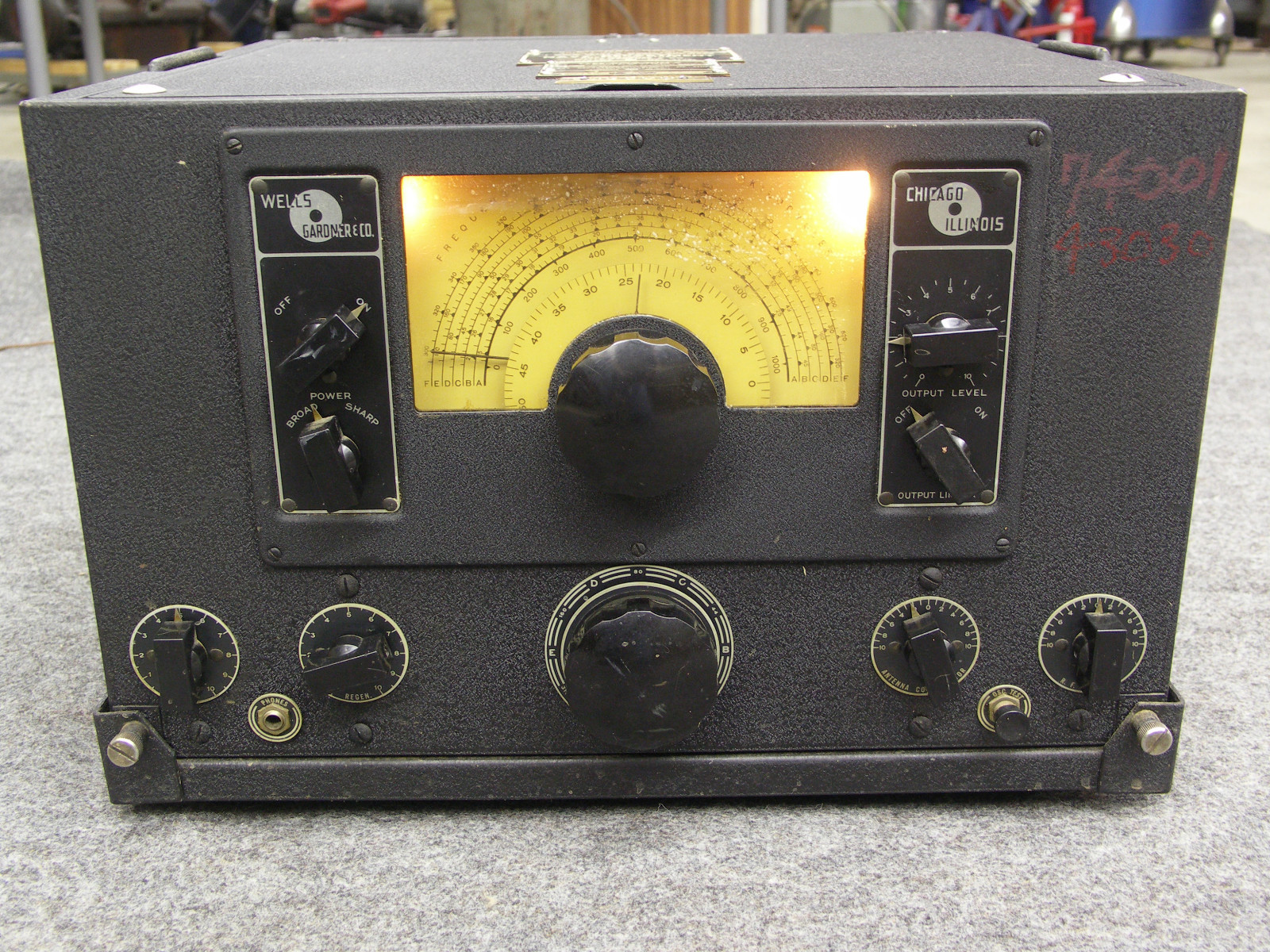

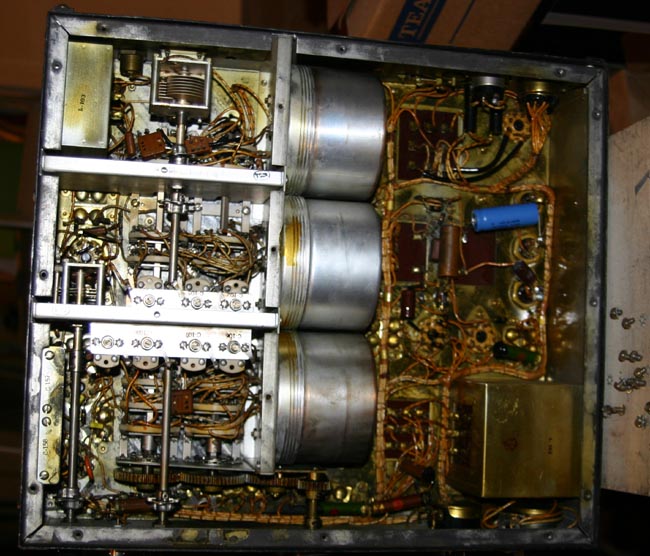

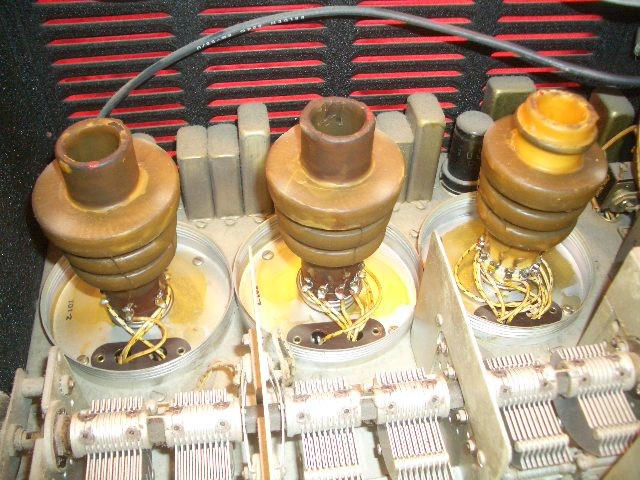

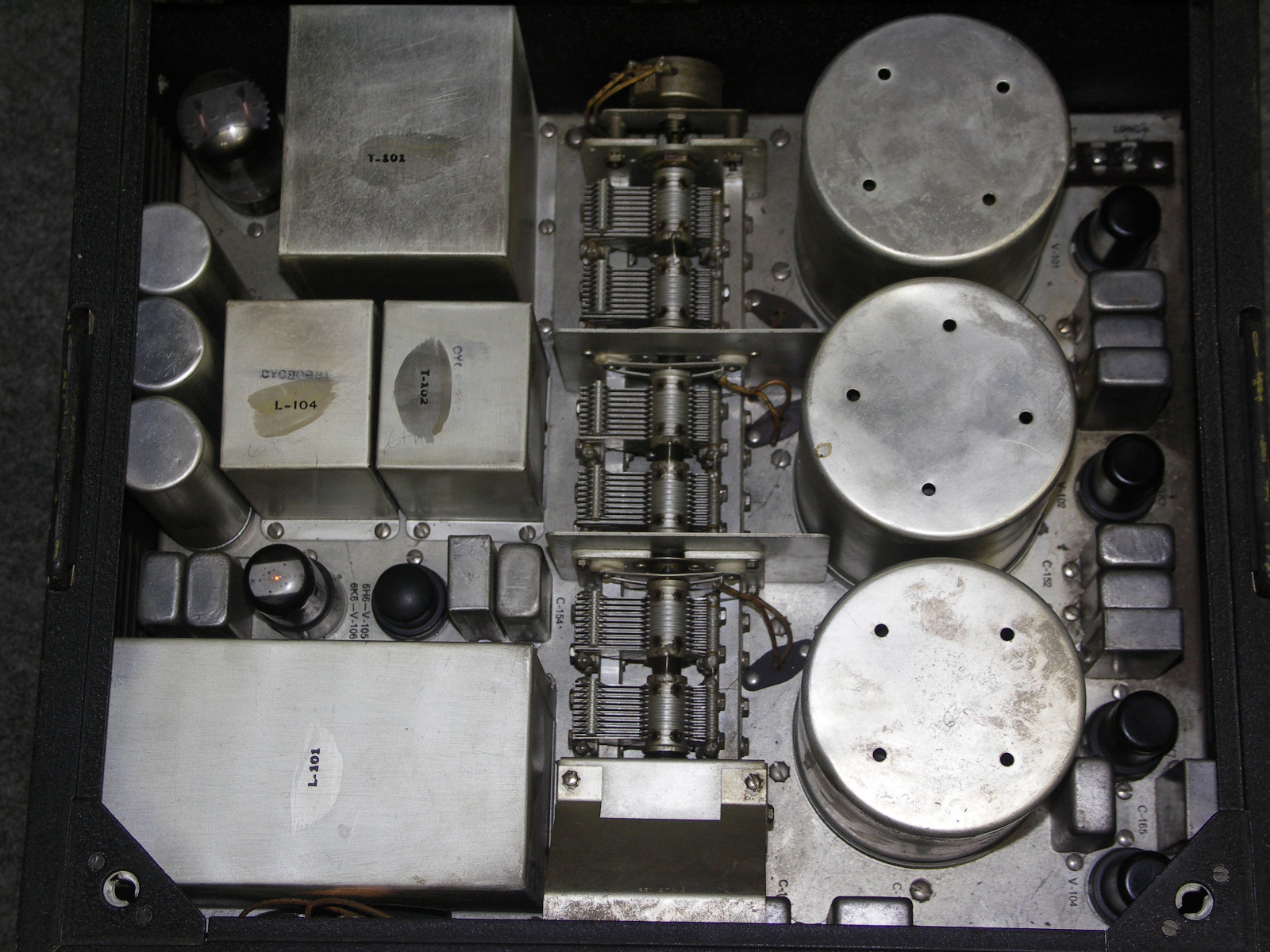

RBL-3  (CWQ-46161-A)

rbl3-05.JPG (58004 bytes) rbl3-06.JPG (53452 bytes) rbl3-07.JPG (52723 bytes) rbl3-43.jpg (56210 bytes)
rbl3-31.jpg (72646 bytes) rbl3-32.jpg (54620 bytes) rbl3-33.jpg (72048 bytes) rbl3-34.jpg (97117 bytes)

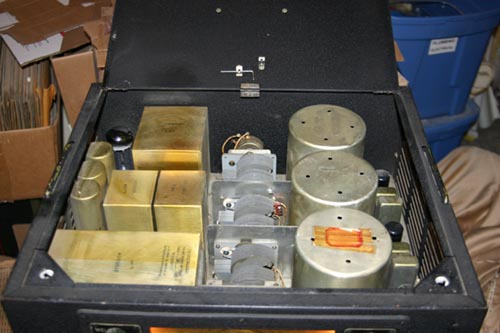

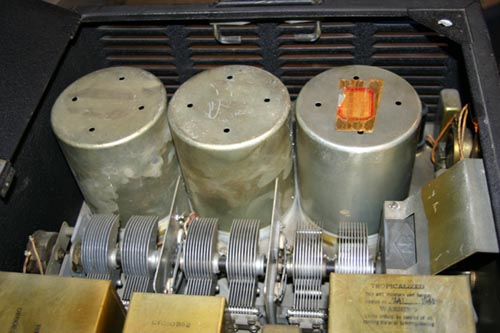

rbl3-35.jpg (108907 bytes) rbl3-36.jpg (50962 bytes) rbl3-37.jpg (50426 bytes) rbl3-38.jpg (53957 bytes)

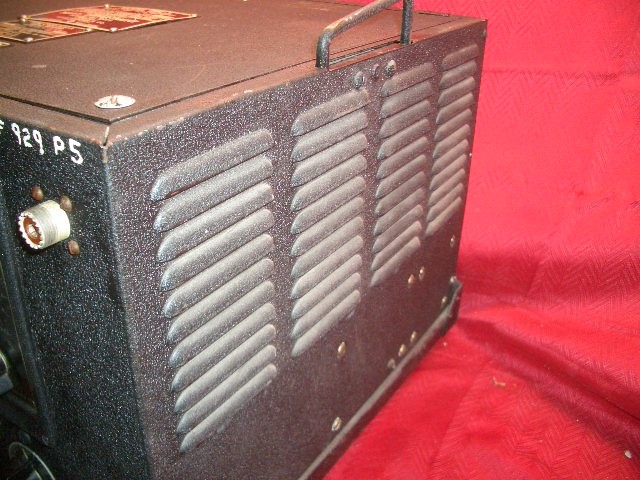

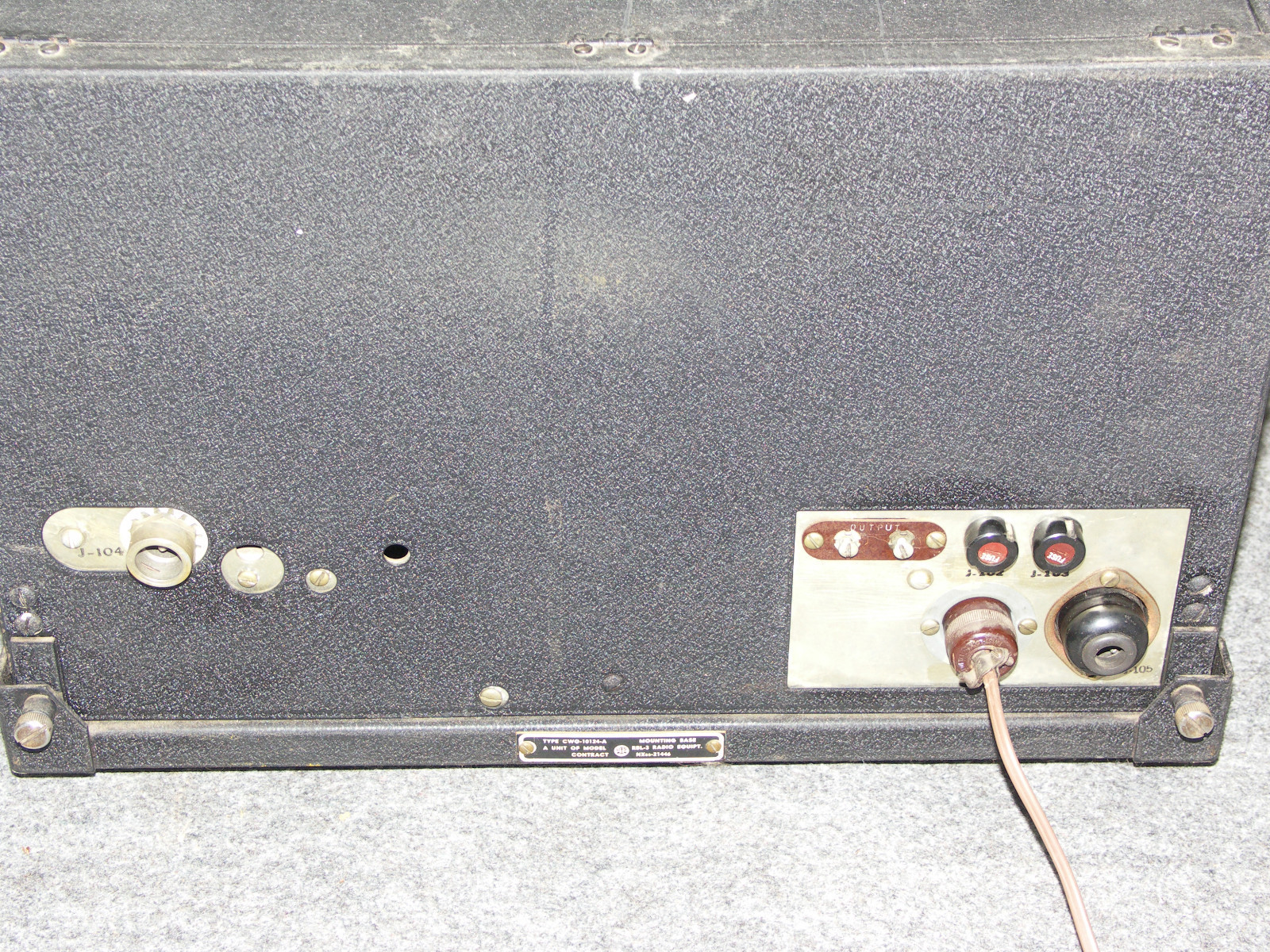

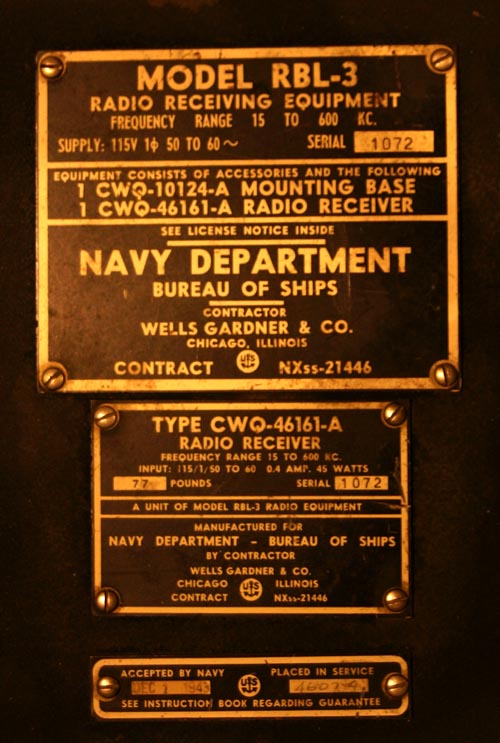

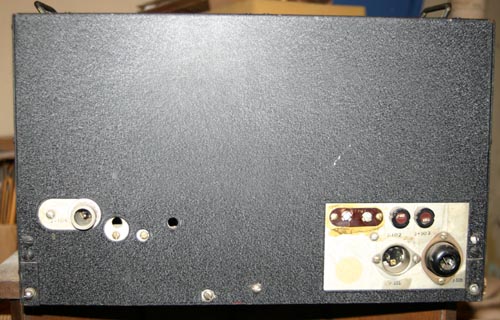

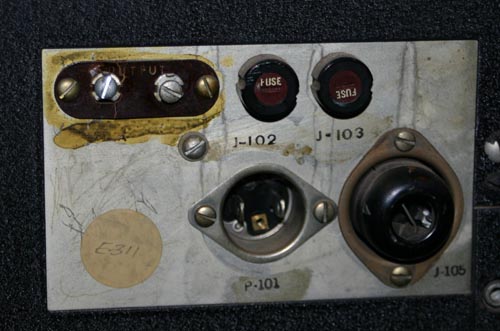

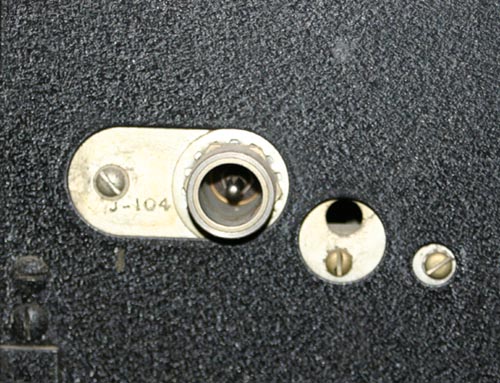

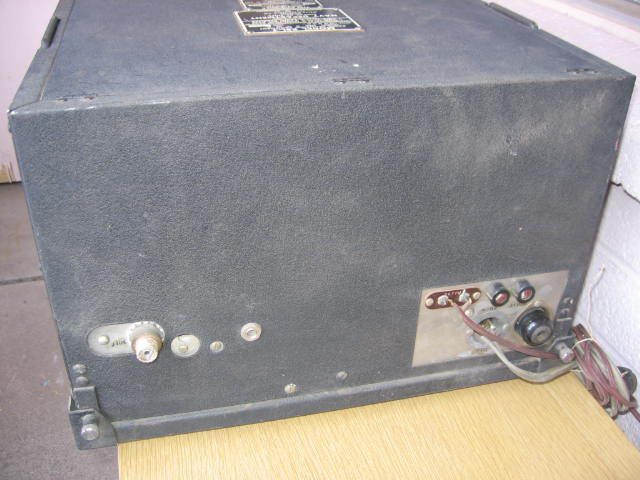

rbl3-39.jpg (100167 bytes) RBL-3 changed from binding posts to Navy Type concentric coax connector

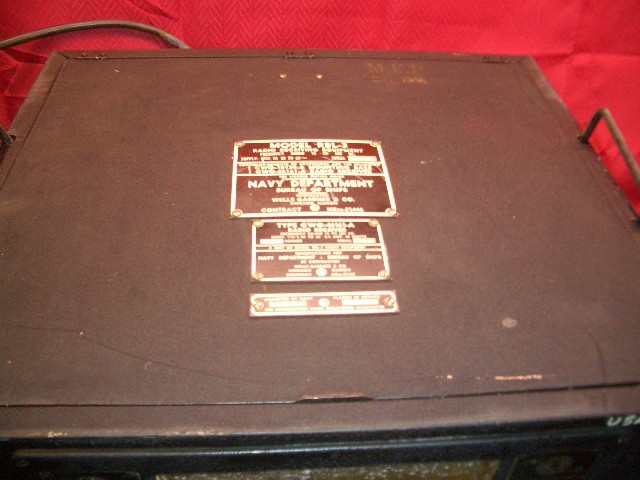

rbl3-0211-1300.jpg (79242 bytes) rbl3-0211-1301.jpg (72279 bytes) rbl3-0211-1302.jpg (112088 bytes) rbl3-0211-1303.jpg (110129 bytes)

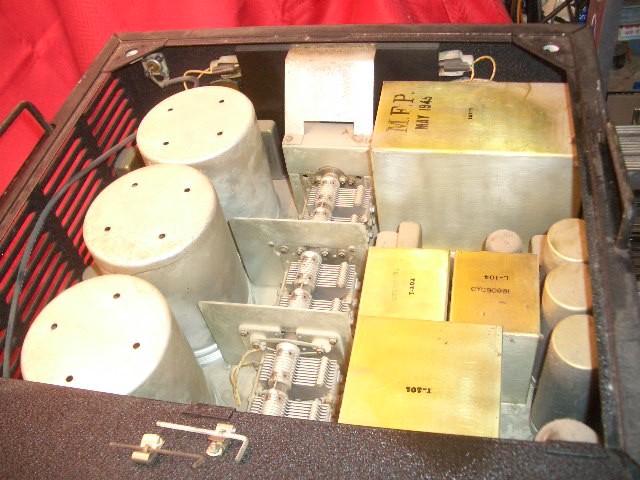

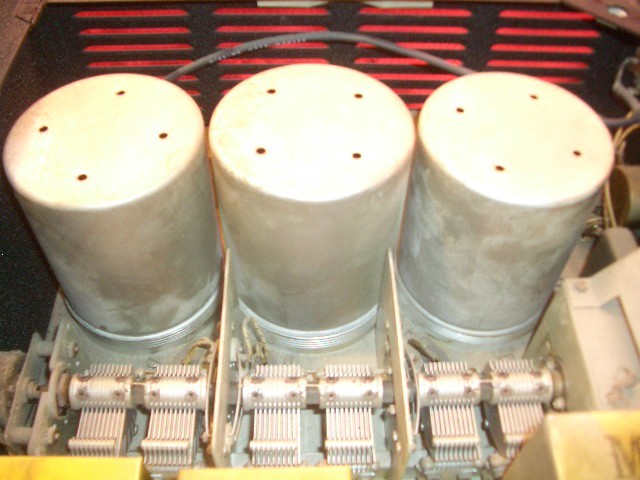

rbl3-0211-1304.jpg (99299 bytes) rbl3-0211-1305.jpg (88999 bytes) rbl3-0211-1306.jpg (86288 bytes) rbl3-0211-1307.jpg (73213 bytes)

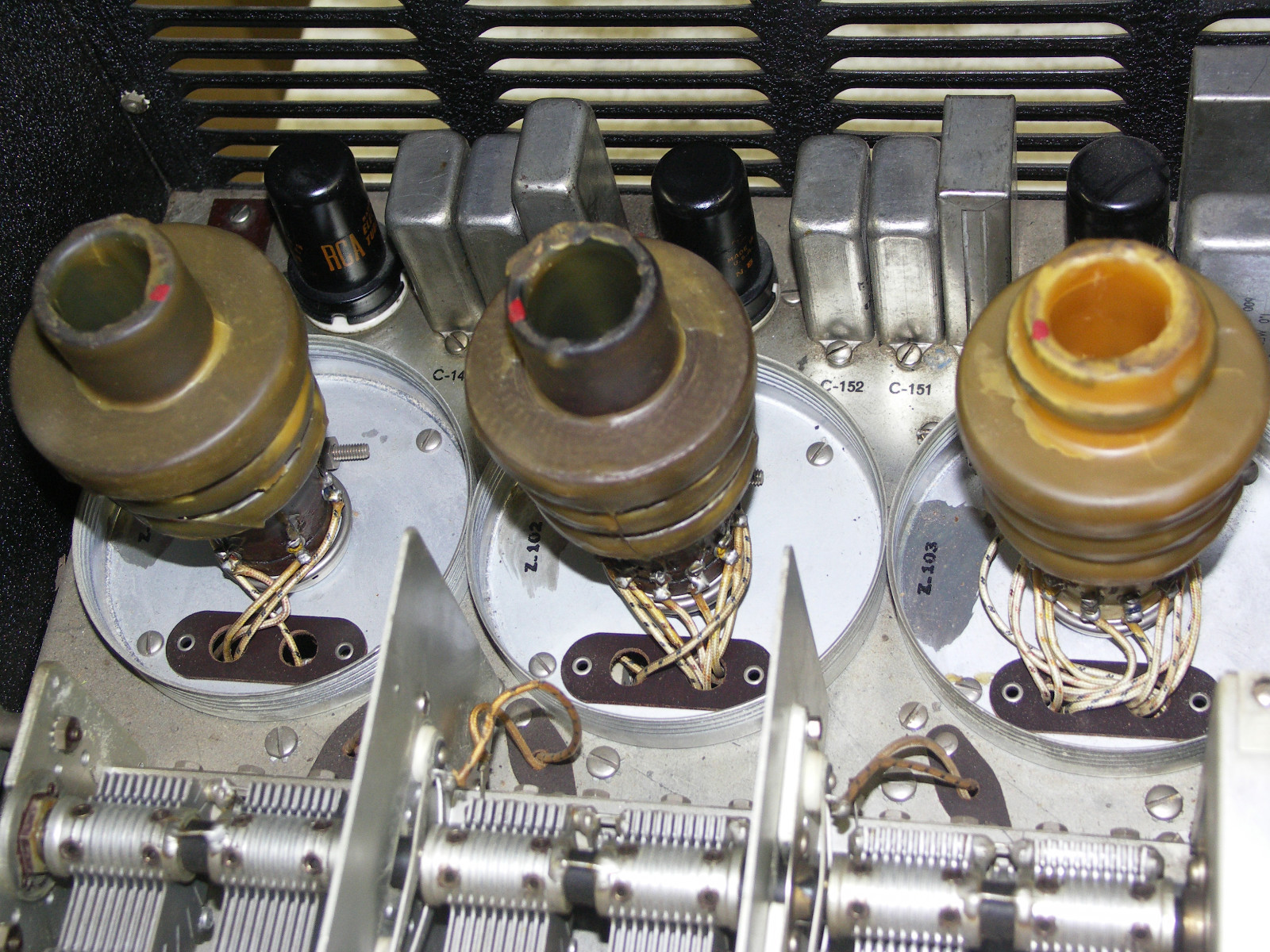

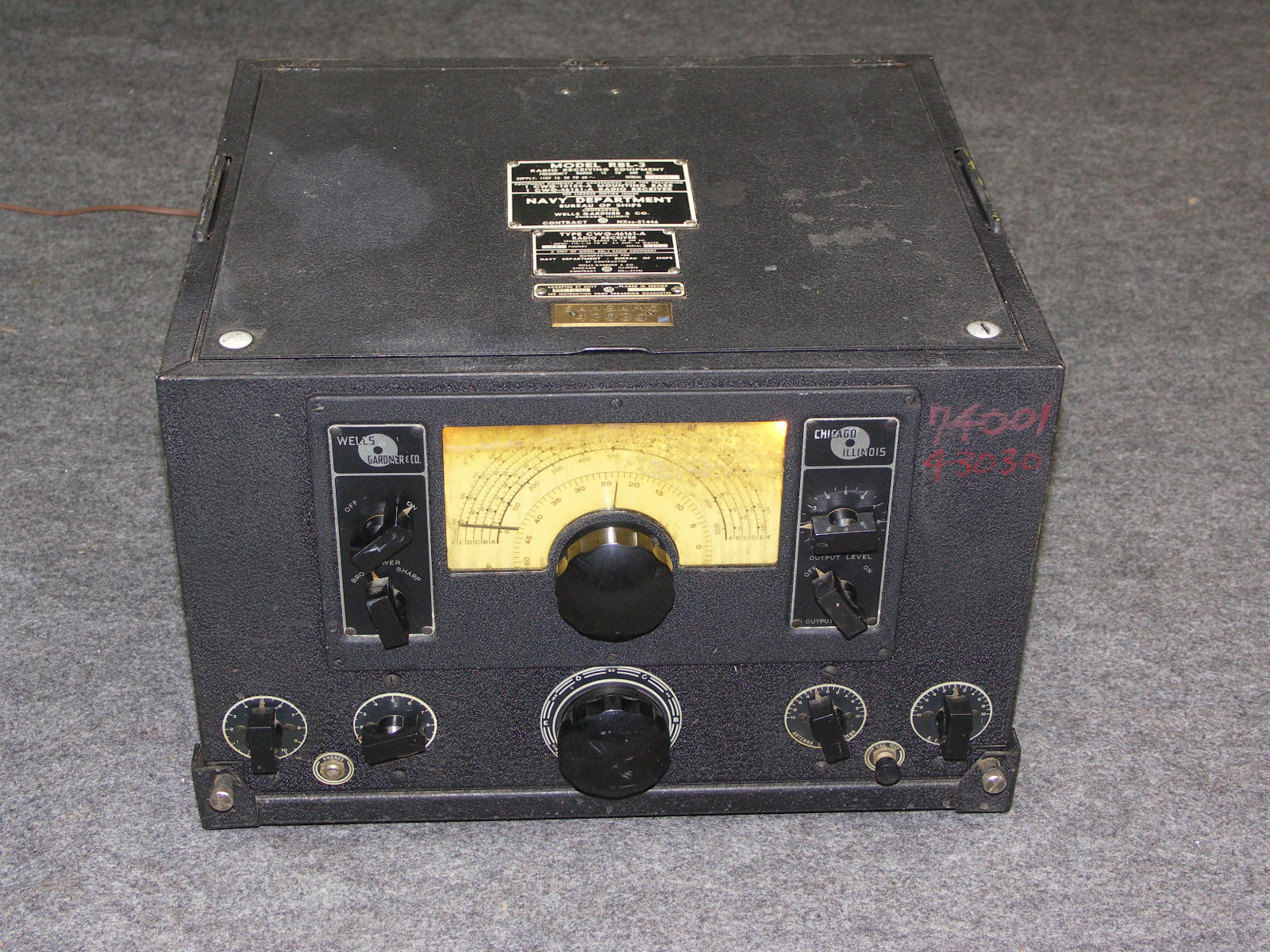

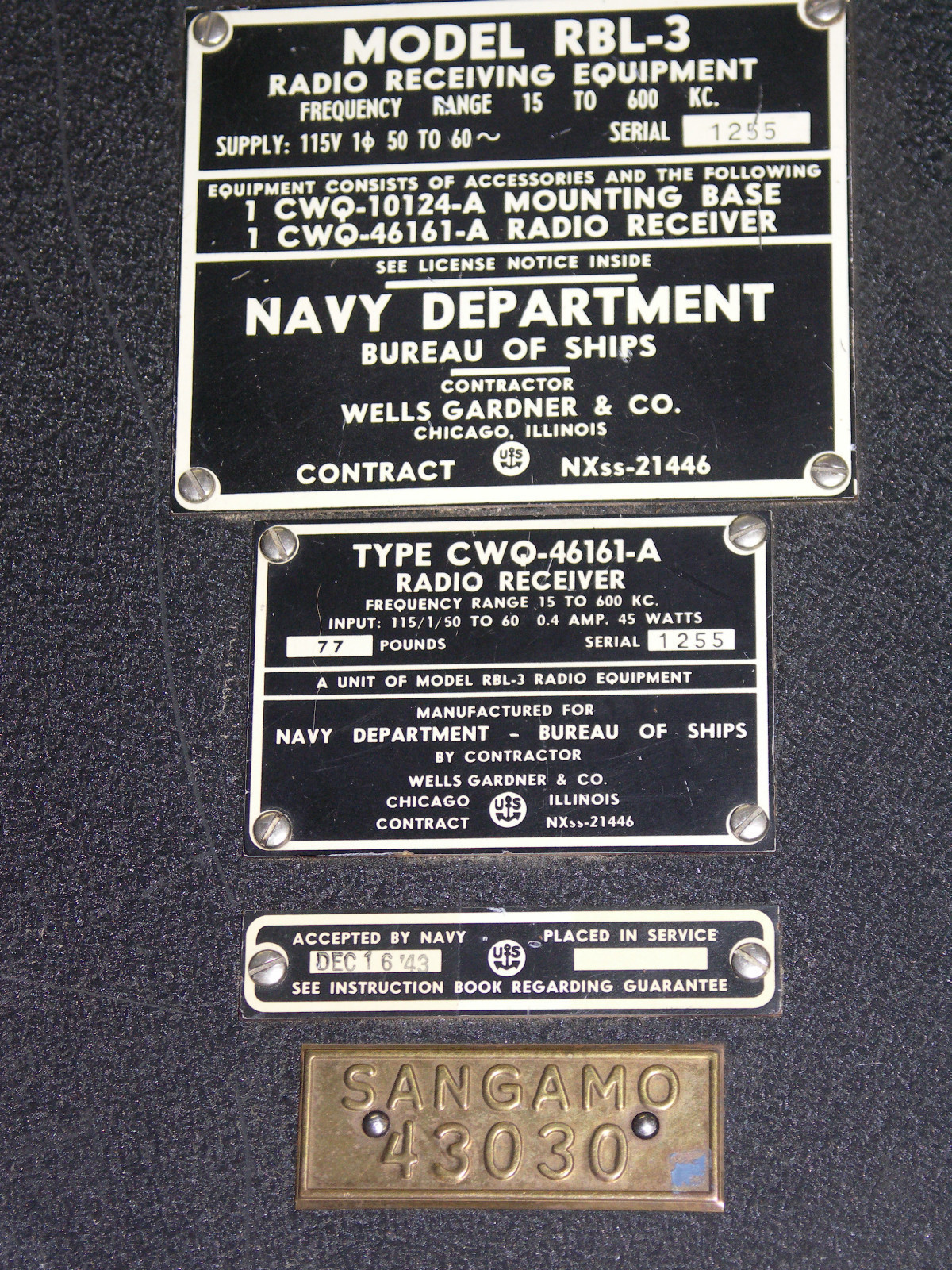

rbl3-120401.JPG (867903 bytes) rbl3-120402.JPG (842160 bytes) rbl3-120403.JPG (860207 bytes) rbl3-120404.JPG (971448 bytes)

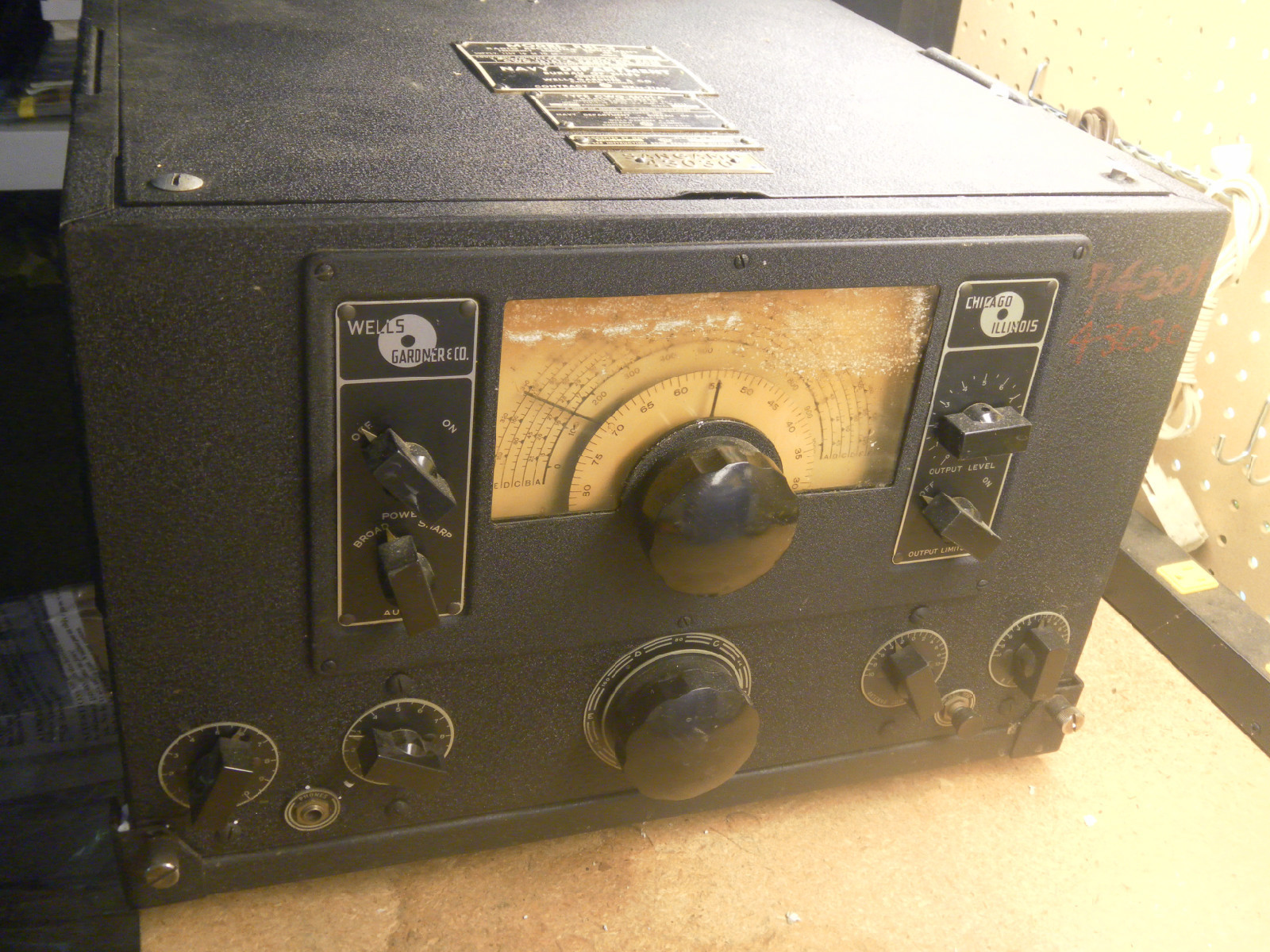

rbl3-1308-01.JPG (617436 bytes) rbl3-1308-02.JPG (339885 bytes) rbl3-1308-03.JPG (649313 bytes) rbl3-1308-04.JPG (217201 bytes)

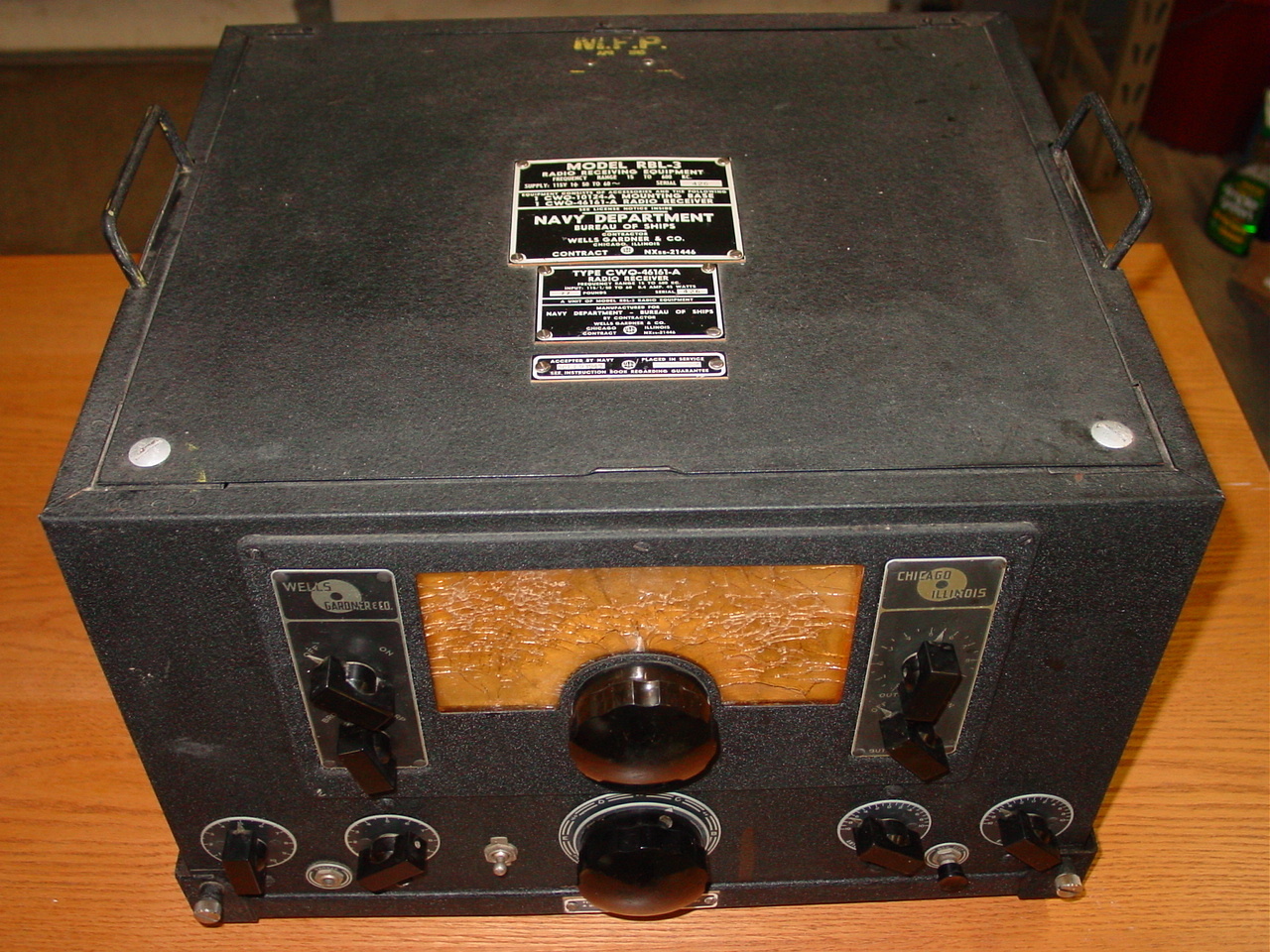

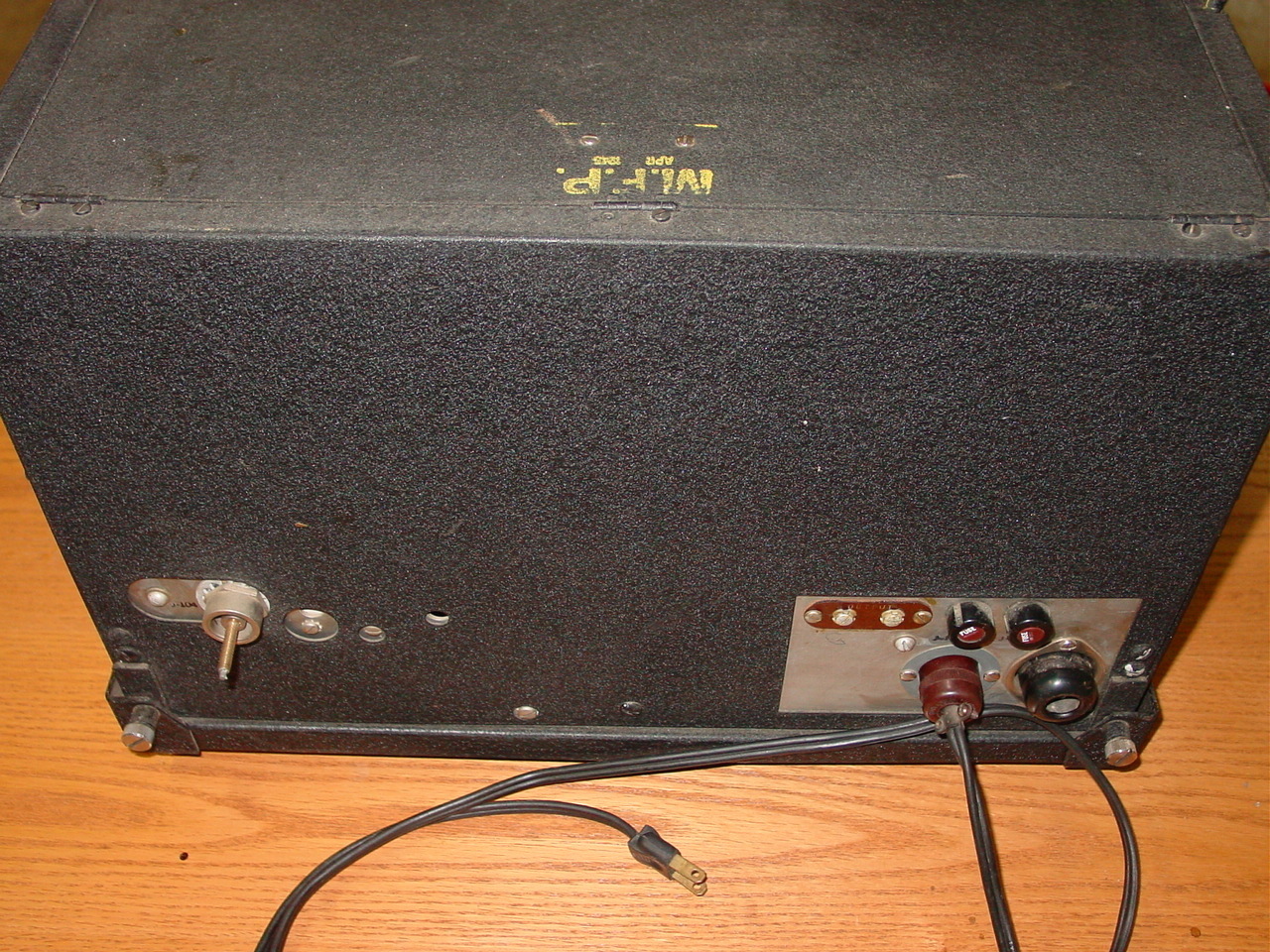

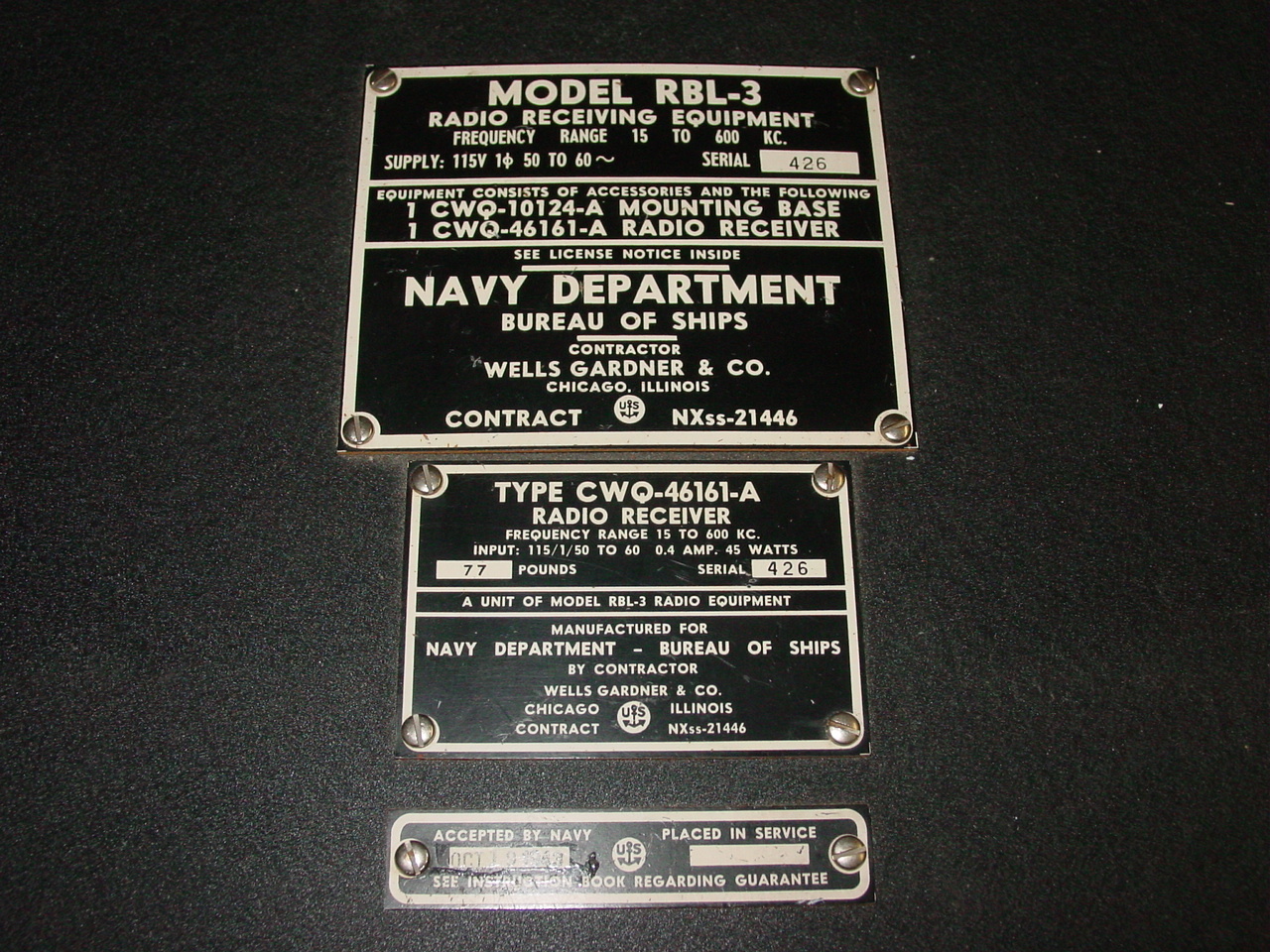

rbl3-1309-01.JPG (563084 bytes) rbl3-1309-02.JPG (603717 bytes) rbl3-1309-03.JPG (601616 bytes) rbl3-1309-04.JPG (574759 bytes)

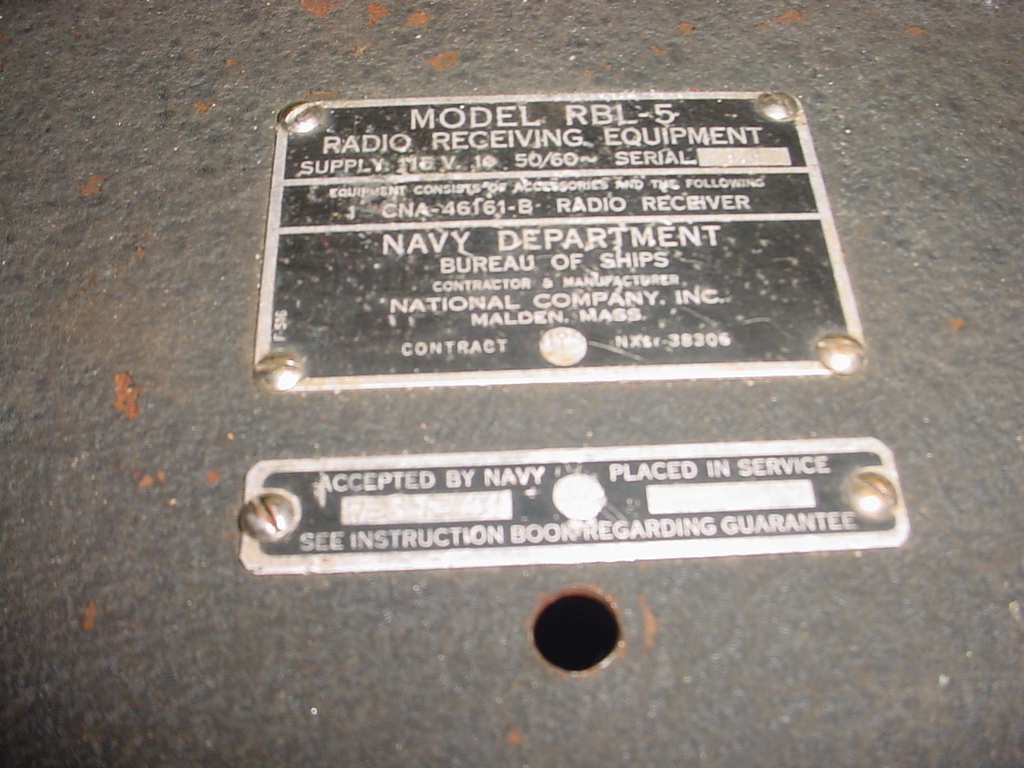

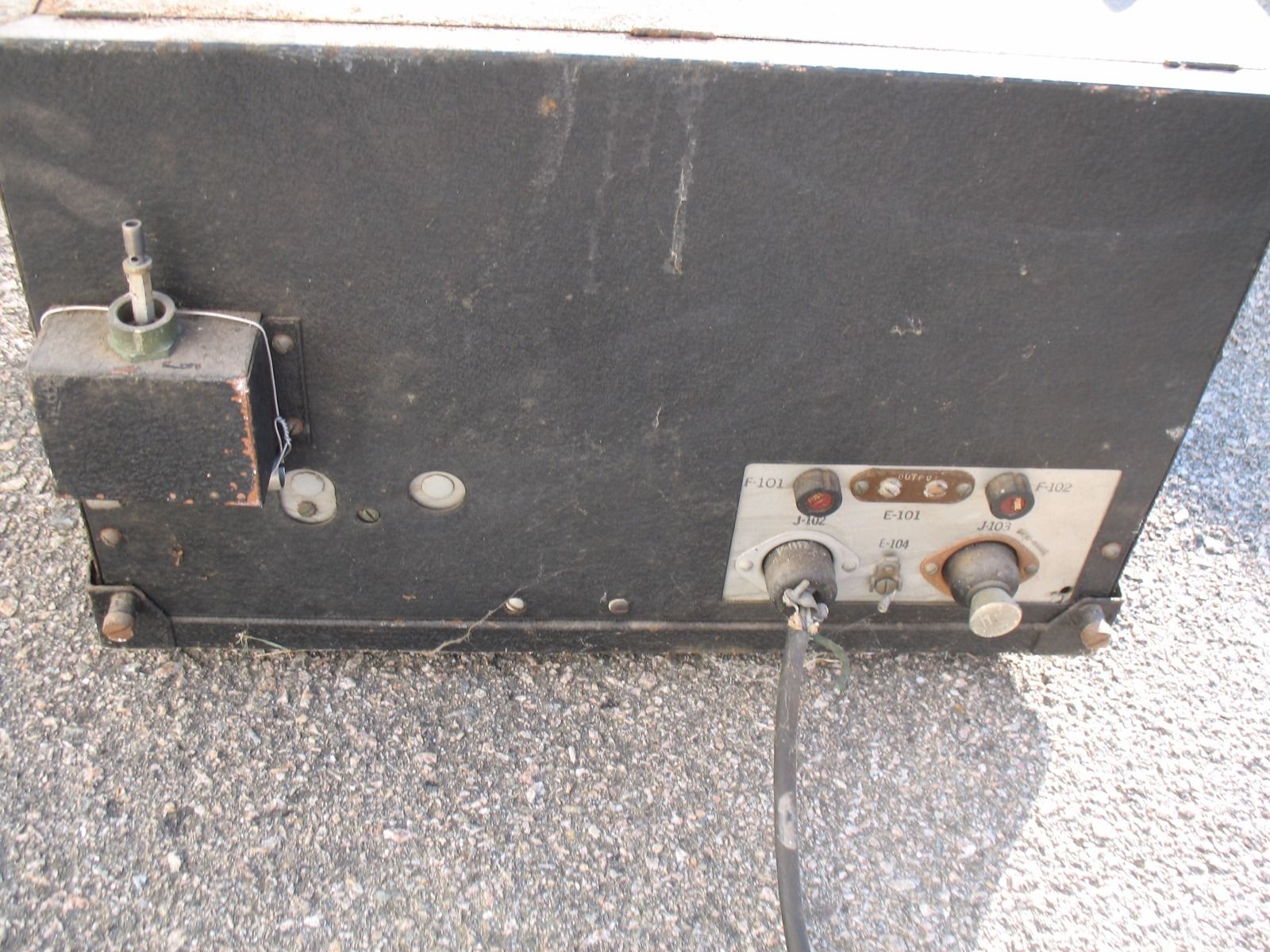

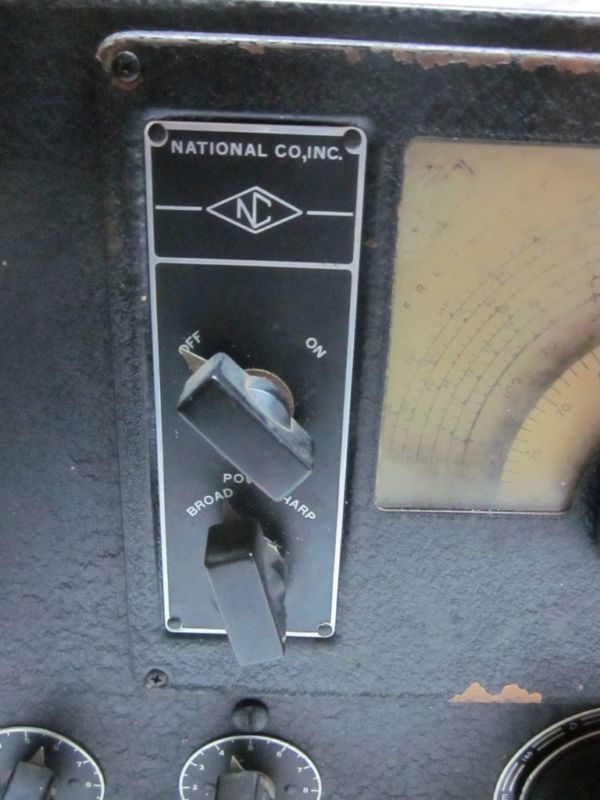

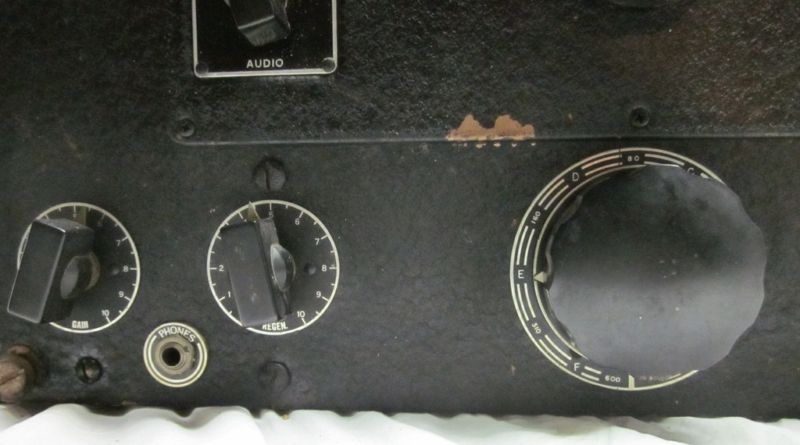

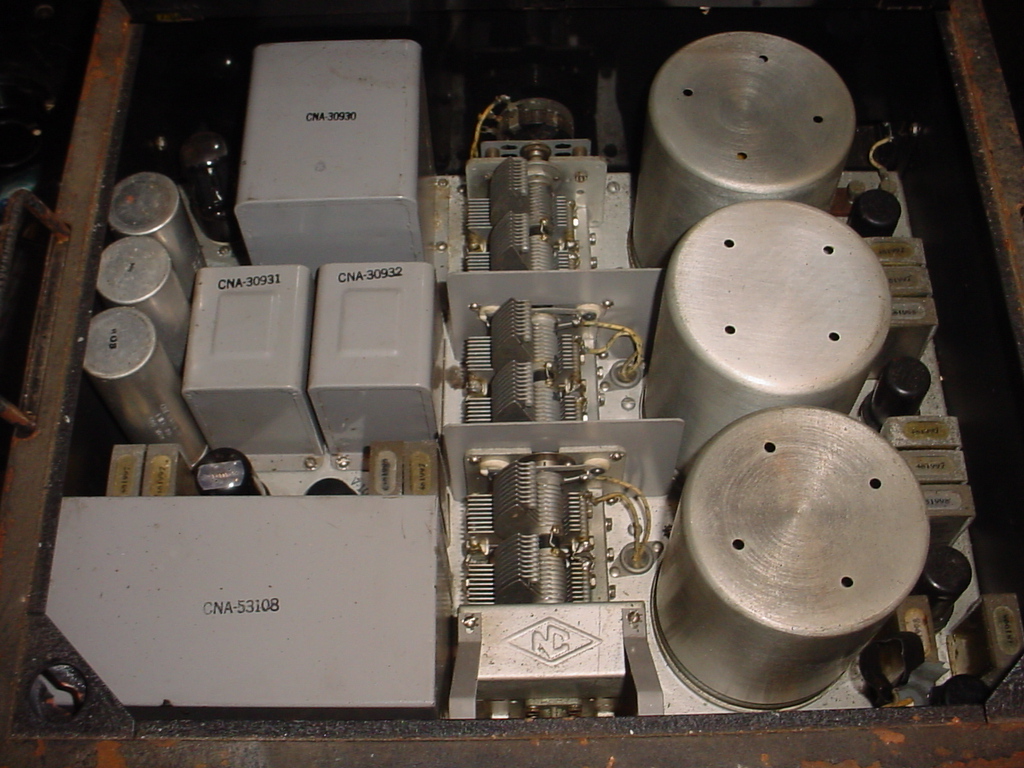

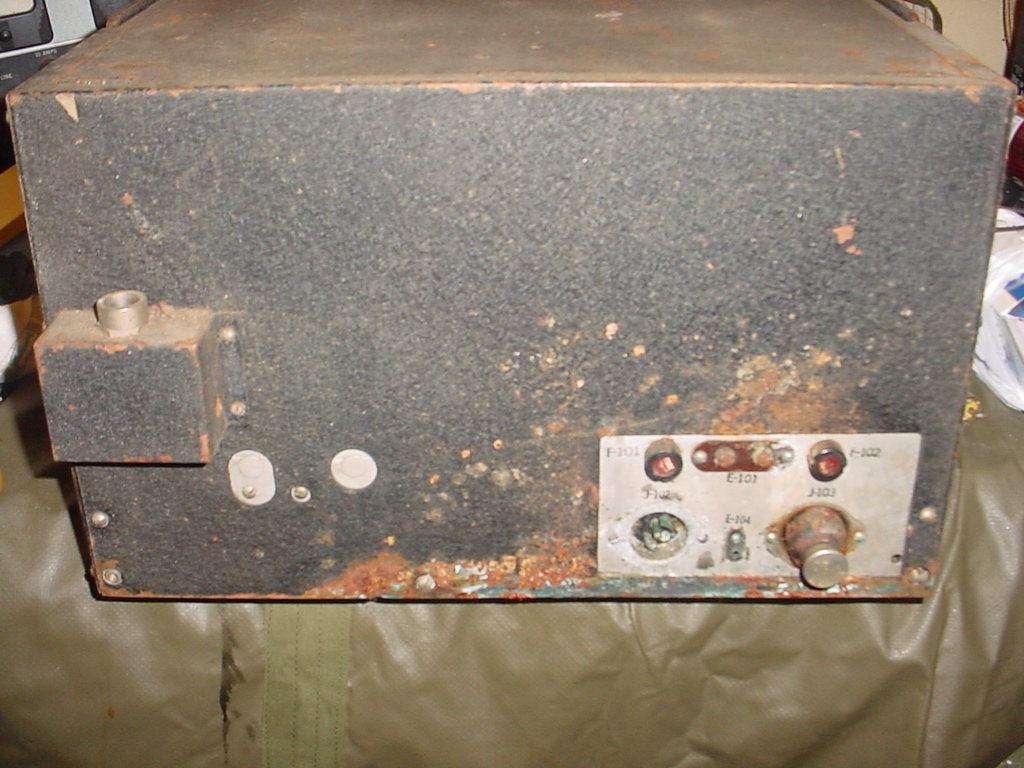

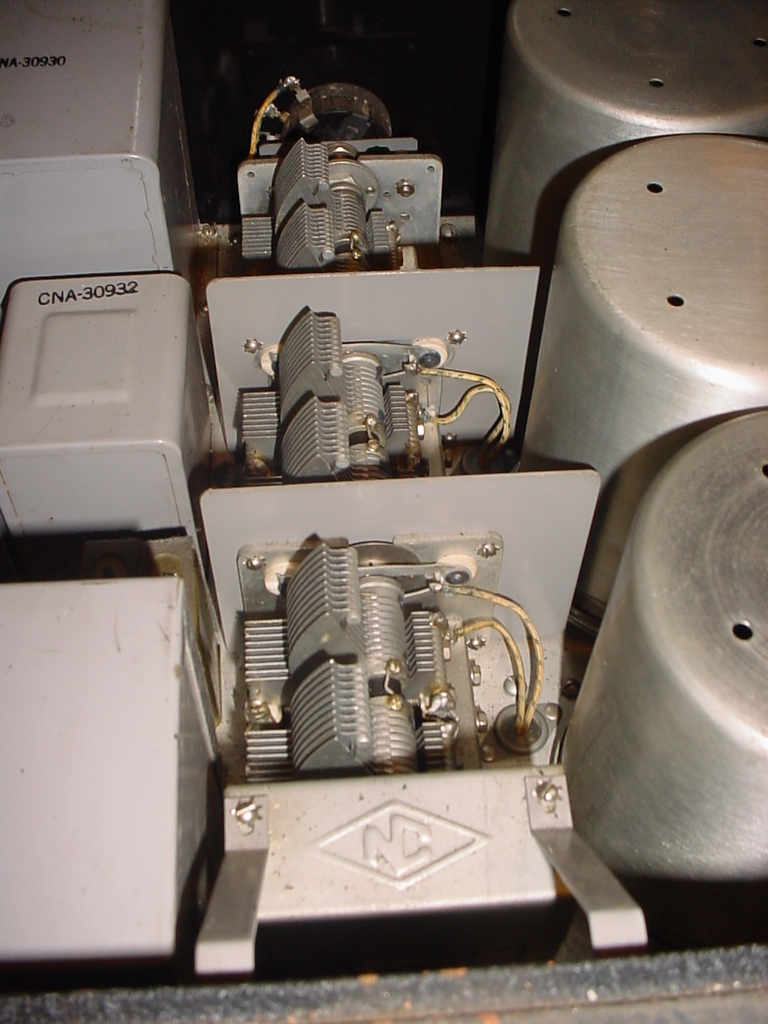

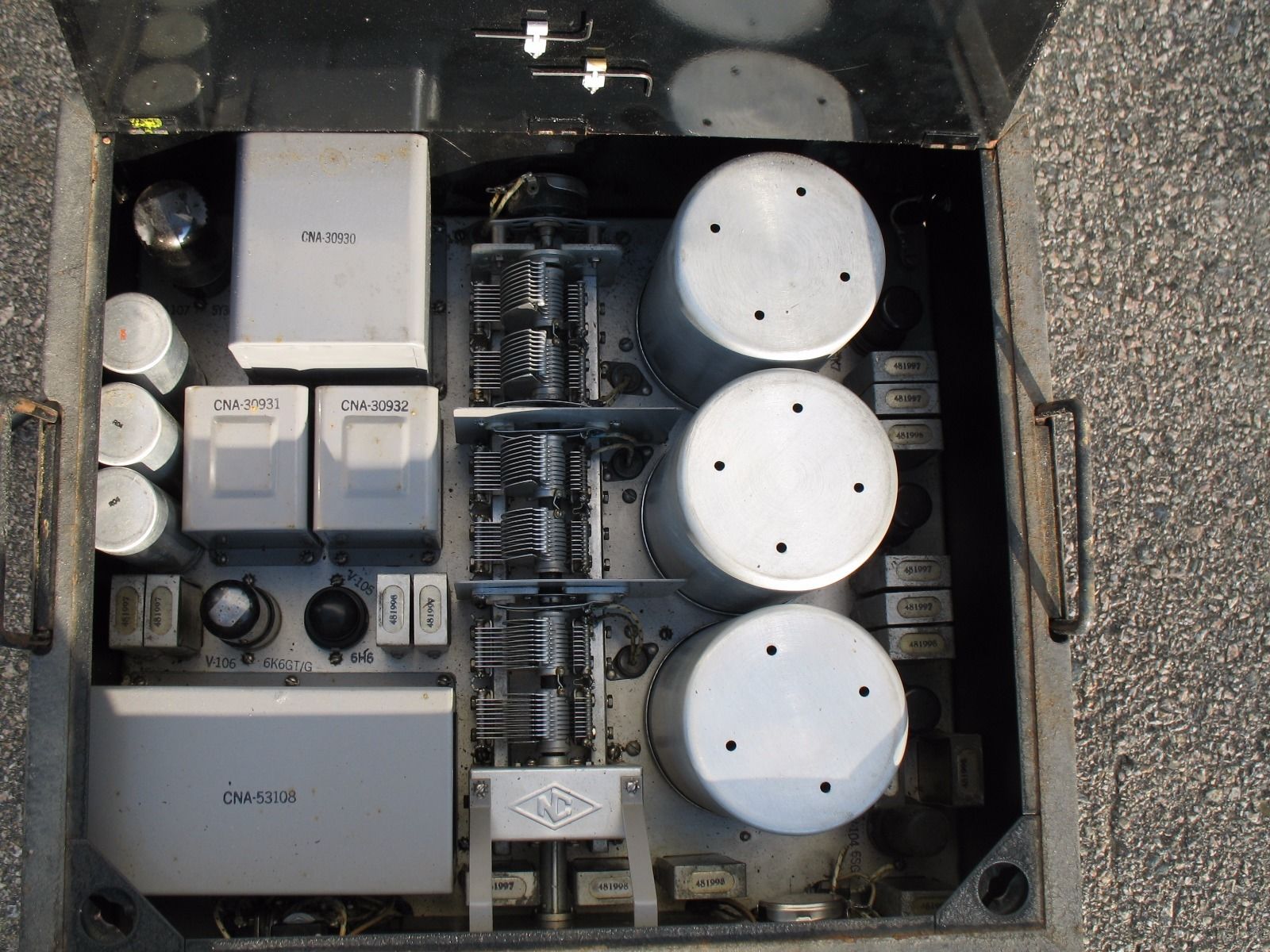

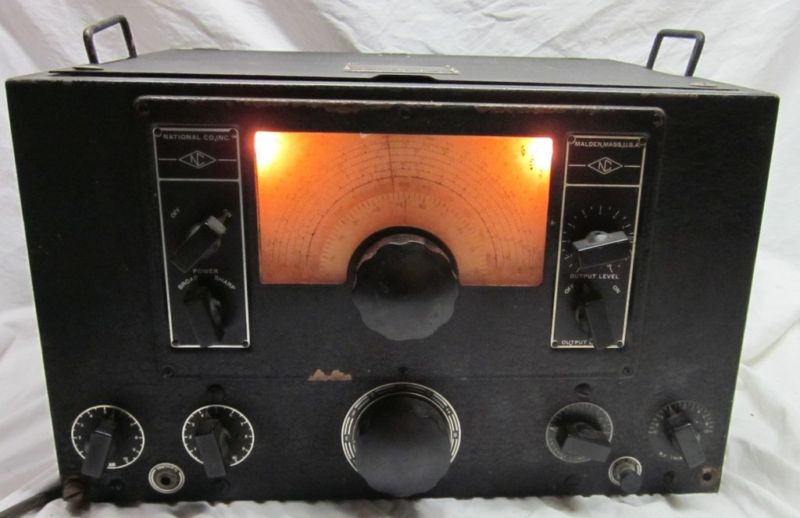

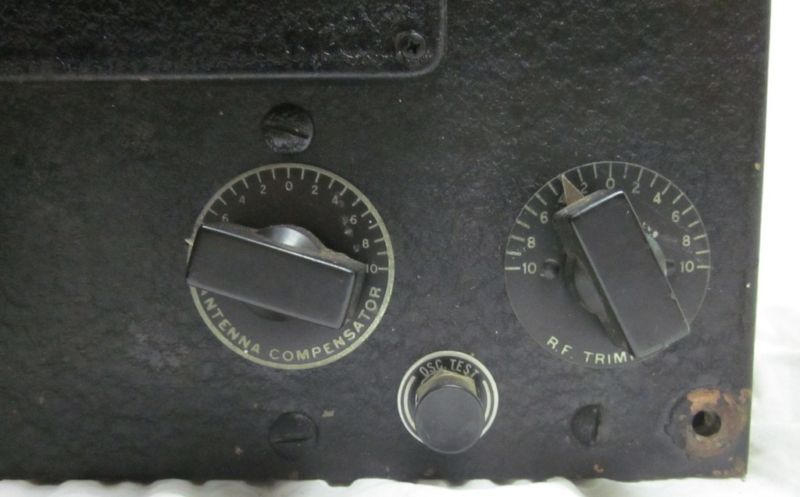

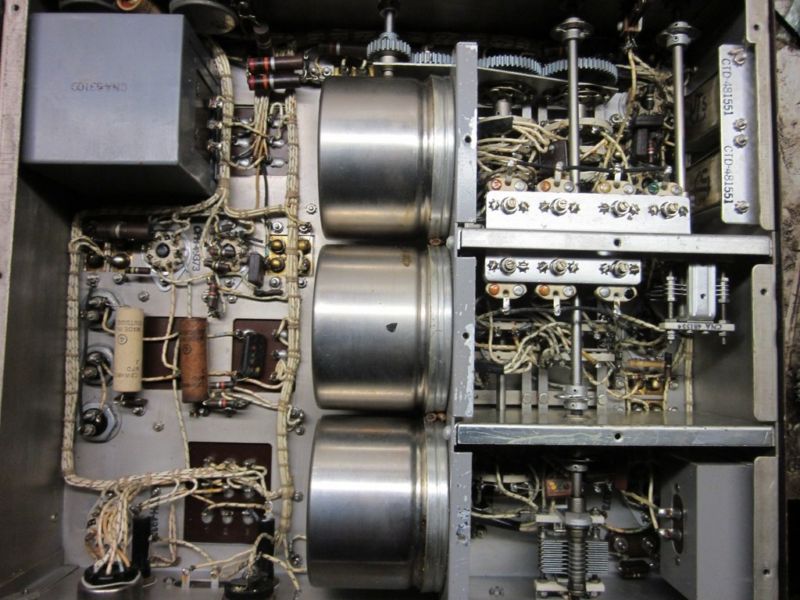

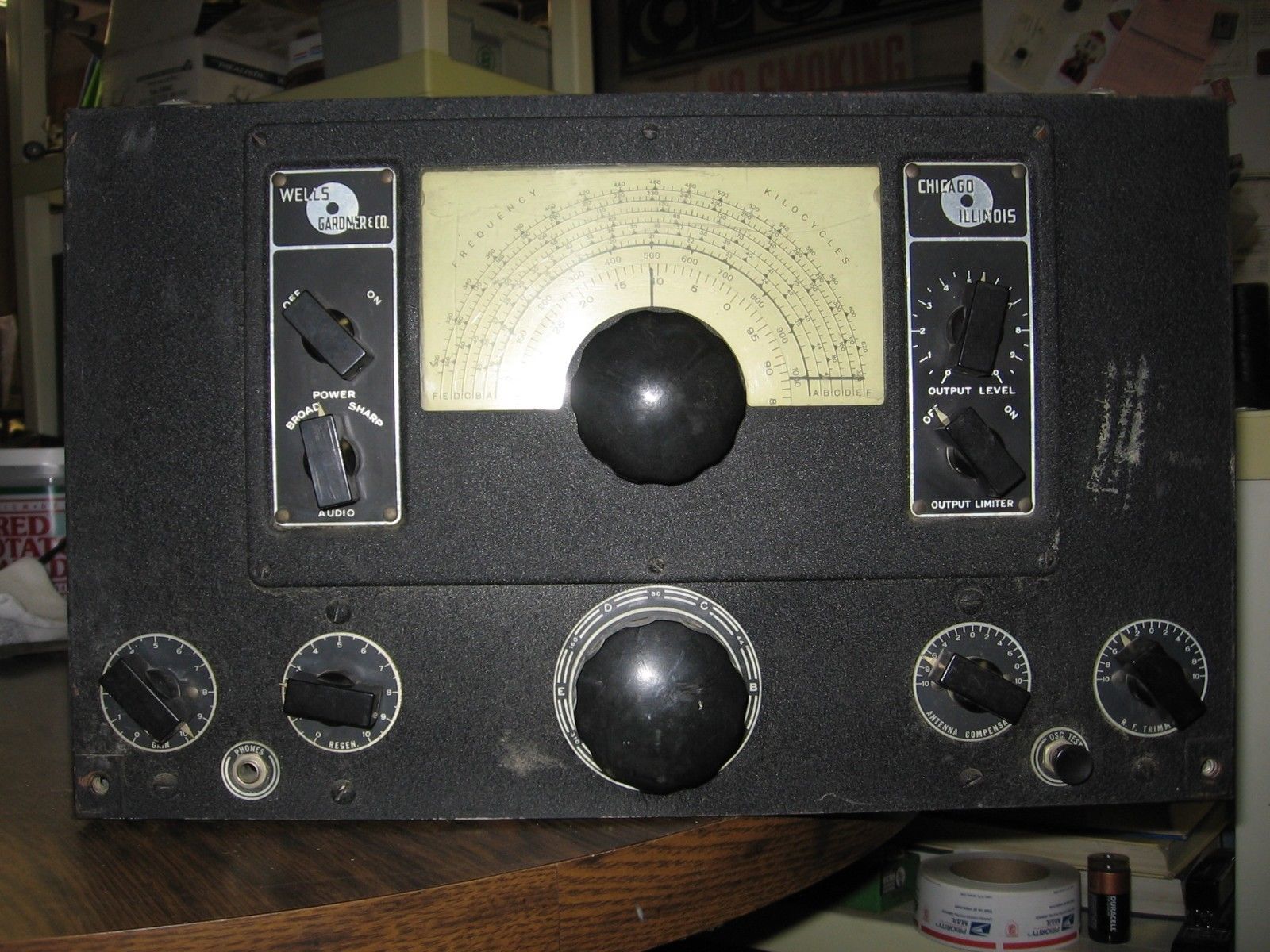

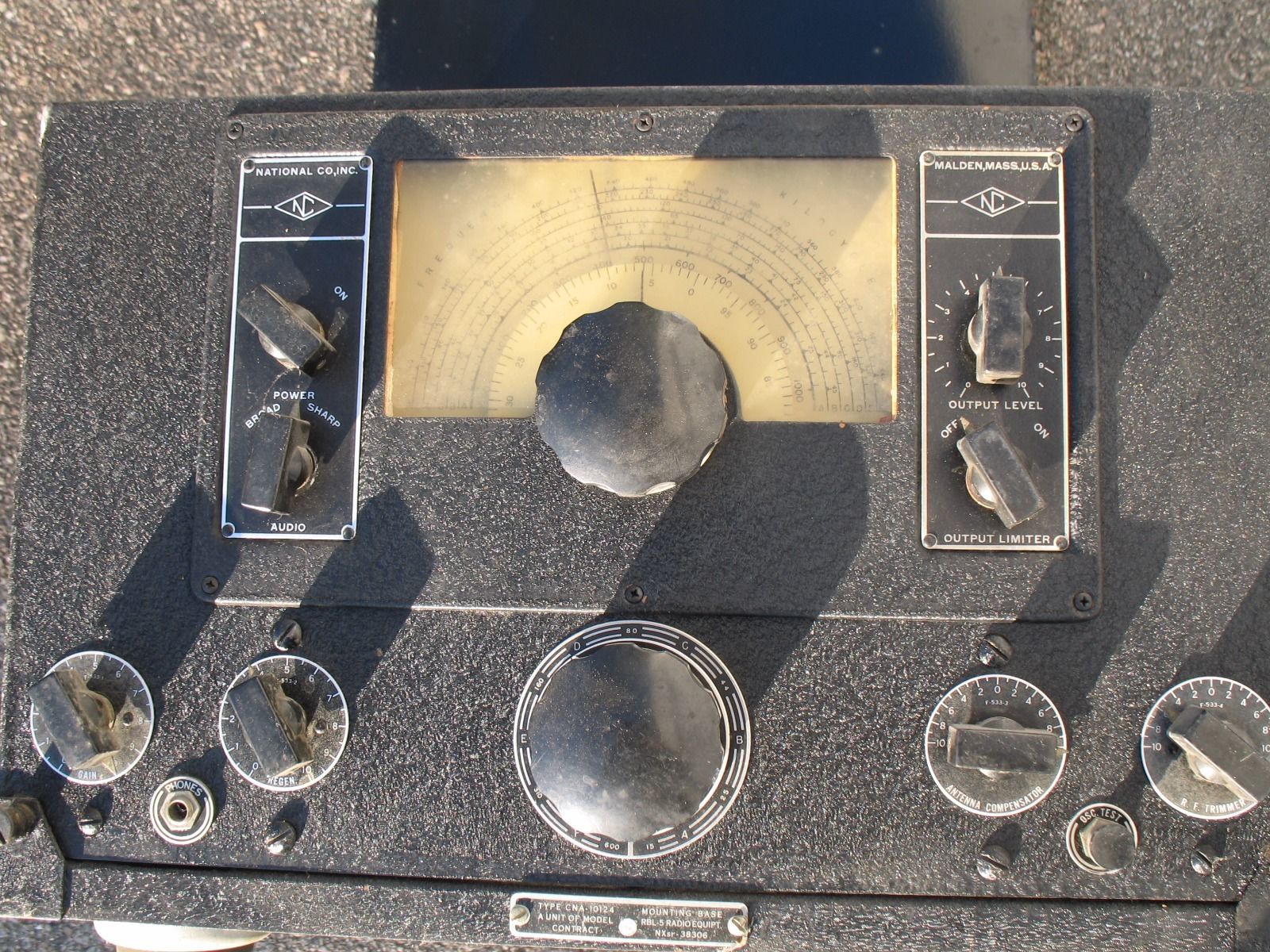

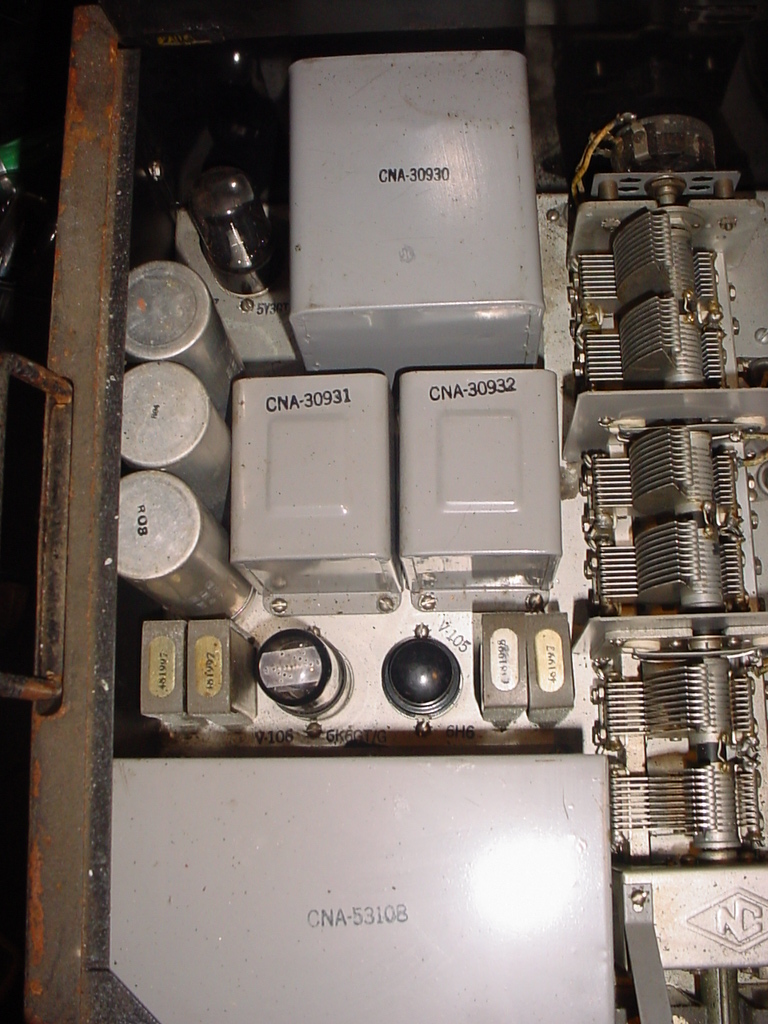

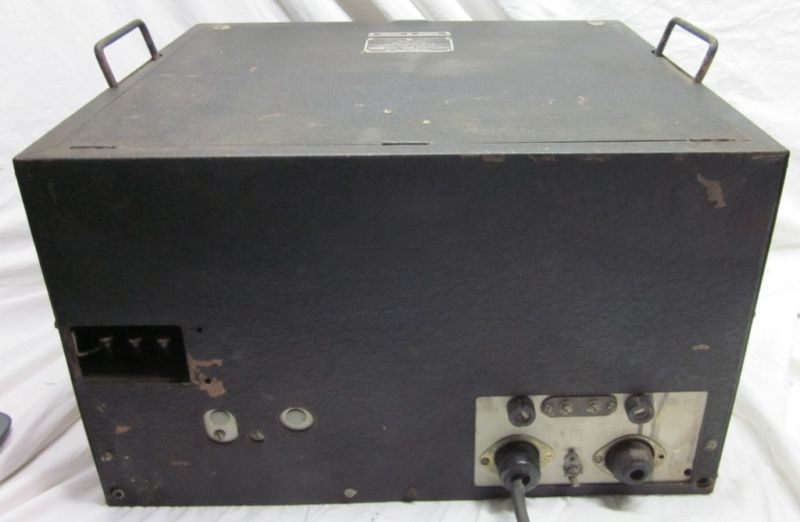

RBL-5 (CNA-46161-B)

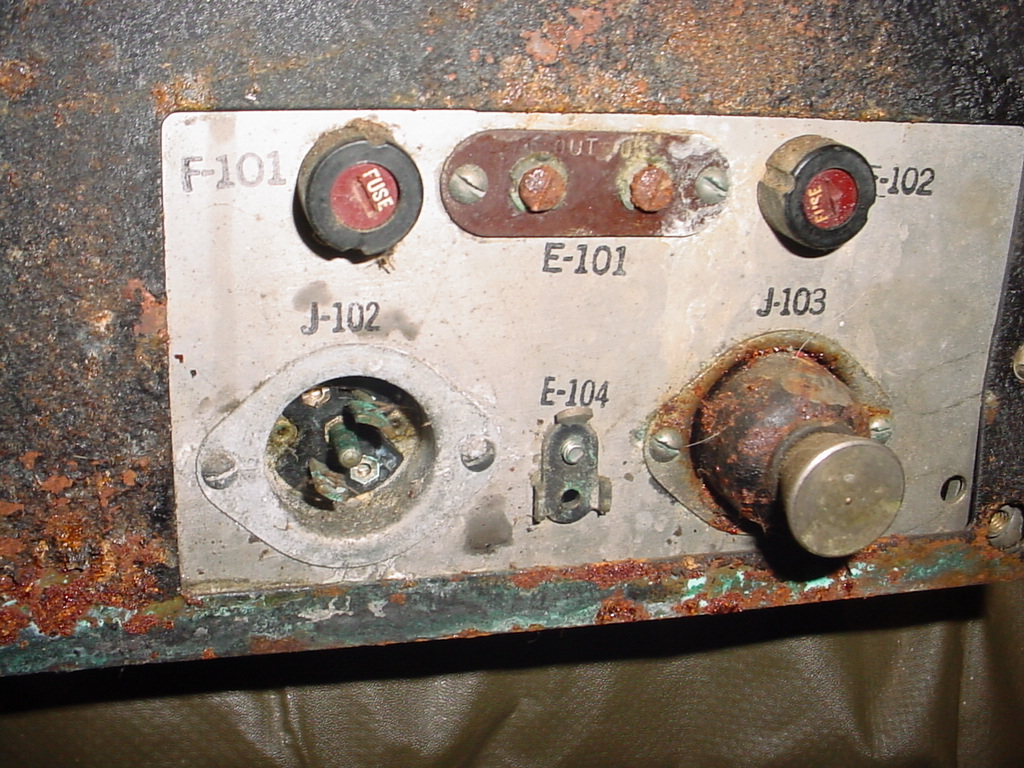

rbl5-62.jpg (336761 bytes) rbl5-63.jpg (346385 bytes) rbl5-64.jpg (339671 bytes) rbl5-61.jpg (347672 bytes)

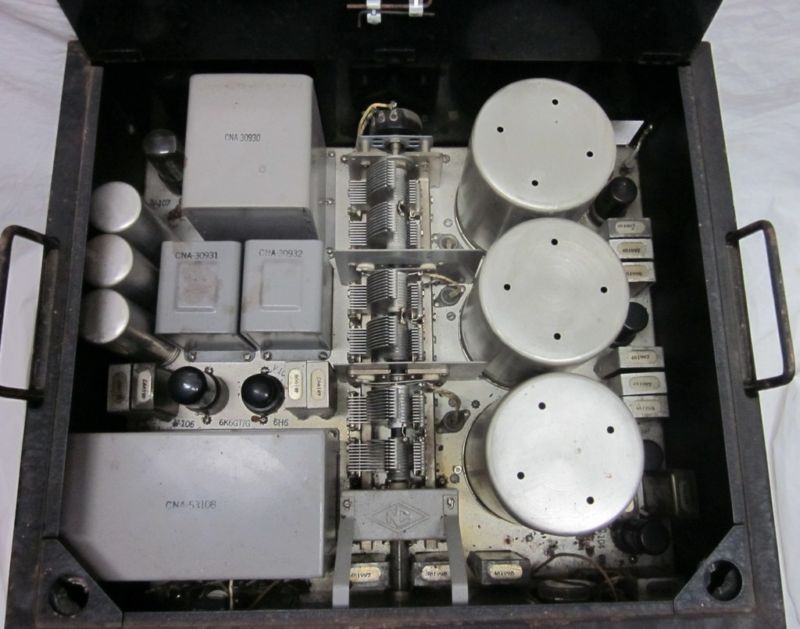

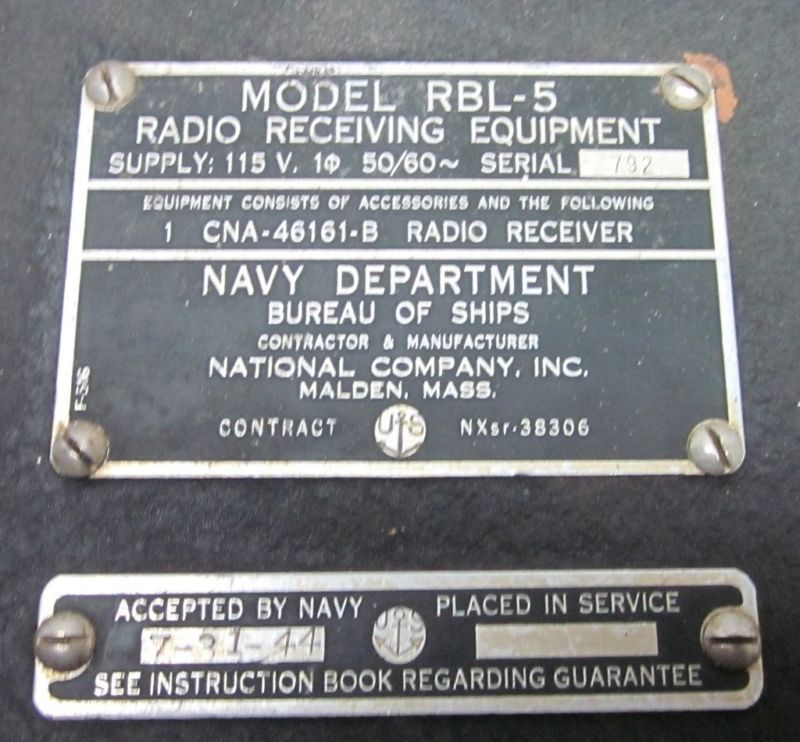

rbl5-1103-01.JPG (50765 bytes) rbl5-1103-02.JPG (96844 bytes) rbl5-1103-03.JPG (37487 bytes) rbl5-1103-04.JPG (67297 bytes)

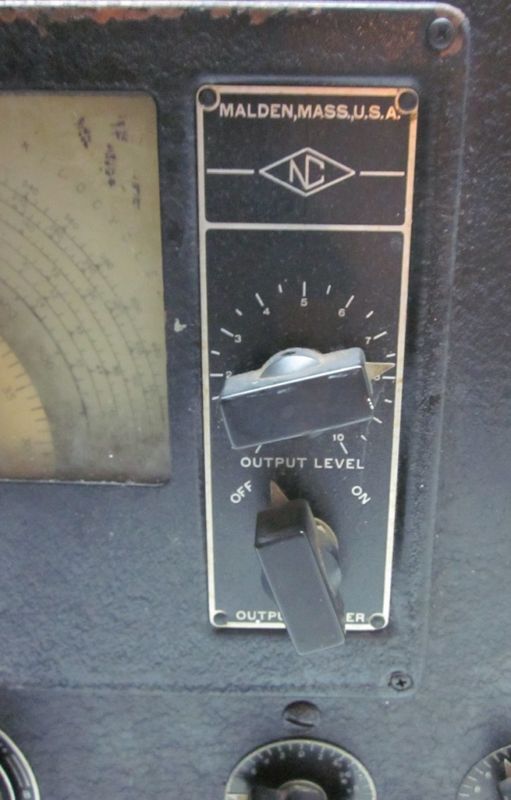

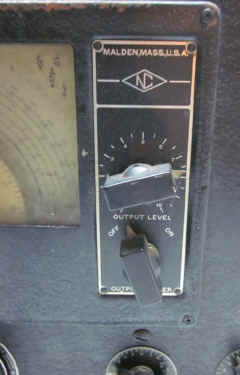

rbl5-1103-05.JPG (91610 bytes) rbl5-1103-06.JPG (64450 bytes) rbl5-1103-07.JPG (54056 bytes) rbl5-1103-09.JPG (49014 bytes)

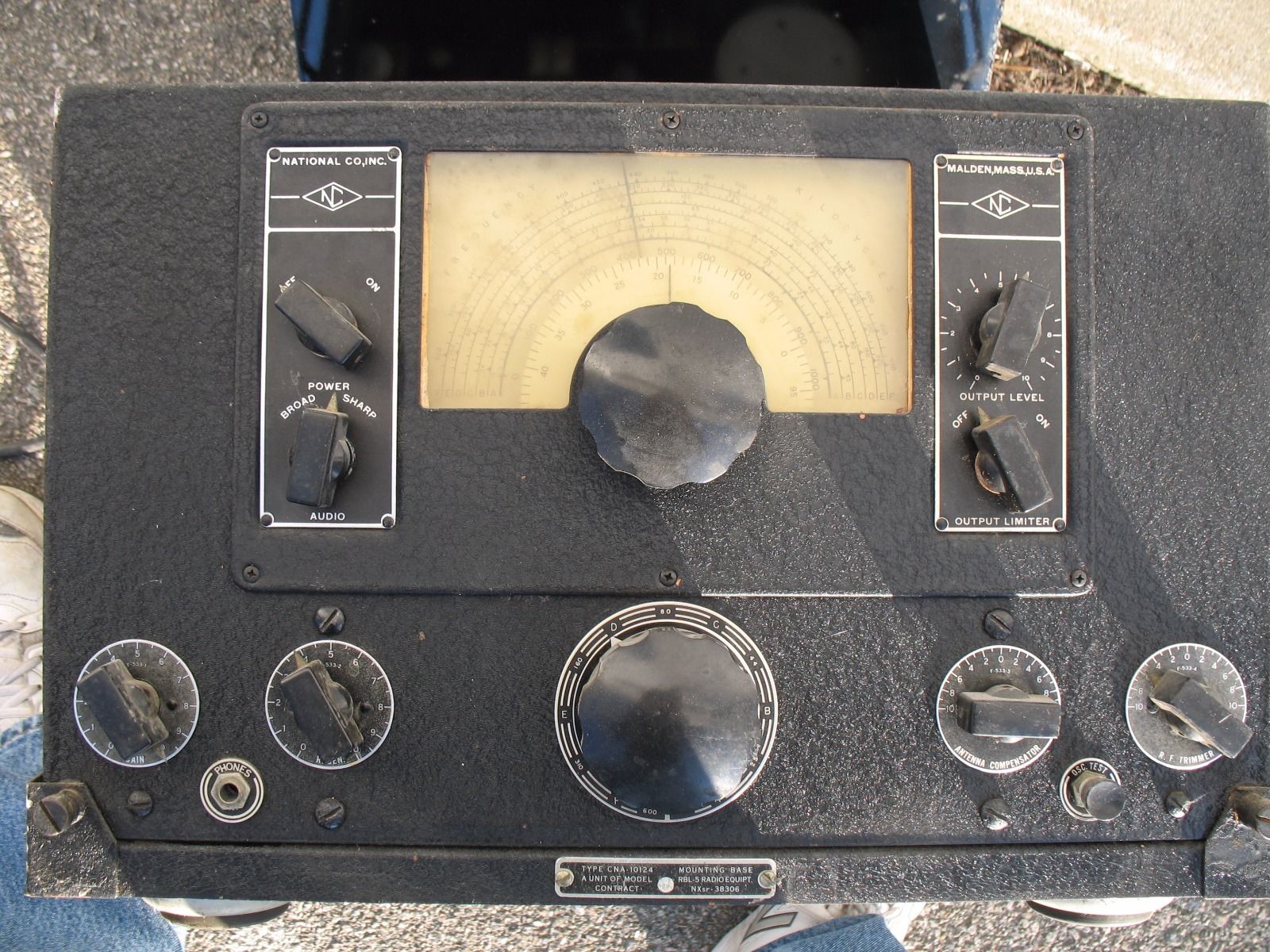

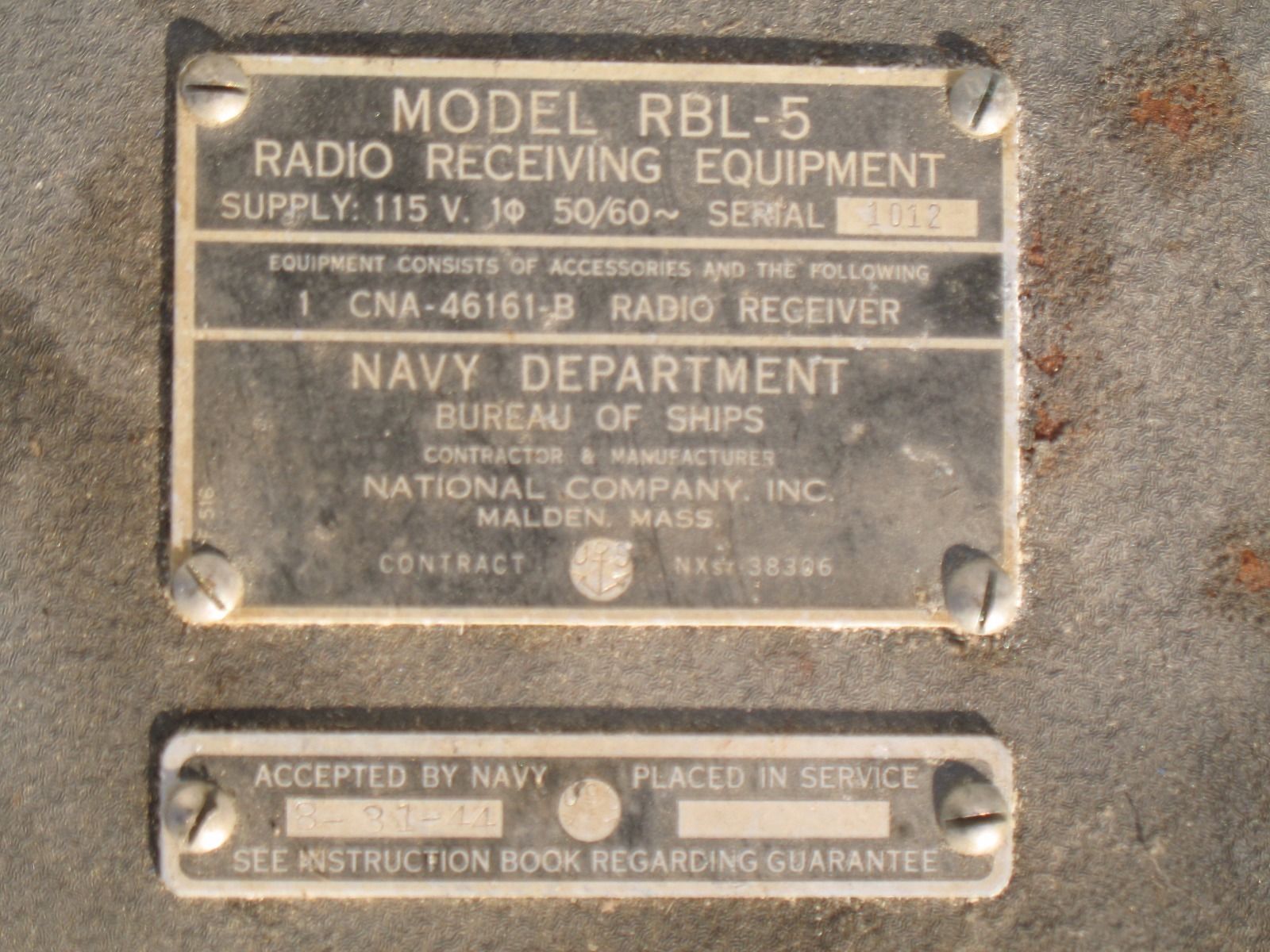

rbl5-1409-01.JPG (326187 bytes) rbl5-1608-01.jpg (400681 bytes) rbl5-1608-02.jpg (274484 bytes) rbl5-1608-06.jpg (314171 bytes)

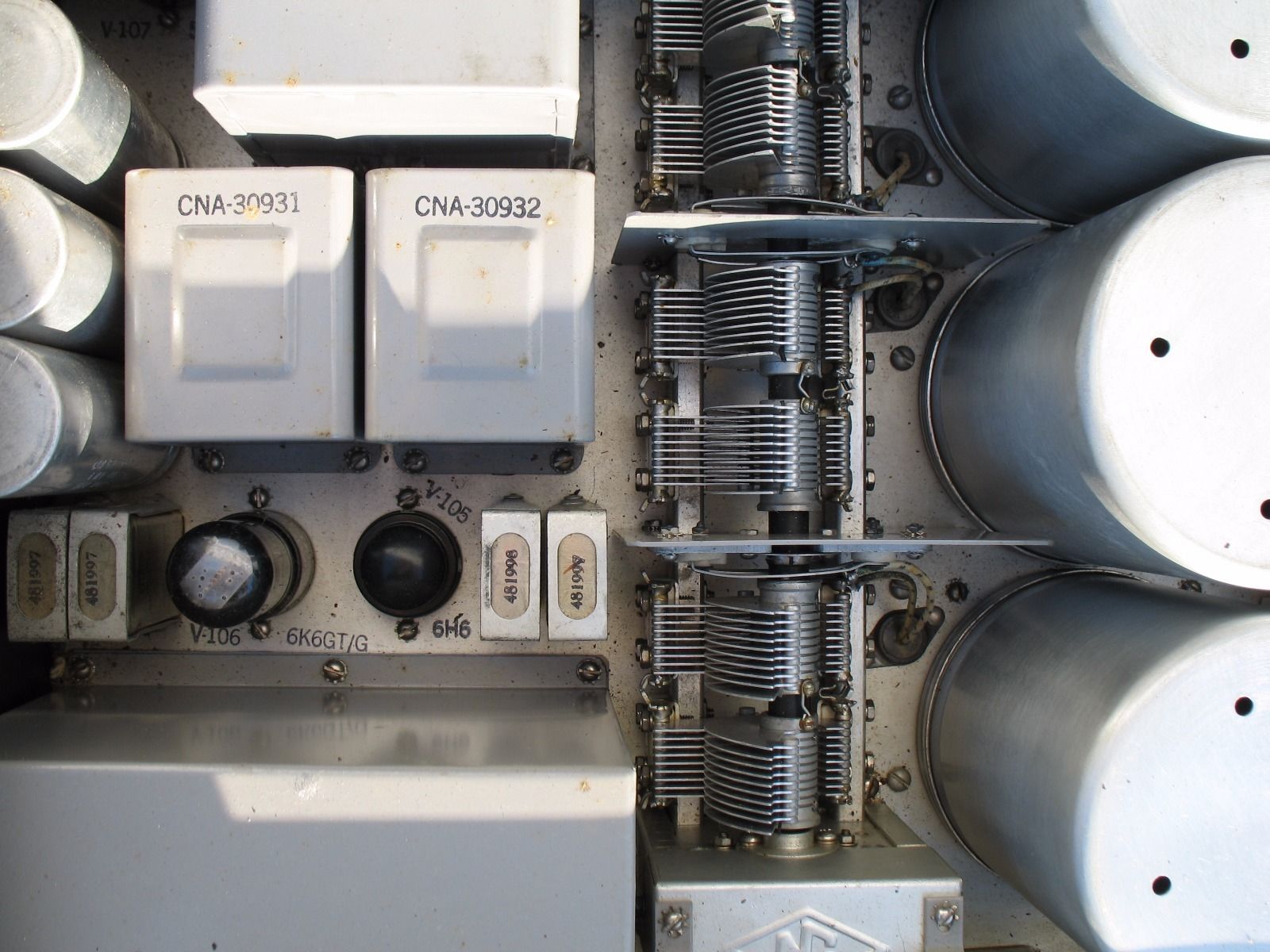

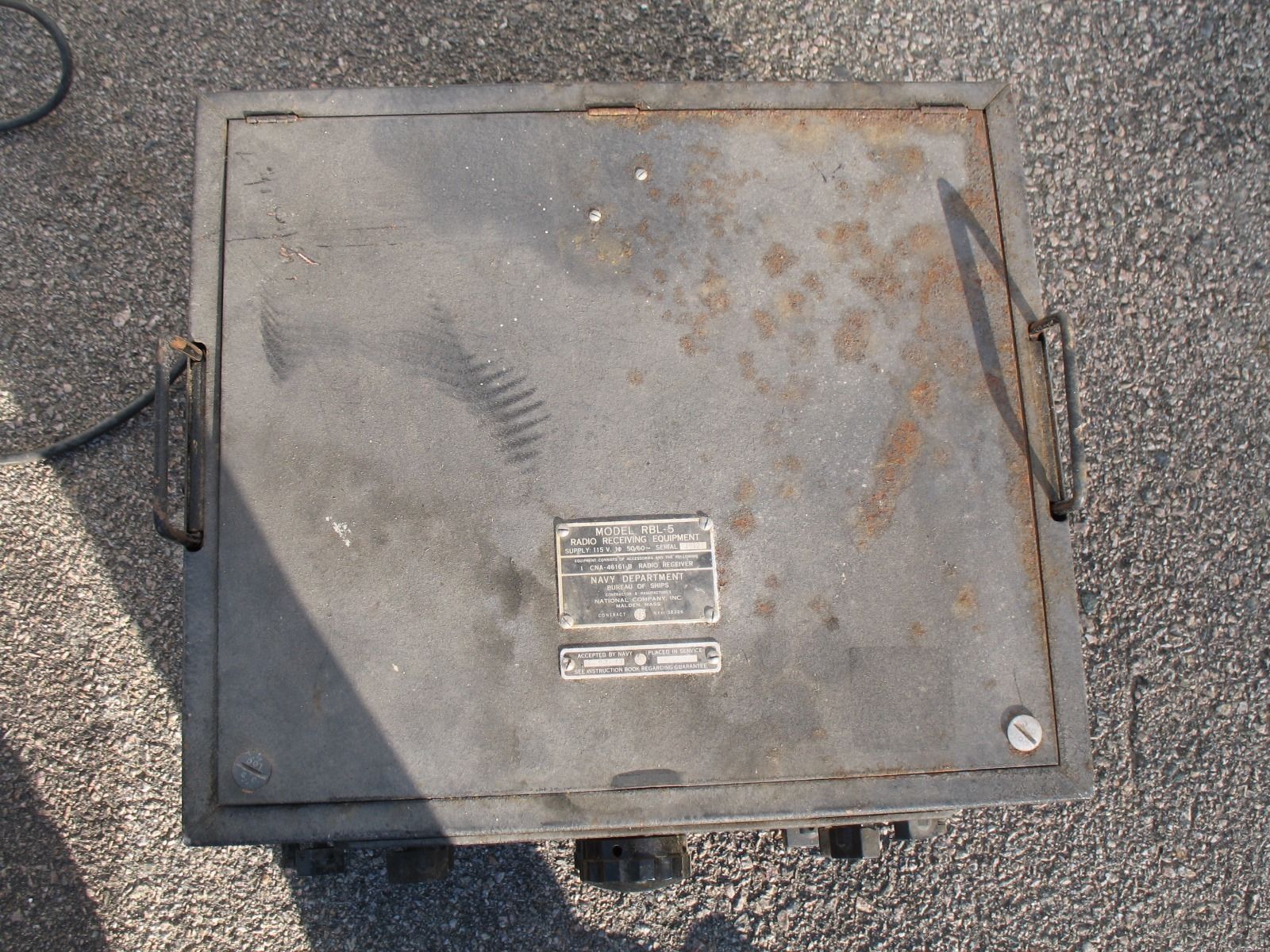

rbl5-1608-03.jpg (322107 bytes) rbl5-1608-04.jpg (237960 bytes) rbl5-1608-05.jpg (442830 bytes) rbl5-1608-07.jpg (503873 bytes)

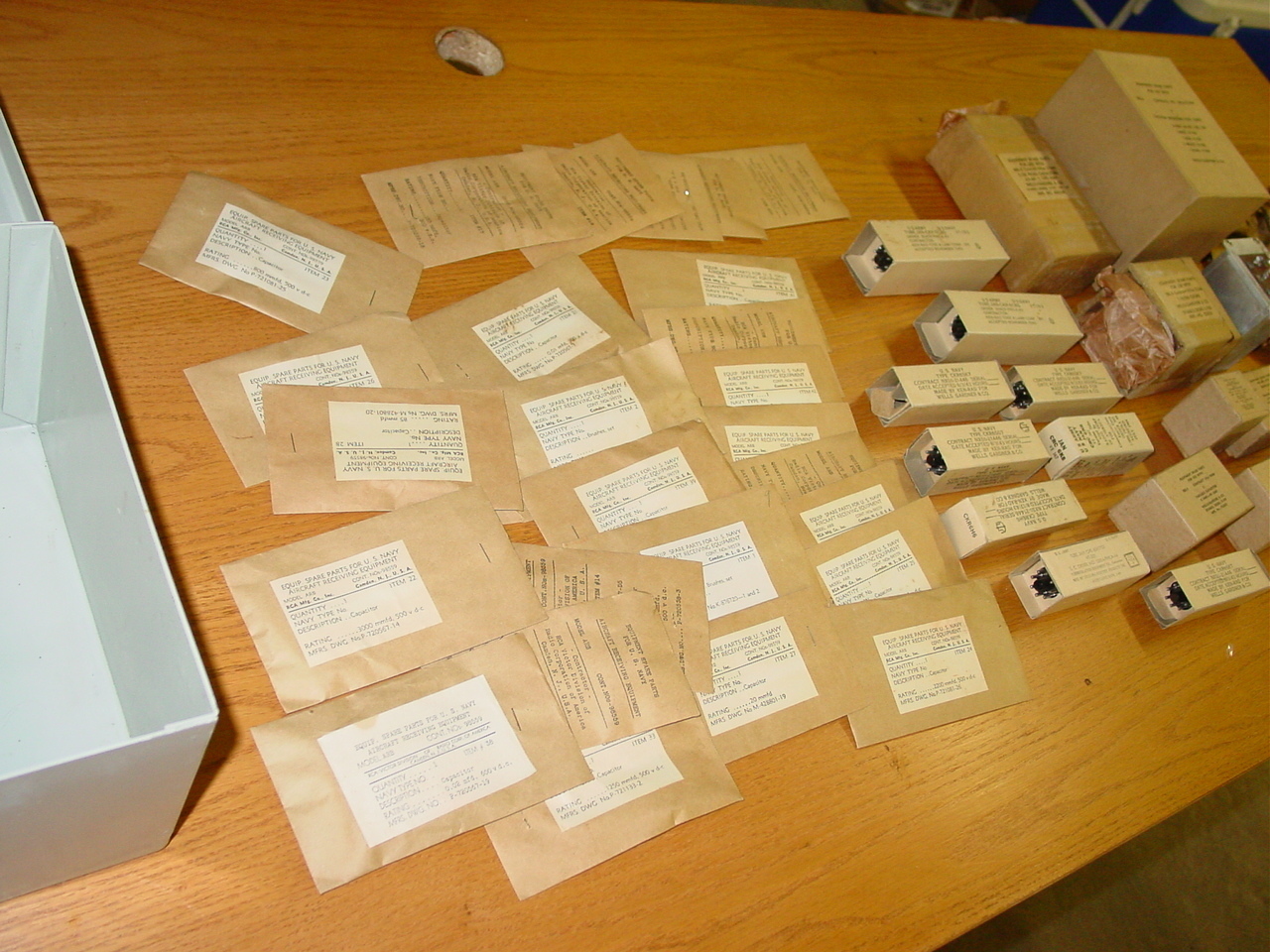

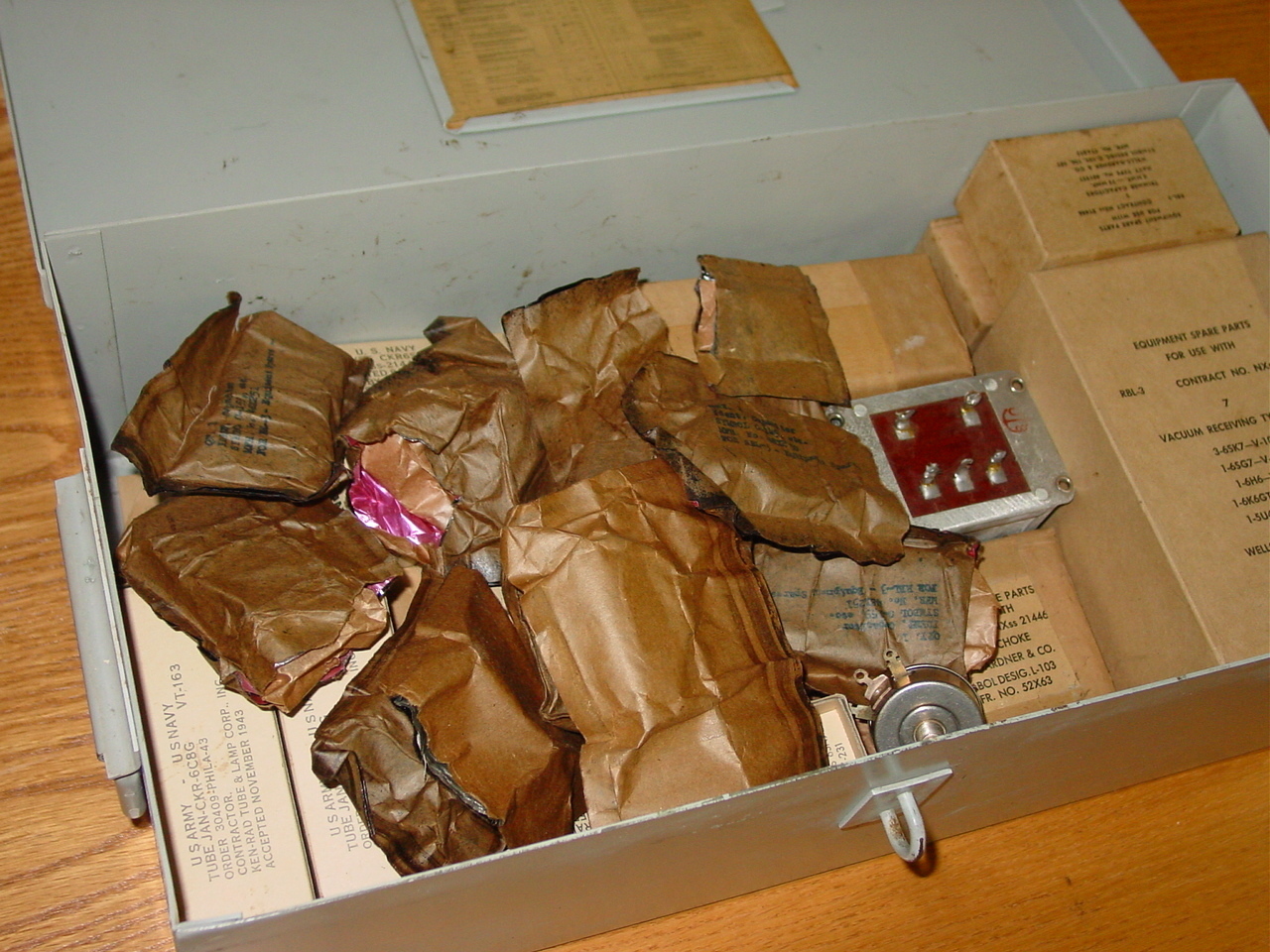

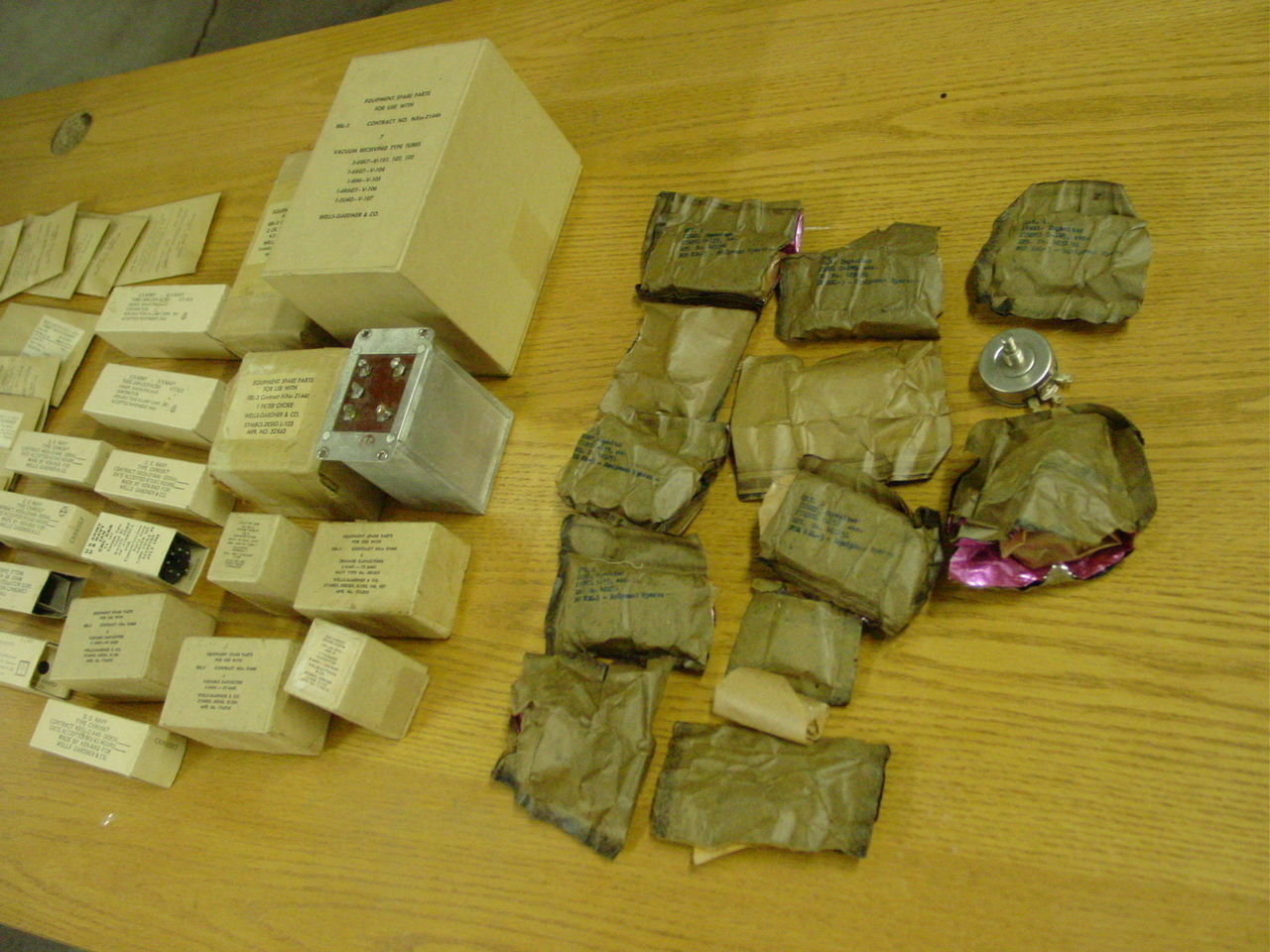

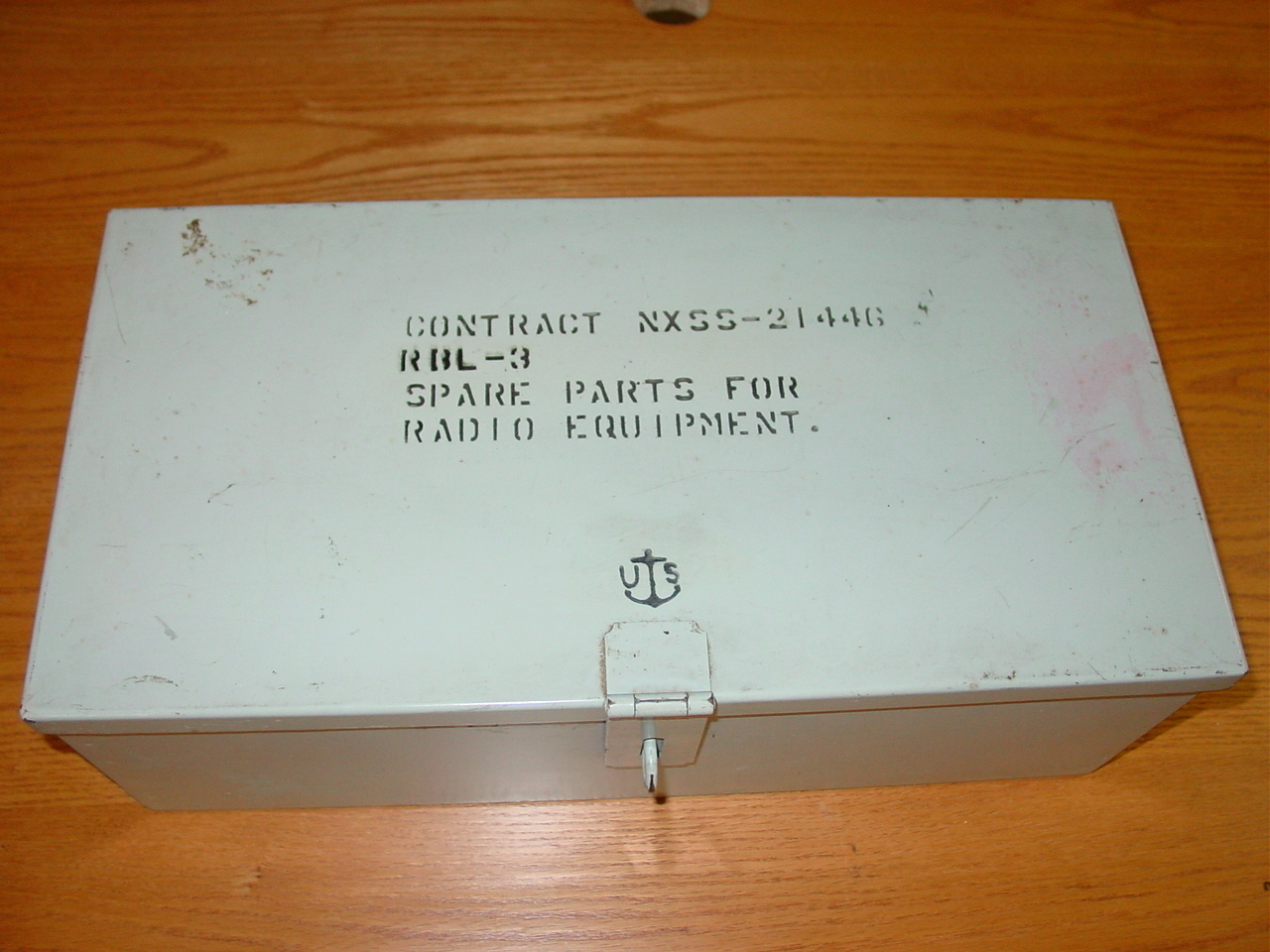

rbl-spares-1309-1.JPG (538455 bytes) rbl-spares-1309-2.JPG (596935 bytes) rbl-spares-1309-3.JPG (569028 bytes) rbl-spares-1309-4.JPG (588878 bytes)

 - Herb's RBL-3
